Straight Ball Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong hệ thống đường ống công nghiệp và dân dụng, van bi được sử dụng phổ biến nhờ khả năng đóng/mở nhanh và thiết kế tương đối gọn. Tuy nhiên, khi tìm kiếm sản phẩm theo từ khóa straight ball valve , người mua thường gặp nhiều mẫu có hình dáng gần giống nhau nhưng khác biệt lớn về vật liệu, kiểu kết nối, kích thước và áp suất làm việc. Một hiểu lầm phổ biến là người dùng cho rằng “straight” đơn giản là “van bi thẳng”, nhưng chưa nắm rõ cấu hình này thực chất ra sao, khác gì so với van bi góc và điều đó ảnh hưởng thế nào đến quá trình lắp đặt.

Bài viết này sẽ giúp bạn làm sáng tỏ câu hỏi cốt lõi: van bi thẳng là loại van nào, cấu tạo ra sao và khi nào thực sự nên sử dụng nó cho hệ thống của bạn?

Straight Ball Valve Là Gì?

Straight ball valve (hay van bi thẳng) là loại van bi có cấu hình thân và đường dẫn dòng theo dạng thẳng, với các cổng kết nối được bố trí trên cùng một trục. Bên trong thân van có một viên bi được khoét lỗ xuyên tâm, xoay góc để thực hiện thao tác đóng hoặc mở dòng lưu chất đi qua hệ thống.

• Straight nghĩa là dạng đường đi thẳng, không bẻ góc.

• Ball valve chỉ cơ chế điều khiển dòng chảy bằng viên bi xoay.

• Hai đầu van nằm trên một đường thẳng, đồng hướng với dòng chính của hệ thống đường ống.

Khác với angle valve (van góc), nơi các cổng kết nối tạo thành một góc vuông hoặc góc lệch, van bi thẳng cho phép dòng chảy đi qua trực diện mà không làm thay đổi hướng đường ống. Cần lưu ý rằng từ “straight” chỉ mô tả hình dáng và cấu hình dòng chảy, chứ không mặc định cho biết van làm bằng inox, đồng hay thép, cũng không thể hiện van chịu được mức áp suất danh định (PN) cụ thể nào.

Cấu Tạo Của Straight Ball Valve

Một chiếc van bi thẳng tiêu chuẩn được cấu thành từ nhiều bộ phận chính hoạt động đồng bộ với nhau:

• Body (Thân van): Là lớp vỏ chịu lực chính, bảo vệ các chi tiết bên trong. Thân van có thể được chế tạo từ inox (stainless steel), đồng (brass), thép carbon (carbon steel) hoặc các hợp kim đặc biệt tùy theo model và môi chất.

• Ball (Bi van): Viên bi hình cầu nằm ở trung tâm có lỗ xuyên tâm (bore). Khi xoay, lỗ này cho phép lưu chất đi qua hoặc bị chặn lại. Thiết kế bi có thể là full port (lỗ đầy) hoặc reduced port (lỗ thu nhỏ).

• Stem (Trục van): Thanh kim loại truyền chuyển động xoay từ tay gạt hoặc thiết bị truyền động (actuator) đến viên bi bên trong.

• Seat (Đệm làm kín): Vòng làm kín nằm ôm sát viên bi, thường làm từ PTFE, RPTFE hoặc các vật liệu chịu nhiệt/hóa chất khác nhằm đảm bảo độ kín khít tuyệt đối khi đóng van.

• Handle (Tay gạt): Bộ phận thao tác bằng tay, thường chỉ cần xoay một góc 90 độ để chuyển đổi linh hoạt giữa trạng thái mở hoàn toàn và đóng hoàn toàn.

• Connection (Cổng kết nối): Các đầu nối để gắn van vào hệ thống đường ống, bao gồm kiểu nối ren (threaded), mặt bích (flanged), hàn socket (socket weld) hoặc hàn đối đầu (butt weld).

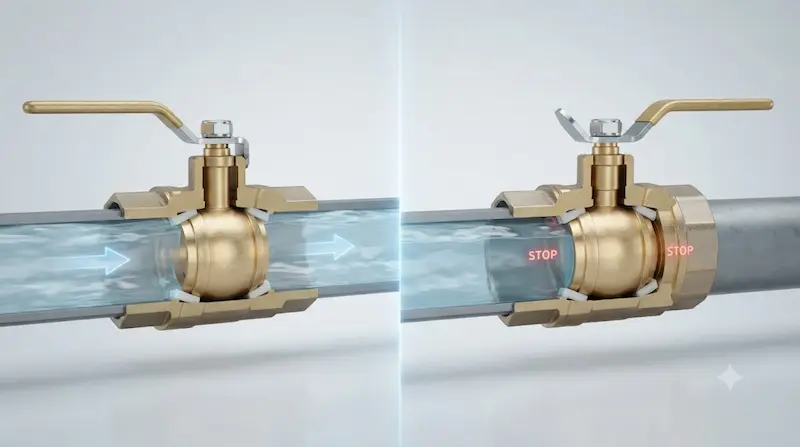

Nguyên Lý Hoạt Động Của van bi thẳng

Nguyên lý làm việc của straight ball valve dựa trên chuyển động góc quay của viên bi bên trong thân van.

Khi mở van, người vận hành xoay tay gạt. Trục van (stem) truyền lực làm viên bi (ball) xoay sao cho lỗ xuyên tâm trùng khớp với hướng dòng chảy, tạo ra đường thông thoáng cho lưu chất đi qua. Ngược lại, khi đóng van, viên bi xoay một góc 90 độ, phần thân đặc của viên bi sẽ chắn ngang đường ống, khiến dòng chảy bị ngắt hoàn toàn.

Vì sao loại van này đóng/mở nhanh?

Cơ cấu bi xoay chỉ đòi hỏi một góc chuyển động nhỏ (90 độ) thay vì hành trình nâng hạ dài như gate valve. Điều này giúp thao tác diễn ra tức thì, rất hữu ích trong các tình huống khẩn cấp hoặc khi cần cô lập hệ thống nhanh chóng.

Đặc điểm dòng chảy và tổn thất áp suất

Khi sử dụng phiên bản full port, đường kính lỗ bi gần như tương đương với đường kính trong của ống, giúp hạn chế tối đa tổn thất áp suất. Tuy nhiên, mức tổn thất thực tế còn phụ thuộc vào thiết kế cụ thể của nhà sản xuất, lưu lượng dòng chảy, kích thước ống và hình dạng dòng đi qua van.

Phân Tích Chuyên Sâu: Phân Loại Và Thông Số Kỹ Thuật

Straight Ball Valve Có Những Loại Nào?

Thị trường cung cấp rất nhiều biến thể để phù hợp với từng nhu cầu kỹ thuật khác nhau:

• Phân loại theo vật liệu:

  • Brass van bi thẳng: Phổ biến trong hệ thống nước dân dụng, cấp nước sinh hoạt nhờ chi phí hợp lý.

  • Stainless steel van bi thẳng: Thường dùng mác thép SS304 hoặc SS316, tối ưu cho môi trường ăn mòn, thực phẩm, hóa chất nhẹ.

  • Carbon steel van bi thẳng: Chuyên dùng cho dầu khí và các ứng dụng công nghiệp nặng chịu áp lực cao.

• Phân loại theo kết nối: Ren (threaded), mặt bích (flanged), hàn (welded).

• Phân loại theo cổng: Full port (lỗ rộng) và reduced port (lỗ thu nhỏ).

• Phân loại theo phương thức vận hành: Vận hành thủ công bằng tay gạt/tay quay, hoặc tự động hóa bằng khí nén (pneumatic actuator) và điện (electric actuator).

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

So Sánh van bi thẳng Với Các Dòng Van Khác

Straight Ball Valve và Angle Ball Valve Khác Nhau Thế Nào?

So Sánh Với Gate Valve và Globe Valve

• Ball Valve: Đóng/mở nhanh bằng góc xoay 90°, tối ưu cho việc đóng ngắt (on/off) nhanh chóng.

• Gate Valve (Van cửa): Đóng/chậm bằng cách nâng/hạ đĩa van, phù hợp làm van chặn (isolation) tổng trên tuyến ống lớn nhưng tốn thời gian thao tác.

• Globe Valve (Van cầu): Chuyên dùng để điều tiết lưu lượng dòng chảy nhờ hành trình đĩa van tinh chỉnh, tuy nhiên gây tổn thất áp suất lớn hơn nhiều so với van bi thẳng.

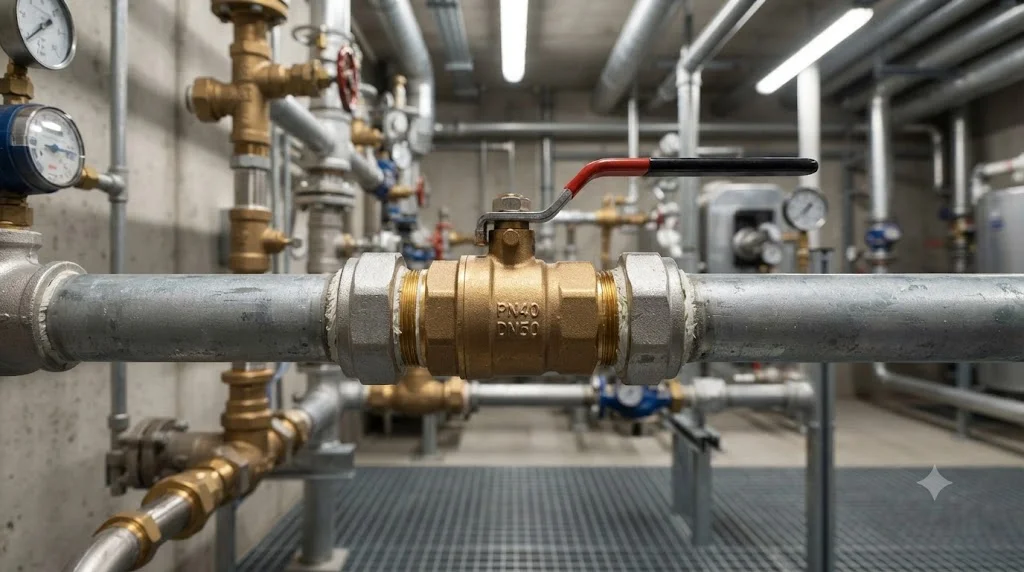

Ứng Dụng Thực Tế Của Straight Ball Valve

Nhờ tính linh hoạt và độ bền cao, van bi thẳng hiện diện trong hầu hết các lĩnh vực công nghiệp và đời sống:

• Hệ thống cấp thoát nước: Dùng trong các trạm bơm, hệ thống cấp nước sinh hoạt, xử lý nước thải đô thị.

• Hệ thống khí nén: Phân phối khí áp lực trong nhà xưởng, dây chuyền tự động hóa.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh (chilled water) và nước tuần hoàn trong các tòa nhà thương mại.

• Công nghiệp chế biến: Dẫn truyền dầu, hóa chất tương thích, và các dung dịch công nghiệp nhẹ.

• Thiết bị máy móc: Cô lập nhanh một nhánh thiết bị khi cần bảo trì mà không phải dừng toàn bộ hệ thống.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

1. Nghĩ “straight” là một tiêu chuẩn kỹ thuật: Thực tế đây chỉ là từ mô tả cấu hình hình học thẳng của thân van.

2. Chỉ chọn theo kích thước DN: Bỏ qua thông số áp suất (pressure rating) có thể khiến van bị phá hủy khi hệ thống hoạt động ở áp suất cao.

3. Bỏ qua tiêu chuẩn ren: Nhầm lẫn giữa các hệ ren phổ biến như BSP, BSPT, BSPP và NPT dẫn đến tình trạng rò rỉ chân ren.

4. Dùng van bi để điều tiết lưu lượng liên tục: Việc mở hé van bi trong thời gian dài sẽ làm mài mòn đệm làm kín (seat) do áp lực dòng chảy.

5. Không tính đến không gian vận hành: Tay gạt cần khoảng không gian trống đủ 90 độ để gạt mượt mà mà không bị cấn vào tường hoặc thiết bị cạnh bên.

Hướng Dẫn Chọn Và Lắp Đặt van bi thẳng Đúng Chuẩn

Checklist Lựa Chọn Nhanh

• Bước 1: Xác định kích thước đường ống (DN) và vật liệu ống tương ứng.

• Bước 2: Định danh chính xác môi chất (nước, khí, hóa chất, dầu...).

• Bước 3: Kiểm tra giới hạn áp suất và nhiệt độ làm việc tối đa của hệ thống.

• Bước 4: Lựa chọn vật liệu thân van (Brass, SS304, SS316, Carbon Steel).

• Bước 5: Chọn kiểu kết nối (ren trong, mặt bích hoặc hàn).

• Bước 6: Lựa chọn kiểu cổng (Full port hay Reduced port tùy theo yêu cầu lưu lượng).

• Bước 7: Quyết định phương thức vận hành (tay gạt thủ công hay bộ truyền động tự động).

Lưu Ý Khi Lắp Đặt Và Vận Hành

• Làm sạch hoàn toàn đường ống, loại bỏ mạt hàn, cát sỏi trước khi siết chặt van.

• Đảm bảo đường ống đồng tâm để tránh tạo ứng suất uốn ép lên thân van.

• Không sử dụng lực quá mạnh hoặc dùng đòn bẩy dài ép tay gạt khi van bị kẹt.

• Thực hiện kiểm tra rò rỉ toàn hệ thống sau khi cấp áp lần đầu.

Câu Hỏi Thường Gặp (FAQ)

Straight ball valve là gì?

Đây là loại van bi có cấu hình thân và đường dẫn dòng thẳng, với các cổng kết nối nằm trên cùng một trục. Van vận hành bằng viên bi khoét lỗ xoay góc để đóng/mở dòng chảy.

Van bi thẳng khác gì so với angle ball valve?

Van bi thẳng được thiết kế cho các tuyến ống thẳng, trong khi angle ball valve có cấu hình bẻ góc vuông, phù hợp với các vị trí không gian hạn chế hoặc cần đổi hướng dòng chảy.

Nên chọn full port hay reduced port cho hệ thống?

Full port thích hợp khi hệ thống đòi hỏi tổn thất áp suất thấp và lưu lượng thông suốt tối đa. Reduced port phù hợp với các ứng dụng tiêu chuẩn, giúp tiết kiệm chi phí và tối ưu kích thước.

Có nên dùng van bi thẳng để điều tiết lưu lượng không?

Không nên. Van bi thẳng được tối ưu hóa cho chức năng đóng/mở nhanh (on/off). Việc dùng van bi để điều tiết dòng chảy liên tục sẽ làm nhanh hỏng lớp đệm làm kín bên trong.

Giải Pháp Đóng Mở Nhanh Cho Đường Ống Của Bạn

Việc lựa chọn đúng một chiếc straight ball valve đóng vai trò quyết định đến độ bền, tính an toàn và hiệu suất vận hành của toàn bộ hệ thống đường ống. Cấu hình dòng chảy thẳng giúp tối ưu hóa lưu lượng, giảm thiểu tổn thất áp suất nhưng đòi hỏi bạn phải kiểm soát kỹ lưỡng các yếu tố từ kích thước DN, áp suất, nhiệt độ cho đến môi chất và vật liệu chế tạo.
