Lug Type Butterfly Valve: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong hệ thống đường ống công nghiệp, việc đóng/mở dòng chảy đòi hỏi thiết bị có kích thước gọn, thao tác nhanh và dễ bảo trì. Khi đường ống yêu cầu khả năng tháo van mà không nhất thiết phải tháo toàn bộ hệ thống, lug type butterfly valve trở thành một lựa chọn đáng chú ý. Tuy nhiên, nhiều kỹ sư và người mua hàng thường dễ nhầm lẫn giữa kiểu Lug và Wafer, dẫn đến việc lựa chọn sai kiểu kết nối, gây tốn kém chi phí hoặc ảnh hưởng đến tiến độ dự án. Bài viết này sẽ phân tích chi tiết từ khái niệm, cấu tạo, nguyên lý cho đến thông số kỹ thuật và phương pháp lựa chọn chuẩn xác nhất.

Lug Type Butterfly Valve là gì?

Lug type butterfly valve (hay còn gọi là van bướm kiểu Lug) là dòng van công nghiệp đặc thù, trong đó thân van được thiết kế tích hợp các tai (lug) có lỗ ren hoặc lỗ bắt bulông riêng biệt bao quanh viền thân. Thiết kế này cho phép van được cố định độc lập với từng phía mặt bích của đường ống thông qua các bulông độc lập ở mỗi bên.

Thuật ngữ “Lug” trong cơ khí dùng để chỉ các vấu, tai lồi ra ngoài nhằm mục đích neo giữ hoặc liên kết. Sở dĩ gọi là van bướm kiểu Lug vì thân van sở hữu các tai định vị này thay vì chỉ là một vòng kẹp trơn như dạng Wafer. Vị trí các tai Lug được đúc liền khối hoặc hàn chắc chắn dọc theo chu vi thân van, tương ứng hoàn toàn với các lỗ bắt bulông trên mặt bích tiêu chuẩn quốc tế (như JIS, DIN, ANSI).

Khác biệt cốt lõi giữa Lug type và Wafer type nằm ở phương thức liên kết. Trong khi van Wafer phải dùng các thanh bulông dài kẹp xuyên qua toàn bộ hai mặt bích từ bên này sang bên kia, thì van Lug sử dụng các bulông ngắn bắt riêng biệt cho từng mặt bích. Nhờ cấu trúc này, khi bạn tháo một bên đường ống để bảo trì hoặc vệ sinh, phía bên kia vẫn được giữ cố định chắc chắn mà không làm xì rò hay sập hệ thống.

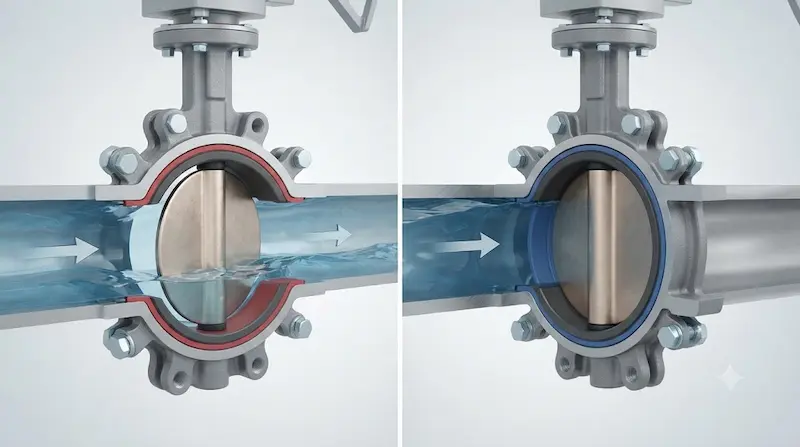

Cấu tạo của van bướm kiểu Lug

Thân van

Thân van đóng vai trò là khung xương chịu lực chính, được chế tạo từ các vật liệu phổ biến như gang xám, gang cầu, inox (304, 316) hoặc thép đúc. Nhiệm vụ của thân van là chịu áp lực từ lưu chất, chống ăn mòn và giữ ổn định hình khối cho toàn bộ cụm thiết bị khi siết lực bulông mặt bích.

Đĩa van

Đĩa van có hình dạng dạng cánh bướm, nằm ở trung tâm dòng chảy và xoay quanh trục van. Đây là bộ phận trực tiếp điều tiết hoặc chặn đứng dòng lưu chất. Thiết kế biên dạng đĩa và chất liệu (thường là inox hoặc gang cầu mạ nickel) ảnh hưởng trực tiếp đến độ bền cơ học, khả năng chống mài mòn và hệ số tổn thất áp suất của van.

Trục van

Trục van là thanh kim loại chịu lực cao (thường làm bằng thép không gỉ), nối liền từ bộ phận điều khiển truyền động xuống đĩa van. Trục có nhiệm vụ truyền mô-men xoắn từ tay gạt, hộp số hoặc bộ truyền động tự động để xoay đĩa van đến góc độ mong muốn.

Gioăng làm kín (Seat)

Gioăng làm kín nằm ép sát bên trong thân van, ôm trọn lấy viền đĩa van khi đóng kín. Các vật liệu seat phổ biến bao gồm EPDM (dành cho nước sạch, nước thải, nhiệt độ ôn hòa), NBR (chịu dầu mỡ, khí nén) và PTFE/Teflon (kháng hóa chất mạnh, nhiệt độ cao). Việc lựa chọn đúng vật liệu seat là yếu tố sống còn quyết định độ kín khít và tuổi thọ của van.

Tai Lug và lỗ bắt bulông

Đây là đặc điểm nhận diện kỹ thuật quan trọng nhất. Các tai Lug này được gia công lỗ ren chính xác giúp cố định van vào hệ thống mặt bích, đồng thời tạo điều kiện thuận lợi tuyệt đối khi cần cô lập hoặc tháo rời một phía đường ống trong quá trình bảo dưỡng định kỳ.

Đặc điểm nổi bật của lug type butterfly valve

Kết nối chắc chắn qua hệ thống tai Lug

Các tai Lug được bố trí đối xứng quanh thân van, liên kết trực tiếp với mặt bích bằng các bulông độc lập ở mỗi mặt. Kiểu liên kết này giúp phân bổ lực siết đồng đều, triệt tiêu hiện tượng lệch tâm hay dịch chuyển vị trí do rung động đường ống công nghiệp.

Khả năng cô lập từng phía đường ống

Đây là ưu điểm vượt trội khiến lug type valve trở thành ưu tiên hàng đầu trong các dây chuyền sản xuất liên tục. Khi một nhánh phía hạ lưu hoặc thượng lưu cần bảo trì, bạn có thể tháo rời một mặt bích mà không làm ảnh hưởng đến độ kín hoặc áp suất của phía đường ống còn lại.

Thiết kế nhỏ gọn và tiết kiệm không gian

So với các dòng van cổng hay van cầu cồng kềnh, van bướm kiểu Lug có chiều dài thân cực kỳ ngắn gọn và trọng lượng nhẹ. Thiết kế này giúp tối ưu hóa diện tích lắp đặt trong các không gian hẹp, đồng thời giảm tải trọng kết cấu giá đỡ đường ống.

Thao tác vận hành linh hoạt và nhanh chóng

Van chỉ cần quay góc 90 để chuyển đổi trạng thái từ đóng sang mở hoàn toàn. Thiết bị có thể dễ dàng kết hợp với tay gạt, hộp số vô cấp (worm gear), hoặc tích hợp với các bộ truyền động tự động bằng khí nén ( pneumatic actuator) và điện ( electric actuator).

Thông số kỹ thuật cần quan tâm khi chọn van bướm kiểu Lug

Lug type butterfly valve có những loại nào?

Phân loại theo vật liệu chế tạo

• Van bướm kiểu Lug thân gang / gang cầu: Phân khúc phổ biến, giá thành tối ưu, chuyên dùng cho hệ thống nước sạch, PCCC và HVAC dân dụng/công nghiệp nhẹ.

• Van bướm kiểu Lug inox (CF8/CF8M): Khả năng chống chịu ăn mòn xuất sắc, chuyên dùng trong nhà máy hóa chất, thực phẩm, dược phẩm và xử lý nước thải khắc nghiệt.

• Van bướm kiểu Lug thép đúc: Chịu áp lực và nhiệt độ cao, thích hợp cho hệ thống lò hơi, dầu khí và năng lượng.

Phân loại theo phương thức vận hành

• Vận hành cơ học: Dùng tay gạt (cho cỡ nhỏ DN50 – DN200) hoặc tay quay hộp số (cho cỡ lớn từ DN250 trở lên nhằm giảm mô-men xoắn khi thao tác).

• Vận hành tự động: Tích hợp bộ truyền động khí nén hoặc điện, phục vụ các hệ thống tự động hóa điều khiển từ xa trong nhà máy thông minh.

Lưu ý chuyên gia: Không có một model lug butterfly valve đơn lẻ nào có thể đáp ứng được tất cả mọi loại môi chất. Việc lựa chọn bắt buộc phải đối chiếu chéo giữa tính chất hóa học của môi chất, nhiệt độ, áp suất và độ tương thích của vật liệu gioăng seat.

So sánh Lug Type Butterfly Valve và Wafer Type Butterfly Valve

• Khi nào nên chọn Lug? Khi hệ thống của bạn yêu cầu tính năng cô lập đường ống, thường xuyên phải tháo dỡ một phía để vệ sinh, bảo dưỡng thiết bị mà không muốn làm xả nước toàn bộ hệ thống.

• Khi nào Wafer phù hợp hơn? Khi không gian lắp đặt cực kỳ hạn chế, ưu tiên tối đa tính nhỏ gọn, trọng lượng nhẹ và tối ưu hóa chi phí đầu tư ban đầu cho các đường ống áp suất thấp, ít bảo trì.

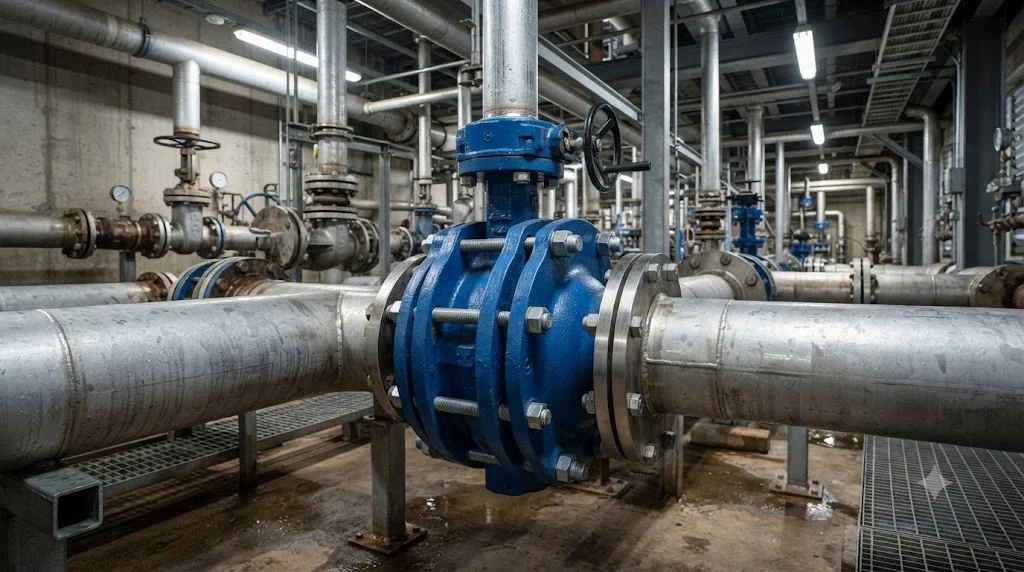

Van bướm kiểu Lug được ứng dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các nhà máy xử lý nước sạch, trạm bơm tăng áp, hệ thống phân phối nước đô thị và mạng lưới xử lý nước thải công nghiệp.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh ( chilled water), hệ thống tháp giải nhiệt ( cooling tower), và các tuyến ống tuần hoàn điều hòa không khí tòa nhà.

• Hệ thống PCCC: Lắp đặt tại các cụm bơm phòng cháy chữa cháy nhờ độ tin cậy cơ học cao và khả năng giữ áp ổn định (với các model đạt chuẩn chuyên ngành).

• Công nghiệp quy trình: Ứng dụng trong nhà máy giấy, dệt nhuộm, hóa chất cơ bản và các dây chuyền sản xuất tự động hóa đòi hỏi điều khiển lưu lượng chính xác từ xa.

Những sai lầm thường gặp khi chọn và lắp lug type butterfly valve

• Sai lầm 1: Chỉ nhìn vào kích thước DN mà bỏ qua cấp áp suất PN. Kích thước danh nghĩa chỉ biểu thị đường kính ống, nếu chọn sai cấp áp suất, thân van có thể bị nứt gãy dưới áp lực cao.

• Sai lầm 2: Lựa chọn vật liệu seat sai môi chất. Dùng gioăng EPDM cho đường ống dẫn dầu hoặc hóa chất gốc dầu sẽ làm gioăng nhanh chóng bị trương nở, lão hóa và gây rò rỉ nghiêm trọng.

• Sai lwm 3: Nhầm lẫn giữa kết cấu Lug và Wafer. Việc mua nhầm kiểu van dẫn đến việc không thể lắp khớp với hệ thống bulông chờ sẵn trên mặt bích.

• Sai lầm 4: Không kiểm tra tiêu chuẩn mặt bích kết nối. Mỗi quốc gia áp dụng các tiêu chuẩn khác nhau (JIS 10K, DIN PN16, ANSI 150LB); nếu không đồng bộ, van sẽ không thể lắp kín.

• Sai lầm 5: Dùng van làm điểm tựa chịu lực cho đường ống. Van bướm không có chức năng chịu tải trọng dọc trục; việc siết lệch tâm hoặc dùng van để nắn chỉnh độ sai lệch của ống sẽ làm kẹt đĩa van.

Checklist chọn lug type butterfly valve đúng cho hệ thống

• Bước 1: Xác định chính xác môi chất

  • Nước sạch / Nước thải

  • Khí nén / Hơi

  • Hóa chất / Dầu mỡ

  • Môi chất đặc thù khác

• Bước 2: Xác định kích thước đường ống

  • Đường kính danh nghĩa (DN)

  • Tiêu chuẩn mặt bích tương thích

  • Không gian thực tế lắp đặt

• Bước 3: Xác định thông số áp suất

  • Cấp áp suất danh định (PN / Class)

  • Áp suất vận hành thực tế hệ thống

• Bước 4: Kiểm tra giới hạn nhiệt độ

  • Nhiệt độ làm việc trung bình

  • Nhiệt độ đỉnh tối đa của hệ thống

• Bước 5: Lựa chọn vật liệu cấu thành

  • Thân van (Body)

  • Đĩa van (Disc)

  • Trục van (Stem)

  • Gioăng làm kín (Seat)

• Bước 6: Chọn phương thức vận hành

  • Tay gạt / Tay quay hộp số cơ học

  • Bộ truyền động khí nén / Động cơ điện

• Bước 7: Đối chiếu tiêu chuẩn kỹ thuật

  • Tiêu chuẩn sản xuất van và chứng nhận chất lượng

Lưu ý quan trọng khi lắp đặt

• Kiểm tra kỹ kích thước, bề mặt làm kín và tiêu chuẩn mặt bích trước khi tiến hành lắp đặt.

• Đảm bảo hai mặt bích đường ống phải hoàn toàn đồng tâm, không dùng van để bù đắp sai lệch góc độ của đường ống.

• Xoay nhẹ đĩa van về góc khoảng 10- 15 (trạng thái hé mở) trước khi siết bulông để bảo vệ lớp gioăng seat không bị kẹp rách.

• Tiến hành siết đều các bulông theo hình chữ thập (đối xứng) để lực phân bổ đều lên các tai Lug của van.

• Sau khi hoàn tất, chạy thử nghiệm áp suất và kiểm tra kỹ lưỡng khả năng rò rỉ tại vị trí tiếp giáp mặt bích.

FAQ – CÂU HỎI THƯỜNG GẶP

Lug type butterfly valve là gì?

Đây là dòng van bướm chuyên dụng có thiết kế các tai (lug) ren tích hợp quanh thân van, cho phép liên kết độc lập với hai mặt bích đường ống bằng các bulông riêng biệt ở mỗi bên.

lug type butterfly valve khác Wafer type như thế nào?

Sự khác biệt cốt lõi nằm ở kết cấu thân van: loại Lug có các tai bắt bulông riêng giúp dễ dàng tháo rời từng phía đường ống để bảo trì, trong khi loại Wafer dùng bulông dài xuyên suốt qua toàn bộ hai mặt bích.

Van bướm kiểu Lug dùng cho môi chất nào?

Van thích hợp cho nước sạch, hệ thống HVAC, PCCC, xử lý nước thải và các môi chất công nghiệp khác, với điều kiện vật liệu thân và gioăng seat phải tương thích hóa học với dòng lưu chất.

Nên chọn Lug type hay Wafer type?

Lựa chọn phụ thuộc vào yêu cầu bảo trì và thiết kế hệ thống. Chọn Lug khi cần khả năng cô lập từng phía đường ống; chọn Wafer khi ưu tiên sự gọn nhẹ tối đa và tiết kiệm chi phí đầu tư.

Van bướm kiểu Lug có những kiểu vận hành nào?

Van có thể vận hành bằng tay gạt, hộp số tay quay cho cỡ lớn, hoặc tích hợp các bộ truyền động tự động bằng khí nén và điện để điều khiển từ xa.

Kết luận

Lug type butterfly valve là giải pháp van công nghiệp tối ưu mang lại sự chắc chắn vượt trội và khả năng hỗ trợ bảo trì, cô lập đường ống cực kỳ linh hoạt trong các hệ thống kỹ thuật hiện đại. Việc lựa chọn chính xác thiết bị đòi hỏi sự am hiểu tường tận về kích thước DN, cấp áp suất PN, vật liệu gioăng seat, môi chất và phương thức vận hành thay vì chỉ dựa vào cảm tính hoặc giá thành.
