Stainless Steel Gate Valve with Red Handle: Cấu Tạo, Thông Số Và Cách Chọn

Trong các hệ thống đường ống nước và công nghiệp hiện đại, việc kiểm soát dòng chảy đóng vai trò sống còn quyết định sự vận hành ổn định của toàn bộ nhà máy. Khi môi trường làm việc yêu cầu cao về độ bền cơ học, khả năng chống ăn mòn tuyệt đối hoặc tiêu chuẩn vệ sinh khắt khe, stainless steel gate valve with red handle (van cổng inox tay quay đỏ) chính là giải pháp hàng đầu được các kỹ sư tin dùng.

Tuy nhiên, khi tìm kiếm và mua sắm sản phẩm này trên thị trường, kỹ thuật viên hay nhà thầu thường đối mặt với vô vàn model có kiểu dáng tương tự nhưng hoàn toàn khác biệt về vật liệu inox, kích thước định danh (DN), cấp áp suất (PN/Class), kiểu kết nối cho đến vật liệu làm kín (seat). Việc chỉ nhìn vào hình thức bên ngoài hoặc nhầm lẫn về thông số kỹ thuật có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, hỏng hóc đường ống hoặc sụt giảm áp suất hệ thống.

Bài viết chuyên sâu này sẽ giúp bạn giải mã chi tiết cấu tạo, nguyên lý hoạt động, cách phân biệt các thông số kỹ thuật cốt lõi và hướng dẫn lựa chọn model chuẩn xác nhất cho dự án của mình.

Stainless Steel Gate Valve with Red Handle là gì?

Stainless steel gate valve with red handle là dòng van công nghiệp chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Van được chế tạo từ vật liệu thép không gỉ toàn thân, kết hợp với bộ phận tay quay (handwheel) màu đỏ đặc trưng ở phía trên để người vận hành dễ dàng thao tác xoay mở hoặc đóng. Cơ chế hoạt động của van dựa trên việc di chuyển một đĩa van dạng cửa (gate) chạy tịnh tiến theo phương vuông góc với hướng chảy của dòng chất lỏng hoặc khí.

Để hiểu đúng và tránh những hiểu lầm phổ biến khi mua hàng, bạn cần phân tách rõ từng thành phần cấu tạo trong tên gọi:

• Stainless steel: Đề cập đến vật liệu thép không gỉ cao cấp, mang lại khả năng kháng rỉ sét và chịu nhiệt tốt.

• Gate valve: Chỉ cấu trúc van cổng (hay van cửa), chuyên dùng cho việc đóng mở hoàn toàn (isolation).

• Red handle: Chỉ màu sắc của tay quay vận hành là màu đỏ.

Cần lưu ý rằng màu đỏ của tay quay không đồng nghĩa với một cấp vật liệu cụ thể hay chứng nhận kỹ thuật nào (như phòng cháy chữa cháy). Do đó, bạn bắt buộc phải kiểm tra bảng thông số (datasheet) của nhà sản xuất để xác định chính xác đây là inox 304, inox 316 hay một mác thép không gỉ khác.

Cấu tạo của stainless steel gate valve with red handle

Một chiếc van cổng inox tay quay đỏ tiêu chuẩn được cấu thành từ nhiều bộ phận liên kết chặt chẽ với nhau, đảm bảo độ kín khít và khả năng chịu áp lực cao.

Thân van – Stainless Steel Body

Đây là bộ phận chịu lực chính và bao bọc toàn bộ dòng lưu chất bên trong. Thân van thường được đúc từ inox 304 hoặc inox 316, chịu trách nhiệm chống chịu áp suất hệ thống và ngăn chặn sự ăn mòn từ môi trường bên ngoài lẫn môi chất bên trong.

Cánh van – Gate

Cánh van có hình dạng giống như một tấm cửa phẳng hoặc nêm, di chuyển tịnh tiến lên xuống theo chiều thẳng đứng. Khi mở, cánh van được kéo hoàn toàn khỏi đường đi của dòng chảy, giúp giảm thiểu tối đa lực cản dòng. Khi đóng, cánh van hạ xuống ép chặt vào ghế van để chặn đứng dòng lưu chất.

Ty van – Stem

Ty van là trục truyền động liên kết từ tay quay xuống cánh van. Tùy thuộc vào thiết kế không gian lắp đặt, ty van có thể là dạng ty nổi (rising stem - có trục vươn lên khi mở, dễ quan sát trạng thái van) hoặc ty chìm (non-rising stem - trục cố định chiều cao, tiết kiệm không gian).

Nắp van – Bonnet

Nắp van nằm phía trên thân van, đóng vai trò che chắn cơ cấu truyền động bên trong, đồng thời liên kết chặt chẽ với thân van bằng bu-lông để chịu áp lực và hỗ trợ dẫn hướng cho ty van.

Ghế van – Seat

Ghế van tạo nên bề mặt làm kín tiếp xúc trực tiếp với cánh van. Vật liệu làm ghế van có thể là kim loại nguyên khối hoặc kết hợp với vật liệu mềm (như PTFE) tùy thuộc vào yêu cầu độ kín và nhiệt độ của môi chất.

Tay quay – Red Handle / Handwheel

Là vô-lăng hoặc tay quay màu đỏ giúp truyền lực tay của người vận hành để xoay ty van. Màu đỏ chủ yếu đóng vai trò nhận diện trực quan trong hệ thống đường ống.

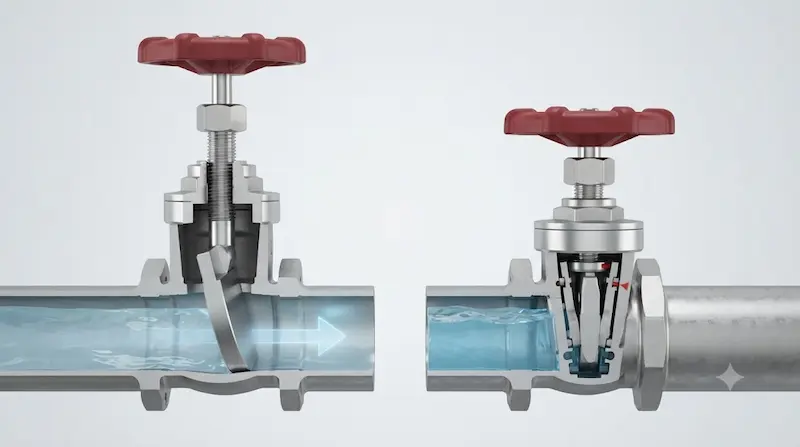

Nguyên lý hoạt động của stainless steel gate valve

Khi mở van

Khi người vận hành xoay tay quay theo chiều mở (thường là ngược chiều kim đồng hồ), ren của ty van sẽ tác động làm ty van dịch chuyển, kéo theo cánh van (gate) được nâng thẳng đứng lên khỏi đường dòng. Lúc này, đường kính thông thủy của van mở rộng hoàn toàn, cho phép dòng lưu chất đi qua với mức tổn thất áp suất cực kỳ thấp.

Khi đóng van

Ngược lại, khi xoay tay quay theo chiều đóng, ty van hạ cánh van dịch chuyển xuống dưới theo phương vuông góc với dòng chảy. Cánh van sẽ ép chặt vào bề mặt làm kín của ghế van, tạo ra rào cản vững chắc chặn đứng hoàn toàn dòng lưu chất di chuyển qua van.

Gate valve có dùng để điều tiết dòng chảy không?

Một sai lầm phổ biến là sử dụng van cổng để điều tiết lưu lượng bằng cách mở hé. Gate valve hoàn toàn không phải là lựa chọn tối ưu cho việc điều tiết liên tục.

Nếu bạn để van ở trạng thái mở một phần trong thời gian dài:

• Dòng chảy áp lực cao sẽ liên tục va đập và tác động trực tiếp lên cạnh của cánh van và ghế van.

• Hiện tượng này gây ra mài mòn cơ học nhanh chóng, làm rung lắc cấu trúc van.

• Hậu quả là bề mặt làm kín bị biến dạng, khiến van bị rò rỉ và mất khả năng đóng kín hoàn toàn về sau. Do đó, hãy dùng van cổng đúng chức năng đóng/mở (isolation).

Phân loại stainless steel gate valve with red handle

Phân loại theo vật liệu inox

• Stainless Steel 304: Là dòng phổ biến nhất nhờ sự cân bằng hoàn hảo giữa chi phí và hiệu năng. Van inox 304 hoạt động bền bỉ trong các hệ thống nước sạch, nước kỹ thuật và môi trường công nghiệp thông thường.

• Stainless Steel 316: Chứa thêm thành phần Molypden (Mo) giúp gia tăng đáng kể khả năng kháng hóa chất và chống ăn mòn rỗ (pitting). Đây là lựa chọn bắt buộc cho môi trường nước biển, hóa chất nhẹ hoặc hệ thống đòi hỏi tuổi thọ khắt khe.

Theo kiểu ty van (Stem)

• Rising stem (Ty nổi): Trục van dịch chuyển lên xuống khi xoay tay quay, giúp dễ dàng nhận biết van đang mở hay đóng bằng mắt thường.

• Non-rising stem (Ty chìm): Trục van đứng yên, chỉ có cánh van dịch chuyển bên trong. Phù hợp cho không gian lắp đặt hẹp hoặc chôn ngầm.

Theo phương thức vận hành

Bên cạnh tay quay truyền thống (Handwheel), van cỡ lớn có thể tích hợp hộp giảm tốc (Gear operator) hoặc các bộ truyền động tự động như bộ truyền động điện (Electric actuator) và khí nén (Pneumatic actuator).

Thông số kỹ thuật cần kiểm tra trước khi mua

Để giúp bạn dễ dàng tra cứu và đối chiếu, dưới đây là bảng thông số cốt lõi trước khi quyết định đầu tư:

Stainless steel gate valve 304 và 316 khác nhau như thế nào?

Việc lựa chọn giữa mác thép 304 và 316 đòi hỏi sự cân nhắc kỹ lưỡng về mặt thương mại lẫn kỹ thuật.

Đào sâu bản chất: Không phải lúc nào 316 cũng tốt hơn 304

Nhiều người lầm tưởng cứ chọn inox 316 là tốt nhất cho mọi trường hợp. Thực tế, trong hệ thống nước sạch dân dụng thông thường, inox 304 đã hoàn toàn dư sức đáp ứng độ bền hàng chục năm với chi phí tiết kiệm hơn nhiều. Việc dùng inox 316 cho các hệ thống cơ bản gây lãng phí ngân sách không cần thiết. Ngược lại, nếu môi chất chứa nồng độ ionCl- cao (như nước muối lợ, nhà máy hóa chất) mà dùng inox 304, van sẽ bị rỗ bề mặt chỉ sau một thời gian ngắn. Do đó, cần đánh giá chính xác môi chất, nhiệt độ, áp suất và yêu cầu tuổi thọ thực tế của dự án.

Lựa chọn loại van nào cho đúng?

• Chọn gate valve khi hệ thống cần cô lập (isolation) đường ống với kích thước lớn, yêu cầu dòng chảy đi qua không bị cản trở và tổn thất áp suất thấp nhất.

• Chọn ball valve khi hệ thống đòi hỏi thao tác đóng mở nhanh chóng, ngắt dòng tức thời.

• Chọn globe valve khi mục đích chính của bạn là điều tiết, bóp lưu lượng dòng chảy thường xuyên.

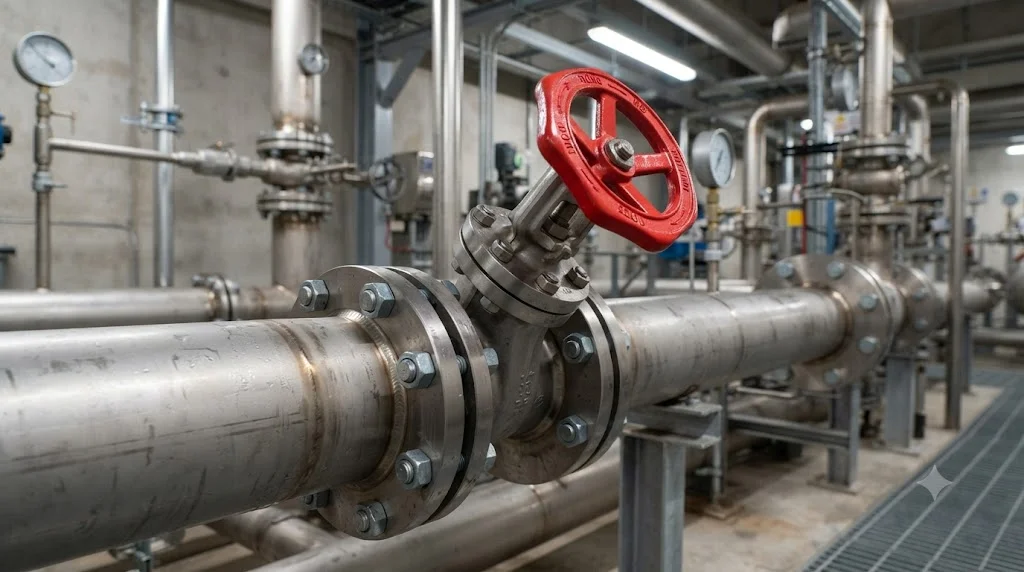

Stainless steel gate valve with red handle được dùng ở đâu?

Hệ thống nước

Van được ứng dụng rộng rãi trong các tuyến ống cấp nước sạch thành phố, mạng lưới cấp nước nhà cao tầng, hệ thống nước kỹ thuật và các trạm bơm xử lý nước thải nhờ đặc tính không gỉ sét, đảm bảo vệ sinh nguồn nước.

Công nghiệp chế biến và sản xuất

Trong các nhà máy thực phẩm, dược phẩm, đồ uống và hóa chất nhẹ, van cổng inox tay quay đỏ đóng vai trò cô lập các tuyến ống dẫn nguyên liệu hoặc dung dịch tẩy rửa, nơi yêu cầu vật liệu trơ hóa học cao.

Hệ thống HVAC

Được lắp đặt trong các đường ống nước lạnh (chilled water), hệ thống điều hòa không khí trung tâm tại các vị trí làm van cô lập (isolation valve) phục vụ công tác bảo trì từng phân vùng.

Các hệ thống đòi hỏi chống ăn mòn

Hiện diện trong môi trường có độ ẩm cao, hơi muối hoặc hóa chất loãng.

Lưu ý quan trọng: Không bao giờ kết luận "inox dùng được mọi hóa chất". Trước khi lắp đặt, bạn phải luôn đối chiếu bảng tương thích hóa học (compatibility chart) giữa vật liệu thân van, ty van, gioăng làm kín và loại hóa chất thực tế chạy trong ống.

Câu hỏi thường gặp về stainless steel gate valve with red handle

Stainless steel gate valve with red handle là gì?

Đây là dòng van cổng chế tạo từ thép không gỉ, tích hợp tay quay màu đỏ phía trên để vận hành đóng mở dòng lưu chất. Màu đỏ của tay quay chủ yếu là đặc điểm nhận diện thiết kế, không tự động định nghĩa mác vật liệu hay chứng nhận kiểm định của van.

Tay quay màu đỏ của gate valve có ý nghĩa gì?

Màu sắc tay quay thường dùng để phân biệt khu vực, nhận diện trực quan vị trí vận hành theo quy chuẩn của nhà sản xuất hoặc hệ thống nhà máy. Nó không phản ánh việc van chuyên dùng cho phòng cháy chữa cháy hay bất kỳ môi chất cụ thể nào nếu không có tài liệu kỹ thuật đi kèm.

Stainless steel gate valve nên chọn inox 304 hay 316?

Sự lựa chọn phụ thuộc hoàn toàn vào môi chất thực tế. Inox 304 phù hợp với hệ thống nước sạch, môi trường thông thường với chi phí tối ưu. Inox 316 được chỉ định cho các hệ thống đòi hỏi khả năng chống ăn mòn cao hơn như môi trường hóa chất, nước lợ hoặc hơi ẩm khắc nghiệt.

Gate valve có dùng để điều chỉnh lưu lượng không?

Không. Van cổng được thiết kế chuyên dụng cho nhiệm vụ đóng hoặc mở hoàn toàn (isolation). Việc để van ở trạng thái mở hé liên tục sẽ làm xói mòn cánh van và ghế van do dòng chảy áp lực cao, dẫn đến rò rỉ.

Chọn đúng stainless steel gate valve with red handle cho hệ thống

Việc đầu tư một hệ thống đường ống bền bỉ bắt đầu từ việc lựa chọn đúng thiết bị điều khiển dòng chảy. Stainless steel gate valve with red handle không chỉ mang lại độ bền vượt trội nhờ vật liệu thép không gỉ mà còn giúp tối ưu hóa khả năng cách ly dòng chảy khi cần bảo trì.

Điểm mấu chốt khi lựa chọn không nằm ở màu sắc tay quay bên ngoài, mà nằm ở các thông số kỹ thuật cốt lõi như mác inox (SS304 hay SS316), kích thước DN, cấp áp suất PN/Class, vật liệu ghế van và tiêu chuẩn kết nối. Hãy luôn đối chiếu kỹ lưỡng datasheet và môi chất thực tế để đảm bảo hệ thống vận hành an toàn, hiệu quả và bền vững theo thời gian.
