Tầm Quan Trọng Của Van Xả Khí Đường Ống Nước Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Đường ống nước sau thời gian vận hành xuất hiện tiếng rung, va đập hoặc tiếng ù khó chịu. Lưu lượng nước không ổn định, máy bơm phải hoạt động lâu hơn nhưng hiệu quả làm mát và truyền dẫn lại giảm sút. Đồng thời, đồng hồ áp suất có hiện tượng dao động liên tục, và ở một số hệ thống còn xuất hiện hiện tượng búa nước khi điều kiện vận hành thay đổi đột ngột.

Một trong những nguyên nhân cốt lõi gây ra tình trạng này chính là không khí tích tụ bên trong đường ống. Không khí có thể lọt vào hệ thống trong quá trình nạp nước ban đầu, bảo trì, sửa chữa, hoặc do hiện tượng thay đổi áp suất dòng chảy. Để giải quyết triệt để vấn đề này, van xả khí đường ống nước là thiết bị chuyên dụng không thể thiếu.

Vậy van xả khí đường ống nước là gì, hoạt động theo nguyên lý nào và cần lưu ý gì khi lắp đặt? Hãy cùng chuyên gia tìm hiểu chi tiết trong bài viết dưới đây.

Vì sao đường ống nước cần van xả khí?

Sự hiện diện của không khí trong hệ thống đường ống luôn là "kẻ thù thầm lặng" gây suy giảm hiệu suất vận hành. Khi các bọt khí bị nén và tích tụ tại các điểm cao, chúng làm thu hẹp tiết diện dòng chảy thực tế, khiến bơm phải gồng mình hoạt động quá tải. Hậu quả là năng lượng điện tiêu tốn nhiều hơn nhưng lưu lượng nước đầu ra lại sụt giảm, kèm theo tiếng ồn và hiện tượng rung lắc cơ học gây hại cho toàn bộ hệ thống.

Không chỉ vậy, nếu không có giải pháp loại bỏ kịp thời, lượng khí này sẽ làm sai lệch thông số đo đạc của đồng hồ áp suất, tạo nguy cơ xung đột dòng chảy và góp phần hình thành sốc áp suất (búa nước) khi đóng mở van nhanh. Do đó, trang bị van xả khí đường ống nước là giải pháp kỹ thuật bắt buộc để bảo vệ đường ống khỏi các hư hại tốn kém chi phí sửa chữa.

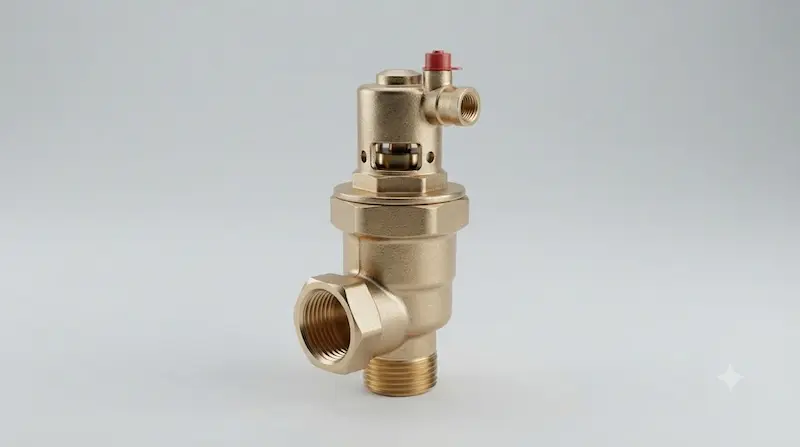

Van xả khí đường ống nước là gì?

Van xả khí đường ống nước là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm tự động hoặc chủ động giải phóng không khí tích tụ bên trong, giúp hạn chế hiện tượng khí bị giữ lại và hỗ trợ hệ thống duy trì trạng thái vận hành ổn định.

Thiết bị này còn được gọi là van thoát khí, van xả khí tự động hoặc air release valve tùy theo thiết kế cấu tạo. Vị trí của van thường nằm tại các điểm cao nhất của tuyến ống hoặc nơi có khả năng tích tụ khí cao. Điểm ưu việt của dòng van này là khả năng làm việc hoàn toàn tự động mà không đòi hỏi người vận hành phải túc trực thao tác thủ công. Ngoài ra, một số dòng van cao cấp còn tích hợp chức năng đưa ngược không khí vào đường ống nhằm ngăn chặn hiện tượng áp suất chân không làm bẹp hoặc biến dạng ống.

Khí trong đường ống nước xuất hiện từ đâu?

• Không khí tồn đọng bên trong đường ống chưa được đẩy hết ra ngoài khi nạp nước lần đầu.

• Không khí lọt qua các khe hở tại điểm kết nối ren, gioăng mặt bích hoặc mối nối ống.

• Quá trình hút nước của máy bơm tạo ra áp suất âm kéo theo bọt khí hòa tan tách ra khỏi nước.

• Đường ống bị rỗng một phần trong thời gian dừng hoạt động.

• Sự biến động áp suất và nhiệt độ đột ngột trong dòng chảy.

• Quá trình tháo lắp, bảo trì, sửa chữa mạng lưới đường ống định kỳ.

Cấu tạo và nguyên lý hoạt động của van xả khí

Cấu tạo cơ bản

• Thân van: Thường đúc bằng gang, đồng hoặc inox, chịu trách nhiệm chứa đựng các chi tiết bên trong và chịu áp lực dòng chảy.

• Phao: Chi tiết chuyển động lên xuống linh hoạt theo mực nước bên trong buồng van.

• Buồng van: Không gian trung gian chứa nước và không khí chờ xử lý.

• Cơ cấu đóng/mở: Liên kết trực tiếp giữa phao và nắp xả khí.

• Cửa xả khí: Nơi không khí bị dồn nén thoát ra ngoài môi trường.

• Gioăng làm kín: Đảm bảo không để nước rò rỉ qua cửa xả khi van đóng.

• Kiểu kết nối: Thiết kế dạng ren hoặc mặt bích tùy theo công suất hệ thống.

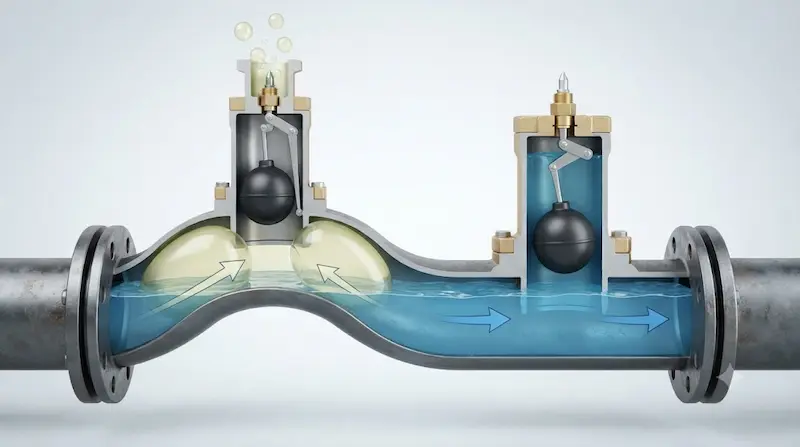

Nguyên lý hoạt động

Quá trình vận hành của thiết bị diễn ra theo chu trình tuần hoàn: Khí tích tụ → phao hạ xuống → cửa xả mở → khí thoát ra → nước dâng lên → phao nổi → cửa xả đóng.

Cụ thể, khi trong buồng van xuất hiện nhiều khí tích tụ, trọng lượng không khí đẩy mực nước xuống, khiến phao hạ thấp vị trí. Lúc này, cơ cấu liên kết kéo mở cửa thoát khí để giải phóng toàn bộ lượng khí dư thừa ra ngoài. Ngay sau khi khí thoát hết, dòng nước dâng lên chiếm lại không gian buồng van, đẩy phao nổi lên trên và kéo kín cửa xả, ngăn không cho nước rò rỉ ra ngoài. Quá trình này diễn ra hoàn toàn tự động liên tục trong suốt vòng đời hoạt động của hệ thống.

Tại sao phải xả khí?

Việc giữ lại không khí trong đường ống mang lại nhiều hệ lụy tiêu cực: làm giảm tiết diện dòng chảy hữu hiệu, gây dao động áp suất liên tục, làm hệ thống vận hành kém ổn định và trong nhiều điều kiện khắc nghiệt sẽ góp phần gây ra hiện tượng búa nước phá hủy đường ống.

Các loại van xả khí đường ống nước phổ biến

Van xả khí tự động

Thiết bị chuyên dụng tự động loại bỏ các bọt khí nhỏ tích tụ liên tục trong quá trình vận hành, thường được sử dụng phổ biến trong các hệ thống cấp nước dân dụng và thương mại tại các vị trí cần xả khí liên tục.

Van xả khí tốc độ cao

Được thiết kế với dung tích buồng lớn, có khả năng xử lý và thoát ra một lượng khí cực lớn trong thời gian ngắn khi hệ thống vừa được nạp nước đầy.

Van xả khí kết hợp

Dòng van đa năng đảm nhiệm cùng lúc nhiều chức năng quan trọng: xả khí lớn khi ống đầy nước, xả khí nhỏ liên tục khi vận hành, và hút không khí ngược lại khi đường ống cần xả cạn để bảo vệ hệ thống khỏi áp suất chân không.

Van xả khí ren

Sở hữu kích thước nhỏ gọn, lắp đặt thuận tiện bằng chân ren, chuyên dùng cho các đường ống quy mô nhỏ hoặc hệ thống cấp nước dân dụng.

Van xả khí mặt bích

Sử dụng phương pháp kết nối mặt bích chắc chắn, chịu được áp lực cao, phù hợp hoàn hảo với đường ống kích thước lớn trong các nhà máy và hệ thống cấp nước đô thị.

Thông số van xả khí cần quan tâm khi lựa chọn

Để đảm bảo thiết bị hoạt động chính xác, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau:

1. Kích thước danh nghĩa (DN): Ví dụ như DN15, DN20, DN25, DN32, DN40, DN50, DN80, DN100... Lưu ý không nên chọn kích thước van đồng nhất tuyệt đối theo đường kính ống chính, mà cần tính toán dựa trên lưu lượng khí cần thoát.

2. Áp suất làm việc (PN): Các dải áp phổ biến bao gồm PN10, PN16, PN25. Phải lựa chọn thông số này phù hợp hoặc cao hơn áp suất thiết kế tối đa của hệ thống.

3. Vật liệu chế tạo: Tùy thuộc vào môi chất để chọn gang, gang cầu, đồng, hoặc inox chống ăn mòn.

4. Kiểu kết nối: Kết nối ren (cho ống nhỏ) hoặc kết nối mặt bích (cho ống lớn).

5. Môi chất: Xác định rõ nước sạch, nước công nghiệp, nước thải qua xử lý hay hóa chất để chọn dòng van chuyên dụng.

So sánh van xả khí với van một chiều và van xả áp

Việc nhầm lẫn công năng giữa các loại van công nghiệp rất dễ dẫn đến những sự cố vận hành nghiêm trọng. Bảng so sánh dưới đây giúp bạn phân định rõ ràng:

Tại sao không thể dùng van một chiều thay van xả khí?

Bởi vì hai dòng thiết bị này sở hữu nguyên lý và cấu trúc hoàn toàn khác nhau. Van một chiều chỉ có nhiệm vụ điều tiết hướng đi của dòng nước để nước không chảy ngược về nguồn, hoàn toàn không có khả năng gom tụ và thoát khí. Nếu lắp thay thế, vấn đề tích tụ khí trong đường ống vẫn giữ nguyên và gây ra tình trạng tắc nghẽn dòng chảy như cũ.

Vị trí lắp van xả khí đường ống ở đâu?

Các chuyên gia kỹ thuật khuyến nghị nên bố trí van xả khí đường ống tại những vị trí chiến lược sau:

• Các điểm cao nhất trên toàn tuyến đường ống.

• Đỉnh của các đoạn ống có xu hướng phình to hoặc gồ ghề dễ đọng khí.

• Những vị trí thay đổi cao độ đột ngột (từ đoạn đi lên chuyển sang đi xuống).

• Ngay sau các đoạn đường ống dốc dài hoặc phía sau trạm bơm tăng áp tùy theo thiết kế thủy lực.

Vì sao van xả khí thường được lắp ở điểm cao?

Bởi vì theo quy luật vật lý, không khí và các bọt khí nhẹ hơn nước luôn có xu hướng nổi lên trên và tập trung tối đa tại các điểm cao nhất của hệ thống đường ống. Đặt van tại đây giúp việc thu gom và xả khí diễn ra nhanh chóng, triệt để nhất.

Có phải cứ lắp càng nhiều van xả khí càng tốt?

Câu trả lời là không. Số lượng và vị trí lắp đặt phải được tính toán khoa học dựa trên biên dạng tuyến ống, độ dốc, áp suất, lưu lượng dòng chảy và điều kiện vận hành thực tế của toàn bộ hệ thống. Lắp tràn lan không chỉ lãng phí chi phí đầu tư mà còn tạo ra nhiều điểm tiềm ẩn rò rỉ nước.

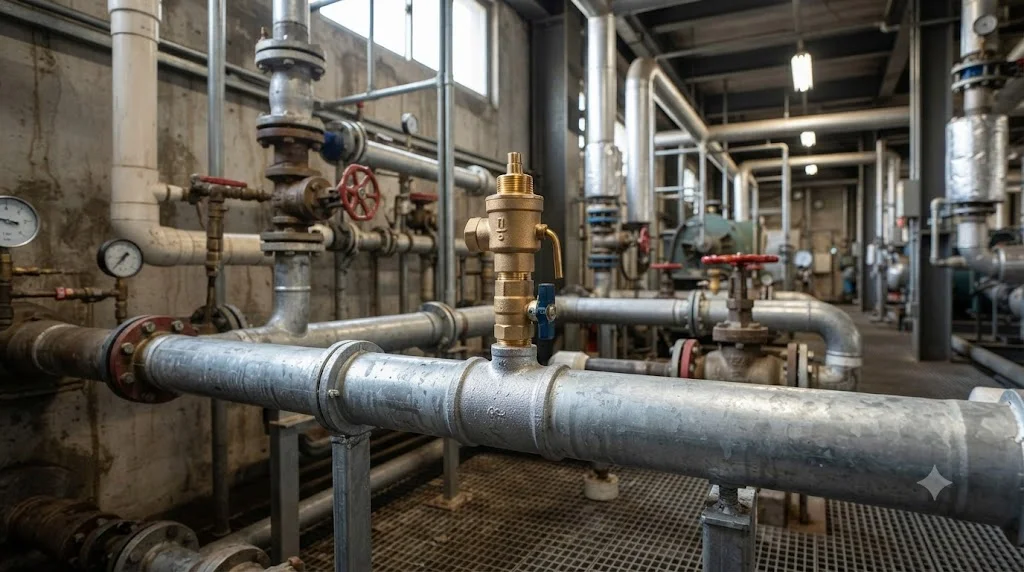

Van xả khí đường ống nước được sử dụng ở đâu?

• Hệ thống cấp nước đô thị: Đảm bảo mạng lưới cấp nước sạch phân phối liên tục đến các khu dân cư không bị nghẽn khí, giảm áp lực cho máy bơm tổng.

• Hệ thống cấp nước tòa nhà: Lắp đặt tại các tầng kỹ thuật cao, đường ống trục đứng (riser) cung cấp nước sinh hoạt cho các chung cư cao tầng.

• Hệ thống bơm công nghiệp & nhà máy: Bảo vệ các tuyến ống công nghệ, trạm bơm nước làm mát, hệ thống xử lý nước thải quy mô lớn.

• Hệ thống tưới tiêu nông nghiệp & cảnh quan: Ứng dụng trên các đường ống dẫn nước có chiều dài hàng kilômét qua các địa hình đồi dấp phức tạp.

Những sai lầm thường gặp khi sử dụng van xả khí

• Lắp đặt van tại những vị trí thấp hoặc đoạn ống ngang không có khả năng tích tụ khí.

• Chọn sai kích thước danh nghĩa (DN) khiến lượng khí xả không kịp so với tốc độ nạp nước.

• Bỏ qua thông số áp suất làm việc tối đa của hệ thống.

• Lựa chọn vật liệu van không tương thích với môi chất dẫn truyền gây ăn mòn nhanh chóng.

• Lắp ngược hướng van theo chỉ dẫn của nhà sản xuất.

• Không vệ sinh định kỳ khiến cặn bẩn bám kẹt phao van.

• Để cửa xả khí bị che lấp hoặc bịt kín bởi các vật liệu cách nhiệt, sơn hoặc dị vật.

• Chủ quan không kiểm tra độ nhạy của phao định kỳ.

• Nhầm lẫn công năng nghĩ rằng van xả khí đường ống có thể thay thế hoàn toàn van giảm áp.

• Chỉ quan tâm đến giá thành rẻ mà bỏ qua các thông số kỹ thuật tiêu chuẩn.

Checklist chọn van xả khí cho đường ống nước

• Xác định chính xác đường kính ngoài và lưu lượng ống.

• Khảo sát và đánh giá chính xác vị trí lắp đặt trên tuyến ống.

• Kiểm tra thông số kích thước danh định (DN).

• Đối chiếu áp suất làm việc tối đa (PN).

• Lựa chọn vật liệu thân van phù hợp môi chất (Gang, Inox, Đồng).

• Quyết định kiểu kết nối ren hay mặt bích.

• Chọn đúng dòng van xả khí tự động hoặc van kết hợp.

• Kiểm tra tính chất hóa học của môi chất (nước sạch, nước thải...).

• Xác định nhiệt độ vận hành thực tế của hệ thống.

• Kiểm tra tiêu chuẩn kết nối quốc tế của sản phẩm.

• Đảm bảo hướng lắp đặt đứng chuẩn kỹ thuật.

• Lựa chọn sản phẩm từ nhà cung cấp có thông số kiểm định rõ ràng.

FAQ - Câu hỏi thường gặp về van xả khí đường ống

Van xả khí đường ống nước có tác dụng gì?

Thiết bị này chịu trách nhiệm giải phóng toàn bộ không khí tích tụ bên trong đường ống, hỗ trợ duy trì dòng chảy lưu thông thông suốt, giảm tiếng ồn và bảo vệ hệ thống khỏi hiện tượng sụt áp, búa nước.

Van xả khí nên lắp ở vị trí nào?

Thông thường van được ưu tiên lắp đặt tại các điểm cao nhất của toàn tuyến ống hoặc các vị trí gồ ghề dễ hình thành túi khí. Vị trí cụ thể phải được tính toán dựa trên thiết kế thủy lực của công trình.

Van xả khí có làm giảm áp suất nước không?

Không. Van được thiết kế chuyên biệt để xả khí dư thừa chứ không phải thiết bị điều tiết hay hạ áp suất dòng chảy. Cần phân định rõ chức năng giữa van xả khí và van giảm áp.

Nên chọn van xả khí DN bao nhiêu?

Bạn không nên chỉ chọn đơn thuần theo kích thước DN của đường ống chính. Cần dựa trên lưu lượng dòng chảy, tốc độ tích tụ khí và yêu cầu kỹ thuật thực tế của hệ thống để đưa ra lựa chọn tối ưu.

Van xả khí bị rò nước phải làm sao?

Hãy tiến hành khóa van cấp nước khu vực, tháo nắp bảo vệ để kiểm tra tình trạng phao, gioăng làm kín và vệ sinh sạch cặn bẩn bám bên trong. Nếu gioăng hoặc phao đã bị lão hóa, biến dạng, bạn cần thay thế linh kiện mới theo đúng khuyến cáo từ nhà sản xuất.

Kết luận

Khí tích tụ lâu ngày là vấn đề tiềm ẩn nhiều rủi ro nghiêm trọng trong bất kỳ hệ thống đường ống nước nào. Việc lắp đặt van xả khí đường ống nước đúng cách chính là giải pháp cốt lõi giúp giải phóng khí dư thừa, duy trì dòng chảy ổn định và bảo vệ toàn bộ mạng lưới vận hành bền bỉ theo thời gian.

Hiệu quả hoạt động của thiết bị không chỉ phụ thuộc vào chất lượng linh kiện mà còn quyết định bởi việc lựa chọn đúng kích thước, áp suất, chất liệu và vị trí lắp đặt chuẩn kỹ thuật.
