Ball Valve Threaded Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn

Trong các hệ thống đường ống nước, khí nén và chất lỏng công nghiệp hiện đại, việc kiểm soát dòng chảy nhanh chóng và an toàn là ưu tiên hàng đầu. Khi đối mặt với các tuyến ống có kích thước vừa và nhỏ, ball valve threaded chính là giải pháp tối ưu được ứng dụng rộng rãi tại những vị trí cần đóng/mở dòng chảy nhanh mà không muốn sử dụng phương pháp kết nối mặt bích cồng kềnh.

Tuy nhiên, khi tìm kiếm và mua sắm thiết bị này, nhiều kỹ sư và nhà thầu thường gặp khó khăn do van bi ren có rất nhiều biến thể phức tạp về kiểu ren (trong/ngoài), vật liệu cấu thành, kích thước danh định, cấp áp suất, số cửa cho đến thiết kế cổng dòng (full port hoặc reduced port). Việc chỉ dựa vào thông số kích thước danh nghĩa DN hoặc hình dáng bên ngoài rất dễ dẫn đến sai sót chọn nhầm tiêu chuẩn ren, gây rò rỉ lưu chất, hỏng hóc ren hoặc không chịu được áp lực thực tế của hệ thống.

Bài viết chuyên sâu này sẽ giúp bạn giải mã toàn diện bản chất, cấu tạo, phân tích kỹ thuật cốt lõi và hướng dẫn lựa chọn model ball valve threaded chuẩn xác nhất cho dự án của mình.

Ball Valve Threaded là gì?

Ball valve threaded là dòng van bi công nghiệp sử dụng kết nối dạng ren để liên kết trực tiếp với đường ống hoặc các phụ kiện kết nối khác. Cấu trúc cốt lõi bên trong van bao gồm một viên bi kim loại được đục lỗ xuyên tâm. Khi người vận hành xoay viên bi một góc khoảng 90 độ, phần lỗ khoét sẽ nằm song song hoặc vuông góc với đường dòng, từ đó thực hiện thao tác mở hoặc đóng hoàn toàn dòng lưu chất.

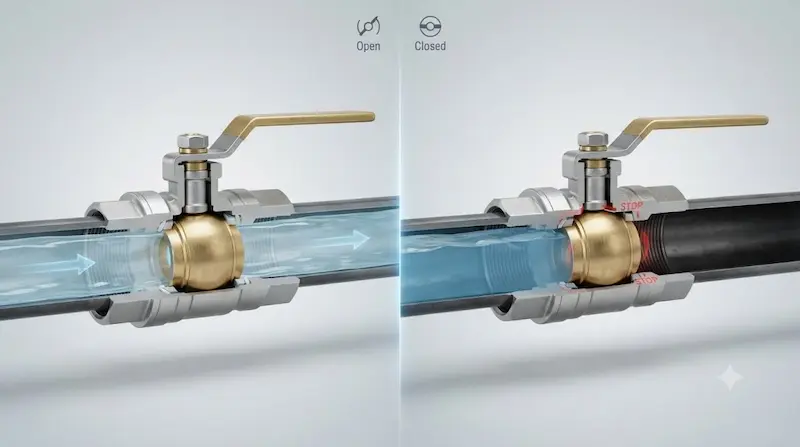

Nguyên lý hoạt động của ball valve threaded

Khi van mở

Khi người vận hành xoay tay gạt đi một góc 90 độ theo chiều mở, trục van (stem) sẽ xoay viên bi (ball) bên trong. Lúc này, lỗ xuyên tâm trên viên bi nằm thẳng hàng trùng khớp với hướng chuyển động của dòng chảy, cho phép lưu chất đi qua van một cách dễ dàng với lưu lượng tối đa.

Khi đóng van

Ngược lại, khi gạt tay cầm quay ngược lại 90 độ, viên bi xoay ngang khiến phần thân đặc của quả cầu chắn ngang đường đi của dòng ống. Lưu chất bị chặn đứng hoàn toàn, hoàn thành chu trình đóng van.

Vì sao van bi đóng mở nhanh?

Khác với các dòng van cổng (gate valve) yêu cầu phải vặn vô-lăng nhiều vòng để nâng hạ cánh van dọc theo hành trình dài, van bi kết nối dạng ren chỉ cần một góc xoay ngắn khoảng 90 độ (quarter-turn) là có thể chuyển đổi trạng thái từ mở hoàn toàn sang đóng kín hoàn toàn.

Có nên dùng ball valve để điều tiết lưu lượng không?

Mặc dù bạn có thể bắt gặp việc mở hé van bi trong một số ứng dụng thực tế, không nên mặc định sử dụng van bi on/off làm van điều tiết chuyên dụng. Nếu để van ở trạng thái mở một phần trong thời gian dài, áp lực dòng chảy sẽ ăn mòn bề mặt gioăng PTFE và phần tiếp xúc của viên bi, làm mất độ kín khít. Nếu hệ thống yêu cầu kiểm soát lưu lượng liên tục, bạn cần chọn dòng van chuyên dụng cho việc tiết lưu.

Thông số kỹ thuật cần kiểm tra khi chọn ball valve threaded

Để lựa chọn chính xác thiết bị cho hệ thống, dưới đây là bảng thông số cốt lõi bạn cần nắm vững:

Tại sao phải kiểm tra tiêu chuẩn ren?

Nhiều người mua lầm tưởng cứ thấy kích thước "1 inch" thì mọi loại ren đều lắp vừa nhau. Thực tế, biên dạng, góc ren và bước ren giữa các tiêu chuẩn quốc tế có sự khác biệt lớn. Nếu lắp sai tiêu chuẩn, mối nối sẽ bị cháy ren, không thể siết chặt hoặc gây rò rỉ áp suất nghiêm trọng.

Tại sao cần kiểm tra pressure rating?

Mỗi model van bi ren đều có giới hạn chịu áp suất cụ thể (ví dụ PN16 hoặc PN25). Nếu áp lực thực tế trong đường ống vượt ngưỡng này, thân van hoặc gioăng làm kín có thể bị phình vỡ, gây nguy hiểm lớn cho hệ thống vận hành.

BSP và NPT khác nhau như thế nào?

Đây là phần kiến thức có giá trị thương mại và kỹ thuật cao giúp tránh những sai lầm tốn kém khi đặt mua vật tư.

BSP (British Standard Pipe)

Là hệ ren phổ biến trong các hệ thống theo tiêu chuẩn châu Âu, Anh và quốc tế. Hệ ren BSP chia thành hai loại chính:

• BSPP (BSP Parallel): Ren song song (ren thẳng).

• BSPT (BSP Taper): Ren côn, khi vặn siết sẽ tạo độ chêm làm kín tốt hơn.

NPT (National Pipe Thread)

Là hệ ren côn theo tiêu chuẩn công nghiệp Hoa Kỳ (ANSI). Góc ren của NPT là 60 độ (khác với góc 55 độ của hệ BSP). NPT được sử dụng rộng rãi trong các thiết bị, máy móc nhập khẩu từ Mỹ.

Vì sao không nên lắp lẫn BSP và NPT?

Mặc dù cùng gọi là "1 inch", bước ren và góc ren của hai hệ này không tương thích hoàn toàn với nhau. Nếu bạn cố tình vặn ép ren BSP vào cổng ren NPT (hoặc ngược lại), mối nối sẽ bị hỏng ren (cháy ren), không thể làm kín và chắc chắn sẽ bị rò rỉ khi chịu áp suất.

So sánh ball valve threaded và flanged ball valve

Khi nào nên chọn threaded ball valve?

• Khi đường kính đường ống ở quy mô nhỏ (từ DN50 đổ xuống).

• Khi hệ thống thiết kế sẵn đầu kết nối ren.

• Khi không gian thi công hạn chế, đòi hỏi sự gọn nhẹ.

• Khi áp suất và môi chất nằm hoàn toàn trong giới hạn chịu lực của van ren.

Khi nào nên chọn flanged ball valve?

• Khi đường kính ống lớn, đòi hỏi độ bền cơ học cao.

• Khi hệ thống công nghiệp yêu cầu tính an toàn tuyệt đối trước các cú sốc áp lực lớn.

Full port và reduced port khác nhau thế nào?

Full port (Cổng đầy)

Đường kính lỗ bên trong viên bi tương đương với đường kính trong của đường ống kết nối. Thiết kế này giúp dòng lưu chất di chuyển thông suốt, hạn chế tối đa tổn thất áp suất khi qua van. Phù hợp cho hệ thống cần duy trì lưu lượng lớn.

Reduced port (Cổng thu hẹp)

Lỗ thông thủy bên trong viên bi nhỏ hơn một cấp so với kích thước ống. Thiết kế này giúp van có kích thước nhỏ gọn hơn và tối ưu chi phí, tuy nhiên sẽ gây ra một mức tổn thất áp suất nhỏ cho dòng chảy.

Tại sao cần quan tâm?

Không nên mặc định chọn full port cho mọi trường hợp. Việc lựa chọn phải dựa trên bài toán lưu lượng thực tế, mức tổn thất áp suất cho phép của hệ thống và ngân sách đầu tư dự án.

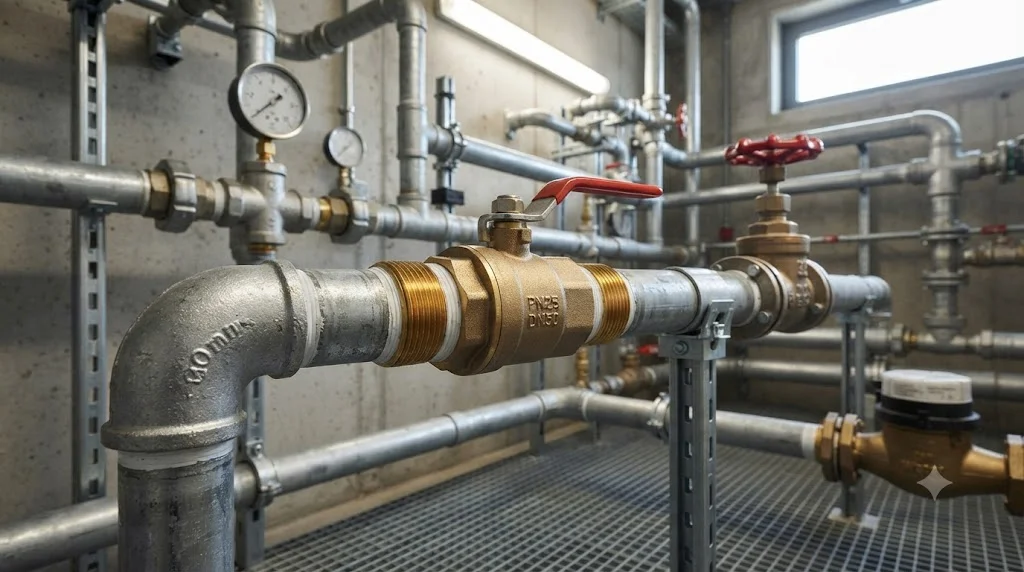

Ball valve threaded được sử dụng ở đâu?

Hệ thống cấp nước

Ứng dụng rộng rãi trong đường ống nước sinh hoạt dân dụng, mạng lưới cấp nước kỹ thuật các tòa nhà và các trạm bơm phụ trợ nhờ khả năng đóng ngắt nhanh chóng.

Hệ thống khí nén

Là thiết bị tiêu chuẩn trên các tuyến ống dẫn khí nén nhà xưởng, trạm máy nén khí và các thiết bị tự động hóa khí nén nhờ tính năng thao tác nhanh, chịu áp tốt.

Hệ thống công nghiệp nhẹ

Được lắp đặt trong các dây chuyền dẫn nước làm mát, dầu truyền động hoặc các loại hóa chất loãng tương thích với vật liệu cấu thành van.

Hệ thống HVAC

Xuất hiện dày đặc trong các cụm phân phối nước lạnh (chilled water) và hệ thống đường ống phụ trợ của điều hòa trung tâm.

Thiết bị máy móc OEM

Được tích hợp sẵn trên các cụm máy bơm, nồi hơi, máy nén khí như một thiết bị cô lập cục bộ giúp kỹ thuật viên dễ dàng cô lập thiết bị khi cần bảo trì, sửa chữa mà không phải xả toàn bộ hệ thống lớn.

Lưu ý quan trọng: Khả năng tương thích môi chất phải được kiểm tra kỹ dựa trên tổng thể vật liệu (Thân + Bi + Trục + Gioăng làm kín) kết hợp với thông số áp lực và nhiệt độ, không được chủ quan chỉ dựa vào tên gọi chung chung là "van bi".

Những sai lầm thường gặp khi chọn van bi kết nối dạng ren

• Sai lầm 1: Chỉ nhìn kích thước danh nghĩa (ví dụ thấy 1 inch rồi mua ngay) mà hoàn toàn bỏ qua việc kiểm tra tiêu chuẩn ren (BSP hay NPT).

• Sai lầm 2: Nhầm lẫn giữa hai hệ ren BSP và NPT. Dẫn đến tình trạng không thể vặn siết vào ống, làm hỏng hóc bước ren hoặc gây rò rỉ áp lực nguy hiểm khi vận hành.

• Sai lầm 3: Chọn sai vật liệu van. Dùng van đồng cho môi trường hóa chất ăn mòn mạnh hoặc dùng van inox kém chất lượng gây rỉ sét chỉ sau thời gian ngắn.

• Sai lầm 4: Bỏ qua thông số áp suất và nhiệt độ. Lắp van có định mức PN10 vào hệ thống áp lực cao khiến thân van bị nứt vỡ.

• Sai lầm 5: Dùng van bi on/off để điều tiết lưu lượng liên tục. Khiến gioăng PTFE bị mài mòn nhanh chóng, mất khả năng làm kín.

• Sai lầm 6: Sử dụng băng tan hoặc keo khóa ren không đúng cách. Quá nhiều vật liệu làm kín thừa có thể tràn vào buồng van, làm kẹt viên bi hoặc gây tắc nghẽn đường ống.

Lưu ý khi lắp đặt threaded ball valve

• Trước khi lắp đặt: Xác nhận chắc chắn loại ren trên van khớp hoàn toàn với đường ống. Vệ sinh sạch sẽ mạt bích, mạt hàn, bụi bẩn bám ở đầu ống. Kiểm tra không gian xung quanh xem có đủ chỗ để xoay tay gạt 90 độ hay không.

• Trong quá trình lắp: Sử dụng vật liệu làm kín ren chuyên dụng (như băng tan PTFE hoặc keo khóa ren) với lượng vừa đủ. Dùng mỏ lết hoặc cờ lê vặn đúng lực vào phần lục giác của thân van; tuyệt đối không dùng lực vặn xoắn trực tiếp qua tay gạt vì dễ làm cong trục van. Không siết quá mạnh tay gây nứt vỡ ren trong hoặc biến dạng thân van.

• Sau khi lắp: Mở van từ từ để tránh hiện tượng sốc áp thủy lực đột ngột. Kiểm tra kỹ lưỡng các mối nối ren bằng nước xà phòng để đảm bảo không có hiện tượng rò rỉ. Kiểm tra hành trình đóng mở và vận hành thử áp suất hệ thống.

Câu hỏi thường gặp về van bi kết nối dạng ren

Ball valve threaded là gì?

Van bi kết nối dạng ren là dòng van bi sử dụng kết nối ren để liên kết trực tiếp với đường ống hoặc phụ kiện. Van thực hiện đóng hoặc mở dòng lưu chất thông qua việc xoay viên bi đục lỗ bên trong một góc khoảng 90 độ.

Van bi kết nối dạng ren có những loại ren nào?

Sản phẩm có thể gặp nhiều biến thể như ren trong (female), ren ngoài (male), kết hợp ren trong-ngoài, đồng thời đi kèm các tiêu chuẩn ren phổ biến quốc tế như BSP (Anh) hoặc NPT (Mỹ) tùy thuộc vào model sản xuất.

BSP và NPT có lắp chung được với nhau không?

Không nên mặc định là có thể lắp chung. BSP và NPT sở hữu tiêu chuẩn bước ren và góc ren khác nhau (BSP 55 độ, NPT 60 độ). Việc lắp lẫn lộn sẽ làm hỏng bước ren và gây rò rỉ áp suất nguy hiểm.

Nên chọn van bi ren inox 304 hay 316?

Sự lựa chọn phụ thuộc vào môi chất thực tế. Inox 304 là lựa chọn phổ biến, tối ưu chi phí cho các hệ thống nước thông thường. Inox 316 được chỉ định khi hệ thống yêu cầu khả năng chống ăn mòn hóa học cao hơn, tuy nhiên không phải ứng dụng nào cũng bắt buộc dùng 316.

Van bi kết nối dạng ren có phù hợp để điều tiết lưu lượng không?

Không. Van bi được thiết kế chuyên dụng cho nhiệm vụ đóng/mở nhanh (on/off). Nếu bạn dùng van bi để tiết lưu dòng chảy thường xuyên, gioăng làm kín bên trong sẽ nhanh chóng bị mài mòn và làm hỏng khả năng làm kín của van.

Chọn đúng van bi kết nối dạng ren để đảm bảo kín và vận hành ổn định

Việc trang bị kiến thức chuẩn xác về cấu tạo, phân loại và tiêu chuẩn kỹ thuật sẽ giúp bạn hoàn toàn chủ động trong việc lựa chọn thiết bị cho hệ thống. Ball valve threaded là giải pháp van bi kết nối ren gọn nhẹ, hiệu quả và tối ưu chi phí cho các đường ống quy mô vừa và nhỏ.

Điểm mấu chốt khi đầu tư không nằm ở hình thức bề ngoài mà phụ thuộc vào việc kiểm soát chặt chẽ các thông số cốt lõi: kích thước danh định, tiêu chuẩn ren (đặc biệt phân biệt rõ BSP và NPT), vật liệu thân van, chất lượng gioăng seat, cùng giới hạn áp suất và nhiệt độ làm việc. Đánh giá đúng các yếu tố này giúp hệ thống của bạn vận hành an toàn, bền bỉ, triệt tiêu hoàn toàn rủi ro rò rỉ.
