Hướng dẫn toàn diện về electric knife gate valve: Cấu tạo, Nguyên lý và Cách lựa chọn chuẩn xác

Trong các hệ thống xử lý nước thải, bùn, khoáng sản, giấy, xi măng hoặc vật liệu dạng slurry, van phải làm việc với môi chất chứa nhiều chất rắn lơ lửng. Nếu sử dụng các giải pháp đóng mở thủ công truyền thống, việc vận hành tại các vị trí trên cao, dưới lòng đất hoặc trong các dây chuyền tự động hóa sẽ tiêu tốn rất nhiều thời gian và nhân công. Đây là lúc electric knife gate valve trở thành thiết bị không thể thiếu.

Để tối ưu hóa hiệu suất đầu tư và tránh những sự cố gián đoạn tốn kém, việc hiểu rõ bản chất van dao điều khiển điện là gì, cách cấu tạo, thông số kỹ thuật và tiêu chí chọn bộ truyền động điện (actuator) là điều kiện cốt lõi đối với mọi kỹ sư và nhà đầu tư.

Electric Knife Gate Valve – giải pháp tự động hóa van dao trong hệ thống công nghiệp

Việc sử dụng sai loại van trong môi trường chứa chất rắn hoặc bùn đặc có thể gây kẹt kẹt đĩa, hỏng gioăng làm kín và rò rỉ nghiêm trọng. Trang bị kiến thức chuyên sâu về van dao điều khiển điện giúp các nhà máy tự động hóa hoàn toàn quy trình kiểm soát dòng chảy, bảo vệ an toàn cho toàn bộ mạng lưới đường ống.

Van dao điều khiển điện là gì?

Electric knife gate valve (van dao điều khiển điện) là dòng van dao được trang bị bộ truyền động điện (electric actuator) để thực hiện thao tác đóng hoặc mở tự động mà không cần tác động lực tay cơ học. Thiết bị sử dụng một tấm dao/plate di chuyển theo phương tuyến tính để cắt và ngăn dòng môi chất, đặc biệt phù hợp với các hệ thống chứa chất rắn, bùn hoặc slurry tùy theo cấu hình thiết kế.

Cần làm rõ bản chất thuật ngữ kỹ thuật:

• Knife gate valve = Van dao.

• Electric = Vận hành bằng mô-tơ điện (actuator).

Thiết bị này có thể vận hành linh hoạt tại chỗ (local), từ xa (remote) hoặc đồng bộ theo tín hiệu điều khiển tự động hóa từ phòng điều khiển trung tâm. Cần lưu ý rằng từ "electric" biểu thị phương thức truyền động chứ không phải vật liệu chế tạo van. Một dòng van dao điều khiển điện có thể được sản xuất từ nhiều mác vật liệu khác nhau như gang xám (cast iron), gang cầu (ductile iron), thép carbon hoặc thép không gỉ (stainless steel).

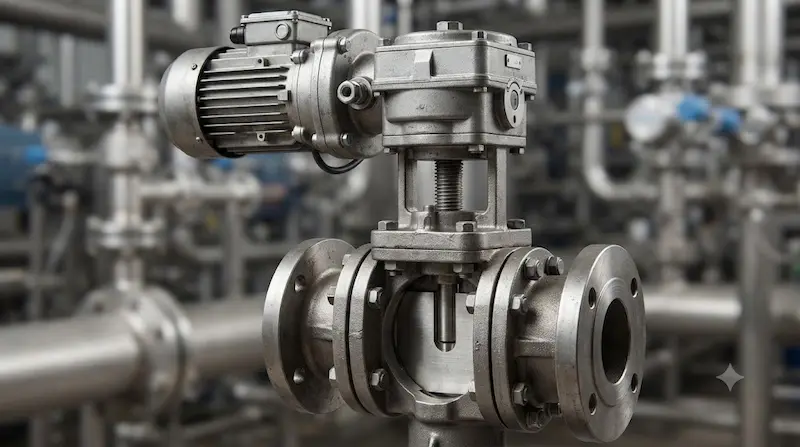

Cấu tạo và nguyên lý hoạt động của van dao điều khiển điện

Cấu tạo chi tiết

• Thân van (Body): Khung chịu lực chính của van.

• Tấm dao (Knife / Gate plate): Tấm kim loại sắc bén di chuyển tịnh tiến để cắt dòng chảy.

• Trục van (Stem): Truyền lực từ động cơ điện xuống tấm dao.

• Ghế làm kín (Seat): Đảm bảo độ kín khít khi van đóng hoàn toàn.

• Nắp van / Khung đỡ (Bonnet / Yoke): Cố định kết cấu và bảo vệ trục van.

• Bộ truyền động điện (Electric actuator): Cung cấp mô-men xoắn để vận hành van.

• Công tắc giới hạn (Limit switch): Phản hồi tín hiệu vị trí mở hoặc đóng của van.

Nguyên lý hoạt động

Khác với van bướm hay van bi sử dụng chuyển động xoay góc, van dao sử dụng chuyển động tuyến tính theo chiều thẳng đứng:

1. Actuator điện nhận tín hiệu điều khiển từ hệ thống.

2. Động cơ bên trong actuator tạo ra chuyển động quay.

3. Hộp giảm tốc và cơ cấu truyền động biến đổi chuyển động quay thành chuyển động tịnh tiến của trục van (stem).

4. Trục van kéo hoặc đẩy tấm dao (knife plate) di chuyển lên trên để mở van hoặc trượt xuống dưới để cắt và đóng kín dòng chảy.

Các loại Electric Knife Gate Valve phổ biến

Việc phân loại van dao điều khiển điện thường dựa trên kiểu kết nối đường ống, cấu trúc thân và khả năng làm kín để phù hợp với từng môi chất thực tế:

• Wafer van dao điều khiển điện: Kết cấu mỏng gọn, kẹp trực tiếp giữa hai mặt bích đường ống, tiết kiệm không gian lắp đặt.

• Lug van dao điều khiển điện: Thân van được đúc các tai ren bu-lông riêng biệt, thuận tiện cho việc tháo lắp và bảo trì một phía đường ống.

• Flanged van dao điều khiển điện: Thiết kế hai đầu có mặt bích liền thân, tạo độ chắc chắn tuyệt đối cho các hệ thống áp lực công nghiệp.

• Unidirectional / Bidirectional (1 chiều hoặc 2 chiều): Cần kiểm tra kỹ thiết kế của model vì không phải mọi van dao đều có khả năng làm kín tốt ở cả hai hướng dòng chảy.

• Soft Seat / Metal Seat: Ghế mềm (EPDM, PTFE, NBR) cho độ kín cao, trong khi ghế kim loại (Metal seat) phù hợp với môi trường nhiệt độ cao hoặc có hàm lượng hạt rắn mài mòn lớn.

Thông số van dao điều khiển điện cần kiểm tra trước khi mua

Để lựa chọn chính xác thiết bị cho hệ thống, các kỹ sư cần kiểm tra kỹ lưỡng danh mục thông số kỹ thuật cốt lõi:

1. Kích thước danh nghĩa: Phù hợp quy cách đường ống từ DN50, DN80, DN100, DN150, DN200, DN250, DN300, DN400 đến DN500 và các khổ lớn hơn.

2. Áp suất làm việc (Pressure Rating): Kiểm tra khả năng chịu áp của van theo chuẩn PN6, PN10, PN16 hoặc Class 150. Không được mặc định mọi van dao đều chịu chung một định mức áp suất.

3. Vật liệu thân van: Gang, thép carbon hoặc thép không gỉ.

4. Vật liệu tấm dao: Thành phần cực kỳ quan trọng nếu môi chất có tính ăn mòn hoặc chứa chất rắn mài mòn.

5. Vật liệu ghế làm kín (Seat): EPDM, PTFE, NBR hoặc ghế kim loại phù hợp với nhiệt độ lưu chất.

6. Điện áp bộ truyền động (Actuator Voltage): Các mức điện áp phổ biến gồm 24VDC, 220VAC hoặc 380VAC 3 pha.

7. Mô-men xoắn và lực đẩy (Torque / Thrust): Phải đảm bảo động cơ điện đủ công suất để vận hành van trong điều kiện tải nặng.

8. Phương thức điều khiển: Kiểu đóng mở On/Off hoặc điều tiết tuyến tính (Modulating).

Vì sao nên sử dụng Electric Knife Gate Valve?

Đầu tư hệ thống van dao điều khiển điện mang lại những giá trị vận hành vượt trội so với phương pháp thủ công:

• Tự động hóa toàn diện: Thay vì nhân viên phải di chuyển đến từng vị trí xa xôi để vặn tay quay, actuator điện có thể tự động nhận tín hiệu điều khiển từ xa.

• Giải quyết bài toán vị trí khó tiếp cận: Cực kỳ hiệu quả khi lắp đặt trên các tuyến ống trên cao, dưới lòng đất, trong hầm kỹ thuật hoặc khu vực hóa chất độc hại.

• Tích hợp linh hoạt vào hệ thống trung tâm: Dễ dàng kết nối với mạng lưới PLC, DCS hoặc SCADA của nhà máy để quản lý tập trung hàng trăm thiết bị cùng lúc.

• Giảm thiểu nhân công vận hành: Tối ưu hóa chi phí nhân sự và nâng cao độ chính xác, an toàn cho toàn bộ dây chuyền sản xuất.

Tuy nhiên, hiệu quả thực tế của van dao điều khiển điện còn phụ thuộc vào sự đồng bộ giữa van cơ khí, vật liệu ghế đệm, mô-men xoắn của actuator và đặc tính lý hóa của môi chất.

Electric Knife Gate Valve khác gì Knife Gate Valve thủ công?

Nếu vị trí lắp đặt thuận lợi, tần suất đóng mở thấp, van thủ công có thể là giải pháp tiết kiệm. Ngược lại, trong các nhà máy hiện đại, van dao điều khiển điện là tiêu chuẩn bắt buộc.

Electric Knife Gate Valve có dùng cho bùn và slurry không?

Thiết bị này được thiết kế chuyên dụng cho các ứng dụng liên quan đến bùn (sludge), quặng đuôi (slurry), nước thải công nghiệp nặng hoặc các chất lỏng chứa nhiều thành phần rắn lơ lửng.

Tấm dao sắc bén (knife plate) có khả năng cắt xuyên qua các lớp vật liệu xơ sợi, bùn đặc hoặc cặn bẩn mà các dòng van thông thường như van bướm hay van bi dễ bị kẹt cứng. Tuy nhiên, không thể áp dụng một cách cảm tính mà cần kiểm tra kỹ lưỡng các yếu tố: hàm lượng chất rắn, kích thước hạt mài mòn, độ nhớt, áp suất và nhiệt độ vận hành để chọn đúng model chịu tải của nhà sản xuất.

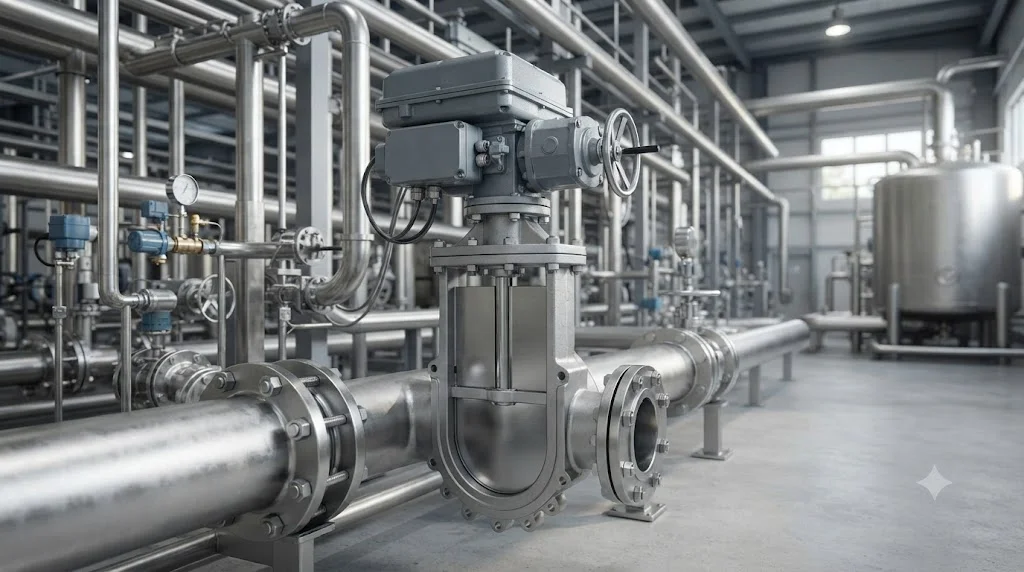

electric knife gate valve được sử dụng ở đâu?

• Hệ thống xử lý nước thải: Kiểm soát bùn thải, nước thải đô thị và các dòng lưu chất chứa hàm lượng chất rắn cao.

• Nhà máy sản xuất giấy và bột giấy: Vận chuyển dòng bột giấy (pulp), dung dịch sợi và nước thải công nghệ.

• Ngành khai khoáng: [chèn link: van hệ thống khai khoáng] Xử lý bùn quặng (slurry), khoáng sản nghiền và các chất lỏng mài mòn mạnh.

• Nhà máy xi măng: Kiểm soát các đường ống vận chuyển nguyên liệu dạng bột, hạt hoặc bùn thải từ quá trình lọc bụi.

• Nhà máy nhiệt điện: Xử lý hệ thống tro xỉ ướt, bùn thải và các dung môi chứa tạp chất.

• Ngành hóa chất: Lắp đặt tại các hệ thống đường ống dẫn hóa chất lỏng có độ nhớt cao theo đúng tiêu chuẩn tương thích vật liệu.

Khi nào nên chọn van dao điều khiển điện?

• Khi hệ thống yêu cầu thao tác đóng mở van hoàn toàn tự động từ xa.

• Khi đường ống nằm ở các vị trí hiểm trở, trên cao hoặc khu vực hạn chế không gian tiếp cận.

• Khi nhà máy sở hữu hệ thống hàng loạt van cần điều khiển tập trung qua trung tâm.

• Khi hệ thống vận hành tích hợp các nền tảng điều khiển tự động như PLC, DCS hoặc SCADA.

• Khi môi chất là bùn, nước thải nặng hoặc slurry phù hợp với cấu trúc van dao.

Không nên chọn ngay thiết bị này nếu mục đích chính là điều tiết lưu lượng liên tục (vì van dao thiên về chức năng đóng ngắt cô lập), hoặc khi môi chất vượt quá giới hạn chịu đựng của vật liệu ghế van và mô-men xoắn của actuator.

7 sai lầm thường gặp khi chọn Electric Knife Gate Valve

• Chỉ lựa chọn van dựa vào đường kính danh nghĩa DN mà bỏ qua thông số áp lực hệ thống PN.

• Không xác định rõ tính chất môi chất (hàm lượng chất rắn, độ mài mòn) dẫn đến hỏng dao và rò rỉ nhanh chóng.

• Lựa chọn bộ truyền động điện (actuator) chỉ dựa vào điện áp mà bỏ qua mô-men xoắn (torque) cần thiết để vận hành van.

• Bỏ qua việc kiểm tra lực đẩy (thrust) và chu kỳ làm việc (duty cycle) của động cơ.

• Không kiểm tra vật liệu chế tạo gioăng làm kín (seat) phù hợp với nhiệt độ và hóa chất lưu chất.

• Mặc định mọi dòng van dao đều có khả năng làm kín tốt ở cả hai chiều dòng chảy (bidirectional).

• Lạm dụng van dao để điều tiết lưu lượng liên tục ở các góc mở trung gian gây mòn lệch tấm dao.

Cách chọn van dao điều khiển điện theo 8 bước chuẩn xác

1. Bước 1: Xác định rõ môi chất làm việc (nước thải, sludge, slurry, bột xi măng hay hóa chất).

2. Bước 2: Xác định kích thước đường ống tương ứng (DN50, DN100, DN200...).

3. Bước 3: Xác định áp suất làm việc tối đa của hệ thống (PN10, PN16, Class 150).

4. Bước 4: Xác định biên độ nhiệt độ vận hành của lưu chất.

5. Bước 5: Lựa chọn vật liệu chế tạo phần thân (Body), tấm dao (Knife) và gioăng ghế (Seat).

6. Bước 6: Chọn kiểu kết nối đường ống phù hợp (Wafer, Lug hoặc Flanged).

7. Bước 7: Tính toán lựa chọn actuator điện với các thông số: điện áp (220V/380V), mô-men xoắn (torque), cấp bảo vệ chống nước bụi (IP rating) và công tắc hành trình phản hồi.

8. Bước 8: Xác định phương thức điều khiển tích hợp (Local, Remote, PLC/SCADA).

Checklist trước khi đặt mua Electric Knife Gate Valve

Câu hỏi thường gặp về van dao điều khiển điện

Electric Knife Gate Valve là gì?

Đây là dòng van dao được tích hợp bộ truyền động điện tử tự động, sử dụng tấm dao di chuyển tuyến tính để đóng ngắt dòng chảy, chuyên dùng cho các hệ thống công nghiệp chứa chất rắn và bùn thải.

Van dao điều khiển điện dùng cho bùn được không?

Có thể. Thiết kế tấm dao sắc bén giúp van cắt qua các lớp bùn đặc, slurry hoặc cặn bẩn hiệu quả, tuy nhiên cần kiểm tra kỹ nồng độ chất rắn và kích thước hạt để chọn đúng model.

Van dao điều khiển điện có điều tiết lưu lượng được không?

Không nên. Van dao chủ yếu được thiết kế cho chức năng đóng ngắt cô lập dòng chảy (On/Off). Việc sử dụng van dao để điều tiết liên tục có thể gây mòn lệch tấm dao và rò rỉ hệ thống.

Nên chọn actuator điện 220V hay 380V?

Việc lựa chọn phụ thuộc vào nguồn điện sẵn có tại nhà máy, công suất mô-men xoắn yêu cầu, tần suất đóng mở và quy mô của hệ thống tự động hóa.

Van dao điều khiển điện khác gì van dao khí nén?

Van dao điện sử dụng mô-tơ điện để vận hành, cho hành trình chuyển động êm ái và dễ tích hợp mạng lưới điện thông minh; trong khi van dao khí nén sử dụng áp lực khí nén với tốc độ đóng mở nhanh hơn.

Van dao điều khiển điện – lựa chọn van dao cho hệ thống tự động hóa

Việc ứng dụng van dao điều khiển điện mang lại bước tiến đột phá cho các hệ thống đường ống công nghiệp hiện đại. Thiết bị là sự kết hợp hoàn hảo giữa cơ cấu van dao chuyên dụng và bộ truyền động điện thông minh, giúp giải quyết triệt để các bài toán khó khăn về bùn thải, slurry và tự động hóa điều khiển từ xa.
