Hướng dẫn toàn diện về van 1 inch: Phân loại, Tiêu chuẩn kỹ thuật và Cách lựa chọn chuẩn xác

Khi thay van cho đường ống nước, nhiều người chỉ cần nói với người bán “tôi cần van 1 inch”. Tuy nhiên, thông tin ngắn gọn này chưa đủ để xác định chính xác sản phẩm bạn cần. Bởi cụm từ “1 inch” mới chỉ biểu thị kích thước danh nghĩa hoặc quy cách kết nối theo thói quen của hệ thống, trong khi người mua còn phải xác định rõ loại thiết bị cần dùng như van bi hay van cổng, kết nối ren trong hay ren ngoài, vật liệu đồng, inox hay nhựa, áp suất định mức PN10 hay PN16, sử dụng cho nước nóng hay nước lạnh, và lắp đặt trong hệ thống dân dụng hay công nghiệp.

Vì vậy, hiểu đúng về van 1inch và biết cách lựa chọn loại van phù hợp sẽ giúp tránh mua nhầm sản phẩm, lắp không vừa, gây hạn chế lưu lượng dòng chảy hoặc dẫn đến sự cố rò rỉ tốn kém chi phí thay thế.

Van 1 inch là kích thước gì và được dùng ở đâu?

Việc chọn nhầm thiết bị do hiểu sai thông số kỹ thuật là sai lầm phổ biến trong thi công hệ thống cấp nước. Khi hệ thống yêu cầu một van 1inch, việc chỉ quan tâm đến kích thước mà bỏ qua tính chất môi chất hay kiểu ren kết nối sẽ làm gián đoạn vận hành. Hiểu rõ quy cách thực tế giúp đảm bảo dòng chảy ổn định, tối ưu hóa áp lực và bảo vệ toàn bộ mạng lưới đường ống khỏi các nguy cơ hư hỏng phát sinh.

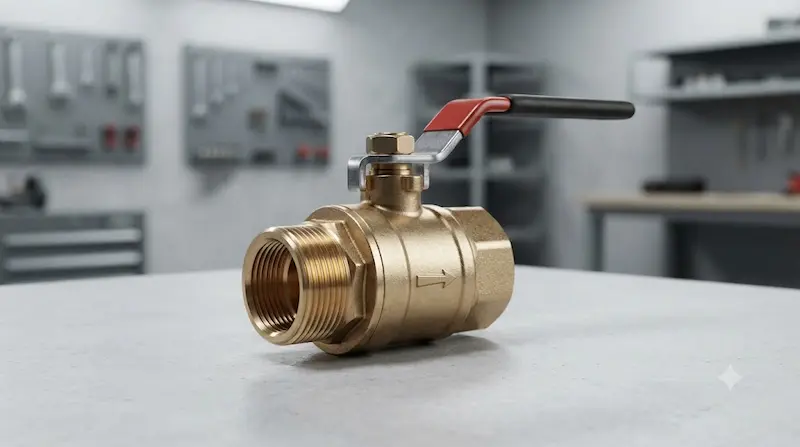

Van 1 inch là gì?

Van 1 inch là cách gọi các loại van có kích thước danh nghĩa hoặc kích thước kết nối tương ứng khoảng 1 inch, thường được sử dụng trên các hệ thống đường ống nước, khí và chất lỏng. Thuật ngữ “1 inch” không xác định cơ cấu vận hành của van mà chỉ liên quan đến quy cách kích thước; vì vậy, từ van bi , van cổng, van một chiều, van bướm cho đến van điện từ hay van giảm áp đều có thể có phiên bản 1 inch.

Cần nhấn mạnh rằng van 1inch không phải là tên một loại van riêng biệt mà bao gồm nhiều chủng loại đa dạng:

• Van bi 1 inch

• Van cổng 1 inch

• Van một chiều 1 inch

• Van cầu 1 inch

• Van bướm 1 inch (tùy thiết kế)

• Van điện từ 1 inch

• Van giảm áp 1 inch

Van 1 inch tương đương DN bao nhiêu?

Quy cách 1 inch thường tương ứng với kích thước NPS 1 và được quy đổi tiêu chuẩn sang DN25 trong hệ thống danh nghĩa công nghiệp.

Có phải đường kính thực tế là 25,4 mm?

Không nên hiểu như vậy. Mặc dù 1 inch về mặt đơn vị chiều dài bằng 25,4 mm, nhưng quy chuẩn DN25 không có nghĩa đường kính thông thủy hoặc đường kính ngoài của mọi van 1inch đều bằng đúng con số này. Thông số thực tế phụ thuộc vào tiêu chuẩn gia công ren và độ dày thành vật liệu của từng hãng sản xuất.

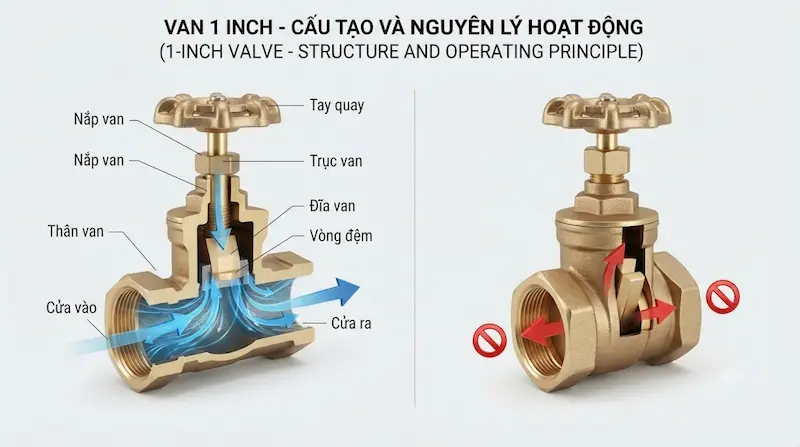

Nguyên lý hoạt động của van 1inch

Không có một nguyên lý vận hành duy nhất áp dụng cho mọi van 1inch, bởi cơ chế phụ thuộc hoàn toàn vào chủng loại van cụ thể:

• Van bi 1 inch: Sử dụng viên bi khoét lỗ xuyên tâm kết hợp tay gạt. Khi lỗ thẳng hàng với ống thì mở, khi xoay vuông góc thì đóng kín dòng chảy.

• Van cổng 1 inch: Đĩa cánh van di chuyển tịnh tiến theo phương thẳng đứng lên hoặc xuống để mở hoặc đóng chặn dòng chảy.

• Van một chiều 1 inch: Tự động cho phép dòng chất lỏng đi theo một hướng định sẵn và tự động chặn đứng dòng chảy ngược.

• Van cầu 1 inch: Đĩa van nâng hạ theo quỹ đạo vuông góc với ghế van, phù hợp cho việc điều tiết lưu lượng chi tiết.

Cùng kích thước 1 inch nhưng khả năng lưu lượng, tổn thất áp suất (pressure drop) và mục đích sử dụng hoàn toàn khác nhau do cấu tạo nội thất bên trong không giống nhau.

Các loại van 1 inch phổ biến hiện nay

Van bi 1 inch

• Đặc điểm: Tốc độ đóng mở cực nhanh chỉ với góc xoay tay gạt 90 độ, kết cấu đơn giản, chắc chắn.

• Ứng dụng: Đóng mở nhanh nguồn nước, khí nén và các chất lỏng tương thích.

Van cổng 1 inch

• Ưu điểm: Phù hợp cho chức năng đóng mở hoàn toàn tuyến ống chính với tổn thất lưu lượng thấp.

• Lưu ý: Không nên dùng van cổng như van điều tiết lưu lượng liên tục nếu không được thiết kế chuyên dụng.

Van một chiều 1 inch

• Chức năng: Ngăn chặn tuyệt đối dòng nước chảy ngược, bảo vệ máy bơm không bị quay ngược cánh và kiểm soát hướng dòng chảy ổn định.

Van cầu 1 inch

• Đặc điểm: Thiết kế cho phép điều tiết lưu lượng dòng chảy chính xác hơn các dòng van đóng mở nhanh thông thường.

Van điện từ 1 inch

• Đặc điểm: Sử dụng cuộn coil điện từ để điều khiển trạng thái đóng mở tự động từ xa.

Van giảm áp 1 inch

• Chức năng: Tự động hạ áp suất đầu vào cao xuống mức áp suất đầu ra an toàn và ổn định cho hệ thống phía sau.

Van 1inch bằng đồng, inox hay nhựa nên chọn loại nào?

• Van đồng 1 inch: Phù hợp phổ biến với hệ thống nước dân dụng, đường ống nước sinh hoạt và nước nóng tùy model. Ưu điểm là dễ gia công, kết cấu vững chắc và chi phí hợp lý.

• Van inox 1 inch: Lựa chọn tối ưu khi hệ thống yêu cầu khả năng chống ăn mòn vượt trội, độ bền cơ học cao và đáp ứng môi trường làm việc khắt khe (inox 304 hoặc inox 316).

• Van nhựa 1 inch: Thích hợp cho hệ thống cấp nước tưới tiêu, xử lý nước hoặc môi trường hóa chất lỏng ăn mòn tương thích.

Vật liệu tốt nhất không phụ thuộc vào cảm tính mà quyết định bởi: môi chất + nhiệt độ + áp suất + môi trường lắp đặt + ngân sách + yêu cầu tuổi thọ.

Thông số van 1 inch cần kiểm tra trước khi mua

1. Kích thước: Đối chiếu thông số 1 inch, NPS 1, DN25 và kích thước kết nối thực tế.

2. Kiểu kết nối: Ren trong, ren ngoài, kết nối hỗn hợp ren trong - ren ngoài, mặt bích hoặc dạng socket dán keo (đối với van nhựa).

3. Tiêu chuẩn ren: Phân biệt rõ chuẩn ren BSP (Anh) và NPT (Mỹ) vì chúng không thể lắp lẫn trực tiếp với nhau.

4. Áp suất làm việc: Xác định mức áp suất định mức PN10, PN16, PN25 hoặc Class rating phù hợp với hệ thống.

5. Vật liệu chế tạo: Đồng, inox 304, inox 316, gang hoặc nhựa kỹ thuật.

6. Nhiệt độ làm việc: Đặc biệt quan trọng đối với hệ thống nước nóng hoặc hơi nóng công nghiệp.

7. Kiểu vận hành: Tay gạt cơ học, tay quay vô lăng, truyền động điện từ hoặc khí nén.

So sánh van bi 1 inch và van cổng 1 inch

Nếu nhu cầu thực tế là đóng/mở dòng chảy nhanh chóng, van bi 1 inch là lựa chọn thuận tiện nhất. Trường hợp hệ thống yêu cầu van cổng truyền thống cho tuyến ống chính, van cổng đáp ứng tốt tiêu chí kết cấu. Hãy chọn van theo chức năng hệ thống yêu cầu thay vì chỉ nhìn vào kích thước.

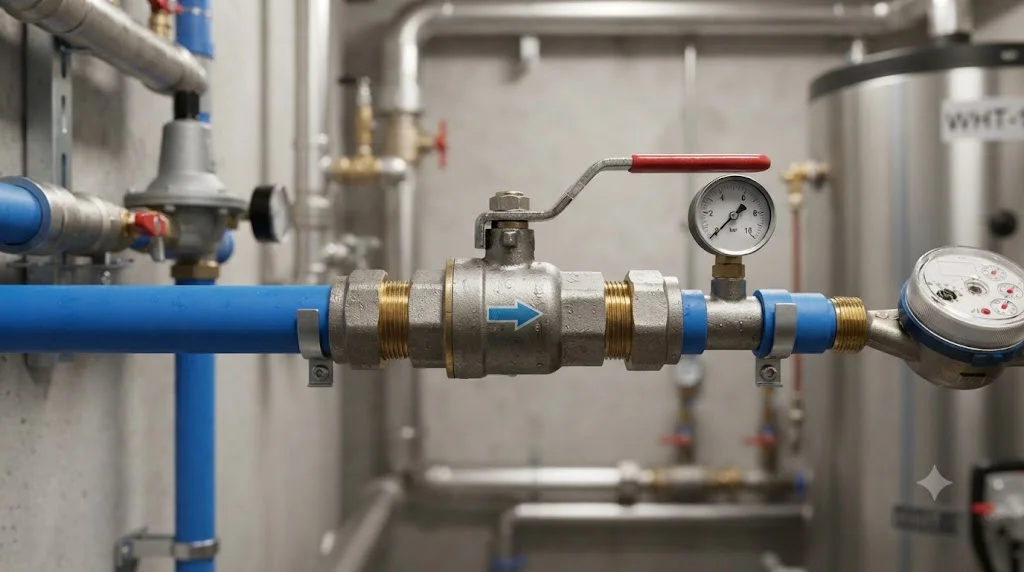

Ứng dụng thực tế của van 1inch

• Hệ thống cấp nước dân dụng: Lắp đặt tại đường nước tổng gia đình, trước bồn chứa hoặc ngay cửa hút/đẩy của máy bơm nước.

• Hệ thống tưới tự động: Sử dụng phổ biến dòng van bi, van điện từ hoặc van một chiều 1 inch để phân chia khu vực tưới.

• Hệ thống bơm tăng áp: Kiểm soát áp lực dòng chảy và ngăn dòng chảy ngược bảo vệ thiết bị.

• Hệ thống khí nén: Một số dòng van chuyên dụng đáp ứng tốt môi chất khí, yêu cầu chọn đúng vật liệu gioăng kín.

• Hệ thống công nghiệp: Ứng dụng trong đường ống nước làm mát (cooling water), nước kỹ thuật (process piping) và các cụm van điều khiển tự động.

Khi nào cần dùng các loại van 1 inch khác nhau?

• Cần đóng/mở nhanh: Chọn van bi 1 inch.

• Cần ngăn nước chảy ngược: Chọn van một chiều 1 inch.

• Cần điều tiết lưu lượng dòng chảy: Xem xét van cầu hoặc van điều khiển phù hợp.

• Cần điều khiển tự động từ xa: Xem xét van điện từ 1 inch hoặc van điều khiển khí nén.

• Cần giảm áp lực đường ống: Chọn van giảm áp 1 inch chuyên dụng.

7 sai lầm phổ biến khi chọn van 1inch

• Nghĩ 1 inch luôn bằng đúng đường kính thực tế 25,4 mm: Dẫn đến nhầm lẫn kích thước khi lắp đặt.

• Không kiểm tra quy cách DN/NPS: Bỏ qua tiêu chuẩn quốc tế của thiết bị.

• Bỏ qua tiêu chuẩn ren: Lắp nhầm giữa chuẩn ren BSP và NPT gây rò rỉ, hỏng ren kết nối.

• Chỉ chọn theo kích thước mà quên chức năng: Cùng là van 1inch nhưng van bi, van cổng và van một chiều thực hiện các nhiệm vụ hoàn toàn khác nhau.

• Chọn sai vật liệu chế tạo: Dùng van đồng cho môi trường hóa chất ăn mòn mạnh hoặc nhiệt độ không phù hợp.

• Không kiểm tra áp suất làm việc: Van không chịu được áp suất thực tế của bơm gây nứt vỡ thân van.

• Mua van chỉ dựa vào giá rẻ: Sản phẩm giá rẻ sai thông số gây rò rỉ, sụt áp, hỏng hóc và tốn kém chi phí thay thế sớm.

Checklist chọn van 1inch đúng nhu cầu

Trước khi mua thiết bị, cần kiểm tra kỹ lưỡng các yếu tố kỹ thuật:

• Kích thước danh nghĩa: 1 inch / NPS 1 / DN25.

• Chủng loại van cần dùng (bi, cổng, một chiều, cầu, điện từ...).

• Mục đích chức năng: đóng mở, một chiều, điều tiết hay giảm áp.

• Kiểu kết nối ren trong, ren ngoài hay mặt bích.

• Tiêu chuẩn ren tương thích (BSP hoặc NPT).

• Vật liệu thân van (đồng, inox, nhựa, gang).

• Vật liệu gioăng làm kín.

• Áp suất làm việc tối đa của hệ thống (Working pressure).

• Giới hạn nhiệt độ vận hành.

• Tính chất môi chất (nước sạch, nước nóng, khí, hóa chất).

• Hướng lắp đặt và không gian thi công.

• Lưu lượng yêu cầu qua van.

Cách kiểm tra nhanh trước khi lắp đặt:

• Đối chiếu các thông số khắc nổi trên thân van.

• Kiểm tra loại ren và bước ren kết nối.

• Kiểm tra hướng dòng chảy nếu lắp van một chiều.

• Kiểm tra độ toàn vẹn của gioăng làm kín.

• Tiến hành lắp thử nghiệm theo đúng tiêu chuẩn kỹ thuật và vận hành thử để kiểm tra rò rỉ.

Câu hỏi thường gặp về van 1inch

Van 1 inch là DN bao nhiêu?

Van 1inch thường được quy đổi tương ứng với DN25 trong hệ thống kích thước danh nghĩa. Tuy nhiên, cần kiểm tra kỹ tiêu chuẩn sản phẩm vì kích thước danh nghĩa không đồng nghĩa với việc đường kính thực tế luôn bằng 25,4 mm.

Van 1inch có phải đường kính 25,4 mm không?

Không. 1 inch = 25,4 mm là quy đổi đơn vị chiều dài hình học, nhưng kích thước thực tế của thân van, đường kính thông thủy hoặc chân ren phụ thuộc hoàn toàn vào tiêu chuẩn chế tạo của nhà sản xuất.

Van 1inch gồm những loại nào?

Có rất nhiều chủng loại khác nhau như van bi, van cổng, van một chiều, van cầu, van điện từ và van giảm áp, phục vụ các mục đích kiểm soát dòng chảy khác nhau trong hệ thống.

Van bi 1 inch hay van cổng 1 inch tốt hơn?

Không có loại nào vượt trội hơn trong mọi tình huống. Van bi tối ưu khi cần thao tác đóng mở nhanh, trong khi van cổng thích hợp cho các vị trí ngắt dòng cơ bản trên tuyến ống chính.

Van 1inch nên chọn ren BSP hay NPT?

Phải lựa chọn theo tiêu chuẩn ren sẵn có trên đường ống và phụ kiện kết nối của công trình. Tuyệt đối không mặc định các tiêu chuẩn ren khác nhau có thể vặn khít trực tiếp với nhau.

Chọn van 1 inch theo đúng kích thước và mục đích sử dụng

Thiết bị van 1inch đóng vai trò thiết yếu trong việc điều tiết và kiểm soát mạng lưới đường ống dân dụng cũng như công nghiệp. Việc nắm rõ các yếu tố kỹ thuật cốt lõi như quy cách NPS 1 / DN25, phân biệt chủng loại, kiểm tra tiêu chuẩn ren, vật liệu chế tạo và áp suất làm việc sẽ giúp hệ thống vận hành bền bỉ, an toàn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 1 inch
