Van 3 2 là gì? Cấu tạo, Nguyên lý và Kinh nghiệm Chọn Mua Chuẩn Kỹ Thuật

Trong một hệ thống khí nén, không phải cơ cấu chấp hành nào cũng cần van 5/2. Với xy lanh tác động đơn, cơ cấu kẹp, đẩy hoặc các thiết bị chỉ cần cấp và xả khí theo một hướng, van 3/2 thường là lựa chọn phù hợp và tiết kiệm chi phí nhất. Tuy nhiên, người mới tìm hiểu rất dễ nhầm lẫn giữa van 3/2 thường đóng, thường mở, van điện từ và van cơ, dẫn đến việc chọn sai thiết bị gây gián đoạn vận hành.

Van 3 2 là gì?

Van 3 2 (hay van khí nén 3/2) là van điều khiển hướng có 3 cửa và 2 vị trí làm việc, được sử dụng để đóng, cấp hoặc xả khí trong mạch khí nén. Van thường được ứng dụng để điều khiển xy lanh tác động đơn hoặc làm van phát tín hiệu điều khiển trong các dây chuyền tự động hóa.

Ý nghĩa tên gọi và cơ chế vận hành của dòng van đảo chiều 3/2 này cụ thể như sau:

• Số 3 đại diện cho 3 cửa/cổng kết nối khí nén chính.

• Số 2 đại diện cho 2 vị trí chuyển mạch của ty van bên trong.

Tùy theo thiết kế, van điều khiển khí nén có thể thay đổi đường đi của dòng khí giữa các cửa một cách linh hoạt. Bộ phận tác động chuyển mạch có thể là tay gạt cơ khí, áp suất khí nén hoặc cuộn coil van điện từ 3/2 tùy thuộc vào nhu cầu thực tế của từng nhà máy.

Cấu tạo và nguyên lý hoạt động của van 3 2

Việc nắm vững cấu tạo và nguyên lý vận hành giúp kỹ thuật viên lắp đặt chính xác, hạn chế tối đa tình trạng rò rỉ khí nén hay hỏng hóc thiết bị.

• Thân van: Thường làm từ hợp kim nhôm hoặc đồng thau đúc nguyên khối, chịu được áp suất cao và chống mài mòn tốt.

• Cửa cấp khí (P): Nhận nguồn khí nén áp lực từ máy nén khí đi vào.

• Cửa làm việc (A): Dẫn khí nén truyền trực tiếp đến cơ cấu chấp hành như xy lanh hoặc van khác.

• Cửa xả (R hoặc T): Xả lượng khí thừa từ thiết bị ra ngoài môi trường khi đổi trạng thái.

• Spool (Con trượt) và lò xo hồi vị: Thực hiện nhiệm vụ đóng mở các đường ống dẫn khí bên trong thân van.

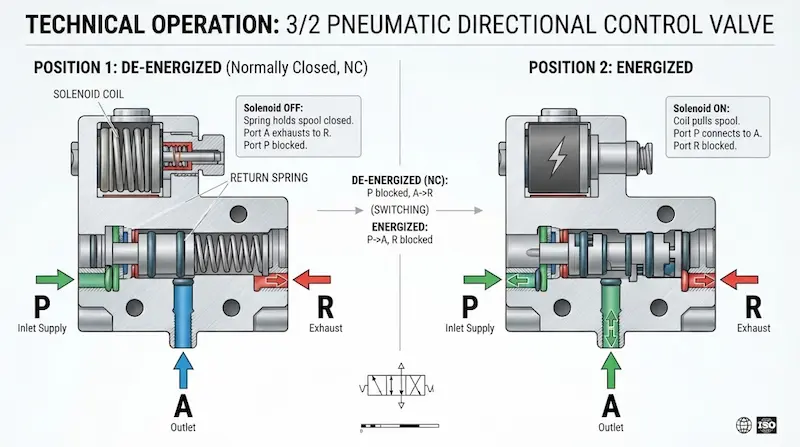

Xét về 2 vị trí làm việc, ví dụ điển hình nhất là dòng van 3/2 thường đóng (NC). Ở trạng thái nghỉ, cửa P bị chặn khiến cửa A không nhận khí mà thông với cửa xả. Khi có lực tác động, con trượt dịch chuyển mở đường thông từ P sang A, đưa khí nén cấp thẳng đến cơ cấu chấp hành. Sở dĩ van chỉ có 3 cửa nhưng có 2 vị trí là vì số cửa thể hiện đường kết nối vật lý, còn số vị trí biểu thị các trạng thái hoạt động khác nhau của van.

Các loại van 3/2 phổ biến hiện nay

Tùy theo phương thức kích hoạt và trạng thái mặc định, thị trường hiện chia thiết bị này thành các nhóm chính.

• Van 3/2 thường đóng (NC): Ở trạng thái bình thường, đường cấp khí bị bịt kín. Khi có tín hiệu kích hoạt, van mở đường P sang A. Loại này dùng phổ biến cho xy lanh tác động đơn cần giữ trạng thái an toàn khi mất điện.

• Van 3/2 thường mở (NO): Ngược lại với NC, đường khí luôn mở ở trạng thái nghỉ và chỉ đóng lại khi có lực tác động.

• Van 3/2 điều khiển điện từ: Sử dụng dòng điện để kích hoạt cuộn coil dịch chuyển lõi van. Các dải điện áp phổ biến gồm 12VDC, 24VDC, 24VAC, 110VAC và 220VAC. Cần lưu ý chọn đúng điện áp thực tế của tủ điện để tránh cháy coil.

• Van 3/2 điều khiển cơ: Kích hoạt bằng nút nhấn, cần gạt hoặc con lăn hành trình. Thiết bị này hoạt động thuần túy cơ học, thích hợp cho các mạch điều khiển không dùng PLC.

• Van 3/2 điều khiển bằng khí: Sử dụng áp suất khí nén phụ trợ để đảo chiều van, ứng dụng rộng rãi trong các hệ thống phòng nổ hoặc mạch logic khí nén toàn phần.

Thông số kỹ thuật van 3 2 cần quan tâm khi lựa chọn

Một bộ thông số chuẩn xác sẽ quyết định trực tiếp đến tuổi thọ và hiệu suất làm việc của toàn bộ hệ thống tự động hóa.

Sai lầm lớn nhất của người mua là chọn kích thước ren không tương thích, buộc phải dùng nhiều đầu chuyển đổi, làm tăng nguy cơ rò rỉ khí nén. Bên cạnh đó, việc bỏ qua thông số lưu lượng sẽ khiến xy lanh vận hành bị ì ạch dù áp suất đồng hồ hiển thị vẫn đạt chuẩn.

Van 3/2 khác gì van 5/2?

Việc nhầm lẫn giữa hai dòng van này là nguyên nhân hàng đầu khiến cơ cấu chấp hành không thể chuyển động đúng hành trình thiết kế.

Tuyệt đối không dùng van 3/2 để thay thế cho van 5/2 trong các hệ thống xy lanh tác động kép. Xy lanh tác động kép cần luân phiên cấp khí vào hai phía piston để đẩy và kéo, trong khi dòng 3/2 chỉ hỗ trợ cấp khí một chiều và phụ thuộc vào lò xo cơ học để hồi về.

Ứng dụng thực tế của van 3/2 trong công nghiệp

Nhờ thiết kế tối ưu, thiết bị này hiện diện trong hầu hết các máy móc tự động hóa quy mô từ nhỏ đến lớn.

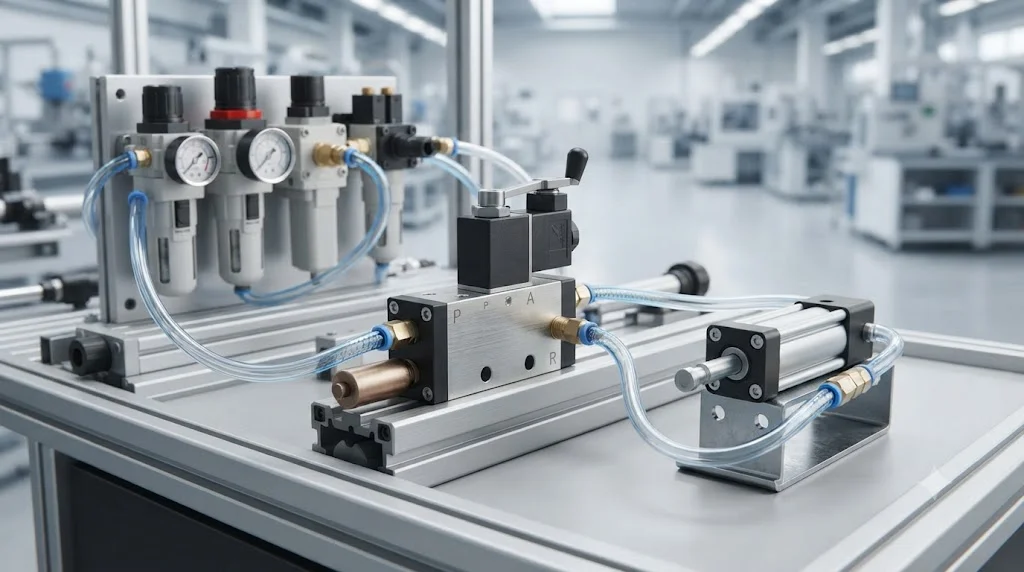

• Điều khiển xy lanh tác động đơn: Đóng vai trò cấp khí đẩy piston tiến lên và xả khí áp lực ra ngoài bằng lò xo để kéo piston về vị trí ban đầu.

• Cơ cấu máy móc tự động: Ứng dụng dày đặc trong các dòng máy đóng gói, máy dập phôi, bàn xoay định vị và máy ép nhựa mini.

• Làm van phát tín hiệu: Các dòng van 3/2 cơ khí nhận tác động trực tiếp từ cữ hành trình, nút bấm thủ công để gửi tín hiệu khí nén về van trung tâm.

Những sai lầm thường gặp khi chọn và lắp van 3/2

1. Hiểu sai ký hiệu 3/2: Nhiều thợ kỹ thuật tưởng nhầm 3/2 là đường kính ren hoặc kích thước tổng thể của thân van, dẫn đến việc mua nhầm cỡ ống lắp đặt.

2. Lắp ngược trạng thái NC và NO: Mua nhầm van thường mở cho mạch yêu cầu thường đóng khiến hệ thống tự động chạy ngay khi bật nguồn, gây mất an toàn lao động.

3. Sai lệch điện áp cuộn coil: Cấp nguồn 220VAC cho cuộn coil van 24VDC làm cháy thiết bị ngay lập tức trong lần vận hành đầu tiên.

4. Bỏ qua yếu tố môi trường: Lắp van vỏ nhôm thông thường vào môi trường hóa chất ăn mòn cao khiến thân van nhanh chóng bị oxy hóa và rò rỉ khí.

Hướng dẫn 7 bước chọn van 3/2 chuẩn xác

• Bước 1: Xác định rõ cơ cấu cần điều khiển là xy lanh đơn, van tín hiệu hay thiết bị kẹp phôi.

• Bước 2: Lựa chọn kiểu van phù hợp gồm thường đóng (NC) hoặc thường mở (NO).

• Bước 3: Đo đạc kích thước ren, đường kính ống hơi và không gian lắp đặt thực tế trên máy.

• Bước 4: Kiểm tra dải áp suất vận hành và lưu lượng khí nén yêu cầu của toàn bộ mạch.

• Bước 5: Đối với dòng van điện từ, kiểm tra kỹ điện áp AC/DC, công suất và kiểu giắc cắm.

• Bước 6: Đánh giá môi trường làm việc xung quanh (nhiệt độ, độ ẩm, hơi dầu, bụi bẩn).

• Bước 7: Đối chiếu sơ đồ mạch khí nén trước khi siết chặt các đầu nối P, A, R để tránh đấu nhầm đường ống.

Câu hỏi thường gặp về van 3/2

Van 3 2 là gì?

Đây là dòng van đảo chiều khí nén sở hữu 3 cổng kết nối và 2 trạng thái chuyển mạch, chịu trách nhiệm cấp, ngắt hoặc xả sạch lượng khí nén trong mạch.

Van 3/2 dùng cho loại xy lanh nào?

Thiết bị này sinh ra để chuyên trị các dòng xy lanh tác động đơn, nơi piston chỉ cần cấp khí một chiều và tự hồi về nhờ lực của lò xo.

Van 3/2 NC và NO khác nhau ra sao?

Dòng NC (Thường đóng) chặn đường khí cấp ở trạng thái nghỉ, trong khi dòng NO (Thường mở) cho phép thông khí tự do khi chưa có tín hiệu tác động.

Có thể dùng van 3/2 cho xy lanh tác động kép không?

Câu trả lời là không nên. Xy lanh tác động kép đòi hỏi phải đảo chiều cấp khí hai phía piston, do đó van 5/2 mới là sự lựa chọn tối ưu kỹ thuật.

Cần chú ý thông số nào khi mua van 3/2?

Bạn bắt buộc phải kiểm tra kiểu NC/NO, phương thức kích hoạt (điện, cơ, khí), kích thước ren kết nối, áp suất hệ thống và điện áp cuộn coil.

Kết luận – Chọn đúng van 3 2 để hệ thống hoạt động ổn định

Tóm lại, van 3 2 là thiết bị điều khiển hướng cốt lõi với cấu trúc 3 cửa và 2 vị trí, chuyên dùng để cấp, ngắt, xả khí hoặc tạo tín hiệu điều khiển, đặc biệt phù hợp cho các dòng xy lanh tác động đơn. Để hệ thống khí nén vận hành bền bỉ và hiệu quả, quá trình lựa chọn thiết bị đòi hỏi kỹ sư phải cân nhắc kỹ lưỡng các yếu tố từ trạng thái NC/NO, kiểu tác động, kích thước ren, áp suất, lưu lượng cho đến điện áp coil và điều kiện môi trường thực tế. Nếu bạn đang cần lựa chọn van 3 2 cho hệ thống khí nén, hãy xác định trước kích thước ren, áp suất làm việc, kiểu NC/NO, phương thức điều khiển và điện áp coil, sau đó cung cấp các thông số này cho đơn vị cung cấp để được tư vấn đúng model, tránh chọn sai van hoặc phải thay đổi kết nối sau khi lắp đặt.
