Hiểu Rõ Về dn15 pn10: Cấu Trúc, Bản Chất và Kinh Nghiệm Chọn Mua Chuẩn Kỹ Thuật

Khi lựa chọn van công nghiệp, mặt bích hoặc các phụ kiện đường ống, người dùng thường xuyên bắt gặp những ký hiệu kỹ thuật như dn15 pn10, dn15 pn16, dn20 pn10 hay dn25 pn16 . Tuy nhiên, không phải ai cũng nắm rõ các thông số này biểu thị điều gì. Một trong những sai lầm phổ biến nhất là nghĩ rằng DN15 đồng nghĩa với đường kính thực tế đúng 15 mm, hoặc PN10 nghĩa là thiết bị chịu được chính xác 10 bar trong mọi điều kiện vận hành. Bài viết này sẽ phân tích chi tiết từ bản chất của DN và PN đến kích thước thực tế, áp suất, khả năng kết nối và các bước kiểm tra cần thiết trước khi đặt mua thiết bị.

dn15 pn10 là gì?

dn15 pn10 là ký hiệu biểu thị kích thước danh nghĩa và cấp áp suất danh nghĩa của thiết bị đường ống. Trong đó, DN15 chỉ kích thước danh nghĩa của đường ống hoặc kết nối, còn PN10 biểu thị cấp áp suất danh nghĩa theo tiêu chuẩn áp dụng.

Cần nhấn mạnh rằng DN15 không đồng nghĩa với đường kính thực tế đúng 15 mm. Cụ thể:

• DN là viết tắt của Nominal Diameter – đường kính danh nghĩa.

• PN là viết tắt của Nominal Pressure – áp suất danh nghĩa.

  Hai thông số này mô tả hai đặc tính hoàn toàn khác nhau của hệ thống. Một thiết bị công nghiệp tiêu chuẩn có thể được ghi đồng thời thông số dn15pn10 trên thân để kỹ thuật viên dễ dàng nhận diện và lắp đặt.

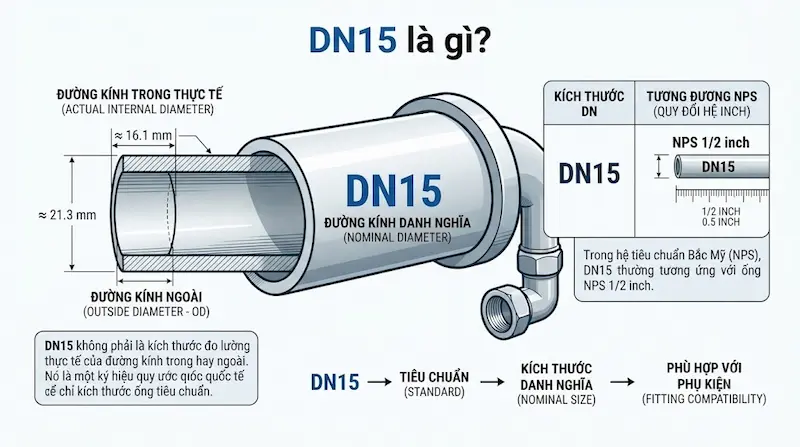

dn15 có kích thước bao nhiêu?

Ký hiệu DN15 thường được quy đổi theo hệ kích thước danh nghĩa tương ứng với kích thước NPS 1/2 inch trong hệ đo lường quốc tế. Tuy nhiên, người dùng không nên hiểu đơn giản DN15 là ống có đường kính ngoài hoặc đường kính trong chính xác cố định là 15 mm.

Đường kính thực tế của thiết bị còn phụ thuộc vào nhiều yếu tố kỹ thuật quan trọng:

• Tiêu chuẩn sản xuất ống và phụ kiện.

• Độ dày của thành ống (Sch 40, Sch 80...).

• Vật liệu chế tạo (inox, thép, gang, đồng).

• Kiểu kết nối ren hay kết nối mặt bích.

Nếu cần mua phụ kiện hoặc thay thế thiết bị, tuyệt đối không nên áp dụng cứng nhắc quy đổi DN15 bằng đúng 15 mm mà cần tra cứu catalogue của nhà sản xuất dựa trên tiêu chuẩn kết nối cụ thể.

pn10 là gì và chịu được bao nhiêu bar?

Ký hiệu PN10 thể hiện cấp áp suất danh nghĩa của thiết bị hoặc hệ thống đường ống theo bộ tiêu chuẩn tương ứng. Theo cách quy đổi thông dụng trong ngành, PN10 xấp xỉ tương đương với 10 bar ở điều kiện phòng tham chiếu.

Tuy nhiên, kỹ sư và người mua cần tránh quan niệm sai lầm rằng "PN10 luôn chịu được đúng 10 bar trong mọi điều kiện vận hành". Khả năng chịu áp lực thực tế của thiết bị phụ thuộc vào rất nhiều yếu tố:

• Vật liệu chế tạo thân van và phụ kiện.

• Nhiệt độ làm việc của lưu chất bên trong.

• Tiêu chuẩn sản xuất và dung sai của nhà máy.

• Đặc tính lý hóa của môi chất (nước, khí, dầu, hóa chất).

Khi nhiệt độ hệ thống tăng cao, giới hạn chịu áp của một số vật liệu như nhựa hoặc gang sẽ suy giảm đáng kể. Do đó, thông số PN không nên được hiểu đơn giản là áp suất làm việc tối đa tuyệt đối trong mọi điều kiện khai thác.

dn15 pn10 gồm những loại thiết bị nào?

Trên thực tế, tổ hợp thông số dn15pn10 xuất hiện rộng rãi trên nhiều nhóm thiết bị đường ống khác nhau phục vụ cho các hệ thống dân dụng và công nghiệp nhẹ.

• Van công nghiệp DN15: Gồm các dòng van bi, van bướm, van một chiều, van cổng, van cầu hoặc các dòng van điều khiển tự động. Lưu ý rằng không phải mọi dòng van đều sử dụng chuẩn PN10 ở kích thước DN15, vì cấp áp còn phụ thuộc vào thiết kế chịu lực của từng model.

• Mặt bích DN15: Dùng để liên kết các đoạn ống hoặc thiết bị có cùng tiêu chuẩn kết nối mặt bích. Khi chọn mặt bích, bắt buộc phải kiểm tra số lỗ bulông, đường kính vòng lỗ (PCD), đường kính ngoài và đường kính lỗ trung tâm.

• Phụ kiện đường ống: Bao gồm các loại co, tê, côn thu, măng xông và khớp nối mềm. Kích thước lắp đặt của các phụ kiện này vẫn phải được đối chiếu chặt chẽ theo tiêu chuẩn kỹ thuật thay vì chỉ nhìn vào nhãn mác DN15 bên ngoài.

Bảng thông số dn15pn10 cần kiểm tra trước khi mua

Để đảm bảo thiết bị tương thích hoàn toàn với hệ thống sẵn có, việc kiểm tra bảng thông số chi tiết trước khi đặt hàng là bước không thể bỏ qua:

Việc chỉ dựa vào hai thông số DN15 và PN10 là chưa đủ để khẳng định sản phẩm có lắp vừa vặn và vận hành ổn định hay không. Hai thiết bị cùng kích thước và cấp áp vẫn có thể khác biệt hoàn toàn về vật liệu, kiểu ren kết nối hoặc giới hạn nhiệt độ chịu đựng.

So sánh dn15pn10 với DN15 PN16

Trong quá trình mua sắm, người dùng thường phải đối mặt với việc lựa chọn giữa hai cấp áp suất phổ biến cho cùng một kích thước đường kính.

Sự đồng nhất về kích thước DN15 không có nghĩa là hai sản phẩm mang hai cấp áp khác nhau có thể lắp thay thế trực tiếp cho nhau. Đặc biệt đối với các hệ thống kết nối bằng mặt bích, số lượng lỗ bulông, đường kính vòng lỗ tâm và độ dày mặt bích của chuẩn PN10 và PN16 có thể hoàn toàn khác biệt, gây ra tình trạng lệch tâm hoặc không thể siết chặt bu-lông khi lắp đặt.

Giải đáp các hiểu nhầm phổ biến về dn15 pn10

• Hiểu nhầm 1: DN15 chắc chắn là ống 15 mm. Đây là quan niệm sai lầm về mặt cơ khí. DN chỉ là kích thước danh nghĩa quy ước, tuyệt đối không phải là cam kết về đường kính hình học thực tế của lòng ống hay ren kết nối.

• Hiểu nhầm 2: PN10 đồng nghĩa với việc luôn chịu được 10 bar. Khả năng chịu áp thực tế biến động theo nhiệt độ môi trường, vật liệu cấu thành và quy chuẩn của nhà chế tạo, không phải lúc nào cũng đạt mức tối đa 10 bar trong các điều kiện khắc nghiệt.

• Hiểu nhầm 3: DN15PN10 là tên gọi riêng của một loại van. Thực tế đây là tổ hợp thông số kích thước và cấp áp suất, có thể xuất hiện trên hàng loạt thiết bị khác nhau từ van bi, van cổng cho đến mặt bích và phụ kiện đường ống.

Ứng dụng thực tế của dn15pn10 trong công nghiệp

Hệ thống cấp thoát nước

dn15pn10 xuất hiện với mật độ dày đặc trong các mạng lưới đường ống cấp nước sạch sinh hoạt, các hệ thống trạm bơm phân phối nước quy mô nhỏ và các thiết bị xử lý nước dân dụng lẫn công nghiệp.

Hệ thống HVAC

Trong các hệ thống điều hòa không khí trung tâm, thông số này thường thấy trên các đường ống nước lạnh (chilled water) phục vụ cho các dàn lạnh FCU hoặc AHU có lưu lượng nhỏ.

Hệ thống công nghiệp phụ trợ

Thiết bị mang thông số này còn được ứng dụng trong các đường ống dẫn khí nén áp lực thấp, đường ống công nghệ phụ trợ và các hệ thống xử lý nước thải khép kín trong nhà máy. Lưu ý rằng không nên tự ý sử dụng thiết bị cho các loại môi chất đặc thù nếu chưa kiểm tra khả năng tương thích của vật liệu cấu thành.

Những sai lầm thường gặp khi chọn và lắp đặt

1. Chỉ nhìn vào thông số DN: Người mua chỉ thấy kích thước DN15 và mặc định là lắp vừa, dẫn đến việc sai lệch về kiểu ren hoặc tiêu chuẩn kết nối mặt bích.

2. Xem nhẹ thông số áp suất: Lắp đặt thiết bị PN10 cho hệ thống có áp suất vận hành đỉnh vượt ngưỡng an toàn, gây rò rỉ hoặc nứt vỡ thân van.

3. Đồng nhất tuyệt đối DN15 với 1/2 inch: Việc áp dụng quy đổi mang tính tương đối mà không kiểm tra thông số kỹ thuật chi tiết trong catalogue của hãng sản xuất.

4. Thay thế lẫn lộn giữa PN10 và PN16: Dùng sai cấp áp mặt bích gây tình trạng không khớp tâm lỗ bulông, làm gián đoạn tiến độ thi công công trình.

5. Bỏ qua đặc tính môi chất: Sử dụng vật liệu thân van không phù hợp với tính chất lưu chất dẫn đến hiện tượng ăn mòn hóa học cấp tốc.

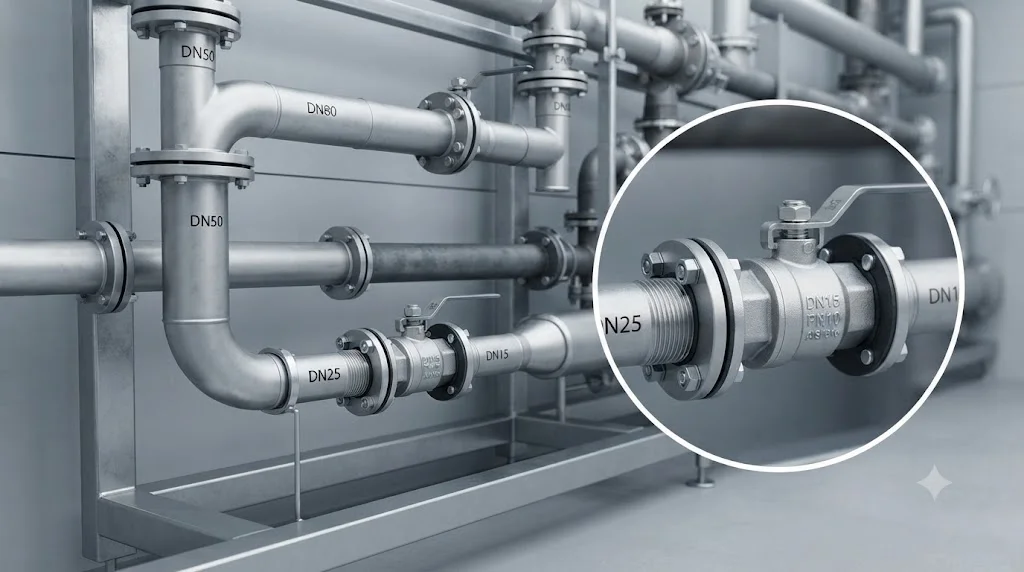

Hướng dẫn 7 bước chọn mua dn15 pn10 chuẩn xác

• Bước 1: Xác định chính xác kích thước danh nghĩa yêu cầu có phải là DN15 hay không.

• Bước 2: Đối chiếu mức áp suất vận hành thực tế của hệ thống để chọn đúng cấp áp PN10 hay PN16.

• Bước 3: Làm rõ kiểu kết nối cơ khí (kết nối ren trong, ren ngoài, mặt bích hay kiểu hàn).

• Bước 4: Kiểm tra tiêu chuẩn kỹ thuật thiết kế của hệ thống (BS, JIS, DIN, ANSI).

• Bước 5: Xác định rõ tính chất môi chất dẫn truyền (nước, khí nén, dầu, hóa chất loãng...).

• Bước 6: Đánh giá điều kiện nhiệt độ làm việc thực tế tại vị trí lắp đặt thiết bị.

• Bước 7: Tra cứu kỹ catalogue nhà sản xuất để kiểm tra kích thước lắp đặt thực tế trước khi đặt hàng.

Câu hỏi thường gặp về dn15pn10

dn15 pn10 nghĩa là gì?

Ký hiệu này biểu thị kích thước danh nghĩa DN15 của thiết bị đường ống đi kèm với cấp áp suất danh nghĩa PN10 theo tiêu chuẩn chế tạo tương ứng.

DN15 có phải là kích thước 15 mm không?

Không hoàn toàn. DN15 là kích thước danh nghĩa quy ước; đường kính trong và ngoài thực tế của sản phẩm sẽ thay đổi tùy thuộc vào tiêu chuẩn sản xuất và loại vật liệu.

PN10 chịu được áp suất bao nhiêu bar?

Cấp áp PN10 tương đương với khoảng 10 bar ở điều kiện phòng tiêu chuẩn, tuy nhiên áp suất làm việc thực tế phải được kiểm tra kỹ dựa trên nhiệt độ và catalogue nhà sản xuất.

dn15pn10 có thể dùng thay thế cho DN15 PN16 không?

Không nên. Hai thiết bị có cấp áp khác nhau (đặc biệt là dạng kết nối mặt bích) sẽ có cấu trúc tâm lỗ bulông và khả năng chịu lực không giống nhau.

dn15pn10 ứng dụng cho những loại thiết bị nào?

Thông số này xuất hiện trên nhiều dòng van công nghiệp, mặt bích, co tê và các phụ kiện đường ống dùng trong hệ thống nước, HVAC và khí nén áp suất thấp.

Kết luận: Hiểu đúng dn15 pn10 để chọn đúng thiết bị

Tóm lại, dn15 pn10 là tập hợp hai thông số kỹ thuật cốt lõi đại diện cho kích thước danh nghĩa và cấp áp suất danh nghĩa của thiết bị đường ống. Việc nắm bắt rõ bản chất kỹ thuật này giúp kỹ sư và nhà quản lý tránh được các sai sót nghiêm trọng trong quá trình thiết kế và thi công. Chỉ dựa vào hai thông số này là chưa đủ để quyết định một sản phẩm có thực sự phù hợp với hệ thống của bạn hay không.
