Full Port Ball Valve: Lựa Chọn Tối Ưu Cho Hệ Thống Đường Ống Cần Dòng Chảy Thông Thoáng

Trong các hệ thống kỹ thuật công nghiệp, việc kiểm soát dòng chảy đòi hỏi sự chính xác và đồng bộ về mặt kết cấu cơ khí. Khi đưa các thiết bị đóng ngắt vào vận hành, nhiều kỹ sư thường gặp tình trạng lưu lượng thực tế không đạt yêu cầu hoặc áp suất sụt giảm đột ngột tại vị trí lắp đặt. Nguyên nhân chủ yếu xuất phát từ việc lựa chọn nhầm các dòng van thu hẹp dòng chảy thay vì sử dụng van bi cổng toàn phần – giải pháp tiên tiến giúp tối ưu hóa lưu chất qua đường ống một cách mượt mà nhất.

Van bi cổng toàn phần – Lựa chọn khi cần tối ưu dòng chảy

Khi lựa chọn van hoặc mặt bích cho đường ống DN100, chỉ cần sai cấp PN hoặc kích thước lỗ bulông là có thể không lắp ghép được. Tương tự như vậy, cùng là van bi nhưng khi đưa vào hệ thống, một số loại tạo ra tiết diện dòng chảy nhỏ hơn đường ống, làm tăng vận tốc dòng chảy và gây tổn thất áp suất đáng kể.

Sự xuất hiện của van bi cổng toàn phần như một thiết kế đột phá với đường dẫn dòng qua bi được thiết kế lớn, gần với kích thước danh nghĩa của đường ống. Hiểu rõ cấu tạo, nguyên lý và tiêu chuẩn lựa chọn dòng van này sẽ giúp bạn tránh khỏi các sự cố nghẽn dòng và tối ưu hóa hiệu suất toàn hệ thống.

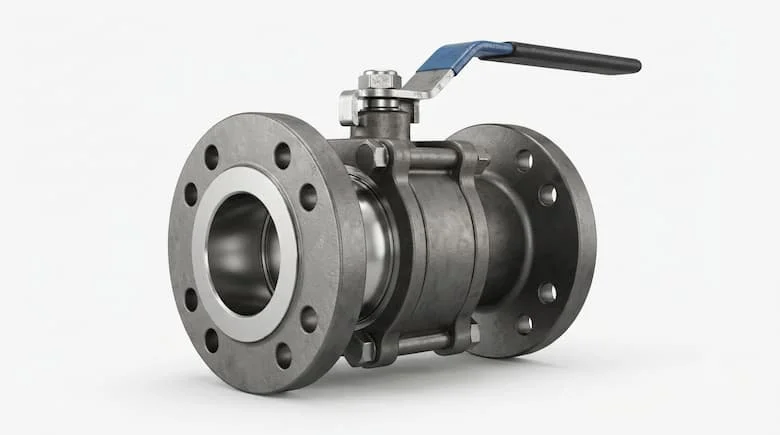

Full Port Ball Valve là gì?

Full port ball valve (hay van bi cổng toàn phần/van bi full bore) là loại van bi có đường kính lỗ xuyên qua bi được thiết kế lớn, tương ứng gần với đường kính danh nghĩa của đường ống, giúp dòng môi chất đi qua tương đối thông thoáng khi van mở hoàn toàn.

Khác với van bi thu hẹp (reduced port ball valve) có phần lỗ trong quả bóng nhỏ hơn kích thước ống, dòng van van bi cổng toàn phần tối ưu hóa hoàn toàn tiết diện dòng chảy. Từ "port" chính là tiết diện hoặc lỗ dòng chảy qua bi van. Tuy nhiên, cần lưu ý rằng thiết kế này không hoàn toàn triệt tiêu 100% tổn thất áp suất, bởi hiện tượng sụt áp vẫn phụ thuộc vào thiết kế tổng thể của van và điều kiện vận hành thực tế.

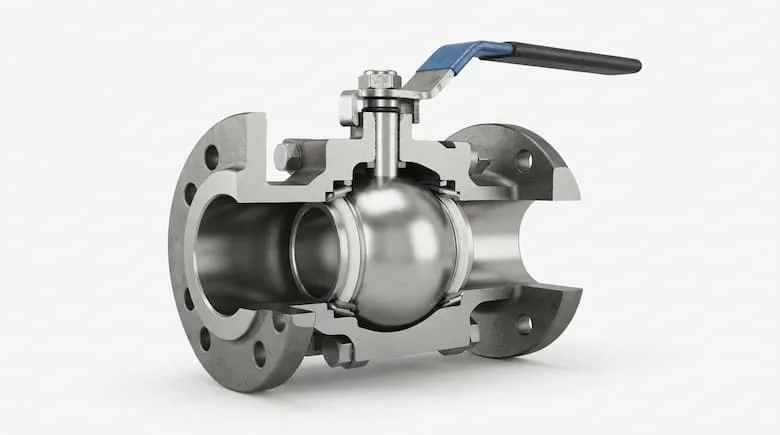

Cấu tạo và nguyên lý hoạt động của van bi cổng toàn phần

Thiết bị bao gồm các thành phần cốt lõi như thân van, bi van, trục van, ghế van (sealing seat), gioăng (O-ring), tay gạt hoặc bộ truyền động cùng các kiểu kết nối đa dạng.

Nguyên lý vận hành dựa trên chuyển động xoay góc khoảng 90 độ của tay gạt hoặc bộ điều khiển. Khi van mở, lỗ xuyên qua bi nằm thẳng hàng tuyệt đối với đường ống, cho phép lưu chất di chuyển mà không bị bóp nghẹt. Khi đóng, bi xoay vuông góc với hướng dòng chảy, chặn đứng hoàn toàn lưu chất. Thiết kế đặc thù này giúp hạn chế tối đa sự thu hẹp tiết diện, giữ cho vận tốc dòng chảy ổn định.

Phân tích chuyên sâu

Các loại van bi cổng toàn phần phổ biến

• Phân loại theo vật liệu: Brass (đồng), stainless steel (inox), carbon steel và PVC/CPVC.

• Phân loại theo kiểu kết nối: Threaded (ren), flanged (mặt bích), socket weld và butt weld.

• Phân loại theo vận hành: Manual (tay gạt/tay quay), pneumatic actuated (điều khiển khí nén) và electric actuated (điều khiển điện).

• Phân loại theo cấu tạo thân: Dạng 1 mảnh (1-piece), 2 mảnh (2-piece) và 3 mảnh (3-piece).

Thông số kỹ thuật cần quan tâm khi chọn van bi cổng toàn phần

Việc kiểm soát các thông số kỹ thuật ảnh hưởng trực tiếp đến độ bền và hiệu quả vận hành của hệ thống:

• Kích thước danh nghĩa DN/NPS và đường kính bore thực tế.

• Cấp áp suất (Pressure rating) và nhiệt độ làm việc cho phép.

• Vật liệu chế tạo thân van, bi van, ghế van (seat) và các loại gioăng làm kín.

• Kiểu kết nối, tiêu chuẩn thiết kế, môi chất sử dụng và khoảng cách face-to-face đối với dòng kết nối bích.

Van bi cổng toàn phần và Reduced Port Ball Valve khác nhau thế nào?

Thiết kế cổng đầy đủ không phải lúc nào cũng là lựa chọn duy nhất. Nếu hệ thống không yêu cầu khắt khe về lưu lượng, reduced port có thể là phương án tối ưu chi phí. Lựa chọn cuối cùng luôn phụ thuộc vào lưu lượng, áp suất, môi chất và ngân sách thực tế.

Tại sao nên sử dụng van bi cổng toàn phần?

Việc ứng dụng van bi cổng toàn phần mang lại đường dòng thông thoáng khi mở hoàn toàn, giúp triệt tiêu hiện tượng thắt nghẽn tiết diện dòng chảy và giảm thiểu tổn thất áp suất hiệu quả. Phụ kiện này đặc biệt hữu ích cho các hệ thống đòi hỏi lưu lượng lớn, hỗ trợ quy trình xả cặn hoặc làm sạch đường ống (pigging), đồng thời vẫn giữ nguyên ưu điểm đóng mở siêu nhanh bằng góc xoay 90 độ của van bi truyền thống.

Ứng dụng thực tế

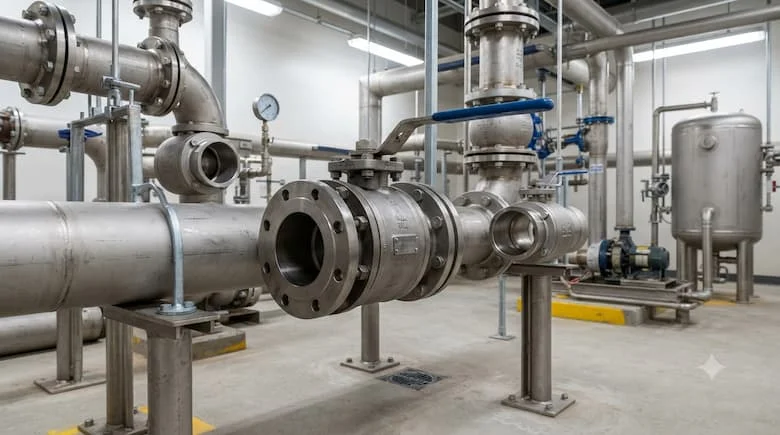

Van bi cổng toàn phần được sử dụng ở đâu?

Hệ thống cấp nước công nghiệp, đường ống dầu khí, hệ thống xử lý chất lỏng, nhà máy hóa chất, hệ thống HVAC và đường ống khí nén đều là những môi trường lý tưởng của dòng van này. Đối với môi trường nước, vật liệu đồng hoặc inox thường được ưu tiên; môi trường ăn mòn đòi hỏi vật liệu chuyên dụng; trong khi hệ thống dầu khí và nhiệt độ cao yêu cầu kiểm tra khắt khe về tiêu chuẩn seat và pressure rating.

Những sai lầm thường gặp khi chọn van bi cổng toàn phần

1. Mặc định mọi loại van bi trên thị trường đều là dạng full port.

2. Chỉ nhìn kích thước danh nghĩa DN mà bỏ qua việc kiểm tra đường kính bore thực tế.

3. Nhầm lẫn giữa tiêu chuẩn ren BSP và NPT hoặc sai lệch thông số mặt bích.

4. Không kiểm tra giới hạn áp suất, nhiệt độ và tính tương thích của vật liệu gioăng với môi chất.

Hướng dẫn / Checklist

Cách chọn van bi cổng toàn phần phù hợp

• Bước 1: Xác định kích thước danh nghĩa đường ống DN/NPS và lưu lượng yêu cầu.

• Bước 2: Kiểm tra kỹ đường kính bore thực tế của van.

• Bước 3: Xác định đặc tính môi chất, áp suất và nhiệt độ vận hành tối đa.

• Bước 4: Lựa chọn vật liệu thân van, bi van và ghế van (seat) tương thích.

• Bước 5: Xác định kiểu kết nối (ren, bích, hàn) và tiêu chuẩn kỹ thuật đi kèm.

• Bước 6: Đối chiếu catalogue kỹ thuật từ nhà sản xuất trước khi quyết định đặt mua.

Checklist trước khi mua Full Port Ball Valve

• Đúng kích thước DN/NPS và chuẩn full port / full bore

• Bore phù hợp hoàn hảo với yêu cầu lưu lượng hệ thống

• Cấp áp suất (pressure rating) và giới hạn nhiệt độ đáp ứng an toàn

• Vật liệu thân, bi và gioăng phù hợp với môi chất

• Đúng kiểu kết nối và tiêu chuẩn ren/mặt bích

• Có catalogue, datasheet và chứng từ nguồn gốc rõ ràng

FAQ – Câu hỏi thường gặp

1. Full Port Ball Valve là gì?

Đây là dòng van bi có đường dẫn dòng qua bi được thiết kế lớn, tương đương kích thước danh nghĩa đường ống, giúp lưu chất di chuyển thông thoáng khi mở van.

2. Full Port và Reduced Port khác nhau thế nào?

Điểm khác biệt cốt lõi nằm ở đường kính bore; full port có lỗ bi lớn tương đương ống, trong khi reduced port có lỗ bi nhỏ hơn kích thước danh nghĩa.

3. Van full port có làm giảm tổn thất áp suất không?

Có, thiết kế này giúp hạn chế tối đa sự thu hẹp tiết diện, từ đó làm giảm tổn thất áp suất so với các dòng van cổng thu hẹp trong cùng điều kiện.

4. Khi nào nên ưu tiên dùng Full Port Ball Valve?

Nên chọn van khi hệ thống đòi hỏi lưu lượng lớn, cần giảm thiểu tối đa sức cản dòng chảy hoặc phục vụ cho các ứng dụng làm sạch đường ống chuyên biệt.

5. Van full port có đắt hơn loại thường không?

Thông thường giá thành có phần cao hơn do khối lượng vật liệu lớn hơn, mức chênh lệch phụ thuộc vào thương hiệu, kích thước và vật liệu chế tạo.

Kết luận

Việc trang bị full port ball valve là giải pháp kỹ thuật đắc lực giúp tối ưu hóa lưu lượng và duy trì sự thông thoáng tuyệt đối cho toàn bộ hệ thống đường ống. Chủ đầu tư và kỹ sư cần cân nhắc kỹ lưỡng các yếu tố về lưu lượng, áp suất, nhiệt độ, môi chất và vật liệu trước khi đưa ra quyết định đầu tư.
