DN 100 PN16: Tổng Quan Kỹ Thuật Và Hướng Dẫn Lựa Chọn Quy Cách Cho Đường Ống

Khi tiến hành thi công lắp đặt các tuyến ống quy mô vừa và lớn, kỹ thuật viên thường xuyên đối mặt với các tình huống trớ trêu tại công trường: các thiết bị van hoặc mặt bích mang thông số dn 100 pn16 nhưng hoàn toàn không thể siết khớp bulông với đường ống hiện hữu chỉ vì sai lệch một chi tiết nhỏ về tiêu chuẩn tâm lỗ. Điều này gây gián đoạn tiến độ và phát sinh chi phí chế tạo lại vô cùng tốn kém.

Việc thấu hiểu tường tận bản chất của ký hiệu dn 100 pn16 là điều kiện tiên quyết giúp hệ thống vận hành an toàn tuyệt đối. Khám phá ngay các thông số kỹ thuật, cách phân loại và phương án lựa chọn tối ưu nhất được phân tích chi tiết dưới đây.

DN 100 PN16 – Quy cách phổ biến trong hệ thống đường ống công nghiệp

Trong các dự án cơ điện (M&E) hay hệ thống cấp nước, nhiều người thường lầm tưởng rằng mọi thiết bị dn100 pn16 đều có thể lắp lẫn cho nhau mà không cần kiểm tra kỹ thông số hình học. Sự chủ quan này dẫn đến những hậu quả nhãn tiền như nhầm lẫn giữa đường kính danh nghĩa với kích thước thực tế, hiểu sai về khả năng chịu áp 16 bar trong mọi điều kiện nhiệt độ, hoặc chọn sai tiêu chuẩn mặt bích gây rò rỉ nghiêm trọng.

Nội dung chuyên sâu dưới đây sẽ bóc tách toàn diện các tiêu chí cốt lõi, từ cấu trúc kích thước, nguyên lý ghép nối đến phương pháp chọn mua chuẩn xác nhằm bảo vệ tối ưu cho hệ thống đường ống của bạn.

DN 100 PN16 là gì?

dn 100 pn16 là thông số kỹ thuật tổng hợp biểu thị kích thước danh nghĩa đường ống hoặc phụ kiện đạt DN100 (tương đương đường kính danh định khoảng 100 mm) kết hợp cùng cấp áp suất danh nghĩa PN16 chịu tải tối đa 16 bar ở điều kiện tiêu chuẩn.

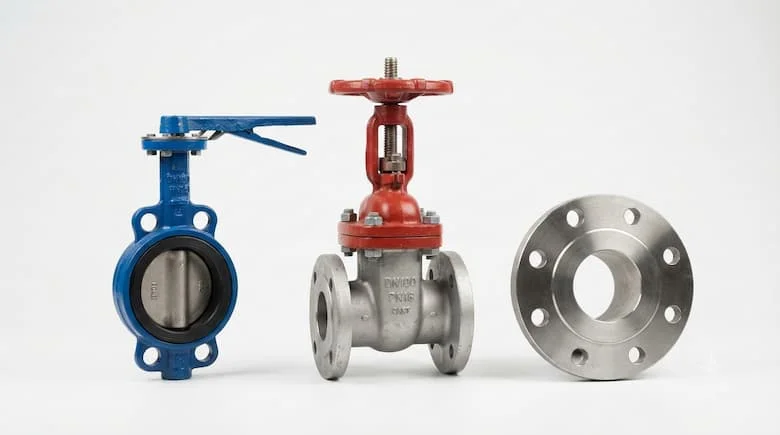

Cấu trúc ký hiệu bao gồm phần "DN" định hình kích thước lỗ thông thủy và phần "PN" quy định khả năng chịu áp lực làm việc của thiết bị. Quy cách dn100 pn16 xuất hiện cực kỳ phổ biến trên các dòng mặt bích, van công nghiệp (van bướm, van cổng, van bi), khớp nối mềm và phụ kiện đường ống sử dụng kết nối bích.

Tuy nhiên, cần lưu ý rằng trị số PN16 không đồng nghĩa với việc thiết bị luôn chịu được áp suất 16 bar trong mọi môi trường; giới hạn chịu tải thực tế còn phụ thuộc vào vật liệu chế tạo, nhiệt độ dòng chảy và tiêu chuẩn sản xuất cụ thể.

Nguyên lý kết nối của DN100 PN16

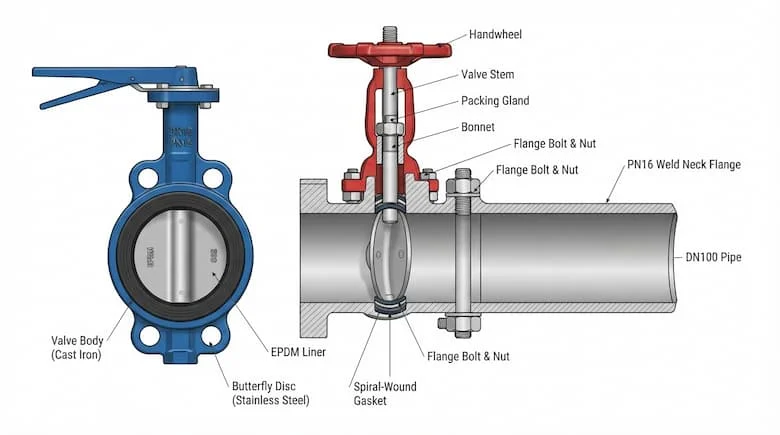

Cơ chế liên kết mặt bích dn100 pn16 dựa trên sự áp sát giữa hai bề mặt bích đối diện thông qua lớp gioăng làm kín nằm ở giữa. Hệ thống bulong và đai ốc đóng vai trò tạo lực siết cơ học phân bổ đều xung quanh vòng tròn tâm lỗ (PCD). Lực siết này ép chặt gioăng cao su hoặc gioăng PTFE vào các rãnh vi mô, bịt kín hoàn toàn khe hở để ngăn chặn chất lỏng rò rỉ dưới áp lực cao.

Sự đồng bộ giữa mặt bích, gioăng, bulong và thân van là chìa khóa vàng giúp triệt tiêu rung chấn và chịu đựng tải trọng uốn dọc trục của toàn bộ mạng lưới đường ống.

Phân tích chuyên sâu

Kích thước và thông số DN 100 PN16 cần biết

• Kích thước danh nghĩa (DN): 100 mm.

• Cấp áp suất danh nghĩa (PN): 16 bar.

• Đường kính ngoài mặt bích & Vòng chia lỗ (PCD): Thay đổi tùy theo tiêu chuẩn áp dụng (BS, DIN, JIS hay ANSI).

• Số lượng và đường kính lỗ bulông: Quy định số điểm liên kết lực siết trên vành bích.

• Độ dày mặt bích & Đường kính trong: Đảm bảo khả năng chịu ứng suất nén và lưu lượng dòng chảy.

• Kiểu kết nối & Vật liệu: Mặt bích phẳng, cổ hàn kết hợp cùng gang, thép carbon hoặc inox.

DN100 PN16 có những loại nào?

Phân loại theo chủng loại thiết bị, quy cách này bao gồm mặt bích, khớp nối mềm chống rung và đa dạng các dòng van công nghiệp như van bướm, van bi, van cổng, van cầu và van một chiều.

Xét về mặt vật liệu, sản phẩm được chế tạo từ gang cầu (phổ biến cho hệ thống nước sạch), thép carbon (dùng cho dầu khí, áp lực nặng) hoặc inox (kháng hóa chất và môi trường ăn mòn). Về phương thức liên kết, các thiết bị chủ yếu sử dụng kiểu kết nối bích đối xứng qua lại nhằm đảm bảo độ kín khít tối đa dưới áp lực vận hành.

So sánh DN100 PN16 với DN100 PN10 và các cấp PN khác

Mặc dù có cùng kích thước danh nghĩa DN100, các cấp PN khác nhau thường sở hữu khoảng cách tâm lỗ bulông (PCD) và số lượng lỗ hoàn toàn khác biệt. Do đó, không thể lắp lẫn trực tiếp mặt bích PN10 với mặt bích dn 100 pn16 nếu không có sự tương thích về tiêu chuẩn thiết kế cơ khí.

Vì sao phải chọn đúng DN100 PN16?

Việc lựa chọn chính xác quy cách dn 100 pn16 giúp đảm bảo khả năng kết nối khít khao giữa các đoạn ống, triệt tiêu nguy cơ rò rỉ lưu chất và duy trì độ bền cơ học lâu dài. Sử dụng đúng thông số giúp hệ thống chịu đựng trọn vẹn áp lực vận hành mà không bị biến dạng, đồng thời tránh tình trạng phải khoan chế lại mặt bích gây lãng phí thời gian và chi phí nhân công.

Ứng dụng thực tế

DN100 PN16 được sử dụng ở đâu?

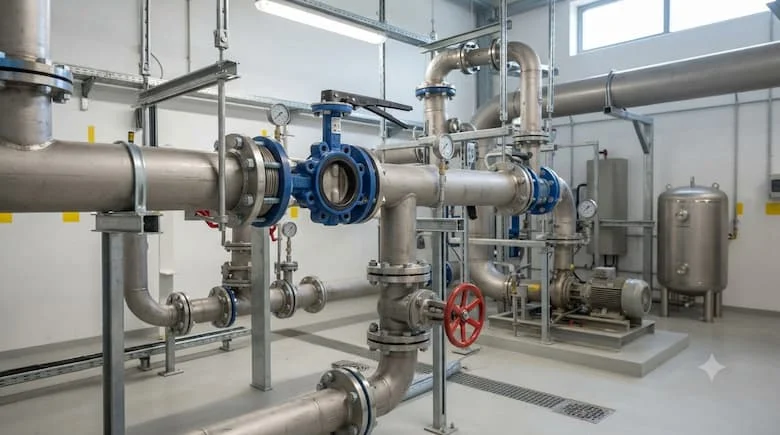

• Hệ thống cấp thoát nước đô thị: Lắp đặt trên các tuyến ống truyền tải nước sạch chính đến các khu đô thị và nhà máy.

• Hệ thống phòng cháy chữa cháy (PCCC): Kiểm soát mạng lưới đường ống cấp nước áp lực cao phục vụ công tác cứu hỏa.

• Hệ thống điều hòa không khí (HVAC): Vận chuyển nước lạnh chiller trong các tòa nhà thương mại và trung tâm hội nghị.

• Trạm bơm và nhà máy công nghiệp: Kết nối máy bơm công suất lớn với mạng lưới xử lý nước thải và sản xuất tập trung.

Đối với môi trường nước sạch, các kỹ sư thường ưu tiên vật liệu gang phủ epoxy chống bám cặn; trong khi môi trường nhiệt độ cao hoặc ngoài trời đòi hỏi phải kiểm tra nghiêm ngặt giới hạn chịu nhiệt của vật liệu và gioăng làm kín để tránh lão hóa đột ngột.

Những sai lầm thường gặp khi chọn DN100 PN16

1. Chỉ chú ý đến thông số DN100 mà quên kiểm tra cấp áp suất PN16, dẫn đến việc thiết bị bị bục vỡ khi gặp áp cao.

2. Nhầm lẫn tai hại giữa đường kính danh nghĩa DN và đường kính ngoài thực tế của ống.

3. Bỏ qua bước kiểm tra tiêu chuẩn mặt bích (JIS, DIN, BS), khiến tâm lỗ bulông lệch nhau không thể lắp ghép.

4. Lựa chọn sai vật liệu gioăng làm kín hoặc sử dụng bulông sai kích cỡ, gây rò rỉ nước ngay trong quá trình thử áp lực.

Hướng dẫn / Checklist

Cách chọn DN100 PN16 phù hợp cho hệ thống

• Bước 1: Xác định chính xác kích thước danh nghĩa đường ống (DN100).

• Bước 2: Đánh giá mức áp suất vận hành thực tế của hệ thống (yêu cầu mức PN16).

• Bước 3: Khảo sát đặc tính môi chất vận chuyển (nước sạch, nước thải, hóa chất) và nhiệt độ làm việc.

• Bước 4: Kiểm tra tiêu chuẩn mặt bích hiện hữu tại công trình (BS 4504, DIN 2501 hay JIS 10K/16K).

• Bước 5: Đối chiếu chi tiết các thông số hình học gồm đường kính ngoài, đường kính trong, vòng chia lỗ (PCD) và số lượng lỗ bulông.

• Bước 6: Lựa chọn vật liệu chế tạo thiết bị tương thích (gang, inox, thép).

• Bước 7: Kiểm tra chất lượng gioăng làm kín và chủng loại bulông đi kèm.

• Bước 8: Tra cứu catalogue kỹ thuật hoặc bản vẽ chi tiết từ nhà sản xuất trước khi quyết định đặt mua.

Checklist trước khi mua DN100 PN16

• Đảm bảo đúng kích thước danh nghĩa DN100

• Đảm bảo cấp áp suất danh định PN16

• Thống nhất tiêu chuẩn mặt bích kết nối

• Kiểm tra chính xác đường kính ngoài và độ dày mặt bích

• Đếm đúng số lượng lỗ bulông theo bản vẽ

• Khớp chuẩn thông số vòng chia lỗ (PCD)

• Vật liệu chế tạo phù hợp với môi chất

• Giới hạn áp suất và nhiệt độ đáp ứng an toàn

• Có đầy đủ catalogue, tài liệu kỹ thuật và chứng chỉ CO/CQ rõ ràng

• Đồng bộ hoàn toàn với hệ thống van, ống hiện có tại công trình

FAQ – Câu hỏi thường gặp

1. DN100 PN16 là gì?

Đây là ký hiệu chỉ kích thước danh nghĩa đường ống đạt DN100 (tương đương đường kính danh định 100 mm) kết hợp cùng cấp áp suất danh nghĩa PN16 chịu tải 16 bar.

2. DN100 PN16 có phải đường kính ống là 100 mm không?

Không hoàn toàn. DN là kích thước danh nghĩa quy ước, còn đường kính thực tế của ống hay phụ kiện sẽ phụ thuộc vào tiêu chuẩn chế tạo và độ dày thành ống cụ thể.

3. DN100 PN16 chịu được áp suất bao nhiêu bar?

Cấp áp suất PN16 biểu thị khả năng chịu tải định mức tối đa 16 bar ở điều kiện chuẩn, tuy nhiên áp suất làm việc thực tế còn phụ thuộc vào nhiệt độ và vật liệu thiết bị.

4. DN100 PN16 có lắp được với DN100 PN10 không?

Không nên mặc định lắp lẫn. Bạn bắt buộc phải kiểm tra tiêu chuẩn mặt bích, đường kính vòng chia lỗ (PCD) và số lượng lỗ bulông vì chúng có thể khác nhau giữa các cấp PN.

5. Khi mua DN100 PN16 cần kiểm tra những thông số nào?

Bạn cần kiểm tra kỹ kích thước DN, cấp áp suất PN, tiêu chuẩn mặt bích, PCD, số lượng lỗ bulông, vật liệu chế tạo, môi chất sử dụng và giới hạn nhiệt độ làm việc.

Kết luận

Việc nắm vững các tiêu chuẩn kỹ thuật của quy cách dn 100 pn16 đóng vai trò vô cùng quan trọng giúp hệ thống đường ống công nghiệp và cấp nước vận hành ổn định, an toàn, ngăn chặn triệt để các sự cố rò rỉ áp lực tốn kém. Việc lựa chọn sản phẩm không nên chỉ dựa vào cảm tính mà phải đối chiếu chặt chẽ thông số hình học, tiêu chuẩn mặt bích và điều kiện môi trường thực tế.
