Van Điện Từ Mặt Bích: Giải Pháp Tự Động Hóa Với Cho Hệ Thống Đường Ống Lớn

Trong các dây chuyền sản xuất công nghiệp và hệ thống cấp thoát nước quy mô lớn, việc kiểm soát lưu chất đòi hỏi mức độ tự động hóa cực kỳ cao. Khi phải đóng mở dòng chảy liên tục bằng tay trên các đường ống có kích thước lớn, kỹ thuật viên thường gặp nhiều khó khăn do lực cản dòng chảy mạnh và tốn kém thời gian vận hành.

Sự ra đời của van điện từ mặt bích đã giải quyết triệt để bài toán này nhờ khả năng điều khiển tự động thông qua dòng điện kết hợp cùng kết nối bích vững chắc. Tuy nhiên, nếu không nắm rõ thông số kỹ thuật, bạn rất dễ chọn sai kích thước, điện áp coil hoặc sai tiêu chuẩn mặt bích, dẫn đến rò rỉ và hư hỏng thiết bị.

Van điện từ giải pháp đóng mở tự động cho đường ống

Nhu cầu tự động hóa đóng mở dòng chảy trong hệ thống đường ống ngày càng trở nên cấp thiết đối với các nhà máy hiện đại. Những hạn chế khi sử dụng van đóng mở bằng tay như mất sức lao động, thao tác chậm trễ và không thể tích hợp vào hệ thống điều khiển trung tâm khiến hiệu suất làm việc bị suy giảm nghiêm trọng.

Thiết bị van điện từ sinh ra để đáp ứng hoàn hảo các hệ thống có đường ống kích thước lớn, đòi hỏi liên kết chịu lực cực kỳ chắc chắn. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý, các loại phổ biến và phương án lựa chọn chuẩn xác nhất cho công trình của bạn.

Kiến thức nền

Van điện từ mặt bích là gì?

Van điện từ mặt bích là loại van điều khiển dòng chảy bằng lực điện từ, sử dụng kết nối mặt bích để lắp đặt vào đường ống. Khi cấp điện cho cuộn coil, cơ cấu bên trong van thay đổi trạng thái để cho phép hoặc ngăn dòng môi chất đi qua.

Cấu trúc tên gọi bao gồm "van điện từ" biểu thị phương thức điều khiển tự động bằng cuộn coil điện từ, và "mặt bích" chỉ phương thức liên kết cơ khí chắc chắn thông qua bích, gioăng và bulong. Điểm khác biệt lớn nhất so với van điện từ nối ren là dòng van bích chuyên dụng cho các đường ống lớn, chịu được áp lực cao và chống rung lắc hiệu quả.

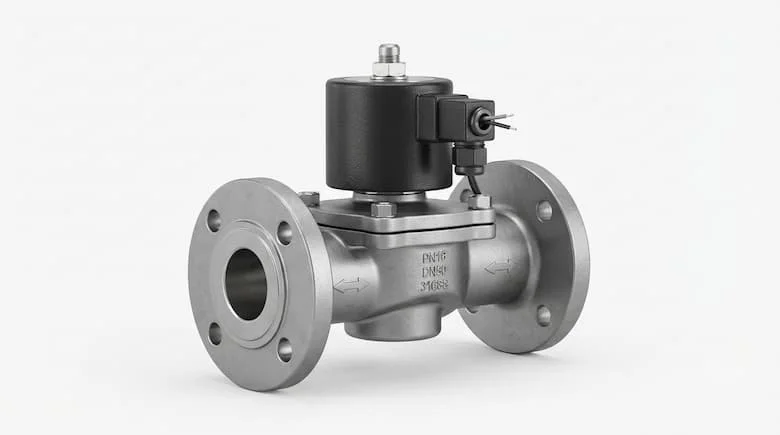

Ảnh sản phẩm thực tế của một van điện từ có mặt bích, thân kim loại công nghiệp, cuộn dây điện từ, kết nối mặt bích

Cấu tạo và nguyên lý hoạt động của van điện từ

Thân van bao gồm các bộ phận chính: thân van, cuộn coil điện từ, lõi từ (piston), lò xo, màng van hoặc cơ cấu đóng mở, gioăng làm kín và hai đầu mặt bích kết nối.

Khi cấp điện, dòng điện chạy qua cuộn coil tạo ra từ trường hút lõi piston lên, thắng lực lò xo để mở hoặc đóng đường lưu chất. Ngược lại, khi ngắt điện, lò xo đẩy piston về vị trí ban đầu. Van được chia thành dạng thường đóng (NC - Normal Close) và thường mở (NO - Normal Open). Ngoài ra, van hoạt động phụ thuộc rất lớn vào áp suất chênh lệch để hỗ trợ đóng mở màng van một cách ổn định.

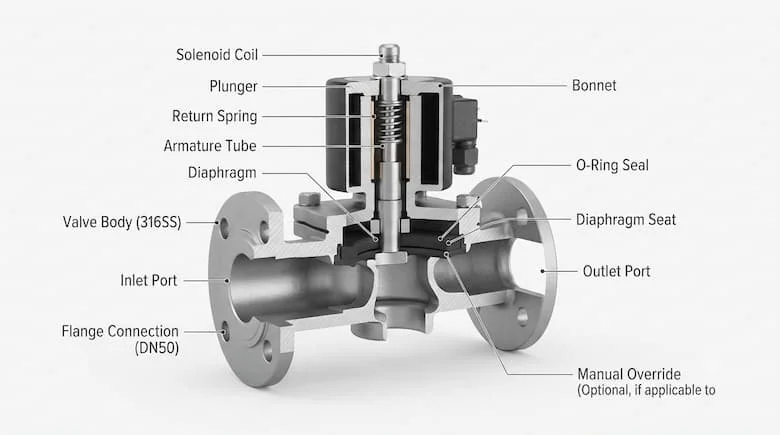

Hình minh họa kỹ thuật cắt ngang của van điện từ có mặt bích, thể hiện thân van, cuộn dây, pít tông, lò xo, màng ngăn và khớp nối mặt bích

Phân tích chuyên sâu

Các loại van điện từ phổ biến trên thị trường

Phân loại theo trạng thái hoạt động gồm van thường đóng (NC) và van thường mở (NO). Phân loại theo môi chất sử dụng gồm van chuyên dụng cho nước, hơi nóng, khí nén, dầu hoặc hóa chất.

Xét về vật liệu chế tạo, thị trường cung cấp các dòng van làm bằng gang, thép, inox hoặc đồng. Phương thức điều khiển bao gồm dạng trực tiếp, bán trực tiếp hoặc điều khiển bằng áp lực phụ trợ (pilot). Điện áp coil rất đa dạng như 12V, 24V, 110V hoặc 220V tùy thuộc vào từng model thiết bị và yêu cầu của hệ thống điện nhà máy.

Thông số kỹ thuật cần kiểm tra khi chọn van điện từ

Người mua cần kiểm tra kỹ lưỡng các thông số cốt lõi trước khi đặt hàng:

Kích thước danh nghĩa DN và tiêu chuẩn mặt bích (BS, DIN, JIS).
Áp suất làm việc thực tế và nhiệt độ của môi chất.
Loại môi chất (nước, hóa chất, hơi nóng hoặc khí).
Vật liệu chế tạo thân van và màng/gioăng làm kín.
Điện áp, công suất cuộn coil và cấp bảo vệ chống nước.
Kiểu van NC hay NO và hướng dòng chảy quy định.

So sánh van điện từ và van điện từ nối ren

Tiêu chí so sánh	Van điện từ	Van điện từ nối ren
Kiểu kết nối	Mặt bích kết hợp bulong	Ren trong hoặc ren ngoài
Quy cách kích thước	Phù hợp đường ống lớn (từ DN50 trở lên)	Phù hợp đường ống nhỏ (dưới DN50)
Độ chắc chắn & Chịu áp	Rất cao, chịu rung lắc tốt	Khá tốt ở áp suất vừa phải
Không gian lắp đặt	Cần không gian rộng rãi để thao tác	Gọn gàng, tiết kiệm diện tích
Ứng dụng tiêu chuẩn	Nhà máy công nghiệp, HVAC, cấp nước	Đường ống dân dụng, hệ thống nhỏ

Đường ống lớn luôn ưu tiên kết nối mặt bích vì khả năng chịu lực nén và chống bục vỡ vượt trội. Trong khi đó, kết nối ren chỉ nên chọn cho các hệ thống quy mô nhỏ để tiết kiệm không gian và chi phí lắp đặt.

Tại sao nên sử dụng van điện từ?

Việc trang bị van điện từ mặt bích giúp tự động hóa hoàn toàn quy trình kiểm soát dòng chảy, dễ dàng tích hợp với hệ thống PLC, timer hoặc cảm biến thông minh. Kết nối bích chắc chắn giúp chịu tải trọng lớn, thuận tiện cho việc tháo lắp bảo trì trong các nhà máy công nghiệp, đồng thời giảm thiểu tối đa sự phụ thuộc vào thao tác đóng mở thủ công của con người.

Ứng dụng thực tế

Van điện từ được sử dụng ở đâu?

Hệ thống cấp thoát nước đô thị, hệ thống HVAC, dây chuyền xử lý nước, nhà máy sản xuất công nghiệp, hệ thống hơi nóng, khí nén và các trạm tưới tự động quy mô lớn đều là những môi trường hoạt động lý tưởng của dòng van này.

Đối với các dây chuyền sản xuất yêu cầu tự động hóa khắt khe, việc lắp đặt thiết bị này giúp kiểm soát chính xác lưu lượng chất lỏng và khí, ngăn chặn kịp thời các sự cố tràn hoặc rò rỉ áp lực nguy hiểm.

Những sai lầm thường gặp khi chọn và lắp van điện từ

Chọn sai kích thước DN hoặc nhầm lẫn tiêu chuẩn mặt bích khiến tâm lỗ bulông không khớp.
Dùng van nước thông thường lắp vào hệ thống hơi nóng có nhiệt độ cao làm hỏng màng van ngay lập tức.
Chọn sai điện áp coil (ví dụ cấp nguồn 220V cho coil 24V) gây cháy cuộn điện từ.
Lắp ngược hướng dòng chảy của van hoặc không lắp đặt bộ lọc cặn phía trước làm kẹt lõi piston.

Hướng dẫn / Checklist

Cách chọn van điện từ phù hợp

Bước 1: Xác định chính xác kích thước đường ống DN.
Bước 2: Làm rõ đặc tính môi chất sử dụng (nước, hơi, dầu, hóa chất).
Bước 3: Đo đạc áp suất làm việc và nhiệt độ môi chất thực tế.
Bước 4: Kiểm tra tiêu chuẩn mặt bích hiện hữu tại công trình.
Bước 5: Lựa chọn vật liệu thân van và màng/gioăng tương thích.
Bước 6: Xác định điện áp coil phù hợp với nguồn điện sẵn có.
Bước 7: Chọn trạng thái van thường đóng (NC) hay thường mở (NO).
Bước 8: Đối chiếu catalogue kỹ thuật chi tiết trước khi quyết định đặt mua.

Checklist trước khi lắp đặt van điện từ mặt bích

Vệ sinh sạch sẽ đường ống trước khi thi công
Kiểm tra bề mặt bích và tình trạng gioăng làm kín
Căn chỉnh hai mặt bích đồng tâm hoàn toàn
Siết các bulong theo thứ tự chéo đối xứng đều tay
Đảm bảo đường ống không gây ứng suất uốn lên thân van
Kiểm tra đúng điện áp nguồn trước khi cấp nguồn cho coil
Lắp đặt bộ lọc cặn y (y-strainer) trước van
Kiểm tra độ kín khít và vận hành thử nghiệm hệ thống

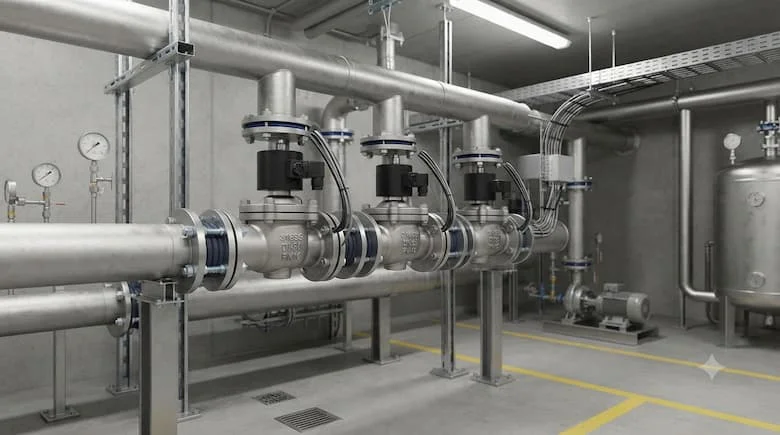

Mô phỏng thực tế hệ thống đường ống công nghiệp với van điện từ mặt bích được lắp đặt trên đường ống nước, bu lông, gioăng và phụ kiện đường ống, môi trường công nghiệp chuyên nghiệp

FAQ – Câu hỏi thường gặp

1. Van điện từ mặt bích là gì?

Đây là dòng van tự động điều khiển đóng mở dòng chảy bằng cuộn điện từ, sử dụng kết nối mặt bích chắc chắn để lắp vào các đường ống kích thước lớn.

2. Van điện từ mặt bích thường dùng cho môi chất nào?

Van được thiết kế đa dạng để sử dụng cho nước sạch, nước thải, hơi nóng, khí nén, dầu hoặc hóa chất tùy thuộc vào vật liệu thân van và màng làm kín.

3. Van điện từ mặt bích có những điện áp coil nào?

Các dòng van phổ biến hiện nay hỗ trợ nhiều mức điện áp linh hoạt như điện áp một chiều 12V, 24V hoặc điện áp xoay chiều 110V, 220V.

4. Van NC và NO khác nhau như thế nào?

Van NC (Thường đóng) ở trạng thái nghỉ sẽ chặn dòng chảy, chỉ mở khi cấp điện. Ngược lại, van NO (Thường mở) luôn cho dòng chảy qua khi chưa cấp điện.

5. Khi chọn mua cần quan tâm những thông số nào?

Bạn cần chú ý đến kích thước DN, tiêu chuẩn mặt bích, áp suất, nhiệt độ môi chất, loại môi chất, điện áp coil và chế độ hoạt động NC/NO.

Kết luận

Việc ứng dụng van điện từ mặt bích mang lại giải pháp tự động hóa tối ưu, giúp nâng cao độ chính xác và an toàn cho toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn sản phẩm cần dựa trên sự đồng bộ chặt chẽ giữa kích thước DN, tiêu chuẩn bích, môi chất, áp suất, nhiệt độ và nguồn điện áp thay vì chỉ nhìn vào giá thành.
