Ren Ống: Cẩm Nang Kỹ Thuật Lựa Chọn Và Phân Biệt Các Loại Chuẩn Xác

Khi tiến hành lắp đặt hệ thống đường ống, thợ kỹ thuật thường xuyên gặp phải tình huống trớ trêu: các đoạn ống và phụ kiện có cùng kích thước danh nghĩa nhưng tuyệt đối không thể vặn khớp với nhau, hoặc lắp vào vẫn bị rò rỉ nước. Nguyên nhân cốt lõi dẫn đến hiện tượng này xuất phát từ việc sử dụng sai kiểu hoặc không nắm rõ tiêu chuẩn ren nối ống kỹ thuật.

Chi tiết cơ khí nhỏ bé này chịu trách nhiệm sống còn trong việc liên kết van, co, tê, cút, đồng hồ áp suất với toàn bộ mạng lưới đường ống. Việc thấu hiểu cấu trúc, phân loại, tiêu chuẩn ren và phương pháp đo đạc chính xác là điều kiện tiên quyết giúp hệ thống vận hành an toàn, bền bỉ.

Ren nối ống – Chi tiết nhỏ nhưng quyết định độ kín của mối nối

Trong quá trình thi công hạ tầng kỹ thuật, một lỗi sai nhỏ ở mối nối có thể khiến toàn bộ hệ thống thất thoát áp suất hoặc rò rỉ lưu chất. Việc lựa chọn phụ kiện chỉ dựa vào cảm quan đường kính ngoài mà bỏ qua các thông số hình học là nguyên nhân hàng đầu gây hư hỏng thiết bị, tốn kém chi phí bảo trì.

Để giải quyết triệt để vấn đề này, bạn cần trang bị kiến thức chuyên sâu về ren nối ống bao gồm khái niệm cơ bản, cách phân loại ren trong - ren ngoài, tiêu chuẩn quốc tế cũng như phương pháp đo đạc và lựa chọn chuẩn xác nhất được phân tích chi tiết dưới đây.

Ren ống là gì?

Ren ống là hệ thống các đường xoắn ốc được gia công chính xác trên bề mặt trong hoặc bề mặt ngoài của ống, van và các phụ kiện nhằm tạo ra mối nối cơ khí gắn kết chặt chẽ và giữ kín hệ thống lưu chất.

Cấu trúc của một mối nối hoàn chỉnh luôn dựa trên sự ăn khớp giữa chi tiết có ren ngoài và chi tiết có ren trong. Cần lưu ý rằng ren nối ống không đơn thuần chỉ là một thông số đường kính, mà nó bao gồm biên dạng ren, góc ren, bước ren và tiêu chuẩn chế tạo riêng biệt nhằm đảm bảo khả năng chịu lực và độ kín khít tối ưu dưới áp suất cao.

Nguyên lý kết nối của ren nối ống

Sự liên kết giữa ren trong và ren ngoài được thực hiện thông qua cơ chế vặn siết tạo ra lực ma sát và ứng suất nén lớn giữa các bề mặt ren. Bước ren và biên dạng ren đóng vai trò định hướng đường đi, trong khi vật liệu làm kín như băng tan PTFE hoặc keo khóa ren chịu trách nhiệm bít kín các khe hở vi mô.

Nếu siết quá lỏng, mối nối sẽ không đủ lực ép dẫn đến rò rỉ lưu chất; ngược lại, siết quá mạnh có thể làm cháy ren, biến dạng chi tiết hoặc nứt vỡ thân phụ kiện. Do đó, cần phân biệt rõ giữa kết cấu cơ học chịu lực của ren và khả năng làm kín của từng loại tiêu chuẩn kết nối.

Phân tích chuyên sâu

Các loại ren nối ống phổ biến hiện nay

• Phân loại theo vị trí: Gồm ren trong (nằm ở mặt trong phụ kiện, thân van, tê, cút) và ren ngoài (nằm ở đầu ống hoặc đầu kết nối).

• Phân loại theo hình dạng: Gồm ren thẳng (song song) và ren côn (có độ dốc giúp tăng độ bám khi siết sâu).

• Tiêu chuẩn BSP (British Standard Pipe): Rất phổ biến tại Anh, Châu Âu và nhiều thị trường quốc tế, chia thành BSPP (ren song song) và BSPT (ren côn).

• Tiêu chuẩn NPT (National Pipe Thread): Dòng ren côn tiêu chuẩn phổ biến trong các hệ thống công nghiệp và thiết bị theo tiêu chuẩn Mỹ.

Kích thước ren nối ống được xác định như thế nào?

Hệ thống biểu thị kích thước thường sử dụng đơn vị inch (ví dụ 1/2", 3/4", 1") theo kích thước danh nghĩa chứ không phải là con số đo đường kính thực tế bằng thước. Ví dụ, một đường ống gọi là ren 1/2 inch thực tế sẽ có đường kính ngoài lớn hơn nhiều so với con số 12.7 mm do tính chất quy ước lịch sử ngành cơ khí. Việc xác định chính xác đòi hỏi kỹ thuật viên phải đối chiếu trực tiếp với bảng tiêu chuẩn ren quốc tế tương ứng.

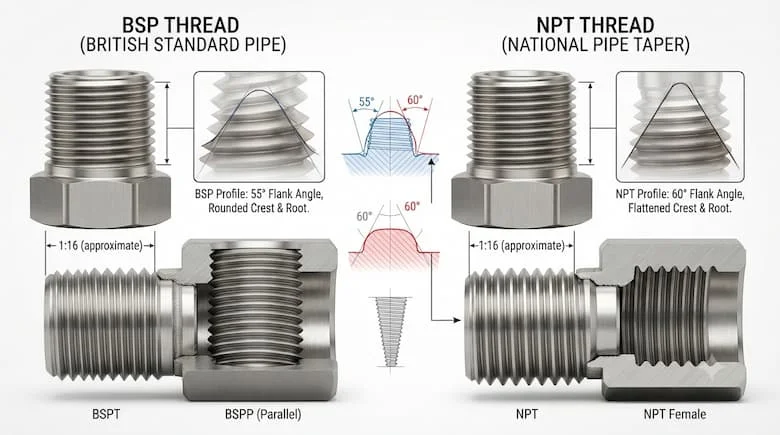

So sánh ren BSP và NPT

Sự khác biệt về góc ren (55 độ so với 60 độ) khiến cho ren BSP và NPT không thể ăn khớp hoàn toàn với nhau. Việc cố gắng ghép nối hai tiêu chuẩn này sẽ làm hỏng bề mặt ren và gây rò rỉ áp suất nghiêm trọng.

Làm sao nhận biết và đo ren nối ống chính xác?

Để xác định chính xác thông số, bạn cần quan sát xem đó là ren trong hay ren ngoài, sử dụng thước cặp để đo đường kính phần ren, kết hợp với thước đo bước ren để đếm số bước trên một khoảng chiều dài nhất định. Quan sát hình thái xem là ren thẳng hay ren côn, sau đó đối chiếu với bảng thông số kỹ thuật chuẩn hoặc kiểm tra thông tin khắc trên thân thiết bị.

Vì sao chọn sai ren nối ống dễ gây rò rỉ?

Sử dụng sai tiêu chuẩn khiến bước ren không đồng bộ, tạo ra các khe hở lớn mà vật liệu làm kín không thể bù đắp. Việc nhầm lẫn giữa ren thẳng và ren côn, siết quá lực hoặc sử dụng phụ kiện mòn vẹt, gia công kém chất lượng đều trực tiếp dẫn đến hiện tượng rò rỉ nước, giảm tuổi thọ toàn bộ hệ thống đường ống.

Ứng dụng thực tế

Ren nối ống được sử dụng ở đâu?

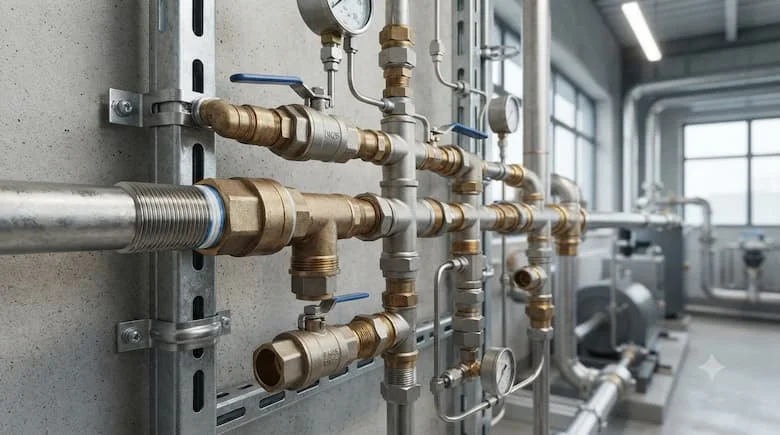

• Hệ thống cấp nước dân dụng: Kết nối các đoạn ống nước sinh hoạt trong nhà, vòi nước và thiết bị vệ sinh.

• Hệ thống khí nén và hơi: Lắp đặt các đường ống dẫn khí áp lực cao cho nhà xưởng sản xuất.

• Đường ống công nghiệp: Kết nối van công nghiệp, đồng hồ đo áp suất, nhiệt kế và các thiết bị đo lường kỹ thuật.

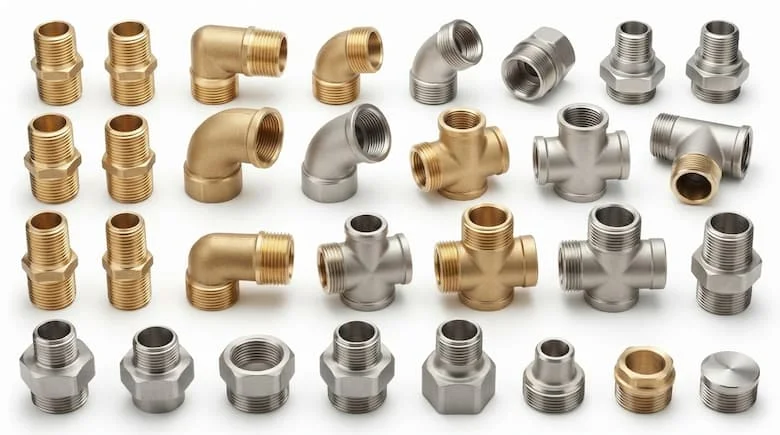

• Phụ kiện đường ống: Tạo liên kết linh hoạt cho co, tê, cút, măng xông và các đoạn ống nhánh kích thước từ nhỏ đến trung bình.

Những sai lầm thường gặp khi lựa chọn ren nối ống

1. Chỉ nhìn con số kích thước inch mà bỏ qua hoàn toàn tiêu chuẩn chế tạo (BSP hay NPT).

2. Nhầm lẫn tai hại giữa ren trong và ren ngoài khi đặt mua vật tư phụ kiện.

3. Không phân biệt được ren thẳng và ren côn, dẫn đến việc vặn không kín khít.

4. Quấn quá nhiều băng tan hoặc dùng lực quá mạnh làm vỡ ren phụ kiện.

5. Lắp ghép các thiết bị không tương thích thông số kỹ thuật với nhau.

Hướng dẫn / Checklist

Cách chọn ren nối ống phù hợp

• Bước 1: Xác định rõ môi chất vận hành trong đường ống (nước, khí nén, hơi nóng hay hóa chất).

• Bước 2: Xác định chính xác kích thước danh nghĩa của đường ống và phụ kiện liên kết.

• Bước 3: Phân biệt rõ ràng vị trí cần kết nối là ren trong hay ren ngoài.

• Bước 4: Xác định kiểu thiết kế cơ khí là ren thẳng hay ren côn.

• Bước 5: Đối chiếu tiêu chuẩn ren quốc tế (ưu tiên BSP hoặc NPT theo thiết kế gốc).

• Bước 6: Đo đạc đường kính và bước ren thực tế bằng dụng cụ chuyên dụng.

• Bước 7: Kiểm tra chất lượng vật liệu chế tạo và giới hạn chịu áp suất, nhiệt độ.

• Bước 8: Tra cứu catalogue nhà sản xuất để đảm bảo độ tương thích tuyệt đối trước khi mua.

Checklist trước khi mua phụ kiện ren nối ống

• Kích thước danh nghĩa chuẩn xác

• Tiêu chuẩn ren đúng hệ thống (BSP hoặc NPT)

• Đúng loại ren trong hay ren ngoài

• Phân biệt rõ ren thẳng hay ren côn

• Bước ren ăn khớp hoàn hảo

• Tương thích tuyệt đối với đường ống hiện hữu

• Phù hợp với tính chất môi chất sử dụng

• Vật liệu chế tạo bền bỉ, chống ăn mòn

• Đáp ứng giới hạn áp suất và nhiệt độ làm việc

• Có thông số kỹ thuật và tài liệu rõ ràng

• Đảm bảo khả năng làm kín chống rò rỉ tối ưu

FAQ – Câu hỏi thường gặp

1. Ren ống là gì?

Đây là hệ thống đường xoắn ốc được gia công trên bề mặt trong hoặc ngoài của ống và phụ kiện, đóng vai trò tạo mối liên kết cơ khí chắc chắn và giữ kín hệ thống đường ống.

2. Ren BSP và NPT có lắp chung được không?

Không nên mặc định lắp chung. BSP (tiêu chuẩn Anh, góc 55°) và NPT (tiêu chuẩn Mỹ, góc 60°) có hình học khác nhau, việc ép lắp chung sẽ phá hỏng ren và gây rò rỉ.

3. Ren ống 1/2 inch có đường kính thực tế đúng 1/2 inch không?

Không. Kích thước 1/2 inch là tên gọi theo quy ước danh nghĩa, còn đường kính đo thực tế bằng thước sẽ lớn hơn và tùy thuộc vào tiêu chuẩn sản xuất cụ thể.

4. Làm sao phân biệt ren trong và ren ngoài?

Ren ngoài nằm ở mặt ngoài của đầu ống hoặc đầu nối; trong khi ren nằm ở phía bên trong của thân van, cút, tê hoặc các phụ kiện nhận đầu kết nối.

5. Làm sao chọn đúng ren ống để tránh rò rỉ?

Bạn cần xác định chuẩn kích thước, tiêu chuẩn ren, kiểu ren, vật liệu và môi trường làm việc, sau đó chọn phụ kiện tương thích và thực hiện quấn băng tan siết lực đúng kỹ thuật.

Kết luận

Việc nắm vững kiến thức về ren ống giúp kỹ thuật viên và chủ đầu tư kiểm soát chặt chẽ chất lượng lắp đặt, ngăn chặn triệt để tình trạng rò rỉ lưu chất và tối ưu hóa tuổi thọ toàn bộ mạng lưới đường ống. Tránh tuyệt đối việc lựa chọn cảm tính chỉ dựa vào tên gọi kích thước inch mà bỏ qua các yếu tố về tiêu chuẩn hình học.
