Hướng dẫn chi tiết spring check valve: Cấu tạo, Nguyên lý và Cách lựa chọn chuẩn xác

Trong các hệ thống trạm bơm và đường ống công nghiệp, dòng chất lỏng có thể chảy ngược khi máy bơm đột ngột dừng hoạt động hoặc áp suất phía đầu vào thay đổi. Nếu thiếu đi giải pháp kiểm soát dòng chảy phù hợp, hiện tượng này sẽ gây tụt áp, làm hư hỏng thiết bị hoặc tạo ra hiện tượng va đập thủy lực nghiêm trọng. Đây là lúc dòng sản phẩm spring check valve đóng vai trò thiết yếu.

Trang bị kiến thức chuyên sâu về van một chiều lò xo giúp kỹ sư và nhà đầu tư hiểu rõ bản chất thiết bị, tối ưu hóa hiệu suất vận hành và bảo vệ toàn bộ mạng lưới đường ống khỏi những sự cố tốn kém.

Spring check valve – giải pháp ngăn dòng chảy ngược trong đường ống

Việc lựa chọn van một chiều không chuẩn xác cho hệ thống có thể dẫn đến rò rỉ lưu chất, kẹt đĩa van hoặc tổn thất áp suất quá mức. Hiểu rõ cấu trúc và nguyên lý vận hành của van một chiều lò xo giúp kiểm soát dòng chảy an toàn, tự động đóng kín khi chiều chuyển động của chất lỏng bị đảo ngược mà không cần sự can thiệp thủ công.

Spring check valve là gì?

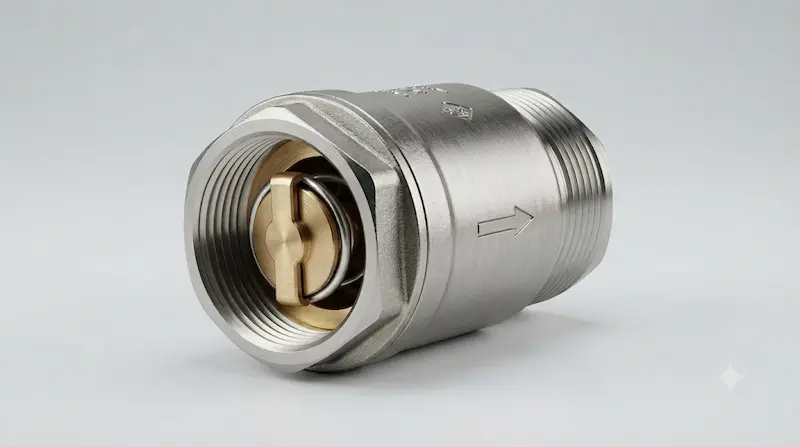

Spring check valve (van một chiều lò xo) là dòng van một chiều sử dụng cơ cấu lò xo đàn hồi để điều khiển hành trình đóng mở của đĩa van theo định hướng của dòng chảy. Khi áp suất lưu chất đầu vào đủ lớn, đĩa van thắng lực lò xo để mở rộng; ngược lại, khi lưu lượng giảm hoặc có xu hướng đảo chiều, lực đẩy của lò xo sẽ ép đĩa van nhanh chóng trở về vị trí đóng kín để chặn đứng dòng chảy ngược.

• Spring = Lò xo hồi vị.

• Check valve = Van một chiều.

Chức năng cốt lõi của thiết bị là cho phép môi chất đi qua theo một hướng duy nhất. Van vận hành hoàn toàn tự động, không cần tay gạt hay bộ truyền động ngoài, trong đó lò xo đóng vai trò chủ chốt tạo lực hồi vị nhanh chóng.

Các thuật ngữ kỹ thuật tương đương thường gặp:

• Spring loaded check valve

• Van một chiều lò xo for water

• Inline van một chiều lò xo

• Van một chiều lò xo

Cấu tạo và nguyên lý hoạt động của spring check valve

Cấu tạo chi tiết

• Thân van (Body): Khung chịu lực chính của toàn bộ thiết bị.

• Đĩa van / Piston (Disc / Piston): Phần tử trực tiếp chặn hoặc mở dòng chảy.

• Lò xo (Spring): Tạo lực đàn hồi đẩy đĩa van về vị trí đóng.

• Gioăng làm kín (Gasket / O-ring): Ngăn chặn rò rỉ lưu chất ra ngoài hoặc qua khe hở.

• Ghế van (Seat): Bề mặt tiếp xúc khít với đĩa van khi đóng.

• Bộ dẫn hướng / Nắp van: Giúp định tâm chuyển động tuyến tính của đĩa van.

Nguyên lý hoạt động

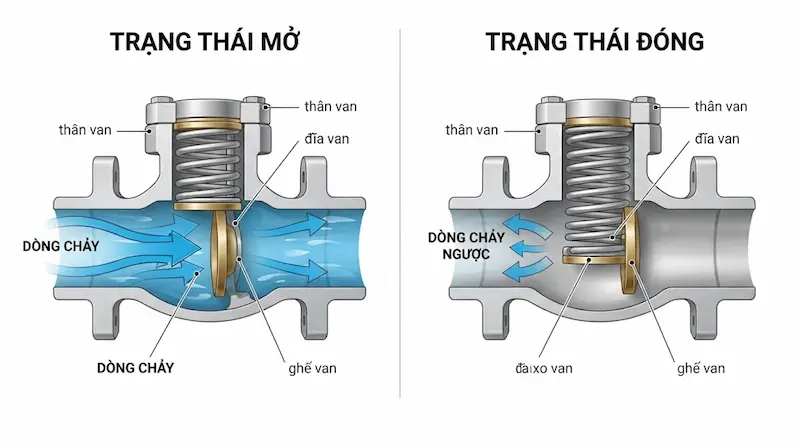

1. Nguyên lý mở van: Khi áp suất dòng chảy đầu vào lớn hơn tổng lực cản của lò xo cộng với ma sát, đĩa van dịch chuyển tạo ra khe hở để môi chất lưu thông.

2. Nguyên lý đóng van: Khi lưu lượng giảm, lực dòng chảy suy yếu, lò xo lập tức đẩy đĩa van ép chặt vào ghế van. Khi dòng chảy đảo chiều, áp suất phía sau hỗ trợ thêm lực ép giúp van đóng kín tuyệt đối, hạn chế hiện tượng dòng chảy ngược.

Van đóng nhanh vượt trội so với các loại van tự trọng nhờ lực chủ động của lò xo, đồng thời có thể lắp đặt linh hoạt theo nhiều hướng tùy theo thiết kế của nhà sản xuất.

Các loại spring check valve phổ biến

Việc phân loại van một chiều lò xo thường dựa trên cấu trúc hình học kết nối và cơ cấu phần tử đóng mở:

• Inline van một chiều lò xo: Dòng chảy đi thẳng qua trục thân van, thiết kế nhỏ gọn, tối ưu không gian lắp đặt.

• Spring-loaded disc check valve: Sử dụng đĩa tròn kết hợp lò xo trung tâm, cấu trúc đơn giản, phản ứng đóng cực nhanh.

• Spring piston check valve: Dùng piston dẫn hướng thay cho đĩa van, phù hợp với các hệ thống áp suất cao.

• Wafer van một chiều lò xo: Thiết kế dạng kẹp mỏng nhẹ nằm giữa hai mặt bích đường ống.

Tên gọi van một chiều lò xo mô tả cơ cấu đóng bằng lò xo bên trong, trong khi hình dáng thực tế sẽ thay đổi theo từng model và hãng chế tạo.

Thông số kỹ thuật cần quan tâm khi chọn spring check valve

Đặc biệt, cracking pressure (áp suất mở van) là thông số thường bị bỏ qua. Nếu lò xo quá cứng, hệ thống cần áp suất cao hơn để đẩy van mở, gây ra tổn thất áp suất lớn cho đường ống. Do đó, cần chọn lực lò xo tương thích với lưu lượng thực tế.

Van một chiều lò xo khác gì các loại van một chiều khác?

• Van một chiều lò xo vs Swing check valve: Van lò xo sử dụng lực đàn hồi để đóng nhanh, trong khi van lá lật (swing check) dùng đĩa bản lề và phụ thuộc vào trọng lực nên tốc độ đóng chậm hơn, dễ gây va đập thủy lực nếu dòng chảy đổi chiều đột ngột.

• Van một chiều lò xo vs Lift check valve: Cả hai đều có cơ cấu chuyển động tịnh tiến, tuy nhiên van nâng (lift check) thường dùng trọng lực hoặc áp suất dòng đẩy, còn van một chiều lò xo có thêm lò xo hồi vị chủ động giúp lắp đặt linh hoạt hơn.

• Thuật ngữ kết nối và cơ cấu: "Wafer" biểu thị kiểu lắp kẹp giữa hai mặt bích, trong khi "spring-loaded" mô tả cơ cấu đóng. Một thiết bị hoàn toàn có thể vừa là wafer check valve vừa sở hữu cơ cấu lò xo.

Tại sao nên sử dụng spring check valve?

• Đóng mở cực nhanh: Lò xo chủ động ép đĩa van về vị trí đóng ngay khi lưu chất chững lại, ngăn chặn hiệu quả hiện tượng búa nước nhẹ.

• Kết cấu nhỏ gọn: Tiết kiệm không gian lắp đặt hơn so với các dòng van một chiều bản lề cỡ lớn.

• Tự động hoàn toàn: Không cần nguồn điện hay tác động thủ công, vận hành dựa hoàn toàn vào áp lực dòng chảy.

• Lắp đặt linh hoạt: Phù hợp với nhiều góc độ đường ống theo khuyến nghị kỹ thuật của nhà sản xuất.

Tuy nhiên, cần lưu ý đến yếu tố tổn thất áp suất (pressure drop) do lực cản của lò xo khi dòng chất lỏng đi qua van.

Van một chiều lò xo được sử dụng ở đâu?

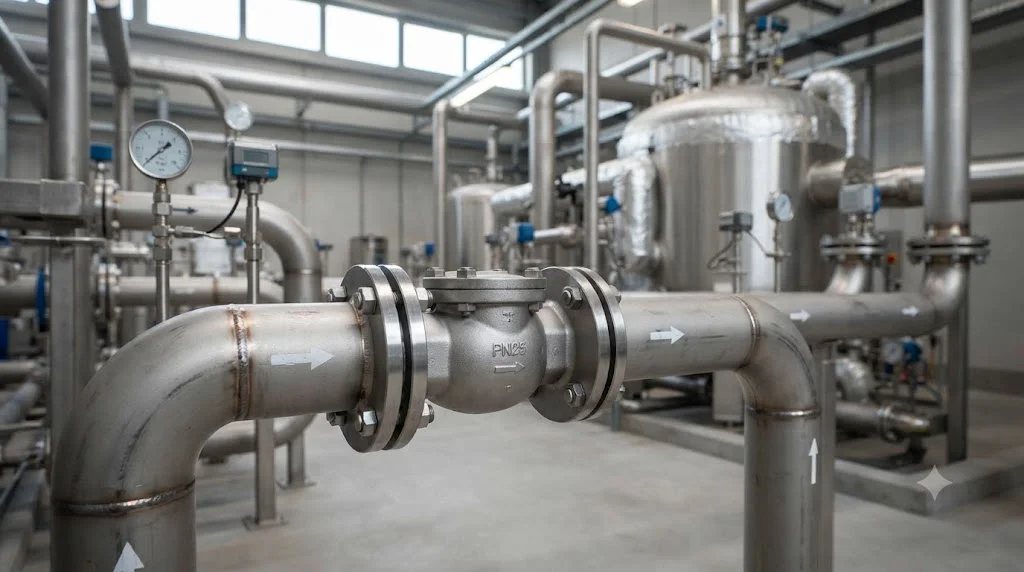

• Hệ thống cấp thoát nước: Lắp đặt tại trạm bơm cấp nước sạch, trạm xử lý nước thải và mạng lưới phân phối đô thị.

• Hệ thống HVAC: Ứng dụng trong đường ống nước tuần hoàn của hệ thống Chiller, tháp giải nhiệt (cooling tower).

• Hệ thống khí nén: Lắp trên các tuyến ống dẫn khí công nghiệp, máy nén khí áp lực trung bình.

• Hệ thống công nghiệp: Đường ống dẫn dầu, dung dịch công nghệ và hóa chất nhẹ (cần kiểm tra tính tương thích vật liệu lò xo và gioăng).

Khi nào nên dùng van một chiều lò xo?

Nên ưu tiên sử dụng thiết bị khi hệ thống cần ngăn chặn triệt để dòng chảy ngược, yêu cầu tốc độ đóng van nhanh để bảo vệ máy bơm, hoặc khi không gian lắp đặt đường ống bị hạn chế. Vị trí kinh điển là lắp ngay tại đầu ra của máy bơm:

Khi bơm ngừng hoạt động, van lập tức đóng lại, giữ cột nước và ngăn không cho dòng chảy quay ngược làm quay cánh bơm.

Không nên dùng van này nếu hệ thống yêu cầu tổn thất áp suất cực thấp hoặc môi chất chứa hàm lượng cặn rác lớn dễ làm kẹt lò xo.

Những sai lầm thường gặp khi chọn van một chiều lò xo

1. Chỉ chọn van dựa vào đường kính danh nghĩa DN mà bỏ qua lưu lượng và áp suất thực tế.

2. Bỏ qua thông số cracking pressure khiến lò xo quá cứng, làm tụt áp hệ thống.

3. Lắp ngược chiều mũi tên hướng dòng chảy trên thân van.

4. Không tính toán tổn thất áp lực dòng chảy qua van một chiều lò xo.

5. Chọn sai vật liệu gioăng và lò xo khi môi chất có chứa hóa chất hoặc nhiệt độ cao.

6. Mặc định mọi van lò xo đều chống được hoàn toàn hiện tượng búa nước nặng (water hammer).

Cách chọn van một chiều lò xo đúng kỹ thuật

1. Bước 1: Xác định rõ loại môi chất (nước, khí, dầu, dung dịch kỹ thuật).

2. Bước 2: Chọn kích thước danh nghĩa phù hợp với đường ống (DN15, DN25, DN50, DN100...).

3. Bước 3: Xác định cấp áp suất làm việc tối đa của toàn hệ thống (PN10, PN16, Class 150...).

4. Bước 4: Kiểm tra biên độ nhiệt độ vận hành liên tục của lưu chất.

5. Bước 5: Tính toán giá trị áp suất mở van (cracking pressure) phù hợp với áp lực dòng chảy.

6. Bước 6: Lựa chọn vật liệu chế tạo thân, đĩa, lò xo và gioăng (Inox, đồng, EPDM, PTFE).

7. Bước 7: Xác định kiểu kết nối đường ống (nối ren, mặt bích hay kẹp wafer).

Checklist trước khi mua spring check valve

• Kích thước DN trùng khớp với đường ống thực tế.

• Cấp áp suất PN/Class đáp ứng đúng yêu cầu hệ thống.

• Hướng dòng chảy thiết kế đúng chiều lắp đặt.

• Vật liệu thân và đĩa van tương thích hoàn toàn với môi chất.

• Giới hạn nhiệt độ làm việc nằm trong ngưỡng an toàn.

• Lực mở van (cracking pressure) phù hợp với áp lực thực tế.

• Tổn thất áp suất qua van nằm trong giới hạn cho phép.

• Kiểu kết nối ren, bích hoặc wafer phù hợp với tuyến ống.

• Có đầy đủ catalogue, tài liệu kỹ thuật và chứng chỉ xuất xứ rõ ràng.

Câu hỏi thường gặp về van một chiều lò xo

Spring check valve là gì?

Đây là van một chiều sử dụng cơ cấu lò xo đàn hồi để tự động đóng mở, cho phép dòng chảy đi theo một hướng và chặn đứng dòng chảy ngược khi áp suất thay đổi.

Van một chiều lò xo hoạt động như thế nào?

Khi áp suất dòng chảy đủ mạnh, đĩa van thắng lực lò xo để mở đường cho lưu chất đi qua. Khi dòng chảy giảm hoặc đảo chiều, lực lò xo đẩy đĩa van đóng kín lập tức.

Van một chiều lò xo khác swing check valve như thế nào?

Van lò xo (spring check) đóng cực nhanh nhờ lực đàn hồi chủ động, trong khi van lá lật (swing check) dùng đĩa bản lề tự do phụ thuộc vào trọng lực dòng chảy.

Van một chiều lò xo có thể lắp theo chiều dọc không?

Điều này phụ thuộc hoàn toàn vào thiết kế của từng model sản phẩm. Cần kiểm tra kỹ tài liệu hướng dẫn hoặc catalogue của nhà sản xuất trước khi thi công.

Chọn van một chiều lò xo cần quan tâm thông số nào?

Các thông số cốt lõi gồm: kích thước DN, cấp áp suất PN, môi chất, nhiệt độ, áp suất mở van (cracking pressure) và vật liệu chế tạo lò xo, gioăng.

Van một chiều lò xo – chọn đúng van để kiểm soát dòng chảy hiệu quả

Đầu tư đúng dòng Van 1 chiều lò xo mang lại sự an tâm tuyệt đối cho các hệ thống trạm bơm, đường ống nước và thiết bị công nghiệp. Đặc trưng tự động đóng nhanh nhờ cơ cấu lò xo giúp bảo vệ thiết bị khỏi dòng chảy ngược và va đập thủy lực hiệu quả. Việc đồng thời cân nhắc kỹ lưỡng các yếu tố về áp suất, nhiệt độ, vật liệu và lực mở van chính là chìa khóa tối ưu hóa tuổi thọ toàn bộ hệ thống.
