Stainless Steel Butterfly Valve: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong các hệ thống đường ống công nghiệp hiện đại, việc duy trì sự ổn định của dòng chảy trong môi trường có độ ẩm cao, hóa chất hoặc tính ăn mòn khắc nghiệt luôn là bài toán đau đầu cho các kỹ sư. Giữa rất nhiều dòng thiết bị kiểm soát lưu lượng, van bướm inox nổi lên như một giải pháp van bướm tối ưu nhờ việc sử dụng toàn bộ thân và các chi tiết chính bằng vật liệu inox cao cấp. Tuy nhiên, một thực tế kỹ thuật cho thấy không phải mọi loại van inox đều phù hợp với mọi môi trường vận hành. Việc hiểu rõ các tiêu chí lựa chọn là điều kiện tiên quyết để đảm bảo hệ thống không bị rò rỉ hay ăn mòn sớm.

Stainless Steel Butterfly Valve Là Gì?

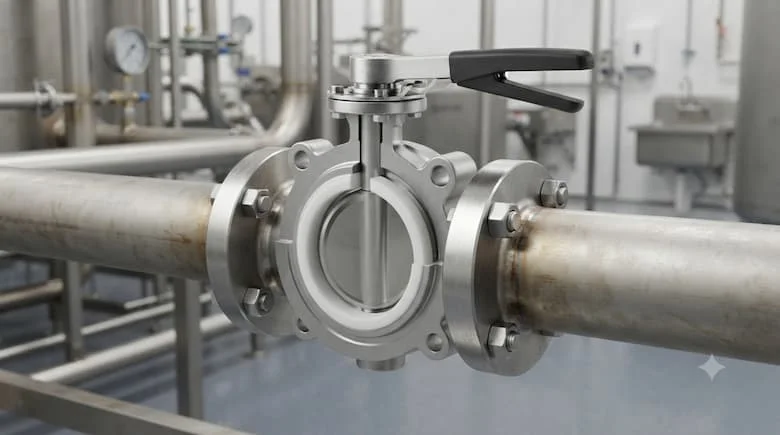

Stainless steel butterfly valve hay còn gọi là van bướm inox, là dòng van công nghiệp sử dụng vật liệu thép không gỉ (inox) cho thân van và các bộ phận tiếp xúc lưu chất nhằm thực hiện chức năng đóng, mở hoặc điều tiết dòng chảy.

Cấu tạo cơ bản của thiết bị bao gồm: thân van inox chắc chắn, đĩa van hình cánh bướm, trục van truyền động, gioăng làm kín (seat) và bộ phận vận hành như tay gạt, tay quay vô lăng hoặc bộ điều khiển tự động. Vai trò cốt lõi của van là kiểm soát hiệu quả lưu chất qua các đường ống có kích thước lớn với thiết kế gọn gàng, tiết kiệm không gian.

Nguyên Lý Hoạt Động Của Van Bướm Inox

Cơ chế vận hành của van dựa trên chuyển động xoay góc của đĩa van quanh trục trung tâm bên trong lòng ống. Góc xoay giới hạn trong phạm vi 90 độ để chuyển đổi trạng thái từ đóng sang mở hoàn toàn.

Khi đĩa van xoay song song với hướng di chuyển của dòng chảy, khoảng hở lớn nhất xuất hiện giúp lưu chất đi qua dễ dàng (trạng thái mở). Ngược lại, khi đĩa van xoay vuông góc (90 độ) so với đường ống, bề mặt đĩa ép chặt vào gioăng làm kín để chặn đứng hoàn toàn dòng chảy. Ngoài ra, khi đặt ở các góc mở trung gian, van còn có khả năng điều tiết lưu lượng tương đối tốt theo yêu cầu kỹ thuật.

Phân Loại Van Bướm Inox Phổ Biến

Dựa trên phương thức vận hành, thiết bị được chia thành các dòng: van bướm inox tay gạt cho hệ thống nhỏ thao tác thủ công, van bướm tay quay vô lăng trợ lực cho ống lớn, cùng hai dòng tự động hóa cao cấp là van bướm inox điều khiển khí nén và van bướm inox điều khiển điện.

Xét theo kiểu kết nối đường ống, thị trường phổ biến ba dạng: dạng kẹp (Wafer), dạng tai bích rút gọn (Lug) và dạng mặt bích hai đầu (Flanged).

Về vật liệu cấu thành, hai mác thép chủ đạo là Stainless Steel 304 và Stainless Steel 316. Trong đó, inox 316 sở hữu hàm lượng Molypden vượt trội, mang lại khả năng chống ăn mòn hóa chất và môi trường chứa muối chloride tốt hơn hẳn so với inox 304.

Thông Số Cần Quan Tâm Khi Chọn Van Bướm Inox

Việc lựa chọn thiết bị đòi hỏi sự đối chiếu khắt khe qua các thông số kỹ thuật cốt lõi:

• Kích thước danh nghĩa (DN) và đường kính ống thực tế.

• Áp suất làm việc tối đa của hệ thống (PN).

• Vật liệu chế tạo thân, đĩa và trục van.

• Vật liệu gioăng làm kín (Seat: EPDM, PTFE, Viton...).

• Kiểu kết nối cơ khí và tiêu chuẩn mặt bích.

• Nhiệt độ vận hành và tính chất hóa học của môi chất.

• Kiểu điều khiển (thủ công hay tự động).

Điểm nhấn kỹ thuật: Không bao giờ được phép chỉ chọn van dựa vào kích thước DN; môi chất, áp suất, nhiệt độ và vật liệu gioăng mới là các yếu tố quyết định trực tiếp tuổi thọ thực tế của van.

Van Bướm Inox Có Ưu Điểm Gì?

Dòng sản phẩm này mang lại nhiều ưu thế vượt trội nhờ đặc tính của vật liệu thép không gỉ:

• Khả năng chống gỉ sét và kháng hóa chất cực tốt trong môi trường ẩm ướt.

• Độ bền cơ học cao, chịu được áp lực và nhiệt độ biến động.

• Thiết kế dạng đĩa kẹp mỏng gọn, trọng lượng tương đối nhẹ so với các dòng van cổng truyền thống.

• Thao tác đóng mở nhanh chóng chỉ bằng một góc quay 90 độ.

• Dễ dàng bảo trì, tháo lắp hoặc thay thế gioăng khi cần thiết.

Tuy nhiên, hạn chế cần lưu ý là giá thành đầu tư ban đầu cao hơn van bướm gang thông thường. Hơn nữa, không phải mọi loại inox 304 hay 316 đều kháng được tất cả các loại hóa chất mạnh, đồng thời giới hạn chịu nhiệt của gioăng làm kín (seat) cũng cần được kiểm tra kỹ để tránh tình trạng chảy nhựa hoặc biến dạng.

So Sánh Van Bướm Inox Với Các Loại Khác

So với van bướm gang truyền thống, van bướm inox vượt trội hoàn toàn về khả năng chống ăn mòn, độ bền cơ học và tính an toàn vệ sinh, dù chi phí đầu tư cao hơn.

Khi đặt lên bàn cân so sánh với van bi inox (Stainless Steel Ball Valve), van bướm chiếm ưu thế tuyệt đối về không gian lắp đặt gọn gàng, trọng lượng nhẹ hơn trên các đường ống cỡ lớn và tốc độ đóng mở nhanh. Trong khi van bi phù hợp cho các hệ thống áp lực cao đòi hỏi độ kín tuyệt đối ở quy mô nhỏ, van bướm inox lại là vua của các tuyến ống có đường kính lớn cần giải pháp tối ưu chi phí và không gian.

Van Bướm Inox Được Sử Dụng Ở Đâu?

Thiết bị hiện diện dày đặc trong các ngành công nghiệp đòi hỏi tiêu chuẩn khắt khe:

• Hệ thống cấp thoát nước sạch và trạm xử lý nước thải đô thị.

• Hệ thống điều hòa không khí HVAC và các tháp giải nhiệt Chiller.

• Nhà máy chế biến thực phẩm, đồ uống và sữa (đòi hỏi inox vi sinh hoặc inox cao cấp).

• Các nhà máy sản xuất hóa chất, dược phẩm và xử lý khí công nghiệp.

• Đường ống dẫn dung dịch, hơi nước có tính ăn mòn.

Nếu chọn sai thông số PN, nhầm lẫn mác inox 304 sang môi trường axit nặng, hoặc bỏ qua việc kiểm tra vật liệu seat, hệ thống sẽ nhanh chóng bị rò rỉ, thủng thân van, gây tổn thất lớn cho hoạt động sản xuất.

Hướng Dẫn Cách Chọn Van Bướm Inox Phù Hợp

Quy trình lựa chọn chuẩn 7 bước kỹ thuật:

1. Xác định chính xác kích thước đường ống (DN).

2. Xác định áp suất làm việc tối đa của hệ thống (PN).

3. Xác định giới hạn nhiệt độ của dòng lưu chất.

4. Phân tích tính chất hóa học của môi chất sử dụng.

5. Lựa chọn mác vật liệu phù hợp (Inox 304 cho môi trường thông thường, Inox 316 cho môi trường hóa chất/muối).

6. Lựa chọn kiểu kết nối cơ khí (Wafer, Lug hoặc Flanged).

7. Quyết định phương thức vận hành (tay gạt, tay quay, điện hay khí nén).

Trong quá trình lắp đặt, kỹ thuật viên phải kiểm tra kỹ mặt bích, đảm bảo không có vật cản trên đường đi của đĩa van, căn chỉnh tâm chính xác, siết lực đều tay và tiến hành thử áp kiểm tra rò rỉ trước khi đưa vào vận hành chính thức.

FAQ – Câu Hỏi Thường Gặp

1. Stainless steel butterfly valve là gì?

Đó là dòng van bướm sử dụng vật liệu inox cho các bộ phận chính, dùng để đóng, mở hoặc điều tiết dòng chảy trong đường ống.

2. Van bướm inox 304 và 316 khác nhau thế nào?

Inox 316 chứa thành phần hợp kim chống ăn mòn tốt hơn 304, phù hợp hơn với các môi trường hóa chất khắc nghiệt hoặc có chứa chloride.

3. Van bướm inox dùng cho nước được không?

Hoàn toàn được. Van sử dụng rất tốt cho các hệ thống nước, nhưng cần lưu ý chọn đúng vật liệu seat và mức áp suất tương thích.

4. Nên chọn van bướm inox tay gạt hay điều khiển tự động?

Tay gạt thích hợp cho hệ thống nhỏ vận hành thủ công; các dòng điều khiển điện hoặc khí nén phù hợp với hệ thống tự động hóa từ xa.

5. Stainless steel butterfly valve có điều tiết được lưu lượng không?

Có thể điều tiết, nhưng cần sử dụng đúng góc mở thiết kế để đảm bảo độ bền cơ học và khả năng kiểm soát dòng chảy.

Kết Luận

Các dòng stainless steel butterfly valve chính là giải pháp kỹ thuật hoàn hảo giúp tối ưu hóa độ bền, khả năng chống ăn mòn và sự an toàn cho các hệ thống đường ống công nghiệp hiện đại. Khi tiến hành đầu tư, bạn cần đánh giá tổng hòa các yếu tố DN, PN, vật liệu thân, loại gioăng seat, môi chất và nhiệt độ thay vì chỉ dựa vào cảm tính.
