Van Điều Áp Bình Oxy: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn An Toàn

Trong các hệ thống cấp khí y tế và công nghiệp, áp suất khí oxy bên trong bình chứa luôn ở mức rất cao, vượt xa ngưỡng an toàn để sử dụng trực tiếp cho thiết bị hay con người. Nếu trực tiếp xả khí ra ngoài mà không qua hệ thống kiểm soát, áp suất đầu ra quá cao sẽ làm thiết bị phía sau hư hỏng, gây rò rỉ tại các điểm kết nối và tiềm ẩn nguy cơ mất an toàn cháy nổ cực kỳ nghiêm trọng. Chính vì vậy, việc trang bị van điều chỉnh bình oxy là giải pháp cốt lõi để giảm áp và duy trì dòng khí ở mức ổn định.

Van Điều Áp Bình Oxy Là Gì?

Van điều áp bình oxy là thiết bị được lắp tại đầu ra của bình chứa oxy, có nhiệm vụ giảm áp suất oxy từ mức cao trong bình xuống áp suất đầu ra phù hợp với thiết bị hoặc hệ thống sử dụng, đồng thời giúp duy trì áp suất tương đối ổn định trong quá trình cấp khí.

Thiết bị này được lắp trực tiếp tại miệng bình chứa, đóng vai trò như "trạm kiểm soát" hạ áp và điều chỉnh lưu lượng dòng chảy. Phân biệt rõ ràng với van khóa thông thường chỉ có chức năng đóng/mở, van điều chỉnh bình oxy sở hữu cơ chế cân bằng áp lực phức tạp để đảm bảo áp suất đầu ra luôn phẳng lặng dù áp suất trong bình chứa đang giảm dần theo thời gian sử dụng.

Nguyên Lý Hoạt Động Của Van Điều Chỉnh Bình Oxy

Cơ chế vận hành của thiết bị tuân theo một chu trình cơ học chính xác: Khí oxy từ bình đi qua cửa vào áp suất cao, tác động vào cơ cấu giảm áp gồm màng van hoặc piston kết hợp với hệ thống lò xo điều chỉnh, trước khi thoát ra ở cửa ra với áp suất thấp hơn đã được cài đặt sẵn.

Khi người dùng vặn núm điều chỉnh, lực ép của lò xo thay đổi để ép hoặc nhả màng van, qua đó tự động cân bằng giữa áp suất khí bên trong và lực đàn hồi cơ học. Khi áp suất đầu ra thay đổi, van sẽ tự động co giãn tiết diện dòng khí để giữ mức áp suất luôn cố định. Việc dùng van khóa thông thường thay thế cho thiết bị này là sai lầm nguy hiểm vì van khóa không có khả năng duy trì áp suất ổn định.

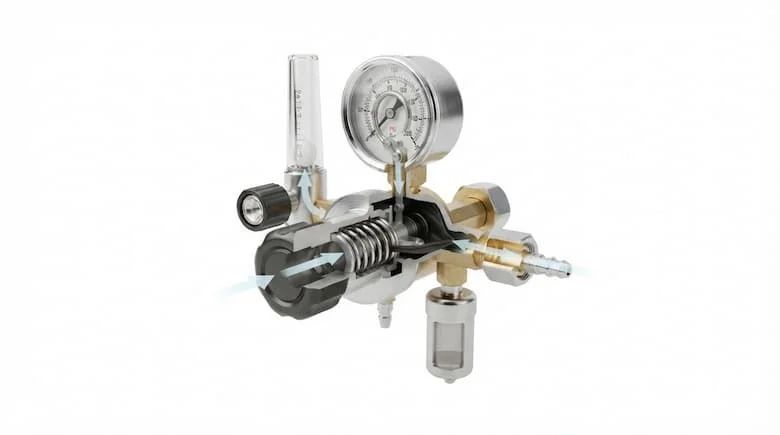

Cấu Tạo Van Điều Chỉnh Bình Oxy Gồm Những Bộ Phận Nào?

Thiết bị là một tổ hợp cơ khí tinh xảo, bao gồm các thành phần chính sau:

• Thân van: Thường chế tạo từ đồng thau hoặc hợp kim cao cấp chịu lực, chịu áp suất cao.

• Cửa vào và cửa ra: Các đầu nối ren được thiết kế chính xác để gắn khít vào bình chứa và đường ống dẫn.

• Cơ cấu giảm áp và màng van/piston: Chịu trách nhiệm trực tiếp trong việc phân rã luồng khí áp lực lớn.

• Lò xo điều chỉnh và núm/vít vặn: Cho phép người vận hành chủ động thiết lập mức áp suất đầu ra mong muốn.

• Đồng hồ áp suất: Hiển thị trực quan áp suất còn lại trong bình và áp suất đầu ra thực tế.

• Gioăng làm kín và van an toàn (relief): Ngăn chặn rò rỉ khí và tự động xả áp khi xảy ra tình trạng quá áp đột ngột.

Các Loại Van Điều Chỉnh Bình Oxy Phổ Biến

Thị trường chia thiết bị thành nhiều dòng dựa trên mục đích sử dụng: van điều áp oxy y tế (cho bệnh nhân thở), van điều áp oxy công nghiệp, van dùng cho máy hàn cắt gió đá, và các hệ thống cấp khí chuyên dụng trong phòng thí nghiệm.

Xét theo cấu tạo, có van dạng màng (độ nhạy cao) và van dạng piston (chịu áp suất lớn). Xét theo số cấp giảm áp, có van một cấp và van hai cấp (giúp duy trì áp suất đầu ra ổn định tuyệt đối ngay cả khi bình gần cạn). Lưu ý quan trọng là không được đánh đồng các loại van khí nén thông thường với oxy, mà bắt buộc phải chọn dòng được nhà sản xuất chứng nhận tương thích với oxy.

Những Thông Số Quan Trọng Khi Chọn Van Điều Chỉnh Bình Oxy

Bảng thông số kỹ thuật dưới đây là kim chỉ nam giúp bạn lựa chọn đúng thiết bị:

Oxy là chất hỗ trợ quá trình cháy cực kỳ mạnh, vì vậy mọi vật liệu, chất bôi trơn và gioăng làm kín tiếp xúc trực tiếp với dòng khí đều phải trải qua quá trình xử lý đặc biệt chống dầu mỡ để tránh nguy cơ tự bốc cháy.

So Sánh Van Điều Chỉnh Bình Oxy Với Các Dòng Van Khác

Khác với van khóa chỉ làm nhiệm vụ chặn hoặc mở dòng chảy, van điều chỉnh bình oxy có khả năng tự động giảm áp và duy trì áp suất đầu ra ổn định.

Bên cạnh đó, dù có chung cơ chế giảm áp như các dòng van giảm áp công nghiệp thông thường, van dùng cho bình oxy đòi hỏi khắt khe hơn về vật liệu tương thích tuyệt đối với môi chất oxy nguyên chất. Việc tiếc tiền mua các dòng van trôi nổi không rõ nguồn gốc sẽ dẫn đến hậu quả thảm khốc về cháy nổ do ma sát khí áp suất cao với tạp chất dầu mỡ bên trong thân van.

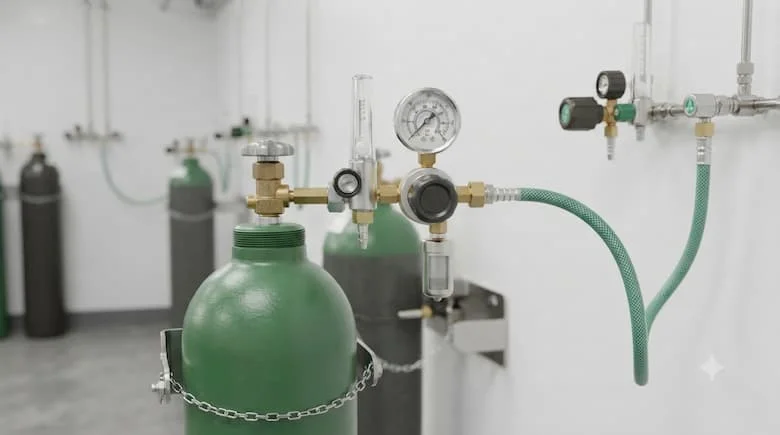

Ứng Dụng Thực Tế Của Van Điều Chỉnh Bình Oxy

Thiết bị hiện diện trong nhiều lĩnh vực trọng điểm của đời sống và sản xuất:

• Oxy y tế: Lắp trên các bình oxy cứu trợ tại gia đình, xe cấp cứu, phòng khám và hệ thống cấp khí trung tâm của bệnh viện.

• Oxy công nghiệp: Phục vụ các trạm hàn cắt kim loại oxy-acetylene, gia công cơ khí nặng tại xưởng.

• Hệ thống chuyên dụng: Các phòng thí nghiệm phân tích, dây chuyền công nghệ cao yêu cầu nguồn khí oxy tinh khiết được kiểm soát lưu lượng ngặt nghèo.

Những sai lầm thường gặp khi sử dụng bao gồm: chọn sai loại van không đạt chuẩn oxy, không kiểm tra áp suất đầu vào, tự ý tra dầu mỡ vào chân ren, hoặc tự tháo lắp cấu trúc bên trong khi thiếu chuyên môn kỹ thuật. Hậu quả là gây rò rỉ khí độc hại, hỏng thiết bị y tế đắt tiền hoặc gây tai nạn cháy nổ bất ngờ.

Hướng Dẫn Lựa Chọn Và Lắp Đặt An Toàn

Quy trình chọn van chuẩn 8 bước:

1. Xác định rõ mục đích sử dụng (y tế hay công nghiệp).

2. Kiểm tra thông số áp suất tối đa của bình chứa.

3. Xác định mức áp suất đầu ra mà thiết bị tiêu thụ yêu cầu.

4. Tính toán lưu lượng oxy cần thiết cho hệ thống.

5. Kiểm tra chính xác kiểu kết nối ren đầu vào và đầu ra.

6. Kiểm tra mác vật liệu, gioăng làm kín và chứng nhận tương thích oxy.

7. Đối chiếu các tiêu chuẩn an toàn của nhà sản xuất.

8. So khớp toàn bộ thông số trong catalogue trước khi quyết định mua.

Lưu ý quan trọng khi lắp đặt và vận hành:

• Tuyệt đối không sử dụng dầu mỡ, chất bôi trơn gốc hydrocarbon để bôi trơn ren van oxy.

• Làm sạch các đầu nối trước khi lắp ráp.

• Mở van bình từ từ, đứng né hướng cửa xả của đồng hồ khi mở áp.

• Thường xuyên kiểm tra rò rỉ bằng nước xà phòng chuyên dụng.

FAQ – Câu Hỏi Thường Gặp

1. Van điều áp bình oxy có tác dụng gì?

Thiết bị giúp giảm áp suất khí từ mức rất cao trong bình xuống mức thấp hơn, đồng thời duy trì áp suất đầu ra ổn định cho người dùng hoặc thiết bị.

2. Có thể dùng van điều áp khí nén thông thường cho bình oxy không?

Tuyệt đối không. Van dùng cho oxy phải đạt chuẩn tương thích môi chất oxy để tránh nguy cơ cháy nổ do ma sát hóa học.

3. Làm sao để chọn đúng áp suất đầu ra của van?

Cần dựa vào thông số kỹ thuật yêu cầu của thiết bị sử dụng phía sau (như ống thở y tế hoặc mỏ hàn cắt) để cài đặt mức áp suất cho phù hợp.

4. Van điều áp bình oxy có bắt buộc phải có đồng hồ không?

Đa số các dòng van chuyên nghiệp đều tích hợp đồng hồ để theo dõi áp suất bình và áp suất đầu ra, giúp người vận hành kiểm soát lượng khí còn lại.

Kết Luận

Các dòng van điều áp bình oxy đóng vai trò bảo vệ sinh mạng con người và sự ổn định của hệ thống công nghiệp nhờ khả năng kiểm soát áp suất chính xác. Khi mua sắm, bạn cần đánh giá tổng hòa các yếu tố về áp suất, lưu lượng, vật liệu tương thích và tiêu chuẩn nhà sản xuất thay vì chỉ nhìn vào giá cả.
