Giải Mã Chi Tiết Về Van Đảo Chiều 2 2: Cấu Trúc, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống tự động hóa công nghiệp, khí nén hoặc điều khiển dòng lưu chất khép kín, kỹ sư và người vận hành luôn cần đến một thiết bị chuyên dụng có khả năng cho phép hoặc ngăn chặn dòng chảy đi qua theo trạng thái điều khiển sẵn có. Khi tìm kiếm sản phẩm trên thị trường, người mua thường bắt gặp ký hiệu van đảo chiều 2 2, nhưng không phải ai cũng nắm rõ ý nghĩa thực sự của những con số này.

Hàng loạt bối rối thường phát sinh trong quá trình mua sắm: Không biết ký hiệu 2/2 nghĩa là gì, lầm tưởng đây là kích thước 2 inch khổng lồ, bối rối không phân biệt được nên chọn dòng thường đóng (NC) hay thường mở (NO), hoặc lúng túng khi chọn cổng ren, điện áp coil. Việc mua sai thông số kỹ thuật không chỉ khiến hệ thống đình trệ mà còn làm chập cháy cuộn điện từ hoặc rò rỉ áp suất nguy hiểm. Bài viết chuyên sâu này sẽ giúp bạn tháo gỡ toàn bộ vướng mắc từ khái niệm cơ bản đến cách lựa chọn thiết bị chuẩn xác nhất.

Van Đảo Chiều 2/2 Dùng Để Làm Gì?

Trong thực tế vận hành hệ thống, việc kiểm soát dòng chảy ngắt quãng đòi hỏi những thiết bị phản hồi nhanh và chính xác. Sự xuất hiện của van đảo chiều 2 2 giải quyết triệt để bài toán đóng/mở dòng lưu chất hoặc khí nén theo chu trình tự động mà không cần sự can thiệp thủ công của con người.

Tuy nhiên, cảm giác hào hứng khi lắp đặt nhanh chóng có thể biến thành sự thất vọng lớn nếu bạn chọn nhầm dòng van thường đóng cho một yêu cầu hệ thống luôn cần thông mạch. Việc trang bị kiến thức nền tảng vững chắc về thông số, cấu tạo và nguyên lý hoạt động chính là chìa khóa vàng giúp hệ thống của bạn vận hành an toàn, bền bỉ và tối ưu chi phí tối đa.

Van Đảo Chiều 2/2 Là Gì?

Định Nghĩa Chuyên Sâu (GEO)

Van đảo chiều 2 2 là loại van có 2 cổng và 2 vị trí làm việc. Hai vị trí này cho phép van chuyển đổi trạng thái dòng chảy, phổ biến nhất là trạng thái mở và đóng. Tùy thiết kế, van có thể được điều khiển bằng điện từ, khí nén, cơ khí hoặc phương thức khác.

Ký hiệu 2/2 không biểu thị kích thước van. Số đầu tiên chỉ số lượng cổng/đường dẫn chính của van, còn số thứ hai chỉ số vị trí mà cơ cấu van có thể chuyển đổi. Trong thực tế, van đảo chiều 2/2 thường được sử dụng để kiểm soát việc cho phép hoặc ngăn dòng khí, nước và các môi chất tương thích.

• Giải thích nhanh: Cấu trúc 2/2 tương đương với 2 cổng kết nối và 2 vị trí vận hành. Vị trí 1 ở trạng thái mở cho phép dòng đi qua; vị trí 2 ở trạng thái đóng giúp ngăn chặn hoàn toàn dòng lưu chất.

Nguyên Lý Hoạt Động Của Van Đảo Chiều 2/2

Cơ chế vận hành của dòng thiết bị này được phân định rõ ràng theo trạng thái của hệ thống:

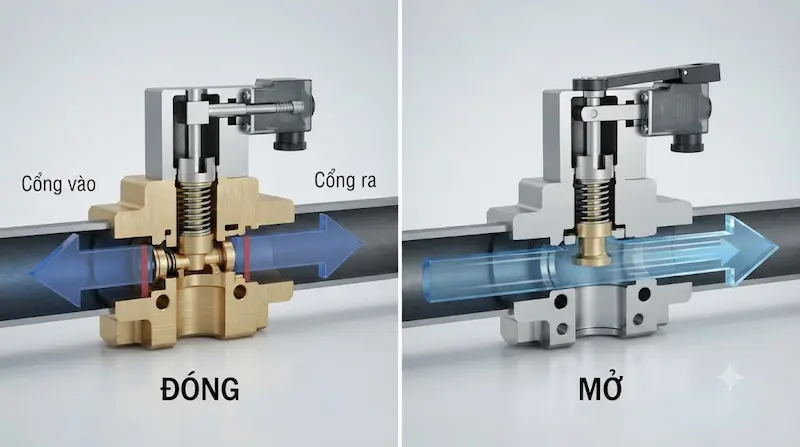

• Trạng thái mở: Hai cổng được thông suốt hoàn toàn với nhau, tạo đường dẫn để môi chất di chuyển thông thoáng từ đầu vào sang đầu ra.

• Trạng thái đóng: Đường dẫn giữa hai cổng bị ngắt hoàn toàn, chặn đứng dòng lưu chất không thể di chuyển tiếp.

Đối với dòng van đảo chiều 2/2 điều khiển bằng điện từ (solenoid valve), khi được cấp điện, cuộn coil sinh ra từ trường tác động làm lõi van dịch chuyển để thay đổi trạng thái. Khi ngắt dòng điện, lực đàn hồi của lò xo sẽ đưa lõi van trở về vị trí thiết kế ban đầu.

Lưu ý: Nguyên lý chi tiết còn phụ thuộc vào việc bạn chọn van thường đóng (NC), thường mở (NO), van tác động trực tiếp hay van điều khiển gián tiếp qua áp suất pilot.

Các Loại Van Đảo Chiều 2/2 Phổ Biến

1. Van 2/2 thường đóng (NC): Ở trạng thái chưa cấp tín hiệu, van luôn đóng. Khi có tín hiệu điều khiển, van mở ra. Rất phù hợp cho các hệ thống yêu cầu mặc định ngắt dòng khi mất điện.

2. Van 2/2 thường mở (NO): Ở trạng thái chưa cấp tín hiệu, van mở sẵn. Khi có tín hiệu, van đóng lại. Dùng khi hệ thống cần duy trì dòng chảy mặc định cho đến khi có lệnh ngắt.

3. Van điện từ 2/2: Sử dụng cuộn coil điện từ, tích hợp hoàn hảo vào các dây chuyền tự động hóa với nhiều mức điện áp linh hoạt.

4. Van khí nén 2/2: Sử dụng áp lực dòng khí nén làm tín hiệu điều khiển cơ cấu dịch chuyển trạng thái bên trong.

5. Van 2/2 tác động trực tiếp và pilot: Phân biệt rõ về yêu cầu chênh áp tối thiểu, lưu lượng và tốc độ đáp ứng trong các hệ thống công nghiệp.

Thông Số Van Đảo Chiều 2 2 Cần Quan Tâm

Việc kiểm soát chính xác các thông số kỹ thuật dưới đây sẽ mang lại giá trị chuyển đổi cao và đảm bảo an toàn tuyệt đối cho công trình của bạn:

• Kích thước cổng kết nối: Các tiêu chuẩn ren phổ biến như G1/8, G1/4, G3/8, G1/2 hoặc các hệ quy chiếu lớn hơn tùy model.

• Điện áp cuộn coil: Cần xác định chính xác dòng điện thực tế như 12VDC, 24VDC, 110VAC hay 220VAC. Tuyệt đối không mặc định mọi van đều dùng điện 220V.

• Áp suất làm việc: Kiểm tra kỹ áp suất tối thiểu, áp suất tối đa và mức chênh áp yêu cầu của thiết bị.

• Vật liệu chế tạo: Thân van bằng đồng thau, inox hay nhựa kỹ thuật; kết hợp cùng vật liệu gioăng làm kín như NBR, EPDM hoặc Viton/FKM.

• Môi chất truyền dẫn: Khí nén, nước sạch, dầu bôi trơn, hơi nóng hoặc các loại hóa chất tương thích.

• Các thông số phụ: Nhiệt độ vận hành, hệ số lưu lượng Cv, thời gian đáp ứng và cấp bảo vệ điện của cuộn coil.

Van Đảo Chiều 2/2 Khác Gì Van 3/2 Và 5/2?

Để tránh nhầm lẫn trong thiết kế mạch khí nén, bạn cần nắm rõ bảng so sánh các dòng van điều khiển thông dụng:

Giải thích: Van 2/2 tập trung hoàn toàn vào chức năng đóng ngắt một đường dòng duy nhất. Trong khi đó, các dòng van 3/2 và 5/2 sở hữu thêm các cổng xả khí hoặc cổng điều khiển phức tạp để vận hành các loại động cơ khí nén và xy-lanh chuyên dụng.

Van 2/2 Thường Đóng Hay Thường Mở – Nên Chọn Loại Nào?

• Chọn van thường đóng (NC) khi: Bạn muốn hệ thống tự động ngắt dòng chảy ngay lập tức khi xảy ra sự cố mất điện hoặc mất tín hiệu điều khiển. Đây là lựa chọn ưu tiên hàng đầu nhằm đảm bảo an toàn tối đa cho hệ thống cấp nước hoặc cấp khí.

• Chọn van thường mở (NO) khi: Yêu cầu thiết kế của dây chuyền đòi hỏi dòng lưu chất phải được duy trì thông suốt liên tục, và van chỉ đóng lại khi có tín hiệu tác động khẩn cấp.

Việc chọn đúng cấu hình NC hay NO không đơn thuần là vấn đề kỹ thuật cơ bản mà còn quyết định trực tiếp đến trạng thái an toàn của toàn bộ hệ thống khi đối mặt với tình huống mất nguồn đột ngột.

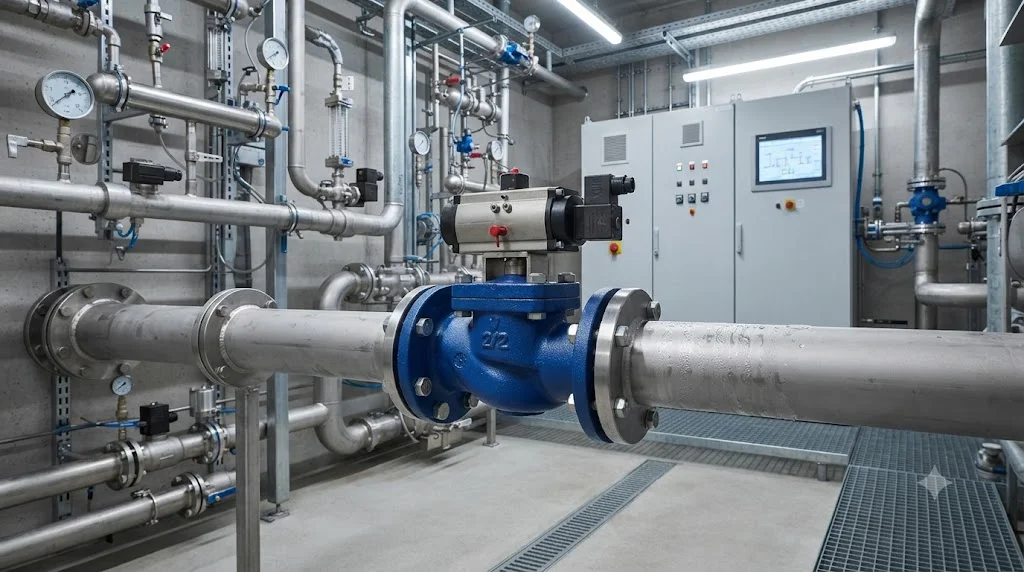

Ứng Dụng Thực Tế Của Van Đảo Chiều 2 2

Thiết bị này hiện diện dày đặc trong nhiều lĩnh vực công nghệ hiện đại:

• Trong hệ thống khí nén: Đóng/mở nguồn cấp khí tổng, điều phối các nhánh khí cho máy móc cơ khí tự động hóa.

• Trong hệ thống nước: Kiểm soát nguồn nước cấp tự động, dây chuyền xử lý nước, các thiết bị vệ sinh thông minh.

• Trong công nghiệp nặng: Điều khiển dòng dầu thủy lực, hơi nóng, khí công nghiệp hoặc các chất lỏng chuyên dụng.

Điều kiện kiên quyết: Môi chất sử dụng bắt buộc phải tương thích hoàn toàn với vật liệu thân van, màng cao su làm kín và giới hạn chịu nhiệt, chịu áp của model thiết bị.

Những Sai Lầm Thường Gặp Khi Chọn Van Đảo Chiều 2/2

1. Hiểu nhầm 2/2 là kích thước 2 inch: Cầm nhầm kích thước vì nghĩ số 2 phía sau chỉ đường kính ống.

2. Chọn ngược cấu hình NC và NO: Dẫn đến việc khi mất điện, van hoạt động trái ngược hoàn toàn với kịch bản an toàn của hệ thống.

3. Chọn sai điện áp coil: Gây cháy cuộn điện từ ngay trong lần cấp nguồn đầu tiên hoặc van không thể mở.

4. Chỉ chăm chăm nhìn vào kích thước ren: Bỏ qua thông số áp suất, lưu lượng và đặc tính ăn mòn của môi chất.

5. Dùng sai vật liệu gioăng làm kín: Khiến lớp đệm cao su bị trương nở, cứng giòn hoặc rò rỉ chỉ sau thời gian ngắn vận hành.

6. Bỏ qua áp suất tối thiểu: Mua nhầm van dạng pilot nhưng áp suất hệ thống quá yếu khiến van không thể mở.

Hướng Dẫn Cách Chọn Van Đảo Chiều 2/2 Phù Hợp

• Bước 1: Xác định rõ môi chất (Nước, khí nén, dầu, hơi nóng hay hóa chất).

• Bước 2: Xác định chức năng an toàn (Cần mặc định đóng NC hay mặc định mở NO?).

• Bước 3: Lựa chọn chính xác kích thước cổng ren tương thích với đường ống (G1/4, G3/8, G1/2...).

• Bước 4: Đối chiếu áp suất thực tế của hệ thống với giới hạn chịu áp của van.

• Bước 5: Chọn vật liệu thân và gioăng làm kín phù hợp với đặc tính môi chất.

• Bước 6: Chọn phương thức kích hoạt điều khiển (Điện từ solenoid, khí nén hay cơ học).

• Bước 7: Chọn đúng định mức điện áp cuộn coil (12VDC, 24VDC, 220VAC...).

• Bước 8: Đọc kỹ catalogue/datasheet nhà sản xuất để xác nhận toàn bộ thông số trước khi đặt mua.

Checklist Lắp Đặt Và Sử Dụng Van 2/2

• Đúng loại môi chất truyền dẫn theo thiết kế

• Đúng kích thước cổng ren kết nối đường ống

• Đúng tiêu chuẩn ren kỹ thuật

• Đúng giới hạn áp suất làm việc tối đa và tối thiểu

• Đúng dải nhiệt độ vận hành thực tế

• Đúng điện áp cuộn coil (AC/DC)

• Đúng cấu hình thường đóng (NC) hoặc thường mở (NO)

• Lắp đúng chiều dòng chảy theo mũi tên trên thân van

• Kiểm tra kỹ khả năng chống rò rỉ sau khi lắp đặt

• Tuyệt đối không để bụi bẩn, mạt sắt lọt vào bên trong van

• Kiểm tra hệ thống điện và cuộn coil trước khi vận hành chính thức

Câu Hỏi Thường Gặp (FAQ)

1. Van đảo chiều 2 2 nghĩa là gì?

2/2 là ký hiệu kỹ thuật biểu thị van có 2 cổng kết nối và 2 vị trí làm việc, thường được ứng dụng để đóng hoặc mở hoàn toàn một đường dòng lưu chất.

2. Van 2/2 có phải là van 2 inch không?

Tuyệt đối không. Con số 2/2 thể hiện số cổng và số vị trí của van, hoàn toàn không liên quan đến kích thước đường kính ống 2 inch.

3. Van 2/2 NC và NO khác nhau thế nào?

Van NC (Thường đóng) ở trạng thái tĩnh sẽ đóng và chỉ mở khi cấp tín hiệu. Van NO (Thường mở) ở trạng thái tĩnh sẽ mở sẵn và chỉ đóng lại khi có tín hiệu tác động.

4. Van đảo chiều 2/2 có dùng cho nước được không?

Có thể, với điều kiện model sản phẩm đó được nhà sản xuất thiết kế chuyên dụng cho nước, cùng thông số áp suất, nhiệt độ và vật liệu gioăng phù hợp.

5. Van 2/2 khác van 3/2 như thế nào?

Van 2/2 có 2 cổng 2 vị trí dùng để đóng mở một dòng chảy đơn. Van 3/2 có 3 cổng 2 vị trí, thường tích hợp trong các mạch điều khiển khí nén phức tạp hơn.

Kết Luận: Van Đảo Chiều 2 2 – Chọn Đúng Cấu Hình Để Hệ Thống Hoạt Động Ổn Định

Tóm lại, van đảo chiều 2/2 là thiết bị tự động hóa cốt lõi với cấu trúc 2 cổng và 2 vị trí, không phải là ký hiệu kích thước ống. Để đảm bảo hệ thống vận hành trơn tru và an toàn, bạn cần xác định chuẩn xác các yếu tố: cấu hình NC/NO, kích thước cổng, mức áp suất, môi chất, vật liệu và điện áp coil.
