Van Điều Chỉnh Áp Suất Thủy Lực: Hướng Dẫn Lựa Chọn Và Sử Dụng Chuẩn Kỹ Thuật

Trong quá trình vận hành, áp suất trong hệ thống thủy lực thay đổi thất thường có thể gây ra vô số phiền toái như thiết bị hoạt động không ổn định, đường ống và phụ kiện chịu tải trọng lớn đột ngột, xi lanh hoặc cơ cấu chấp hành di chuyển sai lệch yêu cầu, đồng thời làm tăng cao nguy cơ rò rỉ hoặc hư hỏng nghiêm trọng. Để kiểm soát hoàn toàn những rủi ro này, trang bị van điều chỉnh áp suất thủy lực đóng vai trò quyết định giúp ổn định toàn bộ mạch vận hành. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý, các dòng sản phẩm phổ biến và phương pháp lựa chọn chuẩn xác nhất.

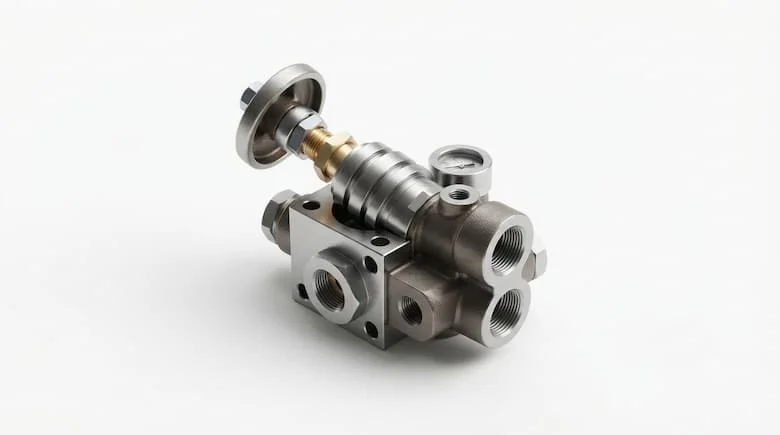

Van Điều Chỉnh Áp Suất Thủy Lực Là Gì?

Van điều chỉnh áp suất thủy lực là thiết bị dùng để kiểm soát áp suất của chất lỏng trong hệ thống thủy lực bằng cách thay đổi trạng thái làm việc của van theo mức áp suất cài đặt. Van giúp duy trì hoặc giới hạn áp suất ở mức phù hợp, góp phần bảo vệ thiết bị và đảm bảo hệ thống vận hành ổn định.

Chức năng cốt lõi của thiết bị là kiểm soát, duy trì hoặc giới hạn áp suất trong mạch. Người dùng cần phân biệt rõ giữa khả năng điều chỉnh áp suất tổng thể, giới hạn áp suất tối đa và tính năng giảm áp chuyên sâu. Khác với van đóng/mở thông thường chỉ làm nhiệm vụ chặn hoặc mở dòng chảy, van điều chỉnh áp suất thủy lực can thiệp trực tiếp vào mức năng lượng của chất lỏng và thường xuất hiện tại các vị trí đầu nguồn bơm, nhánh rẽ hoặc trước các cơ cấu chấp hành quan trọng.

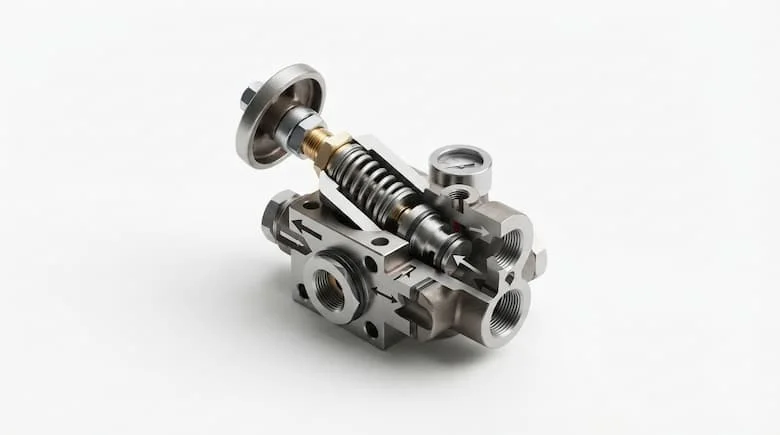

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Điều Chỉnh Áp Suất Thủy Lực

Cấu tạo cơ bản của thiết bị bao gồm thân van chắc chắn, cửa vào, cửa ra, bộ phận điều chỉnh áp suất, hệ thống lò xo đàn hồi, piston hoặc màng van tùy thiết kế, đường tín hiệu áp suất và tay vặn cài đặt.

Về nguyên lý hoạt động, khi áp suất đầu vào tác động lên cơ cấu cảm biến, lực này sẽ đối trọng trực tiếp với lực căng của lò xo. Nếu áp suất dòng chảy tăng vượt mức cài đặt, lực đẩy sẽ thắng lực lò xo, khiến piston hoặc màng van dịch chuyển để thay đổi độ mở, giúp xả bớt lưu lượng và kéo áp suất về lại mức an toàn. Ngược lại, khi áp suất giảm xuống dưới yêu cầu, lò xo đẩy van dịch chuyển ngược lại để cấp thêm lưu lượng. Việc cài đặt đúng lực nén lò xo là yếu tố sống còn để đảm bảo thiết bị phản hồi chính xác với biến động của hệ thống.

Các Loại Van Áp Suất Thủy Lực Phổ Biến

Thị trường cung cấp nhiều dòng sản phẩm chuyên biệt dựa trên chức năng vận hành:

Van giảm áp thủy lực: Chuyên dùng để giảm áp suất ở phía sau van, áp dụng khi một nhánh nhỏ trong hệ thống cần mức áp thấp hơn mạch chính.

Van an toàn / van tràn thủy lực: Có nhiệm vụ giới hạn áp suất tối đa, tự động mở ra xả bớt chất lỏng khi áp lực vượt ngưỡng cài đặt nhằm bảo vệ toàn bộ hệ thống.

Van duy trì áp suất: Giữ vững mức áp suất tối thiểu tại một khu vực nhất định, đảm bảo mạch vận hành không bị sụt áp đột ngột.

Van điều khiển áp suất thủy lực: Tích hợp tín hiệu điện hoặc kết nối với hệ thống tự động hóa thông minh.

Lưu ý rằng người dùng không nên đánh đồng tất cả các thiết bị trên dưới một tên gọi chung, mà phải xác định đúng chức năng thực tế trước khi đưa vào ứng dụng.

Các Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Việc lựa chọn thiết bị đòi hỏi sự đối chiếu khắt khe qua các thông số kỹ thuật cốt lõi: kích thước danh nghĩa (DN15, DN20, DN25, DN50...), áp suất làm việc PN hoặc mức áp suất tối đa, dải điều chỉnh áp suất, áp suất đầu vào/đầu ra, lưu lượng làm việc, vật liệu thân van (gang, thép, inox), vật liệu gioăng/màng, nhiệt độ môi chất, kiểu kết nối (ren, mặt bích) và kiểu điều khiển cơ học hoặc tự động.

Nhiều người thường mắc sai lầm khi chọn van chỉ dựa vào kích thước DN. Thực tế, DN chỉ phản ánh đường kính kết nối ống, hoàn toàn không quyết định được khả năng chịu áp lực và lưu lượng chất lỏng đi qua van.

So Sánh Van Áp Suất Thủy Lực Với Các Loại Van Khác

Việc sử dụng các dòng van đóng/mở thông thường để thay thế van điều chỉnh áp suất chuyên dụng là hoàn toàn sai lầm kỹ thuật, vì chúng không có cơ cấu lò xo cân bằng áp lực và sẽ gây sốc thủy lực nguy hiểm cho hệ thống.

Vì Sao Áp Suất Hệ Thống Không Ổn Định Và Cách Xử Lý?

Hiện tượng áp suất trồi sụt thất thường thường xuất phát từ nguyên nhân lưu lượng hoặc tải trọng thay đổi liên tục, người dùng chọn sai dải áp suất, cài đặt lực lò xo chưa chuẩn, đường ống có tổn thất áp suất quá lớn, hoặc do van bị kẹt cặn bẩn, lắp ngược chiều dòng chảy. Trong các trường hợp này, van điều chỉnh áp suất thủy lực đóng vai trò tự động bù trừ, mở rộng hoặc thu hẹp tiết diện dòng chảy để hấp thụ biến động, từ đó đưa áp suất trở lại trạng thái cân bằng ổn định.

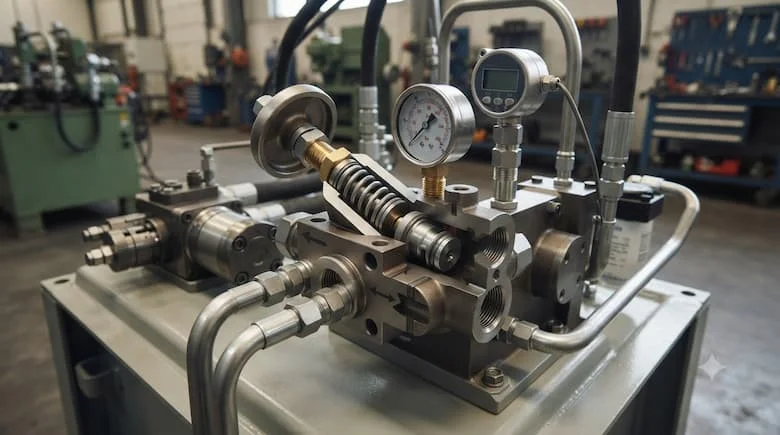

Ứng Dụng Thực Tiễn Của Van Điều Chỉnh Áp Suất Thủy Lực

Các Nhóm Ứng Dụng Thực Tế

Thiết bị hiện diện dày đặc trong nhiều dây chuyền tự động hóa cơ khí:

Hệ thống máy ép thủy lực công suất lớn, máy đùn nhựa.

Các loại máy móc công nghiệp nặng, thiết bị nâng hạ thủy lực.

Hệ thống điều khiển xi lanh trong dây chuyền sản xuất tự động.

Máy công trình, xe cẩu và các mạch thủy lực yêu cầu duy trì hoặc giới hạn áp suất nghiêm ngặt.

Việc ứng dụng thiết bị trở nên cấp bách khi áp suất cần được duy trì trong một biên độ hẹp, khi cần bảo vệ máy móc khỏi nguy cơ nổ ống do quá áp, hoặc khi các nhánh trong hệ thống yêu cầu mức áp suất làm việc độc lập nhau. Nếu bỏ qua thiết bị này, hệ thống sẽ liên tục bị rò rỉ phớt, vỡ ống dầu và hư hỏng bơm thủy lực.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

Sai lầm 1: Chỉ dựa vào kích thước DN mà bỏ qua lưu lượng và dải áp suất thực tế.

Sai lầm 2: Chọn sai dải điều chỉnh khiến van không bao giờ đạt được mức áp mong muốn.

Sai lầm 3: Không kiểm tra tính tương thích của môi chất dầu thủy lực với vật liệu gioăng/màng.

Sai lầm 4: Lắp ngược chiều hướng dòng chảy quy định của nhà sản xuất.

Sai lầm 5: Không súc rửa đường ống, để cặn bẩn kẹt cứng cơ cấu trượt của van.

Sai lầm 6: Tự ý điều chỉnh áp suất vượt quá giới hạn thiết kế cho phép.

Hướng Dẫn Lựa Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

Checklist 10 bước chọn mua van điều chỉnh áp suất thủy lực chuẩn xác:

Xác định chính xác loại môi chất sử dụng (dầu thủy lực, nước...).

Xác định mức áp suất đầu vào tối đa của hệ thống.

Xác định rõ áp suất cần duy trì hoặc giới hạn ở đầu ra.

Tính toán lưu lượng dòng chảy thực tế qua van.

Lựa chọn kích thước kết nối DN phù hợp với ống dẫn.

Kiểm tra thông số PN hoặc áp suất làm việc tối đa.

Kiểm tra kỹ vật liệu thân van và gioăng làm kín.

Lựa chọn kiểu kết nối (ren, mặt bích).

Xác định nhiệt độ vận hành của môi chất.

Đối chiếu kỹ catalogue và thông số của nhà sản xuất trước khi mua.

Hướng dẫn lắp đặt và vận hành an toàn:

Kiểm tra tổng thể ngoại quan van trước khi lắp ráp.

Làm sạch hoàn toàn mạt kim loại và cặn bẩn trong đường ống.

Xác định chính xác chiều mũi tên dòng chảy trên thân van.

Lắp đặt van ở vị trí thuận lợi cho việc thao tác và bảo dưỡng.

Đảm bảo các mối nối ren hoặc mặt bích hoàn toàn kín khít.

Lắp kèm đồng hồ đo áp suất trước và sau van để tiện theo dõi.

Khởi động hệ thống từ từ, tránh sốc áp đột ngột.

Điều chỉnh áp suất từng bước nhỏ và kiểm tra rò rỉ sau khi vận hành.

FAQ – Câu Hỏi Thường Gặp

1. Van điều chỉnh áp suất thủy lực có tác dụng gì?

Thiết bị giúp kiểm soát, duy trì hoặc giới hạn áp suất trong hệ thống theo mức cài đặt phù hợp, đảm bảo an toàn cho toàn bộ mạch thủy lực.

2. Van giảm áp thủy lực có giống van điều chỉnh áp suất không?

Van giảm áp là một dạng van kiểm soát áp suất, nhưng chuyên trách việc làm giảm và duy trì ổn định mức áp suất ở phía sau van theo yêu cầu.

3. Chọn van theo DN hay áp suất?

Bạn cần phải xem xét đồng thời cả kích thước DN, lưu lượng, áp suất đầu vào/đầu ra và dải điều chỉnh, tuyệt đối không được chỉ dựa vào một thông số đơn lẻ.

4. Van điều chỉnh áp suất có thể dùng cho nước không?

Có thể sử dụng cho nước, tuy nhiên bắt buộc phải kiểm tra kỹ thiết kế chuyên dụng, vật liệu thân và gioăng phớt theo đúng yêu cầu của nhà sản xuất.

5. Vì sao van điều chỉnh áp suất hoạt động không ổn định?

Nguyên nhân thường do cài đặt sai lực lò xo, lưu lượng biến động mạnh, van bị bám bẩn gây kẹt, chọn sai dải áp suất hoặc hệ thống đường ống gặp sự cố.

Kết Luận

Các dòng van điều chỉnh áp suất thủy lực đóng vai trò xương sống trong việc kiểm soát năng lượng dòng chảy, bảo vệ thiết bị và duy trì sự ổn định cho toàn bộ dây chuyền sản xuất. Việc lựa chọn thiết bị đòi hỏi sự kết hợp đồng bộ giữa các yếu tố áp suất, lưu lượng, kích thước DN, vật liệu và môi chất vận hành.
