Van Cân Bằng Nước: Vì Sao Hệ Thống Nước Thường Bị Mất Cân Bằng Lưu Lượng?

Một số FCU hoặc AHU làm lạnh tốt nhưng khu vực khác lại thiếu lạnh. Đường ống gần bơm nhận quá nhiều nước trong khi đường ống xa bơm lại thiếu lưu lượng. Bơm hoạt động liên tục nhưng hiệu quả vận hành vẫn thấp.

Đây là những dấu hiệu điển hình của tình trạng mất cân bằng thủy lực – vấn đề khiến hệ thống tiêu hao điện năng lớn và khó kiểm soát nhiệt độ ổn định trên toàn tuyến.

Giải pháp cho vấn đề này là sử dụng van cân bằng để điều chỉnh và phân phối lưu lượng hợp lý giữa các nhánh. Bài viết dưới đây sẽ giúp bạn hiểu rõ van cân bằng là gì, nguyên lý hoạt động, các loại phổ biến và cách chọn đúng sản phẩm cho hệ thống của mình.

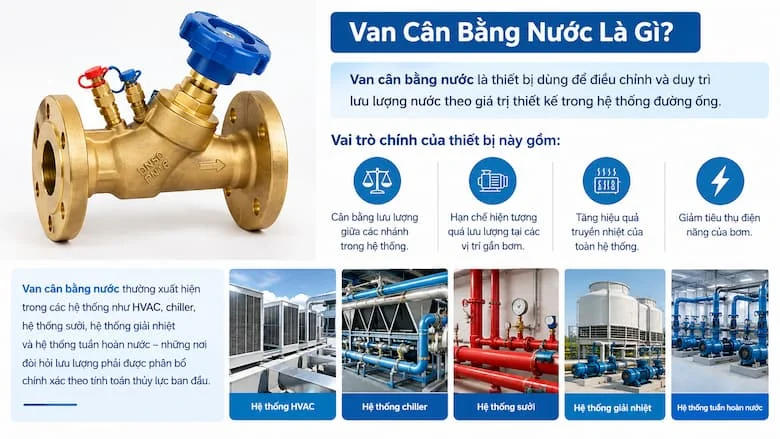

Van Cân Bằng Nước Là Gì?

Van cân bằng nước là thiết bị dùng để điều chỉnh và duy trì lưu lượng nước theo giá trị thiết kế trong hệ thống đường ống.

Vai trò chính của thiết bị này gồm:

• Cân bằng lưu lượng giữa các nhánh trong hệ thống.

• Hạn chế hiện tượng quá lưu lượng tại các vị trí gần bơm.

• Tăng hiệu quả truyền nhiệt của toàn hệ thống.

• Giảm tiêu thụ điện năng của bơm.

Van cân bằng thường xuất hiện trong các hệ thống như HVAC, chiller, hệ thống sưởi, hệ thống giải nhiệt và hệ thống tuần hoàn nước – những nơi đòi hỏi lưu lượng phải được phân bổ chính xác theo tính toán thủy lực ban đầu.

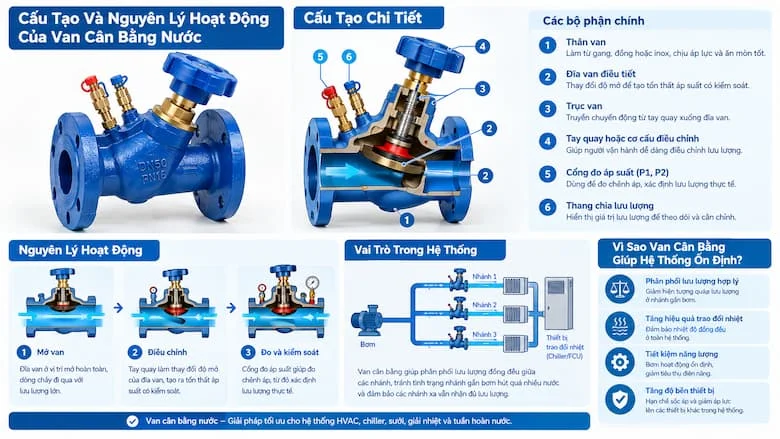

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Cân Bằng

Van cân bằng gồm các bộ phận chính: thân van (gang, đồng hoặc inox), đĩa van điều tiết, trục van, tay quay hoặc cơ cấu điều chỉnh, cổng đo áp suất và thang chia lưu lượng. Mỗi bộ phận đảm nhận một vai trò riêng trong việc điều chỉnh và giám sát dòng chảy.

Nguyên lý hoạt động của van dựa trên việc điều chỉnh độ mở của đĩa van để tạo ra tổn thất áp suất có kiểm soát, từ đó phân phối lưu lượng theo đúng thiết kế. Cổng đo áp suất cho phép đo chênh áp để xác định lưu lượng thực tế đang chạy qua van.

Vì sao van cân bằng giúp hệ thống ổn định? Cơ chế tạo tổn thất áp suất có kiểm soát giúp giảm hiện tượng nhánh gần bơm hút quá nhiều nước, đồng thời đảm bảo các nhánh xa vẫn nhận đủ lưu lượng cần thiết. Nhờ vậy, hiệu suất trao đổi nhiệt của toàn hệ thống được duy trì đồng đều thay vì chỉ tập trung ở một số khu vực.

Các Loại Van Cân Bằng Phổ Biến Hiện Nay

Trên thị trường, van cân bằng được chia thành ba nhóm chính, mỗi loại phù hợp với một dạng hệ thống khác nhau.

Van cân bằng tĩnh điều chỉnh bằng tay và cài đặt một lần. Ưu điểm là giá thành thấp, kết cấu đơn giản, nhưng nhược điểm là không tự động bù lưu lượng khi điều kiện vận hành thay đổi.

Van cân bằng động có khả năng tự duy trì lưu lượng đã cài đặt và bù áp suất tự động. Loại van này có độ chính xác cao, phù hợp với các hệ HVAC hiện đại, tuy nhiên chi phí đầu tư thường lớn hơn so với van tĩnh.

Van PICV kết hợp giữa van điều khiển và van cân bằng trong cùng một thiết bị, được tối ưu cho hệ thống điều hòa trung tâm và giúp tiết kiệm năng lượng đáng kể.

Việc lựa chọn loại nào phụ thuộc vào mức độ biến động tải và yêu cầu độ chính xác của từng hệ thống cụ thể.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Cân Bằng

Trước khi chọn mua, cần đối chiếu đầy đủ các nhóm thông số sau với catalogue thực tế:

• Kích thước danh nghĩa (DN) – DN15, DN20, DN25, DN50, DN100...

• Áp suất làm việc – PN10, PN16, PN25.

• Nhiệt độ vận hành – theo giới hạn của model cụ thể.

• Vật liệu chế tạo – gang, đồng, thép hoặc inox tùy môi trường.

• Hệ số lưu lượng Kv – yếu tố quyết định khả năng cân bằng chính xác.

• Kiểu kết nối – ren, mặt bích hoặc hàn.

• Tiêu chuẩn sản xuất – DIN, ANSI, BS, JIS.

Không nên bỏ qua hệ số Kv khi lựa chọn van, vì đây là thông số quyết định trực tiếp đến độ chính xác của quá trình cân bằng lưu lượng trong toàn hệ thống.

So Sánh Van Cân Bằng Với Các Loại Van Điều Tiết Khác

Nhiều người dễ nhầm lẫn van cân bằng với các loại van điều tiết thông thường như van cầu hay van bướm. Tuy nhiên, chức năng và độ chính xác giữa các loại van này có sự khác biệt rõ rệt.

So với van bướm hay van điều khiển thông thường, van cân bằng được thiết kế chuyên biệt với cổng đo áp và thang chia lưu lượng, cho phép xác định chính xác lưu lượng thực tế thay vì chỉ đóng mở hoặc điều tiết cảm tính.

Tại sao không nên dùng van chặn thông thường để cân bằng lưu lượng? Van chặn thông thường không có khả năng đo kiểm, dẫn đến sai số lớn và rất khó hiệu chỉnh chính xác. Kết quả là hiệu quả cân bằng đạt được thường thấp hơn nhiều so với việc sử dụng đúng loại van cân bằng chuyên dụng.

Van Cân Bằng Được Sử Dụng Trong Những Hệ Thống Nào?

Van cân bằng có mặt trong hầu hết các hệ thống tuần hoàn nước hiện đại, bao gồm:

• Hệ thống HVAC

• Hệ thống Chiller

• Hệ thống AHU

• Hệ thống FCU

• Hệ thống giải nhiệt Cooling Tower

• Hệ thống tuần hoàn nước nóng

• Hệ thống cấp nước công nghiệp

Ở mỗi hệ thống, việc cân bằng lưu lượng đóng vai trò quyết định đến hiệu suất trao đổi nhiệt và mức tiêu thụ điện năng của toàn bộ công trình, đặc biệt với các tòa nhà có nhiều tầng hoặc nhiều nhánh phân phối.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Cân Bằng

Một số lỗi phổ biến khiến hệ thống không đạt được hiệu quả cân bằng như kỳ vọng:

• Chọn sai kích thước van so với đường ống thực tế.

• Không tính toán lưu lượng thiết kế trước khi lắp đặt.

• Lắp sai chiều dòng chảy khiến van hoạt động không đúng chức năng.

• Không thực hiện cân bằng sau khi lắp đặt – bỏ qua bước hiệu chỉnh quan trọng nhất.

• Không kiểm tra chênh áp thực tế trong quá trình vận hành.

• Sử dụng van cân bằng thay thế van điều khiển dù hai thiết bị có chức năng khác nhau.

Nếu bỏ qua những yếu tố này, hậu quả thường thấy là hệ thống vẫn mất cân bằng dù đã lắp van, khiến mục tiêu tiết kiệm điện năng và ổn định nhiệt độ không đạt được như tính toán ban đầu.

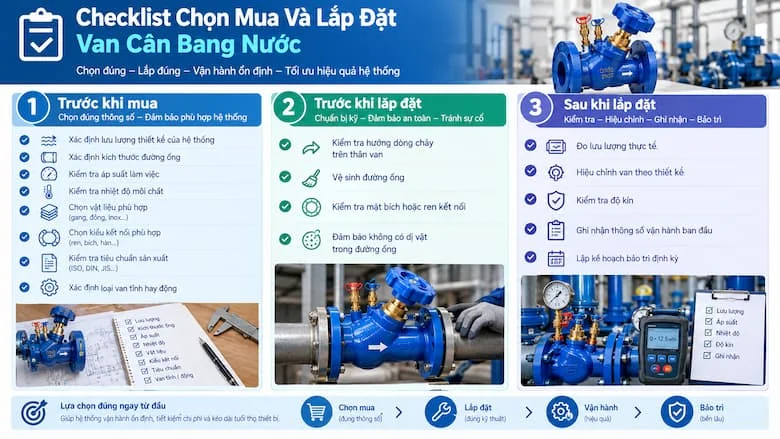

Checklist Chọn Mua Và Lắp Đặt Van Cân Bằng

Trước khi mua:

Xác định lưu lượng thiết kế của hệ thống
Xác định kích thước đường ống
Kiểm tra áp suất làm việc
Kiểm tra nhiệt độ môi chất
Chọn vật liệu phù hợp
Chọn kiểu kết nối phù hợp
Kiểm tra tiêu chuẩn sản xuất
Xác định loại van tĩnh hay động

Trước khi lắp đặt:

Kiểm tra hướng dòng chảy trên thân van
Vệ sinh đường ống
Kiểm tra mặt bích hoặc ren kết nối
Đảm bảo không có dị vật trong đường ống

Sau khi lắp đặt:

Đo lưu lượng thực tế
Hiệu chỉnh van theo thiết kế
Kiểm tra độ kín
Ghi nhận thông số vận hành ban đầu
Lập kế hoạch bảo trì định kỳ

Câu Hỏi Thường Gặp Về Van Cân Bằng Nước

1. Van cân bằng nước có tác dụng gì?

Thiết bị giúp phân phối lưu lượng nước đồng đều giữa các nhánh trong hệ thống đường ống.

2. Van cân bằng và van điều tiết có giống nhau không?

Không. Van cân bằng được thiết kế để thiết lập và duy trì lưu lượng theo tính toán thủy lực, trong khi van điều tiết thông thường không có khả năng đo kiểm chính xác.

3. Khi nào nên dùng van cân bằng động?

Khi hệ thống có tải thay đổi thường xuyên và yêu cầu kiểm soát lưu lượng chính xác theo thời gian thực.

4. Van cân bằng có cần bảo trì không?

Có. Cần kiểm tra định kỳ các cổng đo áp, bộ phận điều chỉnh và độ kín của van để đảm bảo hoạt động ổn định lâu dài.

5. Van cân bằng thường làm bằng vật liệu gì?

Gang, đồng, thép hoặc inox tùy theo môi trường sử dụng và yêu cầu kỹ thuật của hệ thống.

Kết Luận

Van cân bằng nước là thiết bị quan trọng giúp duy trì lưu lượng ổn định, nâng cao hiệu quả trao đổi nhiệt và giảm chi phí vận hành cho hệ thống HVAC, chiller cũng như các hệ thống tuần hoàn nước. Việc lựa chọn đúng loại van, đúng thông số kỹ thuật và thực hiện cân bằng thủy lực đúng quy trình sẽ quyết định hiệu quả hoạt động lâu dài của toàn bộ hệ thống.
