Van Chặn Lửa: Thiết Bị Cốt Lõi Trong Hệ Thống Kiểm Soát Lửa Và Khói An Toàn

Trong các sự cố hỏa hoạn tại công trình, ngọn lửa và khói độc không chỉ bùng phát tại chỗ mà còn có xu hướng lan truyền cực nhanh qua các tuyến đường ống gió hoặc hệ thống thông gió kỹ thuật. Nếu không có thiết bị ngăn cách phù hợp, đám cháy sẽ nhanh chóng vượt qua các khu vực phân vùng, gây tổn thất nặng nề về người và tài sản. Việc trang bị van ngăn lửa đóng vai trò quyết định trong việc cô lập vùng cháy, hạn chế sự lan truyền của khói và bảo vệ an toàn cho toàn bộ công trình.

Van Ngăn Lửa Có Vai Trò Gì Trong Hệ Thống?

Việc lựa chọn thiết bị không đạt chuẩn hoặc lắp đặt sai vị trí có thể khiến hệ thống phòng cháy chữa cháy mất hiệu quả khi xảy ra sự cố. Bài viết này sẽ phân tích chi tiết về cấu trúc, nguyên lý, các tiêu chuẩn kỹ thuật cần quan tâm cũng như cách chọn mua van ngăn lửa chuẩn xác nhất cho từng hạng mục công trình.

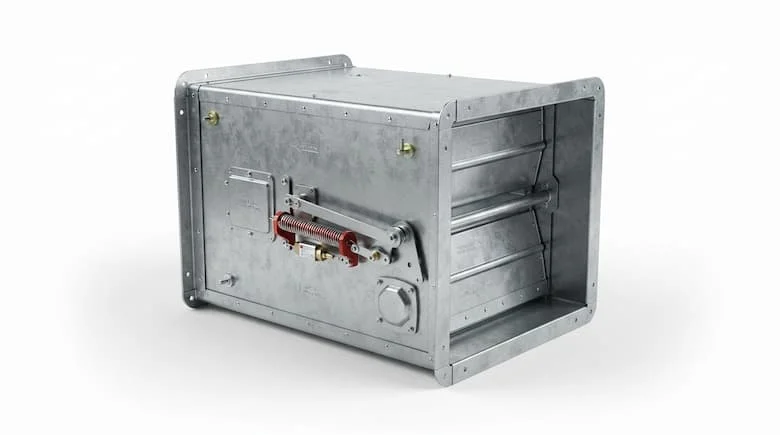

Van Chặn Lửa Là Gì?

Van chặn lửa là thiết bị được sử dụng trong hệ thống nhằm ngăn hoặc hạn chế sự lan truyền của lửa và/hoặc khói qua các khu vực, đường ống hoặc hệ thống thông gió khi xảy ra sự cố cháy.

Thuật ngữ này thể hiện rõ chức năng bảo vệ trong thiết kế an toàn cháy nổ của công trình. Tuy nhiên, không nên đánh đồng thiết bị này với các dòng van khóa dòng chảy thông thường. Van ngăn lửa được ứng dụng chủ yếu trong hệ thống thông gió HVAC, đường ống kỹ thuật và các khu vực công nghiệp đặc thù, đóng vai trò như một "bức tường" kỹ thuật ngăn chặn ngọn lửa vượt qua các vách ngăn cháy.

Nguyên Lý Hoạt Động Của Van Ngăn Lửa

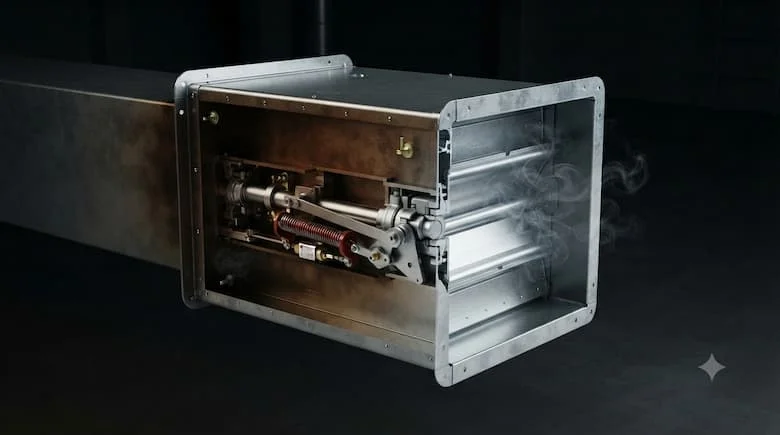

Ở trạng thái vận hành bình thường của tòa nhà, cánh van luôn mở để không khí lưu thông qua hệ thống thông gió. Khi xảy ra hỏa hoạn, nhiệt độ đường ống tăng cao hoặc khi nhận được tín hiệu điện từ trung tâm báo cháy, cơ cấu kích hoạt sẽ lập tức tác động khiến van chuyển sang trạng thái đóng kín.

Quá trình này có thể sử dụng cầu chì nhiệt (fusible link), cơ cấu lò xo, động cơ điện (motor actuator) hoặc tín hiệu điều khiển tự động. Khả năng đóng đúng thời điểm và kín khít của thiết bị đóng vai trò sống còn trong việc ngăn chặn ngọn lửa và khói độc len lỏi sang các khu vực lân cận.

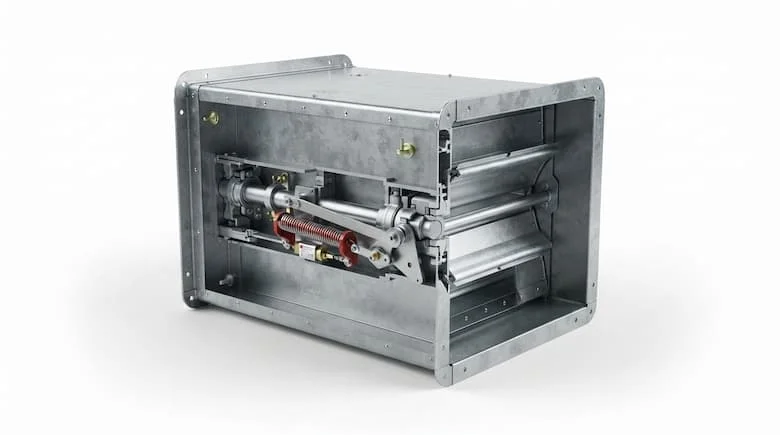

Cấu Tạo Van Ngăn Lửa Gồm Những Bộ Phận Nào?

• Thân van: Khung kim loại chắc chắn bao bọc và cố định toàn bộ cơ cấu bên trong, vật liệu được chế tạo tùy thuộc vào môi trường lắp đặt.

• Lá van (Damper blade): Bộ phận dạng tấm chịu nhiệt có nhiệm vụ xoay hoặc trượt để tạo trạng thái ngăn cách hoàn toàn khi van đóng.

• Trục van: Thanh kim loại kết nối trực tiếp, truyền chuyển động lực từ cơ cấu điều khiển đến lá van.

• Cơ cấu truyền động: Bao gồm tay gạt thủ công, lò xo trợ lực hoặc motor điện tự động tùy theo thiết kế của từng model.

• Bộ phận cảm biến nhiệt: Cầu chì nhiệt hoặc cảm biến tự động kích hoạt khi nhiệt độ đạt ngưỡng nguy hiểm.

• Gioăng và vật liệu làm kín: Hỗ trợ ngăn chặn tuyệt đối khói mịn và khí độc lọt qua khe hở khi van đóng.

Phân Loại Van Ngăn Lửa Phổ Biến

Thiết bị được phân chia thành nhiều dòng sản phẩm dựa trên vị trí và nguyên lý ứng dụng:

• Van ngăn lửa thông gió (Fire damper): Bố trí tại các vị trí xuyên tường, xuyên sàn hoặc trên hệ thống HVAC nhằm cô lập đám cháy lan qua đường ống gió.

• Van ngăn lửa kết hợp chống khói (Fire & smoke damper): Sở hữu tính năng kép vừa kiểm soát ngọn lửa vừa ngăn chặn khói độc theo tiêu chuẩn chứng nhận khắt khe.

• Van ngăn lửa công nghiệp: Dùng cho các nhà máy có yêu cầu đặc thù về lưu chất, áp suất và nhiệt độ làm việc.

Ngoài ra, hệ thống điều khiển cũng phân chia thành dạng cơ, lò xo tự sập, điều khiển điện hoặc tự động hóa hoàn toàn.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Ngăn Lửa

Việc lựa chọn thiết bị đòi hỏi sự chính xác qua các thông số: kích thước van và đường ống gió, vật liệu chế tạo (thôn dụng là tôn mạ kẽm, inox), nhiệt độ làm việc, thời gian chịu lửa (ví dụ EI60, EI90, EI120), khả năng kiểm soát khói, kiểu actuator và điện áp sử dụng, mức độ tổn thất áp suất, kiểu kết nối lắp đặt, cùng các tiêu chuẩn thử nghiệm và chứng nhận PCCC áp dụng.

Điểm mấu chốt là tuyệt đối không chọn van chỉ dựa vào giá thành. Đối với thiết bị PCCC, sự tuân thủ tiêu chuẩn kỹ thuật và khả năng đáp ứng hồ sơ kiểm định của cơ quan chức năng là yếu tố quyết định sự an toàn của cả công trình.

So Sánh Van Chặn Lửa Và Các Loại Van Thông Thường

Việc sử dụng các dòng van khóa nước hoặc van công nghiệp thông thường để thay thế là hoàn toàn sai kỹ thuật, bởi chúng không có khả năng chịu nhiệt độ cao, thiếu cơ cấu kích hoạt tự động khi có hỏa hoạn và không đáp ứng được tiêu chuẩn phòng cháy của công trình.

Van Ngăn Lửa Được Sử Dụng Ở Đâu?

Thiết bị hiện diện bắt buộc trong các công trình có yêu cầu phân chia khoang cháy khắt khe: tòa nhà cao tầng, trung tâm thương mại, bệnh viện, nhà máy, nhà xưởng sản xuất, hệ thống HVAC và các tuyến ống thông gió kỹ thuật.

Nhu cầu sử dụng phát sinh khi thiết kế yêu cầu ngăn lửa giữa các tầng/khu vực, khi đường ống gió đâm xuyên qua kết cấu ngăn cháy, hoặc khi hồ sơ thiết kế phòng cháy chữa cháy bắt buộc phải kiểm soát nguy cơ lan truyền khói độc.

Sai Lầm Thường Gặp Khi Chọn Và Lắp Van Ngăn Lửa

• Sai lầm 1: Chỉ quan tâm đến giá thành rẻ mà bỏ qua các tiêu chuẩn kiểm định PCCC.

• Sai lầm 2: Chọn sai kích thước hình học dẫn đến việc không thể lắp ghép vào tuyến ống gió.

• Sai lầm 3: Không kiểm tra chứng nhận chịu lửa (EI) của sản phẩm.

• Sai lầm 4: Sử dụng sai loại động cơ truyền động (actuator) không tương thích với hệ thống điện điều khiển.

• Sai lầm 5: Lắp đặt sai hướng gió, sai vị trí thiết kế, không kiểm tra cơ cấu kích hoạt nhiệt hoặc lơ đễnh việc bảo trì định kỳ.

Checklist Chọn Van Ngăn Lửa Phù Hợp

• Bước 1: Xác định loại hệ thống: Phân định rõ dùng cho HVAC, thông gió dân dụng hay dây chuyền công nghiệp.

• Bước 2: Xác định vị trí lắp: Kiểm tra vị trí xuyên tường, xuyên sàn hay phân chia khoang cháy.

• Bước 3: Xác định kích thước: Đồng bộ quy chuẩn kích thước ống gió theo bản thiết kế.

• Bước 4: Kiểm tra yêu cầu chịu lửa: Đối chiếu thời gian chịu nhiệt (EI) theo quy định công trình.

• Bước 5: Kiểm tra cơ cấu điều khiển: Chọn dạng cơ, lò xo, điện hay tín hiệu tự động.

• Bước 6: Kiểm tra tiêu chuẩn/chứng nhận: Đảm bảo đầy đủ hồ sơ kiểm định chất lượng PCCC.

• Bước 7: Kiểm tra bảo trì: Đảm bảo không gian thao tác thay thế linh kiện sau khi lắp đặt.

Trong quá trình thi công, kỹ thuật viên cần tuân thủ lắp đặt đúng hướng dẫn của nhà sản xuất, đảm bảo không có vật cản làm kẹt cánh van, kiểm tra kỹ động cơ và cầu chì nhiệt, giữ nguyên vẹn cấu trúc vật liệu chống cháy và thực hiện kiểm tra vận hành định kỳ có ghi nhận lịch sử bảo dưỡng rõ ràng.

Câu Hỏi Thường Gặp

1. Van chặn lửa là gì?

Đây là thiết bị chuyên dụng trong hệ thống kỹ thuật nhằm ngăn chặn hoặc làm chậm sự lan truyền của ngọn lửa và khói độc qua các đường ống thông gió khi xảy ra hỏa hoạn.

2. Van ngăn lửa có giống van khóa nước không?

Hoàn toàn khác biệt. Van khóa nước dùng để điều tiết dòng chảy lưu chất, trong khi van ngăn lửa là thiết bị an toàn PCCC có cơ cấu tự động cô lập vùng cháy.

3. Van chặn lửa hoạt động như thế nào?

Tùy vào chủng loại, van sẽ tự động đóng lại nhờ cầu chì nhiệt nóng chảy, lực lò xo trợ lực hoặc thông qua tín hiệu điện từ trung tâm báo cháy truyền về động cơ.

4. Van ngăn lửa thường được lắp ở đâu?

Thiết bị thường được lắp đặt tại các vị trí đường ống gió xuyên qua vách ngăn cháy, sàn chống lửa hoặc các điểm phân chia khoang cháy trong hệ thống HVAC.

5. Chọn van ngăn lửa cần quan tâm thông số nào?

Cần xem xét kỹ kích thước, vật liệu, giới hạn nhiệt độ, thời gian chịu lửa (EI), cơ cấu điều khiển, vị trí lắp đặt và các tiêu chuẩn kiểm định PCCC hợp pháp.

Kết Luận

Hệ thống van chặn lửa đóng vai trò là tuyến phòng thủ cốt lõi giúp cô lập đám cháy và ngăn chặn khói độc lan rộng trong các công trình hiện đại. Việc lựa chọn thiết bị không thể thỏa hiệp theo giá thành mà phải tuân thủ tuyệt đối các tiêu chuẩn kỹ thuật, giới hạn chịu lửa và hồ sơ thiết kế PCCC được phê duyệt.
