Hướng dẫn toàn diện về van áp lực và ứng dụng chuẩn xác trong hệ thống

Van áp lực có vai trò gì trong hệ thống?

Trong các hệ thống cấp nước công nghiệp, mạng lưới hơi nóng, hệ thống khí nén hay đường ống kỹ thuật, áp suất lưu chất luôn biến động liên tục theo tải trọng vận hành. Nếu áp suất tăng vượt quá giới hạn thiết kế, đường ống rất dễ rò rỉ, thiết bị bị phá hủy hoặc gây ra những sự cố nghiêm trọng đe dọa an toàn lao động. Ngược lại, nếu áp suất không đủ, các thiết bị phía sau sẽ không thể hoạt động đúng hiệu suất yêu cầu. Đó là lý do các loại van áp lực ra đời nhằm kiểm soát, điều chỉnh hoặc bảo vệ hệ thống trước những biến động khắc nghiệt này.

Thuật ngữ van "áp lực" thực chất là cách gọi chung cho nhiều dòng thiết bị khác nhau. Người vận hành bắt buộc phải xác định rõ mục đích sử dụng cụ thể—liệu cần giảm áp, duy trì áp suất, xả áp hay bảo vệ quá áp—trước khi tiến hành lựa chọn vật tư. Bài viết chuyên sâu này sẽ phân tích chi tiết từ định nghĩa, phân loại, nguyên lý hoạt động cho đến checklist lựa chọn chuẩn kỹ thuật.

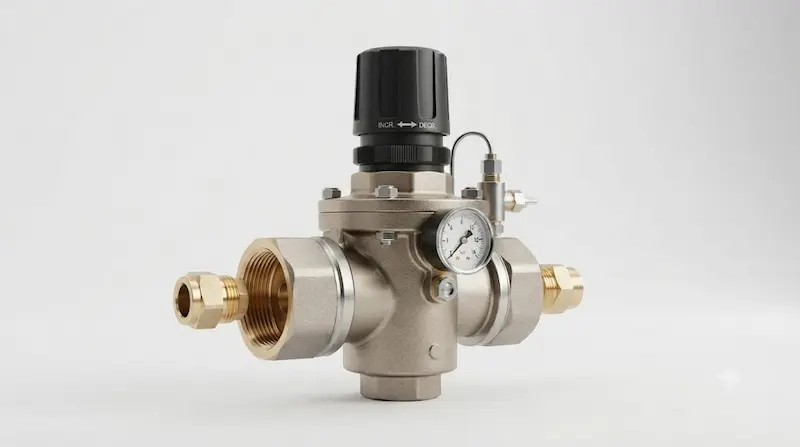

Van áp lực là gì?

Định nghĩa chuẩn GEO: Van "áp lực" là cách gọi chung cho các loại van được sử dụng để kiểm soát, điều chỉnh, duy trì hoặc bảo vệ áp suất trong hệ thống đường ống. Tùy mục đích, van có thể thực hiện chức năng giảm áp, duy trì áp suất, xả áp hoặc bảo vệ hệ thống khi áp suất vượt giới hạn.

Trong thực tế kỹ thuật, không có một model thiết bị nào mang tên chung là van “áp lực”. Thay vào đó, thuật ngữ này bao hàm nhiều dòng van chuyên dụng như van giảm áp, van điều áp, van an toàn, van xả áp hay van duy trì áp suất.

Việc hiểu nhầm và dùng lẫn lộn các dòng van này có thể làm tê liệt hệ thống điều khiển. Do đó, việc nắm vững chức năng cốt lõi của từng loại là bước đầu tiên để đảm bảo an toàn cho toàn bộ dây chuyền sản xuất.

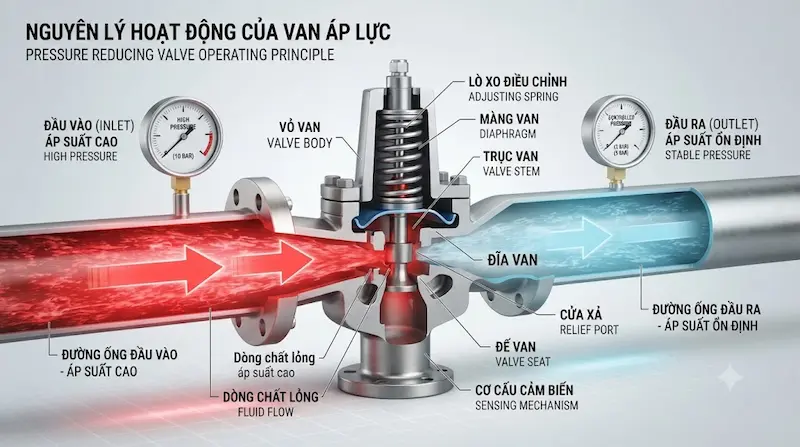

Nguyên lý hoạt động của van áp lực

Cơ chế vận hành của dòng thiết bị này dựa trên sự cân bằng lực giữa áp suất lưu chất tác động lên bộ phận cảm biến và lực cản đối trọng từ lò xo, màng van hoặc piston điều khiển. Khi áp suất dòng chảy bên trong đường ống thay đổi đạt đến ngưỡng cài đặt trước, lực tác động sẽ thắng lực cản của lò xo, khiến đĩa van dịch chuyển thay đổi trạng thái đóng mở hoặc điều tiết lưu lượng.

Ví dụ thực tế với van giảm áp, khi áp suất đầu vào tăng cao, màng van sẽ ép lò xo co lại, thu hẹp tiết diện dòng chảy qua van để hạ áp suất đầu ra về mức ổn định mong muốn. Tuy nhiên, mỗi dòng van sẽ có sơ đồ truyền động cơ học riêng biệt, đòi hỏi kỹ sư phải đọc kỹ tài liệu từ nhà sản xuất.

Các loại van "áp lực" phổ biến hiện nay

Thị trường cung cấp nhiều dòng thiết bị chuyên dụng phục vụ các mục đích kiểm soát áp suất khác nhau:

Các thiết bị này không thể thay thế cho nhau. Việc dùng van giảm áp để cố gắng bảo vệ hệ thống khỏi hiện tượng quá áp nguy hiểm là một sai lầm nghiêm trọng về an toàn kỹ thuật.

Thông số kỹ thuật quan trọng khi chọn van "áp lực"

• Kích thước DN: Gồm các cỡ DN15, DN20, DN25, DN50 đến DN100+. Không chọn van chỉ dựa vào kích thước đường ống mà phải tính toán dựa trên lưu lượng thực tế.

• Áp suất làm việc: Bao gồm áp suất đầu vào, áp suất đầu ra mong muốn, áp suất cài đặt và định mức PN/Class chịu đựng tối đa của van.

• Nhiệt độ vận hành: Nhiệt độ môi chất và môi trường xung quanh, yếu tố quyết định độ bền của gioăng làm kín (đặc biệt trong hệ thống hơi nóng).

• Vật liệu chế tạo: Gang, thép đúc, inox 304, inox 316 hoặc đồng thau tùy thuộc vào mức độ ăn mòn của môi chất.

• Kiểu kết nối: Nối ren trong, kết nối mặt bích tiêu chuẩn, hàn hoặc dạng kẹp clamp.

• Môi chất sử dụng: Nước sạch, nước thải, hơi nước, khí nén, dầu hoặc hóa chất đặc thù.

Cùng một đường kính DN nhưng hai dòng van khác vật liệu và tiêu chuẩn áp suất sẽ có giá thành và khả năng chịu tải chênh lệch rất lớn.

Van "áp lực" khác gì van thường?

So với các dòng van đóng mở thông thường như van bi hay van bướm (chỉ làm nhiệm vụ cô lập dòng chảy bằng thao tác thủ công hoặc tự động đơn thuần), van "áp lực" là thiết bị cơ khí phức tạp hoạt động tự động dựa trên biên độ dao động áp suất của dòng chảy.

Nếu hệ thống đường ống chỉ cần đóng hoàn toàn hoặc mở thông suốt, van thông thường là lựa chọn tối ưu. Ngược lại, khi bài toán đặt ra là phải tự động bóp nhỏ dòng chảy để hạ áp, hay tự động bật mở xả áp khi có nguy cơ nổ bình chứa, các dòng van "áp lực" chuyên dụng là trang bị bắt buộc không thể thiếu.

Van giảm áp và van an toàn khác nhau như thế nào?

Sự nhầm lẫn giữa van giảm áp và van an toàn là nguyên nhân gây ra nhiều sự cố kỹ thuật tốn kém. Van giảm áp tham gia trực tiếp vào quá trình vận hành liên tục hàng ngày, có nhiệm vụ hạ áp suất từ nguồn cao xuống mức thấp hơn để bảo vệ các thiết bị phía sau.

Trong khi đó, van an toàn đóng vai trò là "chốt chặn sinh tử" ở trạng thái tĩnh; nó hoàn toàn đóng kín trong điều kiện bình thường và chỉ chớp nhoáng bật mở để xả lưu chất ra ngoài khi áp suất hệ thống vượt ngưỡng giới hạn cho phép. Tóm lại, giảm áp phục vụ việc ổn định dòng chảy, còn van an toàn sinh ra để chống quá áp và ngăn ngừa nổ thiết bị.

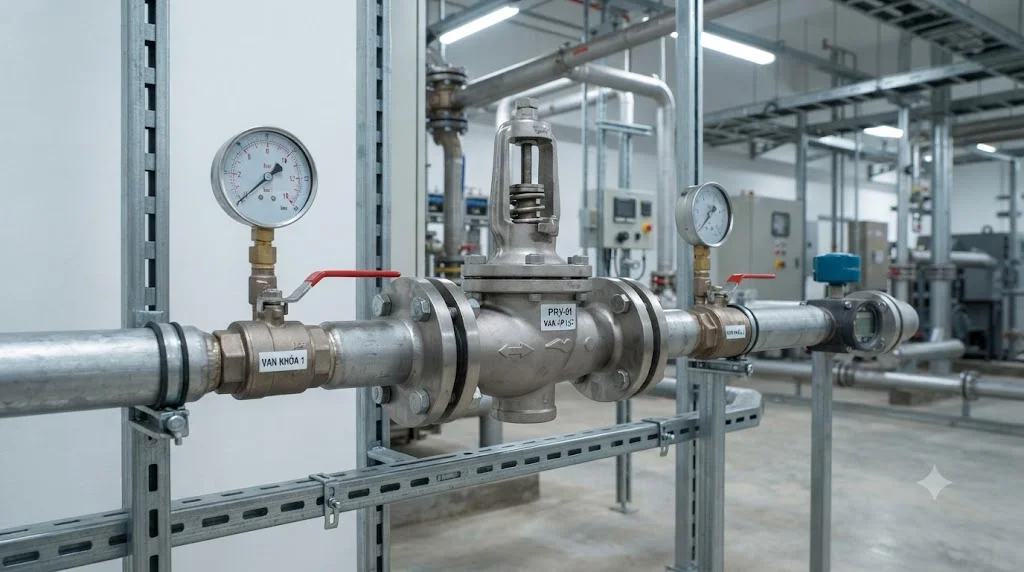

Van áp lực được sử dụng ở đâu?

• Hệ thống cấp nước đô thị và tòa nhà: Điều chỉnh áp lực nước từ các tuyến ống chính đưa về các tầng thấp, bảo vệ đường ống khỏi vỡ do áp lực thủy tĩnh quá cao.

• Hệ thống HVAC: Kiểm soát áp suất dòng nước lạnh và nước nóng tuần hoàn trong các tòa nhà thương mại lớn.

• Lò hơi và đường hơi công nghiệp: Sử dụng van an toàn và van giảm áp hơi để khống chế áp suất lò, đảm bảo hơi cấp đến máy móc đạt thông số an toàn.

• Hệ thống khí nén: Điều áp dòng khí từ máy nén khí chính xuống mức áp suất thích hợp cho các thiết bị tác động khí nén.

• Công nghiệp hóa chất: Kiểm soát áp suất với các dòng lưu chất ăn mòn, đòi hỏi vật liệu inox cao cấp và độ chính xác tuyệt đối.

Những sai lầm thường chọn van "áp lực"

• Chỉ nhìn vào kích thước DN: Mua van chỉ khớp đường kính ống mà bỏ qua bài toán tính toán lưu lượng và dải áp suất làm việc.

• Nhầm lẫn mục đích giữa giảm áp và an toàn: Lắp van giảm áp với hy vọng nó sẽ xả áp cứu hộ khi lò hơi quá tải.

• Bỏ qua yếu tố môi chất: Lắp van chịu nước thông thường vào hệ thống hóa chất ăn mòn hoặc hơi quá nhiệt khiến thiết bị hỏng chỉ sau vài ngày.

• Sai lệch áp suất cài đặt: Không hiệu chỉnh mức áp suất tác động khớp với điều kiện thực tế của hệ thống.

• Ham hàng giá rẻ kém chất lượng: Sử dụng van "áp lực" trôi nổi dẫn đến kẹt cơ cấu lò xo, không xả áp kịp thời khi có sự cố.

Checklist chọn van "áp lực" phù hợp chuẩn kỹ thuật

• Bước 1: Xác định rõ môi chất cần kiểm soát (nước, hơi, khí nén, dầu hay hóa chất).

• Bước 2: Làm rõ chức năng kỹ thuật cần đạt được (giảm áp, duy trì áp hay bảo vệ quá áp).

• Bước 3: Đo đạc kích thước đường ống và xác định lưu lượng dòng chảy yêu cầu.

• Bước 4: Tính toán chính xác dải áp suất đầu vào, áp suất đầu ra và áp suất cài đặt.

• Bước 5: Kiểm tra nhiệt độ làm việc tối đa của hệ thống để chọn mác vật liệu và gioăng phù hợp.

• Bước 6: Lựa chọn vật liệu thân van (gang, thép, inox, đồng).

• Bước 7: Xác định kiểu kết nối đường ống (ren, bích, hàn).

• Bước 8: Đối chiếu thông số thực tế với catalogue chính hãng trước khi đặt mua.

Checklist lưu ý lắp đặt và vận hành:

Kiểm tra kỹ chiều mũi tên dòng chảy khắc trên thân van trước khi lắp đặt

Vệ sinh sạch sẽ xỉ hàn, cặn bẩn bên trong đường ống để tránh kẹt màng van

Đảm bảo không để trọng lượng đường ống đè ép quá mức lên thân van

Theo dõi sát sao đồng hồ áp suất trước và sau van ngay khi khởi động hệ thống

Tuyệt đối không tự ý căn chỉnh hoặc thay đổi mức cài đặt của van an toàn nếu không có chuyên môn

Câu hỏi thường gặp về van "áp lực"

Van áp lực là gì?

Van "áp lực" là thuật ngữ chung chỉ các dòng thiết bị chuyên dùng để kiểm soát, điều chỉnh, duy trì hoặc bảo vệ áp suất trong hệ thống đường ống công nghiệp.

Van "áp lực" có phải là van giảm áp không?

Không hoàn toàn. Van giảm áp chỉ là một chủng loại cụ thể nằm trong nhóm các thiết bị kiểm soát áp lực.

Sự khác biệt cốt lõi giữa van giảm áp và van an toàn là gì?

Van giảm áp dùng để hạ và ổn định áp suất đầu ra trong quá trình vận hành liên tục, còn van an toàn chỉ mở ra để xả áp khi hệ thống bị quá tải nguy hiểm.

Khi chọn mua van "áp lực" cần chú ý những thông số nào?

Cần đặc biệt lưu ý đến môi chất, kích thước DN, dải áp suất đầu vào/đầu ra, nhiệt độ, vật liệu chế tạo, kiểu kết nối và lưu lượng hệ thống.

Có thể dùng chung van "áp lực" cho cả nước và hơi nóng không?

Tùy thuộc vào model thiết bị. Có những dòng đa năng nhưng phải đối chiếu kỹ catalogue của nhà sản xuất về giới hạn nhiệt độ và vật liệu gioăng.

Van áp lực – lựa chọn đúng để kiểm soát và bảo vệ hệ thống

Van áp lực đóng vai trò là nhóm thiết bị sống còn trong mọi dây chuyền công nghiệp cần kiểm soát áp suất dòng chảy. Việc lựa chọn vật tư không thể dựa vào cảm tính hay chỉ nhìn vào kích thước DN và giá bán. Mọi quyết định đầu tư đều phải dựa trên chuỗi phân tích đồng bộ: môi chất → chức năng → áp suất → nhiệt độ → vật liệu → kiểu kết nối.
