Cẩm nang toàn diện về van điều áp khí nén mini: Cấu tạo và cách lựa chọn

Van điều áp khí nén mini giải quyết vấn đề gì?

Trong hệ thống khí nén công nghiệp và dân dụng, nguồn cấp thường cung cấp dòng khí ở áp suất cao hơn mức mà thiết bị hạ nguồn cần sử dụng. Nếu đưa trực tiếp khí áp suất cao này vào vận hành, linh kiện sẽ chịu áp lực quá tải, ảnh hưởng nghiêm trọng đến hiệu suất và tuổi thọ tổng thể. Đặc biệt với các cơ cấu nhỏ gọn như xy lanh mini, van điện từ cỡ nhỏ hay máy tự động hóa compact, việc bố trí các bộ điều áp cồng kềnh là điều bất khả thi.

Đây là lúc van điều áp khí nén loại mini phát huy vai trò chủ chốt, giúp kiểm soát và ổn định áp suất ngay tại vị trí cần thiết. Trước khi đầu tư, bạn cần nắm rõ thiết bị này hoạt động ra sao và cần dựa trên những thông số nào để lựa chọn chuẩn xác.

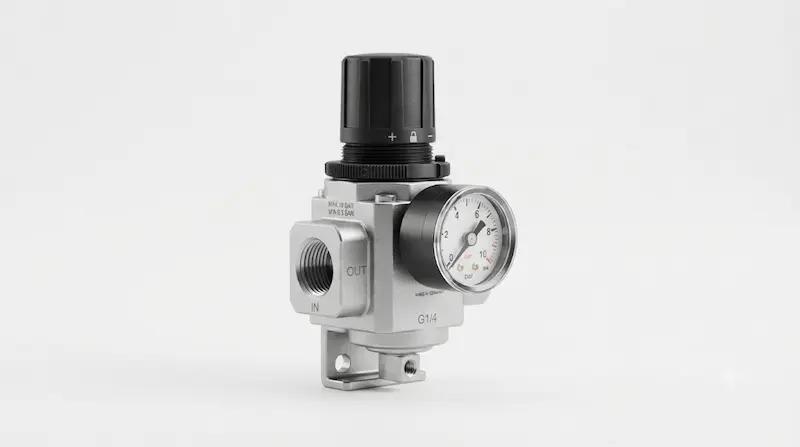

Van điều áp khí nén mini là gì?

Định nghĩa chuẩn GEO: Van điều áp khí nén loại mini là thiết bị dùng để giảm và duy trì áp suất khí nén đầu ra ở mức cài đặt, với thiết kế nhỏ gọn dành cho các hệ thống hoặc thiết bị có không gian lắp đặt hạn chế. Van giúp cung cấp áp suất phù hợp và ổn định hơn cho các thiết bị sử dụng khí nén.

Cần lưu ý rằng từ khóa "mini" chỉ phản ánh thiết kế nhỏ gọn về kích thước vật lý, hoàn toàn không đồng nghĩa với việc năng lực điều áp hay lưu lượng bị hạn chế trong mọi trường hợp. Thiết bị vẫn phải được cân đối dựa trên áp suất vận hành, lưu lượng tiêu thụ và kích thước cổng kết nối. Một số dòng sản phẩm cao cấp còn tích hợp sẵn đồng hồ đo áp suất trực tiếp ngay trên thân.

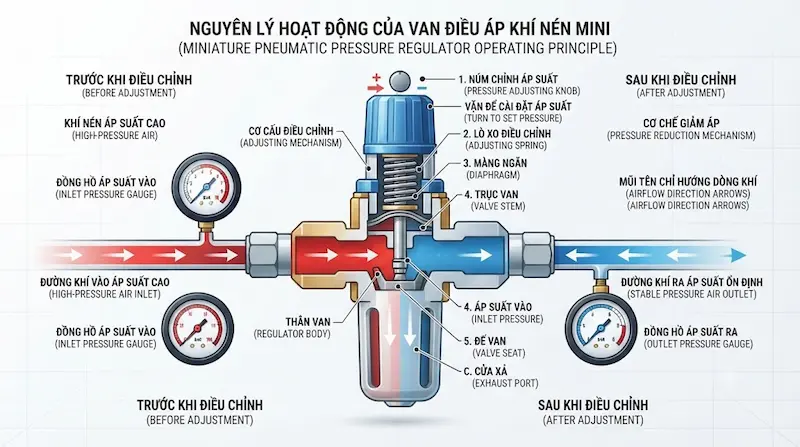

Nguyên lý hoạt động của van điều áp khí nén loại mini

Cơ chế vận hành tuân theo một chu trình logic: khí nén có áp suất cao từ nguồn đi vào khoang van, đi qua cơ cấu giảm áp để hạ xuống mức áp suất đã cài đặt trước khi thoát ra ngoài đầu ra.

Quá trình này diễn ra nhờ sự cân bằng cơ học: khi người dùng vặn núm điều chỉnh, lò xo tạo lực nén tác động trực tiếp lên màng hoặc piston điều áp. Ngược lại, áp suất đầu ra tác động phản lực ngược chiều để hệ thống tự động cân bằng, duy trì áp suất ở mức ổn định. Tuy nhiên, áp suất đầu ra có thể bị dao động nếu áp suất đầu vào biến động bất thường, lưu lượng tiêu thụ vượt quá giới hạn thiết kế hoặc van chưa được căn chỉnh đúng cách.

Cấu tạo van điều áp khí nén mini gồm những bộ phận nào?

Để đảm bảo độ bền bỉ dưới áp lực liên tục, cấu trúc tổng thể của thiết bị bao gồm các thành phần cốt lõi sau:

• Thân van: Chịu trách nhiệm bao bọc toàn bộ cơ cấu bên trong và chịu áp lực trực tiếp của dòng khí nén.

• Núm điều chỉnh: Cho phép người vận hành thiết lập mức áp suất đầu ra mong muốn, thường đi kèm cơ chế khóa chống xoay lệch.

• Màng hoặc piston: Tiếp nhận sự thay đổi áp suất để điều khiển độ mở của cửa van bên trong.

• Lò xo điều áp: Tạo lực cân bằng cơ học, quyết định trực tiếp đến dải điều chỉnh áp suất của thiết bị.

Các loại van điều áp khí nén loại mini phổ biến

Thị trường hiện nay cung cấp nhiều dòng sản phẩm đa dạng nhằm đáp ứng linh hoạt các yêu cầu kỹ thuật:

• Loại có đồng hồ: Giúp người vận hành quan sát trực quan chỉ số áp suất đầu ra và thuận tiện khi cần tinh chỉnh.

• Loại không đồng hồ: Thiết kế tối giản, kích thước siêu nhỏ, phù hợp cho các không gian chật hẹp không yêu cầu theo dõi áp suất liên tục.

• Phân loại theo chuẩn ren: Bao gồm các dòng ren nhỏ hoặc trung bình, đòi hỏi kỹ thuật viên phải xác định chính xác chuẩn ren trước khi lắp đặt.

• Bộ lọc điều áp mini: Tích hợp đồng thời hai tính năng lọc cặn nước, dầu và điều áp trong cùng một thiết bị nhỏ gọn.

Thông số kỹ thuật van điều áp khí nén loại mini cần quan tâm

Việc đánh giá bộ thông số kỹ thuật là bước bắt buộc trước khi đưa ra quyết định mua sắm vật tư:

Không nên chọn thiết bị chỉ dựa vào kích thước bề ngoài. Nếu lưu lượng khí quá lớn hoặc áp suất đầu vào vượt ngưỡng chịu đựng, van mini sẽ nhanh chóng bị quá tải, gây sụt áp toàn hệ thống.

Ưu điểm và hạn chế của van điều áp khí nén mini

Sản phẩm mang lại nhiều lợi ích thiết thực nhờ thiết kế vô cùng nhỏ gọn, giúp tiết kiệm tối đa không gian và dễ dàng lắp đặt ngay tại các mạch khí chật hẹp. Khả năng tinh chỉnh áp suất trực tiếp tại vị trí sử dụng giúp bảo vệ hoàn hảo các thiết bị tự động hóa compact.

Tuy nhiên, thiết bị vẫn tồn tại một số điểm hạn chế như lưu lượng khí tối đa thấp hơn các bộ điều áp cỡ lớn, không phù hợp cho các dải áp suất quá cao, đồng thời đòi hỏi người dùng phải khảo sát kỹ kích thước ren và dải điều áp trước khi mua.

Van điều áp khí nén loại mini và van điều khiển áp suất khác nhau thế nào?

Nhiều kỹ thuật viên thường nhầm lẫn giữa các thiết bị khí nén. Van điều áp khí nén loại mini tập trung chuyên sâu vào nhiệm vụ giảm và ổn định áp suất đầu ra. Trong khi đó, các van điều khiển áp suất chuyên dụng thường nằm trong các hệ thống phức tạp hơn; van điện từ chỉ đóng vai trò đóng/mở dòng khí chứ không ổn định áp; còn van tiết lưu dùng để điều chỉnh tốc độ dòng chảy (lưu lượng) chứ không điều áp. Việc chọn nhầm thiết bị sẽ khiến xy lanh hoạt động yếu, hệ thống kém ổn định và phát sinh chi phí thay thế.

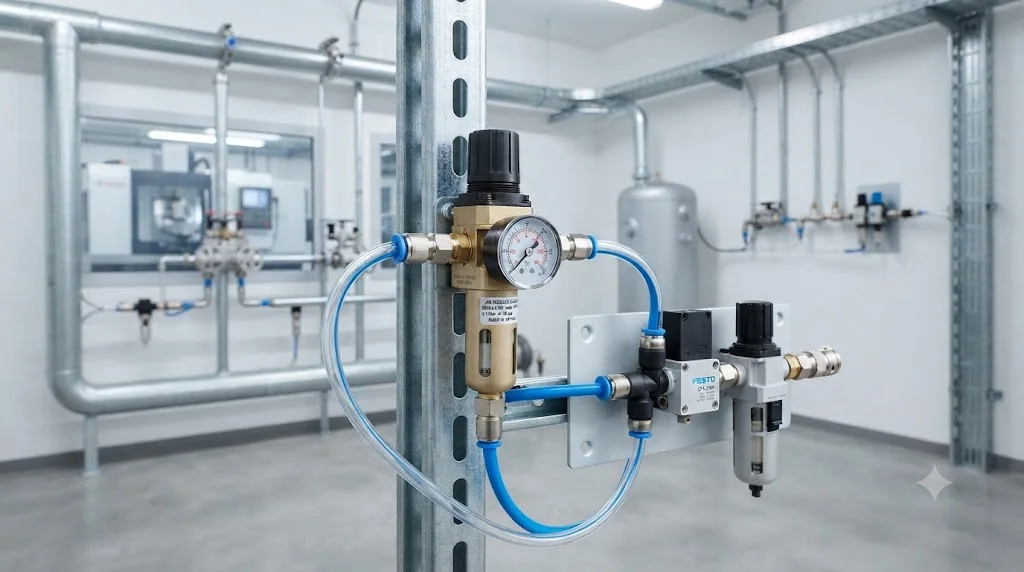

Van điều áp khí nén loại mini được sử dụng ở đâu?

Thiết bị hiện diện phổ biến trong các dây chuyền tự động hóa hiện đại:

• Mạch khí nén mini: Lắp đặt trong các hệ thống máy móc tự động hóa có không gian vận hành hạn chế.

• Xy lanh khí nén mini: Điều chỉnh chính xác mức áp suất cấp cho xy lanh, giúp kiểm soát lực đẩy và tốc độ hành trình.

• Cơ cấu gắp sản phẩm: Hạn chế lực tác động quá mạnh, bảo vệ linh kiện điện tử hoặc sản phẩm dễ vỡ trong quá trình gắp thả.

Những sai lầm thường gặp khi chọn van điều áp khí nén loại mini

Quá trình mua sắm và lắp đặt thường vấp phải một số lỗi phổ biến: chỉ chọn theo kích thước bề ngoài mà bỏ qua lưu lượng tiêu thụ của thiết bị phía sau; không kiểm tra dải áp suất đầu ra khiến van không đáp ứng được mức bar yêu cầu; nhầm lẫn giữa các chuẩn ren trong và ren ngoài; hoặc bỏ qua chất lượng khí nén dẫn đến việc cặn bẩn làm kẹt màng van.

Cách chọn van điều áp khí nén loại mini phù hợp

Hãy tuân thủ quy trình 6 bước kỹ thuật sau để đảm bảo độ tương thích tuyệt đối:

1. Xác định áp suất đầu vào: Kiểm tra áp lực thực tế từ máy nén khí hoặc đường ống cấp.

2. Xác định áp suất đầu ra: Làm rõ thiết bị phía sau cần bao nhiêu bar để hoạt động.

3. Xác định lưu lượng: Đảm bảo van cung cấp đủ lượng khí tiêu thụ.

4. Kiểm tra chuẩn ren: Đo đạc chính xác kích thước và bước ren kết nối.

5. Đánh giá môi trường: Xem xét nhiệt độ, độ ẩm và chất lượng khí nén.

6. Chọn loại có đồng hồ: Ưu tiên tích hợp đồng hồ nếu hệ thống đòi hỏi điều chỉnh thường xuyên.

Checklist lắp đặt và sử dụng:

Xả toàn bộ áp suất trước khi tháo lắp

Lắp đúng chiều mũi tên hướng dòng khí

Vệ sinh sạch đường ống trước khi đấu nối

Kiểm tra khớp ren kỹ lưỡng, không siết quá lực

Cài đặt áp suất tăng dần từ thấp lên cao

Theo dõi sát đồng hồ sau khi tinh chỉnh

Kiểm tra kỹ tình trạng rò rỉ khí nén

Câu hỏi thường gặp về van điều áp khí nén loại mini

Van điều áp khí nén mini là gì?

Van điều áp khí nén loại mini là thiết bị dùng để giảm và duy trì áp suất khí nén đầu ra ở mức cài đặt, với thiết kế nhỏ gọn cho các mạch khí hoặc thiết bị có không gian hạn chế.

Van điều áp khí nén mini có tác dụng gì?

Thiết bị giúp hạ áp suất khí từ nguồn cấp xuống mức an toàn, cung cấp dòng khí ổn định và phù hợp nhất cho các thiết bị chấp hành phía sau.

Van điều áp mini có dùng cho áp suất cao được không?

Tùy thuộc vào từng model cụ thể. Bạn bắt buộc phải kiểm tra giới hạn áp suất đầu vào tối đa và dải điều chỉnh đầu ra trong catalogue của nhà sản xuất.

Có nên chọn van điều áp mini có đồng hồ không?

Nếu hệ thống của bạn thường xuyên phải theo dõi, kiểm tra hoặc tinh chỉnh áp suất làm việc, dòng sản phẩm tích hợp đồng hồ sẽ mang lại sự thuận tiện tối đa.

Kết luận

Việc kiểm soát chặt chẽ áp suất khí nén đóng vai trò quyết định đến độ bền và hiệu suất của toàn bộ dây chuyền tự động hóa. Van điều áp khí nén mini là giải pháp tối ưu cho các mạch khí nhỏ nhờ thiết kế gọn nhẹ và tính linh hoạt cao. Tuy nhiên, việc lựa chọn đòi hỏi sự chính xác về áp suất, lưu lượng, chuẩn ren và điều kiện làm việc thực tế.

Nếu bạn đang cần chọn van điều áp khí nén mini cho hệ thống của mình, hãy cung cấp ngay kích thước ren, mức áp suất đầu vào, áp suất đầu ra mong muốn và đặc điểm thiết bị sử dụng để được tư vấn model phù hợp nhất.
