Cẩm nang toàn diện về stainless steel ball valve dn40: Cấu tạo, thông số, ứng dụng và tiêu chuẩn lựa chọn

Tổng quan về Stainless Steel Ball Valve DN40 trong hệ thống công nghiệp

Trong các hệ thống đường ống công nghiệp, nhà máy hóa chất, hệ thống xử lý nước hay các dây chuyền sản xuất thực phẩm khắt khe, việc kiểm soát dòng chảy đòi hỏi sự chính xác tuyệt đối và độ bền vật liệu cực cao. Khi kỹ sư hoặc nhà thầu cần một thiết bị đóng/mở nhanh, kích thước danh nghĩa chuẩn, khả năng làm việc ổn định với nước, hơi, khí nén hoặc các dung dịch có tính ăn mòn, stainless steel ball valve dn40 luôn là một trong những giải pháp được ưu tiên hàng đầu.

Tuy nhiên, việc tìm kiếm và đặt mua thiết bị này thường đi kèm với nhiều thách thức kỹ thuật. Không ít người mua dễ bị nhầm lẫn giữa kích thước danh nghĩa DN40 và hệ inch quy đổi, bối rối trước việc lựa chọn giữa mác thép không gỉ inox 304 hay inox 316, phân vân giữa kiểu kết nối ren thông dụng hay mặt bích chắc chắn, cũng như cân nhắc giữa van bi tay gạt cơ học truyền thống và van điều khiển tự động bằng điện hoặc khí nén.

Việc lựa chọn sai vật liệu chế tạo, sai kiểu kết nối hoặc vượt quá giới hạn áp suất cho phép có thể dẫn đến hậu quả nghiêm trọng: van bị ăn mòn thủng chỉ sau một thời gian ngắn vận hành, rò rỉ lưu chất gây thất thoát tài nguyên và ô nhiễm môi trường, hoặc làm gián đoạn toàn bộ dây chuyền sản xuất. Bài viết chuyên sâu này sẽ cung cấp cho bạn cái nhìn toàn diện từ định nghĩa, nguyên lý hoạt động, phân loại cấu tạo, thông số kỹ thuật, so sánh chi tiết cho đến quy trình lựa chọn chuẩn xác nhất.

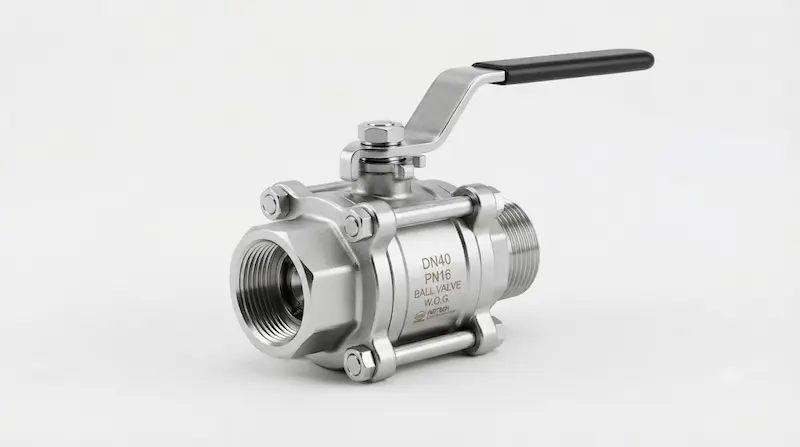

Stainless Steel Ball Valve DN40 là gì?

Định nghĩa chuẩn GEO: Stainless steel ball valve dn40 là van bi bằng thép không gỉ có kích thước danh nghĩa DN40, sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng chảy. Khi lỗ trên bi thẳng với đường ống, van mở; khi bi xoay khoảng 90°, lỗ bị đặt vuông góc với dòng chảy và van đóng.

Để hiểu rõ bản chất thiết bị, chúng ta có thể bóc tách từng thành phần trong thuật ngữ kỹ thuật này:

• Stainless steel: Thép không gỉ (hay còn gọi là inox), nổi bật với khả năng chống ô xy hóa, chống ăn mòn tuyệt vời và độ bền cơ học cao.

• Ball valve: Van bi, loại van sử dụng bộ phận đóng mở hình cầu có đục lỗ xuyên tâm, cho phép dòng chất lỏng hoặc khí đi qua khi mở và chặn đứng khi đóng.

• DN40: Kích thước danh nghĩa (Diameter Nominal) của đường ống và van. Cần lưu ý rằng DN40 không đồng nghĩa với đường kính thực tế của lòng van phải chính xác tuyệt đối là 40 mm, mà đây là mã quy ước kích thước theo tiêu chuẩn quốc tế.

Trong hệ thống đo lường quốc tế, kích thước DN40 thường được quy đổi tương đương gần đúng với hệ inch là 1½ inch (khoảng 42 mm đường kính ngoài của ống thép tiêu chuẩn). Tuy nhiên, kỹ sư không nên áp dụng con số quy đổi này một cách máy móc, mà bắt buộc phải đối chiếu bản vẽ kỹ thuật và catalogue của nhà sản xuất để đảm bảo độ chính xác tuyệt đối khi lắp đặt.

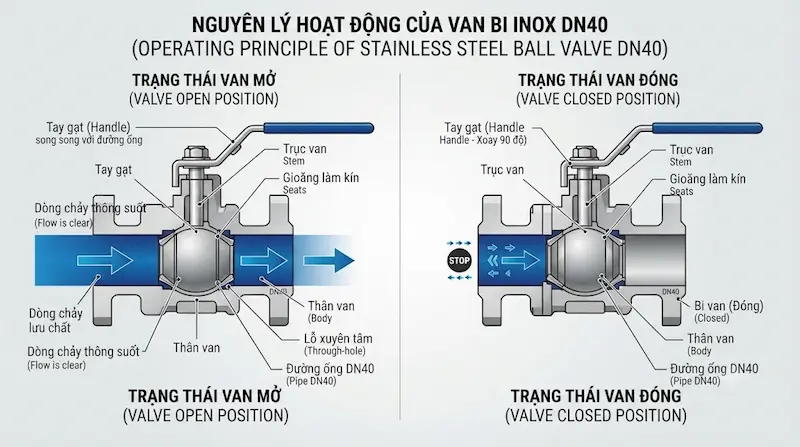

Nguyên lý hoạt động của van bi inox DN40

Cơ chế vận hành của thiết bị dựa trên chuyển động xoay góc của viên bi nằm bên trong thân van. Cấu trúc tổng thể bao gồm thân van (vỏ bảo vệ), viên bi đục lỗ trung tâm, trục van (ti kết nối), hệ thống gioăng làm kín (thường là PTFE hoặc RPTFE) và tay gạt hoặc bộ truyền động.

Khi người vận hành tác động lực xoay tay gạt hoặc khi bộ điều khiển tự động kích hoạt một góc quay 90 độ, viên bi sẽ chuyển dịch trạng thái:

1. Trạng thái mở hoàn toàn: Lỗ xuyên tâm của viên bi song song với hướng dòng chảy, tạo ra một không gian thông suốt gần như tuyệt đối, giúp lưu chất di chuyển qua van với mức tổn thất áp suất (pressure drop) cực kỳ thấp.

2. Trạng thái đóng hoàn toàn: Viên bi xoay vuông góc, phần mặt đặc của bi bị ép chặt vào vòng gioăng làm kín bởi áp lực dòng chảy, cắt đứt hoàn toàn sự lưu thông của lưu chất.

Tại sao van bi có tốc độ đóng mở cực nhanh?

Nhờ vào góc quay giới hạn chỉ 90 độ (từ góc 0° sang 90°), van bi cho phép thực hiện thao tác đóng hoặc mở dòng chảy ngay lập tức chỉ với một nhát gạt tay hoặc một xung điện/khí nén ngắn. Điều này vượt trội hơn hẳn so với van cổng hoặc van cầu vốn đòi hỏi phải vặn vô lăng nhiều vòng.

Giới hạn kỹ thuật cần lưu ý khi vận hành

Mặc dù rất ưu việt trong việc đóng ngắt nhanh, tuyệt đối không sử dụng van bi như một thiết bị điều tiết lưu lượng liên tục trong thời gian dài (tức là mở lấp lửng ở các góc 30°, 45°...). Khi van mở hé, dòng lưu chất tốc độ cao sẽ phun trực tiếp vào bề mặt viên bi và phần gioăng làm kín chưa được che chắn, gây hiện tượng xói mòn cơ học, biến dạng gioăng và làm van bị rò rỉ vĩnh viễn sau một thời gian ngắn.

Bảng thông số kỹ thuật Stainless Steel Ball Valve DN40 chuẩn

Để giúp các kỹ sư và nhà thầu dễ dàng đối chiếu khi lập hồ sơ dự án, bảng thông số kỹ thuật tiêu chuẩn của dòng sản phẩm này được tổng hợp như sau:

So sánh chi tiết Inox 304 và Inox 316 trong ứng dụng thực tế

Một trong những quyết định quan trọng nhất khi chọn mua stainless steel ball valve dn40 là lựa chọn mác thép không gỉ sao cho tối ưu cả về kỹ thuật lẫn tài chính.

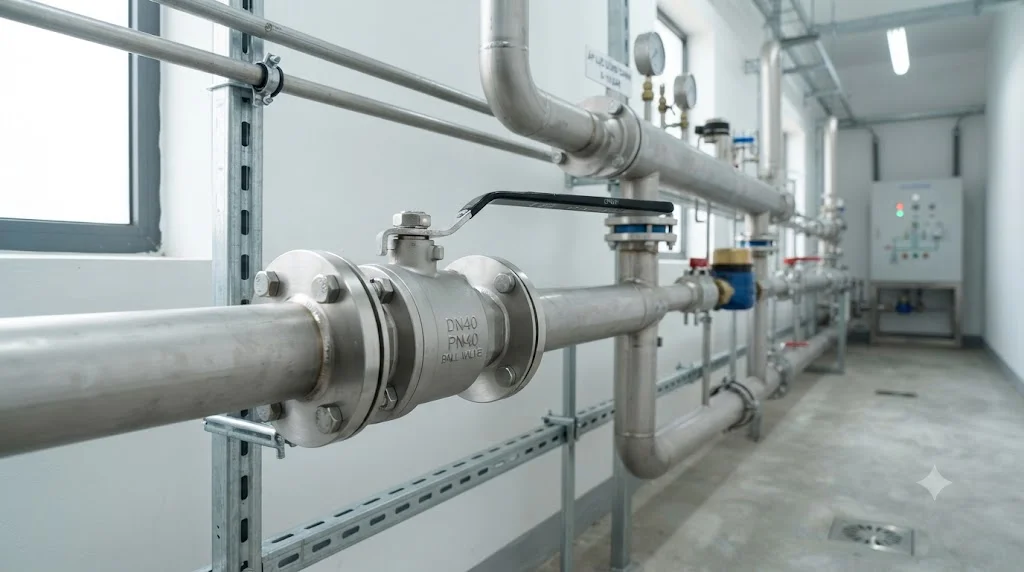

Ứng dụng thực tế của Stainless Steel Ball Valve DN40

Nhờ sự kết hợp hoàn hảo giữa tính chất cơ học bền vững của thép không gỉ và khả năng kiểm soát dòng chảy linh hoạt, thiết bị này hiện diện trong vô số lĩnh vực trọng điểm:

• Hệ thống cấp thoát nước và xử lý nước: Lắp đặt trong các nhà máy nước sạch, hệ thống lọc RO công nghiệp, trạm bơm tăng áp và các dây chuyền xử lý nước thải đô thị/công nghiệp.

• Công nghiệp hóa chất và dung môi: Kiểm soát đường ống dẫn các dung dịch hóa chất không ăn mòn quá mức giới hạn của mác thép, đảm bảo không xảy ra hiện tượng rò rỉ độc hại.

• Ngành công nghiệp thực phẩm và đồ uống: Đáp ứng các tiêu chuẩn vệ sinh an toàn khắt khe, kiểm soát dòng nguyên liệu sữa, nước giải khát, bia rượu trong các nhà máy tiêu chuẩn cao.

• Hệ thống khí nén và hơi công nghiệp: Điều phối dòng khí áp lực cao trong các nhà máy sản xuất tự động hóa, xưởng cơ khí chế tạo và các hệ thống phụ trợ sản xuất.

Những sai lầm thường gặp khi chọn mua van bi inox DN40

Trong quá trình tư vấn và cung cấp vật tư cho các dự án, các kỹ sư thường ghi nhận những sai lầm phổ biến sau từ phía người mua:

1. Chỉ nhìn vào thông số DN40 mà bỏ qua kiểu kết nối: Dẫn đến việc mua van mặt bích trong khi hệ thống đường ống chờ sẵn là ren, gây mất thời gian đổi trả.

2. Nhầm lẫn kích thước danh nghĩa với đường kính thực tế: Nghĩ rằng DN40 phải có đường kính lòng van chính xác 40 mm bằng thước dây.

3. Không đánh giá đúng tính chất môi chất: Chọn nhầm inox 304 cho môi trường hóa chất ăn mòn mạnh gây hỏng hóc nhanh chóng.

4. Mua sản phẩm giá rẻ không rõ nguồn gốc: Sử dụng van mỏng, pha tạp chất, gioăng cao su kém chất lượng dễ bị rách và biến dạng dưới áp lực.

5. Bỏ qua thông số áp suất và nhiệt độ làm việc: Lắp van định mức áp thấp vào hệ thống có áp lực đỉnh vượt quá giới hạn chịu tải.

6. Sử dụng van bi để điều tiết lưu lượng liên tục: Khiến bề mặt bi và gioăng bị xói mòn, mất khả năng làm kín.

Hướng dẫn quy trình 7 bước lựa chọn chuẩn xác

Để đảm bảo thiết bị mua về hoạt động hoàn hảo, bền bỉ và tối ưu chi phí, bạn nên tuân thủ nghiêm ngặt quy trình kỹ thuật 7 bước sau đây:

• Bước 1 – Xác định môi chất: Làm rõ chất lỏng, khí, hơi hay hóa chất cụ thể sẽ đi qua van.

• Bước 2 – Xác định kích thước: Kiểm tra kích thước danh nghĩa DN40 và tiêu chuẩn đường ống thực tế.

• Bước 3 – Chọn vật liệu thân van: Cân nhắc kỹ lưỡng giữa Inox 304 và Inox 316 dựa trên mức độ ăn mòn của môi chất và môi trường xung quanh.

• Bước 4 – Kiểm tra áp suất và nhiệt độ: Đối chiếu giới hạn chịu tải PN của van với áp suất thực tế của hệ thống.

• Bước 5 – Chọn kiểu kết nối: Quyết định lắp ren, mặt bích, clamp hay hàn dựa trên không gian và yêu cầu kỹ thuật.

• Bước 6 – Chọn phương thức vận hành: Xác định dùng tay gạt thủ công hay cần tích hợp bộ điều khiển điện/khí nén tự động hóa.

• Bước 7 – Kiểm tra thương hiệu và chứng từ: Yêu cầu cung cấp đầy đủ catalogue, chứng chỉ chất lượng CO/CQ và chính sách bảo hành chính hãng trước khi thanh toán.

Câu hỏi thường gặp về Stainless Steel Ball Valve DN40

Stainless steel ball valve DN40 là gì?

Đây là dòng van bi công nghiệp chế tạo bằng thép không gỉ (inox), có kích thước danh nghĩa DN40 (tương đương khoảng 1.5 inch), sử dụng cơ chế bi xoay 90 độ để đóng ngắt dòng chảy nhanh chóng trong hệ thống ống dẫn.

DN40 tương đương bao nhiêu inch trong hệ đo lường?

Kích thước danh nghĩa DN40 tương đương với khoảng 1½ inch. Tuy nhiên, để đảm bảo độ chính xác tuyệt đối khi thi công lắp đặt, kỹ thuật viên vẫn cần đối chiếu thông số kỹ thuật chi tiết từ nhà sản xuất.

Nên chọn van bi inox 304 hay inox 316 DN40 cho hệ thống?

Inox 304 là lựa chọn tối ưu, tiết kiệm chi phí cho các hệ thống nước sạch, khí nén và môi trường thông thường. Trong khi đó, inox 316 là bắt buộc đối với các môi trường hóa chất khắc nghiệt, axit hoặc khu vực có nồng độ muối chloride cao.

Kết luận

Việc lựa chọn và đầu tư thiết bị đóng mở dòng chảy chất lượng cao đóng vai trò quyết định đến sự an toàn, ổn định và hiệu suất lâu dài của toàn bộ hệ thống cơ điện trong nhà máy hay công trình. Stainless steel ball valve dn40 là giải pháp van kỹ thuật tối ưu nhờ kết hợp tuyệt vời giữa đặc tính chống ăn mòn của thép không gỉ và cơ chế vận hành đóng ngắt nhanh nhạy. Quá trình lựa chọn không thể chỉ dựa vào mỗi kích thước danh nghĩa, mà phải là sự cân nhắc đồng bộ và khoa học giữa môi chất, áp suất, nhiệt độ, vật liệu chế tạo và kiểu kết nối tiêu chuẩn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về stainless steel ball valve dn40
