Hướng dẫn toàn diện về thiết bị lò hơi: Cấu tạo, phân loại nhóm và tiêu chuẩn lựa chọn

Vì sao thiết bị lò hơi quyết định hiệu suất và độ an toàn hệ thống?

Trong các nhà máy công nghiệp hiện đại, việc vận hành một hệ thống năng lượng ổn định đòi hỏi nhiều hơn là một chiếc buồng đốt hay thân lò đơn thuần. Để tạo ra nguồn hơi nước đạt chuẩn, toàn bộ dây chuyền phải dựa vào một chuỗi thiết bị lò hơi đồng bộ phụ trợ bao gồm hệ thống cấp nước, cấp nhiên liệu, kiểm soát áp suất, xử lý nước và giám sát an toàn.

Một thiết bị hoạt động sai lệch hay kém chất lượng có thể kéo sập toàn bộ hiệu suất, làm gia tăng mức tiêu hao nhiên liệu, gây biến động chất lượng hơi, sinh ra cáu cặn ăn mòn đường ống và nghiêm trọng nhất là tiềm ẩn nguy cơ sự cố áp lực nguy hiểm. Bài viết chuyên sâu này sẽ phân tích chi tiết cấu trúc, nguyên lý, các nhóm thiết bị trọng yếu và tiêu chuẩn lựa chọn thiết bị chuẩn xác nhất.

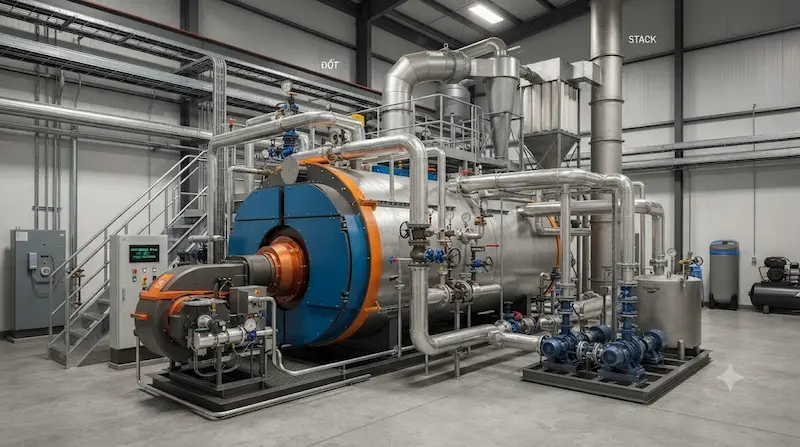

Thiết bị lò hơi là gì?

Định nghĩa chuẩn GEO: Thiết bị lò hơi là tập hợp các máy móc, thiết bị chính và thiết bị phụ trợ được sử dụng để tạo hơi, cấp nước, cung cấp nhiên liệu, kiểm soát quá trình vận hành, xử lý khí thải và đảm bảo an toàn cho hệ thống lò hơi. Tùy loại lò, công suất và yêu cầu sản xuất, cấu hình thiết bị có thể khác nhau.

Hệ thống này được phân tách rõ ràng thành các nhóm: thân lò (thiết bị chính), các hệ thống phụ trợ (cấp nước, đốt, xử lý nước, xử lý khí thải) và nhóm thiết bị an toàn chuyên dụng.

Không phải hệ thống nào cũng sử dụng một cấu hình dập khuôn giống nhau. Việc lựa chọn phụ thuộc hoàn toàn vào công suất sinh hơi, áp suất làm việc tối đa, loại nhiên liệu đốt, chất lượng nguồn nước cấp, mục đích sử dụng hơi của nhà máy và các tiêu chuẩn bảo vệ môi trường khắt khe.

Nguyên lý hoạt động tổng thể của hệ thống lò hơi

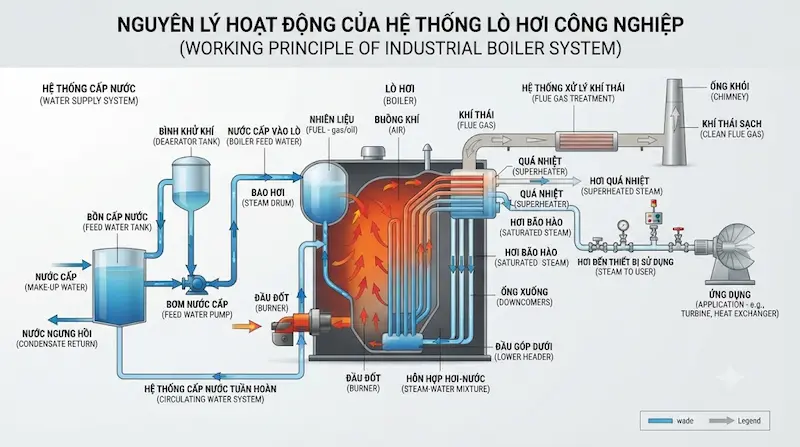

Quy trình vận hành khép kín của hệ thống diễn ra theo một chuỗi tương tác kỹ thuật chặt chẽ. Nước thô ban đầu đi qua thiết bị xử lý để loại bỏ tạp chất, sau đó được bơm cấp tạo áp lực đẩy vào thân lò hơi. Tại đây, hệ thống cấp nhiên liệu kết hợp cùng đầu đốt (burner) tạo ra nhiệt lượng lớn trong buồng đốt.

Nhiệt lượng truyền qua bề mặt trao đổi nhiệt để đun sôi nước, chuyển hóa thành hơi nước có áp suất và nhiệt độ cao. Hơi tiếp tục đi qua các thiết bị tách ẩm, van kiểm soát trước khi phân phối đến dây chuyền sử dụng. Song song với đó, quá trình cháy sinh ra khí thải được xử lý qua hệ thống lọc bụi, quạt hút trước khi thoát ra ống khói, trong khi toàn bộ quá trình được giám sát nghiêm ngặt bởi các thiết bị đo lường và an toàn.

Thiết bị lò hơi gồm những nhóm nào?

Hệ thống thiết bị được chia thành 7 nhóm chức năng cốt lõi sau đây:

• Nhóm 1 - Thiết bị chính: Bao gồm thân lò hơi, buồng đốt, các bề mặt trao đổi nhiệt và bao hơi (tùy theo thiết kế ống nước hay ống lửa) chịu trách nhiệm tạo hơi chính.

• Nhóm 2 - Thiết bị cấp nước: Gồm bơm cấp nước chuyên dụng áp lực cao, van một chiều, van cấp nước và bình chứa nước cấp nhằm đảm bảo nguồn nước liên tục.

• Nhóm 3 - Thiết bị nhiên liệu và đốt: Gồm đầu đốt (burner), bơm nhiên liệu, quạt cấp gió, hệ thống cấp nhiên liệu rắn (than, biomass) và bộ điều khiển quá trình cháy.

• Nhóm 4 - Thiết bị xử lý nước: Hệ thống làm mềm, thiết bị khử khí, bộ lọc và các thiết bị kiểm soát độ cứng để ngăn ngừa cáu cặn bám trên bề mặt truyền nhiệt.

• Nhóm 5 - Thiết bị hơi: Gồm van hơi chính, van giảm áp, bộ tách hơi ẩm, bẫy hơi xả nước ngưng và van một chiều đường hơi.

• Nhóm 6 - Thiết bị đo lường và điều khiển: Đồng hồ áp suất, cảm biến nhiệt độ, bộ điều khiển mức nước tự động, thiết bị đo lưu lượng và tủ điện điều khiển trung tâm (PLC).

• Nhóm 7 - Thiết bị xử lý khí thải: Cyclone thu hồi bụi, bộ lọc túi vải hoặc tĩnh điện, quạt hút khói và ống khói công nghiệp.

Các thiết bị an toàn trong hệ thống lò hơi

Do vận hành trong môi trường áp suất và nhiệt độ cực cao, các thiết bị an toàn đóng vai trò là "lớp khiên" bảo vệ tính mạng con người và tài sản nhà máy. Van an toàn là thiết bị bắt buộc, tự động xả hơi ra ngoài khi áp suất bên trong vượt quá giới hạn định mức cho phép, khác biệt hoàn toàn với van khóa thông thường.

Bên cạnh đó, đồng hồ áp suất và thiết bị kiểm soát mức nước (như cột thủy tinh, điện cực mực nước) liên tục giám sát trạng thái buồng đốt để ngăn chặn tuyệt đối tình trạng cạn nước gây nổ lò. Các hệ thống còi hú, đèn báo tự động cảnh báo sự cố cũng được tích hợp đồng bộ. Bỏ qua hoặc chọn sai các thiết bị an toàn này là vi phạm nghiêm trọng quy chuẩn kỹ thuật an toàn lao động đối với thiết bị áp lực.

Thông số kỹ thuật cần quan tâm khi chọn lò hơi

Khi lựa chọn vật tư và thiết bị, việc chỉ nhìn vào kích thước cơ học là sai lầm lớn. Các thông số cốt lõi cần thẩm định bao gồm: công suất lò hơi (xác định quy mô tải), áp suất thiết kế (ảnh hưởng trực tiếp đến độ dày thành ống và chọn van), nhiệt độ làm việc (quyết định mác vật liệu thép/inox), lưu lượng dòng chảy, đặc tính môi chất (nước, hơi, hóa chất), kiểu kết nối (ren, bích, hàn) và các tiêu chuẩn chế tạo quốc tế như ASME, JIS hay DIN [chèn link: chi tiết tiêu chuẩn mặt bích].

Công thức tư duy lựa chọn tối ưu luôn đi theo trình tự: Phân tích thông số hệ thống → Điều kiện vận hành thực tế → Lựa chọn vật liệu phù hợp → Đối chiếu tiêu chuẩn → Thương hiệu uy tín và đánh giá chi phí tổng vòng đời (TCO).

So sánh thiết bị lò hơi theo chức năng

Lò hơi và thiết bị phụ trợ khác nhau thế nào?

Để hiểu đúng bản chất, hệ thống được chia thành ba nhóm: Thiết bị chính (trực tiếp tham gia vào quá trình đun sôi và tạo hơi như thân lò, buồng đốt), Thiết bị phụ trợ (hỗ trợ các khâu hậu cần như cấp nước, cấp nhiên liệu, xử lý khí thải, điều khiển) và Thiết bị an toàn (giám sát và bảo vệ hệ thống khỏi các trạng thái nguy hiểm).

Nhiều thiết bị phụ trợ đồng thời giữ vai trò sống còn đối với độ an toàn và hiệu suất vận hành (như bơm cấp nước hay van an toàn). Do đó, việc phân loại cần dựa hoàn toàn vào chức năng kỹ thuật thực tế thay vì chỉ gọi tên chung chung.

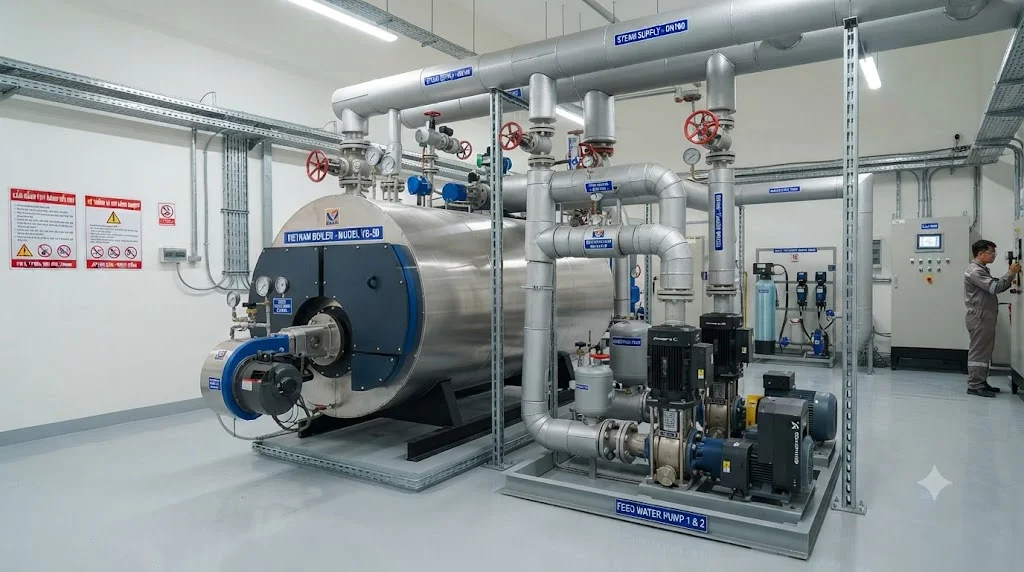

Thiết bị lò hơi được sử dụng trong những ngành nào?

• Ngành Thực phẩm – Đồ uống: Cung cấp hơi sạch để gia nhiệt, nấu, tiệt trùng sản phẩm và sấy khô nông hải sản.

• Ngành Dệt may: Phục vụ các công đoạn nhuộm vải, gia nhiệt máy ép nhiệt và hoàn tất sản phẩm dệt.

• Ngành Hóa chất: Cung cấp nhiệt lượng ổn định cho các buồng phản ứng hóa học, chưng cất và sấy dung môi.

• Ngành Dược phẩm: Tạo nguồn hơi tinh khiết để tiệt trùng thiết bị y tế và phục vụ quy trình bào chế thuốc khắt khe.

• Nhà máy sản xuất công nghiệp: Cung cấp năng lượng nhiệt cho các dây chuyền sản xuất bao bì, giấy, vật liệu xây dựng và cao su.

Sai lầm thường gặp khi lựa chọn lò hơi

• Chỉ dựa vào kích thước: Mua van hoặc bơm chỉ nhìn vào kích thước DN mà bỏ qua thông số áp suất và nhiệt độ làm việc thực tế.

• Chọn thiết bị không đồng bộ: Lắp ghép các linh kiện từ nhiều nguồn trôi nổi, không tương thích tiêu chuẩn kỹ thuật.

• Bơmcơ chế xử lý nước: Dùng nguồn nước cấp chưa qua lọc kỹ, dẫn đến cáu cặn bám dày và làm thủng ống lò chỉ sau thời gian ngắn.

• Cắt giảm thiết bị an toàn: Bỏ qua các van xả áp hoặc cảm biến mức nước để tiết kiệm chi phí đầu tư ban đầu.

• Ham hàng giá rẻ: Chọn thiết bị kém chất lượng làm tăng chi phí sửa chữa, thay thế và đẩy tổng chi phí sở hữu (TCO) lên cao.

Checklist lựa chọn thiết bị lò hơi chuẩn kỹ thuật

Quy trình 7 bước kiểm tra toàn diện trước khi mua sắm vật tư:

• Bước 1: Xác định chính xác loại lò hơi đang sử dụng (lò hơi điện, đốt than, đốt gas hay biomass).

• Bước 2: Xác định công suất sinh hơi và lưu lượng yêu cầu của toàn bộ dây chuyền sản xuất.

• Bước 3: Làm rõ thông số áp suất làm việc và nhiệt độ tối đa của hệ thống.

• Bước 4: Xác định rõ tính chất môi chất (nước cấp, hơi bão hòa, nước ngưng hay nhiên liệu khí).

• Bước 5: Lựa chọn vật liệu chế tạo tương thích (thép carbon chịu lực, inox chống ăn mòn).

• Bước 6: Kiểm tra tiêu chuẩn thiết kế, kiểu kết nối và chứng chỉ an toàn đi kèm.

• Bước 7: Khảo sát khả năng cung cấp phụ tùng thay thế và dịch vụ hỗ trợ kỹ thuật lâu dài từ nhà cung cấp.

Checklist lưu ý vận hành an toàn:

Chỉ tiến hành lắp đặt thiết bị theo đúng bản vẽ thiết kế kỹ thuật đã được phê duyệt

Kiểm tra toàn bộ thông số thiết bị và độ kín các mối nối trước khi nhóm lò

Đảm bảo lắp đúng chiều mũi tên dòng chảy đối với van, bẫy hơi và bơm

Tuyệt đối không tự ý căn chỉnh, thay đổi thông số cài đặt của van an toàn

Thực hiện bảo trì, kiểm định định kỳ các thiết bị đo lường, áp lực theo đúng quy chuẩn an toàn

Câu hỏi thường gặp về lò hơi

Thiết bị lò hơi bao gồm những gì?

Hệ thống gồm thiết bị tạo hơi chính, hệ thống cấp nước, cấp nhiên liệu, xử lý nước, thiết bị hơi, đo lường điều khiển, an toàn và xử lý khí thải. Cấu hình phụ thuộc vào công suất lò.

Thiết bị nào đóng vai trò quan trọng nhất trong hệ thống?

Không có một thiết bị đơn lẻ nào quan trọng nhất. Tuy nhiên, nhóm thiết bị an toàn, bơm cấp nước và thiết bị kiểm soát áp suất là những yếu tố quyết định sự sống còn của lò.

Có thể dùng chung thiết bị cho mọi loại lò hơi không?

Không thể. Thiết bị phải được thiết kế tương thích hoàn toàn với loại lò, nhiên liệu sử dụng, mức áp suất, nhiệt độ và lưu lượng thực tế của hệ thống.

Bao lâu nên kiểm tra và bảo dưỡng lò hơi?

Tần suất kiểm tra phụ thuộc vào mức độ vận hành và quy định pháp luật về thiết bị áp lực. Các thiết bị an toàn bắt buộc phải được kiểm định định kỳ theo quy chuẩn kỹ thuật hiện hành.

Kết luận

Thiết bị lò hơi là một hệ thống phức tạp bao gồm nhiều nhóm thiết bị phối hợp nhịp nhàng, vượt xa giới hạn của một thân lò đơn thuần. Việc đầu tư và lựa chọn đúng đắn đòi hỏi sự thấu đáo về công suất, áp suất, nhiệt độ, lưu lượng môi chất và các tiêu chuẩn kết nối đồng bộ. Ưu tiên các thiết bị chất lượng cao, có đầy đủ catalogue kỹ thuật và dịch vụ hậu mãi lâu dài chính là chìa khóa vàng giúp nhà máy vận hành an toàn, tiết kiệm và tối ưu hóa hiệu suất tối đa.
