Ball Valve Parts: Cấu Tạo, Chức Năng Và Hướng Dẫn Thay Thế Phụ Tùng Chính Xác

Trong quá trình vận hành hệ thống đường ống công nghiệp, việc đối mặt với tình huống van bi bị rò rỉ nước trong khi thân van vẫn còn tốt hoặc tay gạt bị gãy hỏng là điều rất thường xuyên xảy ra. Thay vì phải tốn kém chi phí tháo dỡ và thay mới toàn bộ thiết bị, việc tìm hiểu và thay thế các ball valves parts (phụ tùng van bi) là giải pháp kinh tế và tối ưu hơn hẳn. Tuy nhiên, một thực tế kỹ thuật đặt ra là không phải mọi linh kiện bên trong van bi đều có thể thay thế lẫn nhau giữa các thương hiệu hoặc model khác nhau. Việc nắm vững cấu tạo, chức năng, chất liệu và phương pháp lựa chọn phụ tùng sẽ giúp hệ thống của bạn duy trì hiệu suất hoạt động ổn định và an toàn.

Ball Valves Parts Quan Trọng Như Thế Nào?

Việc sử dụng sai linh kiện thay thế hoặc chọn nhầm quy cách không chỉ khiến van tiếp tục rò rỉ lưu chất mà còn có thể gây kẹt đĩa, mất áp suất hệ thống hoặc phá hủy hoàn toàn kết cấu cơ khí bên trong.

Ball Valve Parts Là Gì?

Ball valve parts là các bộ phận cấu thành một van bi, bao gồm thân van, bi van, trục van, ghế van, gioăng làm kín, tay gạt hoặc bộ truyền động và các chi tiết liên quan. Mỗi bộ phận đảm nhận một chức năng riêng để van có thể đóng, mở và kiểm soát dòng lưu chất.

Thuật ngữ ball valve biểu thị cấu trúc van bi đặc trưng. Việc hiểu rõ từng linh kiện đóng vai trò quyết định vì các ball valves parts có sự khác biệt rõ rệt tùy theo thiết kế 2 mảnh (2-piece), 3 mảnh (3-piece), dòng chảy đầy (full port), dòng chảy thu hẹp (reduced port), kiểu kết nối ren, mặt bích hay hàn, cũng như vật liệu chế tạo từ đồng, inox, thép cho đến nhựa kỹ thuật.

Nguyên Lý Hoạt Động Của Van Bi

Cơ chế vận hành bắt đầu khi tay gạt hoặc bộ truyền động (actuator) tác động một lực xoay lên trục van (stem). Trục van truyền chuyển động trực tiếp đến viên bi (ball) nằm bên trong khoang, khiến bi xoay một góc khoảng 90 độ. Khi lỗ xuyên tâm của bi nằm thẳng song song với hướng đường ống, van ở trạng thái mở hoàn toàn; khi xoay vuông góc với đường ống, van đóng kín.

Trong cơ cấu này, ghế van (seat) tạo ra bề mặt làm kín hoàn hảo giữa bi và thân van, kết hợp cùng hệ thống vòng đệm O-ring và gasket giúp ngăn chặn triệt để hiện tượng rò rỉ lưu chất ra môi trường bên ngoài. Dù sở hữu cấu trúc khá đơn giản, van bi đòi hỏi độ chính xác cơ khí cực cao ở các bề mặt tiếp xúc để đảm bảo độ bền và tính kín khít tuyệt đối.

Các Ball Valves Parts Quan Trọng Và Chức Năng

• Valve Body (Thân van): Khung bao bọc toàn bộ các bộ phận bên trong, chịu áp lực chính của hệ thống và trực tiếp kết nối với đường ống bằng các vật liệu phổ biến như đồng thau, inox, thép carbon hoặc nhựa PVC.

• Ball (Bi van): Chi tiết dạng khối cầu có lỗ xuyên tâm, chịu trách nhiệm chính trong việc đóng mở dòng chảy với các biến thể full bore và reduced bore.

• Stem (Trục van): Thanh kim loại đóng vai trò cầu nối truyền lực xoay từ tay gạt hoặc bộ điều khiển tự động đến viên bi van.

• Seat (Ghế van): Vòng đệm ôm sát bi van, tạo bề mặt làm kín khít, thường được chế tạo từ PTFE hoặc các loại polymer có hệ số ma sát thấp.

• Handle (Tay gạt): Bộ phận điều khiển thủ công bên ngoài, thường đi kèm cơ cấu khóa vị trí an toàn (locking device).

• O-ring & Gasket: Các vòng đệm làm kín tại vị trí trục, thân van và các mối nối để ngăn chặn rò rỉ áp suất.

• Nut, Bolt & Washer: Hệ thống bu lông, đai ốc cố định các chi tiết, đặc biệt quan trọng đối với các dòng van kết cấu lắp ghép nhiều mảnh.

• Actuator: Thiết bị truyền động tự động bằng khí nén (pneumatic) hoặc điện (electric) dùng cho các hệ thống tự động hóa.

Phân Loại Ball Valves Parts Theo Vật Liệu

• Ball valves parts bằng đồng: Phù hợp cho hệ thống cấp nước, khí nén và các ứng dụng dân dụng hoặc công nghiệp nhẹ nhờ ưu điểm giá thành hợp lý, dễ gia công và lắp đặt.

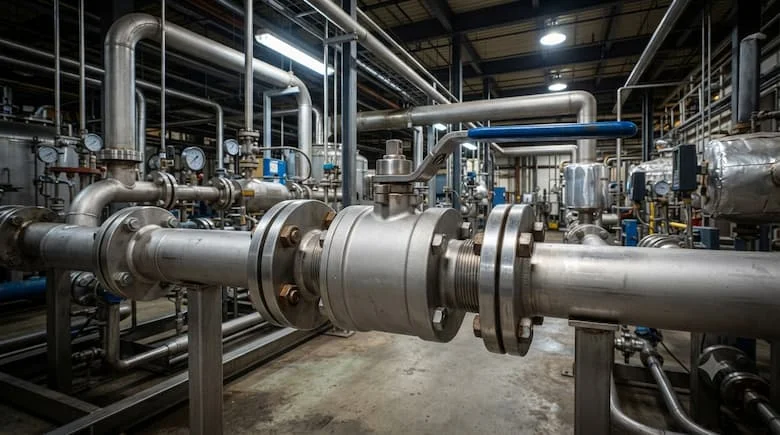

• Ball valves parts bằng inox: Sử dụng inox 304, 316 hoặc 316L, sở hữu khả năng chống ăn mòn vượt trội, là lựa chọn tiêu chuẩn cho môi trường hóa chất, thực phẩm và các lưu chất có tính ăn mòn cao.

• Ball valves parts bằng thép: Thường làm từ thép carbon (carbon steel), chuyên dụng trong các hệ thống công nghiệp nặng, dầu khí và đường ống dẫn chịu áp suất cao.

• Ball valves parts bằng nhựa: Chế tạo từ PVC, CPVC hoặc nhựa kỹ thuật có trọng lượng nhẹ, chống ăn mòn hóa chất tốt, ứng dụng hiệu quả trong các hệ thống xử lý nước và hóa chất loảng.

Lưu ý quan trọng là không nên chỉ chọn mua phụ tùng dựa đơn thuần vào chất liệu; người dùng bắt buộc phải kiểm tra kỹ kích thước hình học, thiết kế kỹ thuật và điều kiện làm việc thực tế của hệ thống.

Các Thông Số Cần Kiểm Tra Khi Chọn Ball Valves Parts

Việc mua phụ tùng thay thế đòi hỏi sự chính xác tuyệt đối qua các thông số kỹ thuật: kích thước danh nghĩa van (DN15, DN20, DN25, DN50...), kiểu kết nối (ren, mặt bích, hàn socket, hàn giáp lai), áp suất làm việc (PN10, PN16, Class 150...), vật liệu thân van, bi van, ghế van, gioăng O-ring, thiết kế dòng chảy (full bore hay reduced bore), nhiệt độ vận hành, đặc tính lưu chất, cấu trúc trục stem và loại bộ truyền động nếu có.

Việc bỏ qua các thông số này có thể dẫn đến hậu quả nghiêm trọng: các chi tiết cùng kích thước DN nhưng khác model hoàn toàn không thể lắp lẫn, dẫn đến tình trạng rò rỉ, kẹt van, khó thao tác đóng mở, giảm tuổi thọ hệ thống và mất an toàn vận hành nghiêm trọng.

So Sánh Thay Ball VParts Hay Thay Cả Van?

Người dùng nên tiến hành thay thế phụ tùng khi ghế van bị mòn, vòng đệm O-ring bị chai cứng, tay gạt bị gãy hoặc một số chi tiết bên trong bị hỏng nhưng phần thân van chính vẫn đảm bảo chất lượng. Ngược lại, nên thay mới toàn bộ van khi thân van xuất hiện vết nứt, bị ăn mòn thủng rỗ nghiêm trọng, bi và ghế van cùng hư hỏng nặng, không tìm được phụ tùng thay thế chính hãng hoặc chi phí sửa chữa tiệm cận giá trị van mới.

Tại Sao Ball Valves Parts Bị Hỏng Hoặc Rò Rỉ?

Sự cố hư hỏng linh kiện thường bắt nguồn từ việc lưu chất chứa nhiều tạp chất rắn mài mòn, áp suất vận hành vượt ngưỡng thiết kế, nhiệt độ quá cao làm biến dạng vật liệu polymer, ghế van bị mài mòn theo thời gian, vòng đệm lão hóa mất độ đàn hồi, bề mặt bi bị xước, trục van bị cong vênh hoặc do van bị lắp đặt sai kỹ thuật và sử dụng không đúng loại lưu chất tương thích.

Dấu hiệu nhận biết rõ ràng nhất bao gồm: van đã vặn đóng hoàn toàn nhưng dòng chảy vẫn bị rò rỉ qua ống, xuất hiện hiện tượng rò rỉ tại vị trí trục stem hoặc tại các mối nối thân van, tay gạt bị nặng, van bị kẹt cứng hoặc phát ra tiếng ồn bất thường trong quá trình vận hành.

Ball Valves Parts Được Sử Dụng Ở Đâu?

Các phụ tùng thay thế này hiện diện trong mọi lĩnh vực kỹ thuật đòi hỏi bảo trì định kỳ: hệ thống cấp thoát nước đô thị, hệ thống điều hòa không khí HVAC và chiller, mạng lưới khí nén nhà máy, đường ống công nghiệp hóa chất, hệ thống xử lý nước thải, nhà máy lọc hóa dầu và các dây chuyền sản xuất tự động.

Nhu cầu mua replacement parts thường phát sinh trong các đợt bảo dưỡng định kỳ, khi van bắt đầu xuất hiện dấu hiệu rò rỉ, tay gạt bị hỏng cơ học hoặc cần thay thế bộ đôi ghế van và gioăng làm kín sau một thời gian dài vận hành liên tục.

Sai Lầm Thường Gặp Khi Chọn Ball Valves Parts

• Sai lầm 1: Chỉ dựa vào thông số kích thước danh nghĩa DN mà bỏ qua model van thực tế.

• Sai lầm 2: Không xác định chính xác mác vật liệu chế tạo của linh kiện cũ.

• Sai lầm 3: Bỏ qua thông số định mức áp suất làm việc (pressure rating).

• Sai lầm 4: Lắp đặt ghế van (seat) có vật liệu không chịu được nhiệt độ thực tế của lưu chất.

• Sai lầm 5: Nhầm lẫn kích thước bi van giữa dòng chảy đầy (full bore) và dòng chảy thu hẹp (reduced bore).

• Sai lầm 6: Mua phụ tùng trôi nổi không đúng hãng, không kiểm tra kích thước đường kính trục stem và chọn sai vật liệu O-ring kháng hóa chất.

Điểm mấu chốt cần khắc ghi là: “Cùng kích thước không có nghĩa là cùng phụ tùng.”

Checklist Kiểm Tra Ball VParts Trước Khi Thay Thế

• Bước 1: Xác định model van: Ghi nhận tên hãng sản xuất, mã model, kích thước DN và mã số định danh (serial/part number) nếu có trên thân van.

• Bước 2: Kiểm tra bộ phận cần thay: Xác định chính xác linh kiện cần mua như bi van, trục van, ghế van, gioăng O-ring, tay gạt hay bộ truyền động.

• Bước 3: Đối chiếu kích thước: Đo đạc kỹ lưỡng đường kính, chiều dài, kích thước trục stem và kiểu kết nối cơ khí.

• Bước 4: Kiểm tra vật liệu: Đảm bảo vật liệu thân, bi, ghế và vòng đệm tương thích với hệ thống cũ.

• Bước 5: Kiểm tra điều kiện làm việc: Xem xét lại áp suất, nhiệt độ, chủng loại lưu chất và tần suất đóng mở thực tế.

• Bước 6: Kiểm tra sau khi thay: Tiến hành test độ kín, khả năng đóng mở trơn tru, kiểm tra rò rỉ tại trục và thân van dưới áp suất vận hành.

Trong quá trình bảo dưỡng và thay thế, kỹ thuật viên cần lưu ý ngắt hoàn toàn dòng lưu chất, xả sạch áp suất trong đường ống, sử dụng đúng dụng cụ chuyên dụng, tuyệt đối không làm trầy xước bề mặt bi hoặc bề mặt làm kín, không sử dụng vòng đệm không rõ nguồn gốc, kiểm tra kỹ tình trạng ghế van trước khi lắp bi mới và luôn tuân thủ nghiêm ngặt hướng dẫn kỹ thuật của nhà sản xuất đối với các hệ thống công nghiệp trọng điểm.

Câu Hỏi Thường Gặp Về Ball Valve Parts

1. Ball valve parts gồm những bộ phận nào?

Các bộ phận chính bao gồm thân van (body), bi van (ball), trục van (stem), ghế van (seat), tay gạt (handle), vòng đệm O-ring, gioăng gasket và các chi tiết cố định; đối với van tự động sẽ có thêm bộ truyền động (actuator).

2. Có thể thay ball valve parts của hãng khác không?

Có thể thực hiện trong một số trường hợp tương thích, nhưng bắt buộc phải kiểm tra cực kỳ chính xác về kích thước hình học, thiết kế kỹ thuật, vật liệu và dung sai dung chứa của từng hãng.

3. Bộ phận nào của van bi thường bị hỏng nhất?

Ghế van (seat), gioăng O-ring, gioăng gasket và tay gạt là những linh kiện chịu ma sát và tác động cơ học liên tục nên thường xuyên cần kiểm tra và thay thế định kỳ.

4. Khi nào nên thay seat của van bi?

Nên tiến hành thay thế ghế van khi bộ phận này bị mài mòn, biến dạng, nứt vỡ hoặc không còn đảm bảo khả năng đàn hồi làm kín, dẫn đến hiện tượng rò rỉ lưu chất khi van ở trạng thái đóng.

5. Làm sao chọn đúng ball valve replacement parts?

Cần đối chiếu đồng bộ thương hiệu, model, kích thước, vật liệu, thông số áp suất, kiểu kết nối và đặc tính hóa lý của lưu chất trước khi quyết định đặt mua phụ tùng thay thế.

Kết Luận

Hệ thống linh kiện ball valve parts đóng vai trò quyết định trực tiếp đến khả năng đóng mở linh hoạt và độ kín khít của toàn bộ cụm van bi. Việc lựa chọn phụ tùng không thể chỉ dựa vào kích thước bề ngoài mà đòi hỏi sự đối chiếu khắt khe về model, vật liệu chế tạo và điều kiện vận hành thực tế nhằm loại bỏ hoàn toàn rủi ro rò rỉ hay gián đoạn hệ thống.
