Van Hơi Đồng: Đặc Điểm Cấu Tạo, Ứng Dụng Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát dòng chảy nhiệt độ cao luôn đòi hỏi sự chuẩn bị khắt khe về mặt thiết bị. Trong số các giải pháp phổ biến, van hơi bằng đồng đóng vai trò là thiết bị cốt lõi giúp điều tiết và đóng mở dòng hơi nóng một cách an toàn. Tuy nhiên, tình huống thực tế cho thấy nhiều hệ thống thường gặp sự cố rò rỉ, kẹt van hoặc giảm tuổi thọ nhanh chóng chỉ vì lựa chọn sai chủng loại thiết bị không phù hợp với điều kiện làm việc.

Van Hơi Bằng Đồng Được Sử Dụng Ở Đâu?

Giữa vô vàn các vật liệu chế tạo van công nghiệp, van hơi bằng đồng từ lâu đã khẳng định được vị thế độc tôn nhờ khả năng chống oxy hóa tốt, độ kín khít cao và tính linh hoạt trong lắp đặt ở các quy mô vừa và nhỏ. Để đạt hiệu quả tối ưu, người vận hành cần nắm vững các yếu tố cốt lõi bao gồm vật liệu chế tạo, giới hạn nhiệt độ, áp suất làm việc, kích thước danh nghĩa và kiểu kết nối đường ống trước khi đưa ra quyết định đầu tư.

Van Hơi Đồng Là Gì?

Van hơi đồng là loại van có thân van bằng đồng hoặc hợp kim đồng, được thiết kế để kiểm soát dòng hơi trong đường ống thông qua cơ cấu đóng/mở phù hợp với điều kiện nhiệt độ và áp suất làm việc.

Đặc điểm nhận biết dễ dàng của dòng sản phẩm này là thân van đúc bằng đồng thau hoặc đồng đỏ nguyên khối với bề mặt sáng, đầm tay. Chức năng chính của thiết bị bao gồm đóng/mở dòng hơi, kiểm soát lưu lượng tùy theo cấu trúc van, và cô lập một đoạn đường ống khi cần bảo trì. Cần lưu ý phân biệt rõ ràng giữa van chuyên dụng cho hơi nóng với các dòng van đồng thông thường dùng cho nước lạnh, bởi nếu lắp đặt nhầm lẫn, gioăng làm kín sẽ nhanh chóng bị biến dạng dưới tác động của nhiệt độ cao.

Nguyên Lý Hoạt Động Của Van Hơi Bằng Đồng

Cơ chế vận hành của van dựa trên chuyển động cơ học để kiểm soát dòng lưu chất đi qua hệ thống. Khi người vận hành mở van, tay vặn truyền lực qua ty van để nâng đĩa hoặc bi van lên, tạo khoảng hở cho dòng hơi di chuyển tự do qua cửa van. Ngược lại, khi đóng van, bộ phận làm kín sẽ ép chặt vào ghế van để chặn đứng dòng hơi.

Vai trò của tay vặn, ty van, đĩa van và hệ thống gioăng làm kín là cực kỳ quan trọng trong việc duy trì áp lực. Khả năng làm kín đặc biệt đóng vai trò sống còn đối với hệ thống hơi nóng bởi chỉ một khe hở nhỏ cũng có thể dẫn đến hiện tượng xì hơi áp lực cao, gây thất thoát năng lượng và nguy hiểm cho kỹ thuật viên.

Cấu Tạo Van Hơi Bằng Đồng Gồm Những Bộ Phận Nào?

• Thân van: Thường sử dụng đồng hoặc hợp kim đồng chất lượng cao, chịu được áp lực và nhiệt độ lớn.

• Đĩa van/bi van: Bộ phận trực tiếp tiếp xúc và thực hiện nhiệm vụ đóng mở dòng chảy.

• Ty van: Thanh kim loại kết nối, truyền chuyển động tịnh tiến từ tay van xuống bộ phận đóng mở.

• Tay van: Vô lăng hoặc tay gạt điều khiển thủ công bằng lực tay của con người.

• Gioăng làm kín: Hạn chế tối đa rò rỉ hơi tại các vị trí kết nối ren hoặc khớp trục.

• Bề mặt làm kín (Seat): Quyết định độ kín tuyệt đối khi van ở trạng thái đóng hoàn toàn.

• Nắp van: Cố định và bảo vệ các cơ cấu truyền động bên trong thân van.

Các Loại Van Hơi Bằng Đồng Phổ Biến Hiện Nay

Thiết bị được phân chia thành nhiều nhóm dựa trên thiết kế kỹ thuật thực tế:

• Van cầu hơi đồng: Phù hợp tối ưu cho việc đóng/mở và điều tiết lưu lượng nhờ cấu trúc dòng chảy đổi hướng chữ Z bên trong.

• Van bi hơi đồng: Mang lại khả năng đóng/mở nhanh chóng với kết cấu nhỏ gọn, thích hợp cho các hệ thống cần thao tác gấp.

• Van cổng đồng dùng cho hơi: Tạo ra đường dòng tương đối thẳng khi mở 100%, chuyên dùng để đóng ngắt chứ không ưu tiên điều tiết liên tục.

• Van một chiều đồng: Cho phép dòng hơi đi theo một hướng duy nhất, ngăn chặn triệt để hiện tượng dòng chảy ngược phá hủy thiết bị.

Lưu ý quan trọng là không nên mặc định mọi loại van đồng trên thị trường đều phù hợp với hơi nóng. Người dùng phải luôn kiểm tra kỹ vật liệu, loại gioăng và định mức nhiệt độ của từng sản phẩm cụ thể.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Hơi Bằng Đồng

Việc lựa chọn thiết bị đòi hỏi sự đối chiếu khắt khe qua các thông số: kích thước định danh từ DN15 đến DN50, kích thước ren, kiểu kết nối ren trong hoặc ren ngoài, vật liệu thân và đĩa van, loại gioăng chịu nhiệt, áp suất làm việc định mức, nhiệt độ tối đa của môi chất, phương thức vận hành, tiêu chuẩn sản xuất và thương hiệu uy tín.

Điểm mấu chốt là đối với hệ thống hơi, nhiệt độ và áp suất làm việc phải được kiểm tra đồng thời, tuyệt đối không nên chỉ dựa vào kích thước DN của đường ống.

Tại Sao Phải Chọn Đúng Van Cho Hệ Hơi?

Hơi nóng mang lại nhiệt độ và năng lượng lớn hơn rất nhiều so với nước thông thường. Nếu sử dụng các loại van không đạt chuẩn, hệ thống sẽ nhanh chóng đối mặt với các hậu quả nghiêm trọng:

• Gioăng làm kín nhanh chóng bị lão hóa, mất độ đàn hồi.

• Áp suất cao gây biến dạng thân van và các bộ phận cơ khí.

• Xảy ra hiện tượng rò rỉ hơi liên tục, kẹt cơ cấu đóng mở.

• Giảm sút hiệu suất toàn hệ thống và đe dọa sự an toàn của đường ống.

Vì vậy, việc lựa chọn van phải dựa trên sự kết hợp đồng bộ giữa môi chất, nhiệt độ, áp suất, kích thước và phương thức kết nối.

So Sánh Van Hơi Bằng Đồng Với Van Hơi Inox

Người dùng nên ưu tiên sử dụng đồng khi hệ thống có quy mô vừa và nhỏ, áp suất và nhiệt độ nằm trong giới hạn cho phép để tối ưu chi phí. Ngược lại, nên chuyển sang van inox khi môi trường làm việc chứa hóa chất ăn mòn mạnh hoặc yêu cầu độ bền cơ học tối đa.

Van Hơi Bằng Đồng Được Sử Dụng Ở Đâu?

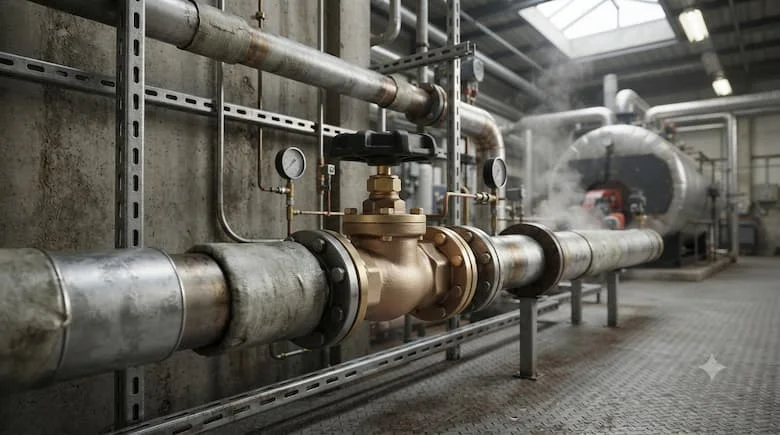

Thiết bị hiện diện phổ biến trong các dây chuyền kỹ thuật đòi hỏi nguồn nhiệt ổn định: hệ thống đường ống hơi nóng nhà máy dệt, hệ thống gia nhiệt, nồi hơi và các thiết bị sử dụng hơi công nghiệp, hệ thống HVAC phù hợp, máy móc chế biến và mạng lưới cấp hơi cho dây chuyền sản xuất.

Việc lựa chọn chủng loại van trong các ứng dụng này phải dựa trên đặc thù lưu chất, tần suất vận hành và mức độ chịu nhiệt thực tế của từng phân khúc đường ống.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Hơi Bằng Đồng

• Sử dụng van đồng thông thường dùng cho nước để lắp vào hệ thống hơi nóng.

• Bỏ qua thông số giới hạn nhiệt độ tối đa của nhà sản xuất.

• Chỉ quan tâm đến kích thước DN mà hoàn toàn quên mất thông số áp suất.

• Lắp đặt sai hướng dòng chảy hoặc dùng lực quá mạnh khi siết ren làm nứt thân van.

• Dùng van cổng để điều tiết lưu lượng liên tục trong khi thiết kế chỉ phù hợp đóng/mở hoàn toàn.

Hướng Dẫn Cách Chọn Van Hơi Bằng Đồng Phù Hợp

Quy trình lựa chọn chuẩn xác gồm 7 bước kỹ thuật sau:

• Bước 1: Xác định chính xác môi chất sử dụng (hơi nước, hơi nóng bão hòa...).

• Bước 2: Xác định giới hạn nhiệt độ làm việc thực tế của hệ thống.

• Bước 3: Xác định áp suất làm việc tối đa tại vị trí lắp đặt.

• Bước 4: Xác định kích thước đường ống (DN hoặc đường kính phi).

• Bước 5: Lựa chọn kiểu van phù hợp (van cầu, van bi, van cổng hay van một chiều).

• Bước 6: Kiểm tra kiểu kết nối cơ khí (ren trong, ren ngoài hay mặt bích).

• Bước 7: Kiểm tra vật liệu, gioăng làm kín và chứng nhận tiêu chuẩn của nhà sản xuất.

Trong quá trình lắp đặt và bảo dưỡng, kỹ thuật viên cần làm sạch đường ống, kiểm tra đúng chiều dòng chảy, sử dụng băng tan chuyên dụng chịu nhiệt, không siết quá lực, kiểm tra rò rỉ sau khi vận hành và tiến hành thay thế định kỳ khi các bộ phận làm kín xuống cấp.

FAQ – Câu Hỏi Thường Gặp

1. Van hơi đồng có dùng được cho hơi nóng không?

Có, nếu sản phẩm được nhà sản xuất thiết kế và công bố phù hợp với môi chất hơi, đồng thời đáp ứng đúng nhiệt độ và áp suất thực tế.

2. Van hơi bằng đồng chịu được nhiệt độ bao nhiêu?

Mức nhiệt chịu đựng phụ thuộc vào thiết kế, mác đồng và chất liệu gioăng của từng model cụ thể, thường dao động từ 150°C đến trên 200°C.

3. Van hơi bằng đồng nên chọn loại van bi hay van cầu?

Nếu hệ thống ưu tiên đóng/mở nhanh, van bi là lựa chọn lý tưởng; nếu cần điều tiết lưu lượng dòng chảy, van cầu sẽ mang lại hiệu quả kiểm soát tốt hơn.

4. Van hơi đồng có tốt hơn van inox không?

Không có sản phẩm nào tốt nhất cho mọi hệ thống. Đồng tối ưu về chi phí và đáp ứng tốt các hệ thống vừa/nhỏ, trong khi inox chuyên dùng cho môi trường khắc nghiệt.

5. Khi mua van hơi đồng cần cung cấp thông tin gì?

Cần cung cấp kích thước DN, áp suất, nhiệt độ, môi chất làm việc, kiểu kết nối và nhu cầu đóng/mở hay điều tiết để được tư vấn model chính xác nhất.

Kết Luận

Hệ thống van hơi đồng đóng vai trò quyết định trong việc duy trì sự an toàn và ổn định cho các tuyến ống dẫn hơi nóng. Việc lựa chọn thiết bị cần dựa trên sự kết hợp chặt chẽ của 4 yếu tố cốt lõi: nhiệt độ, áp suất, kích thước và vật liệu, tuyệt đối không nên mua hàng chỉ dựa vào giá rẻ hoặc cảm tính theo đường kính ống.
