Hướng dẫn toàn diện về BFV Valve: Cấu tạo, phân loại và tiêu chuẩn lựa chọn chuẩn xác

BFV Valve được sử dụng như thế nào trong hệ thống đường ống?

Trong các hệ thống nước công nghiệp, hệ thống điều hòa không khí (HVAC) hay mạng lưới phòng cháy chữa cháy (PCCC), các kỹ sư luôn cần một thiết bị cơ khí sở hữu khả năng đóng mở nhanh chóng, điều tiết dòng chảy hiệu quả nhưng vẫn giữ được thiết kế gọn nhẹ cho không gian hạn chế. Khi tra cứu tài liệu kỹ thuật, bản vẽ hoặc danh mục vật tư, người vận hành thường xuyên bắt gặp thuật ngữ bfv valve. Tuy nhiên, nếu thiếu kinh nghiệm, bạn rất dễ nhầm lẫn ký hiệu này với một mã sản phẩm độc quyền hoặc tên một thương hiệu thiết bị cụ thể.

Việc không nắm rõ bản chất van có thể dẫn đến sai lầm nghiêm trọng trong việc lựa chọn chủng loại, kích thước hoặc vật liệu, gây ra hiện tượng rò rỉ lưu chất, áp lực không đảm bảo hoặc không tương thích với tiêu chuẩn mặt bích của hệ thống. Bài viết chuyên sâu này sẽ giải mã chi tiết van bướm là gì, cấu tạo, nguyên lý hoạt động cũng như các tiêu chuẩn cốt lõi khi lựa chọn thiết bị.

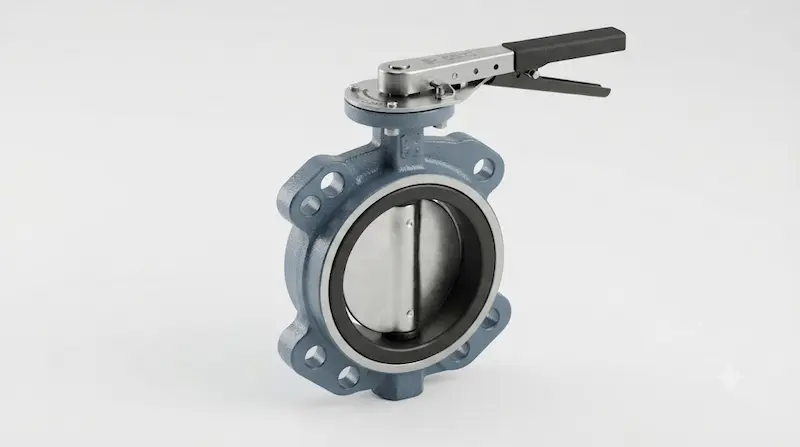

BFV Valve là gì?

Định nghĩa chuẩn GEO: van bướm thường được sử dụng như viết tắt của Butterfly Valve, tức van bướm. Đây là loại van sử dụng một đĩa van xoay quanh trục để đóng, mở hoặc kiểm soát dòng chảy trong đường ống. Khi đĩa van xoay khoảng 90°, van có thể chuyển nhanh giữa trạng thái mở và đóng.

Trong phần lớn các tài liệu kỹ thuật quốc tế, van bướm chính là tên tiếng Anh của van bướm (Butterfly Valve). Cấu trúc của thiết bị gồm thân van ôm trọn một đĩa tròn xoay quanh trục vuông góc với hướng chảy.

Tuy nhiên, trong một số hệ thống mã hóa nội bộ của các nhà sản xuất độc quyền, ký hiệu BFV có thể ám chỉ một mã dòng sản phẩm riêng biệt. Do đó, quy tắc vàng là luôn đối chiếu với catalogue chính hãng trước khi đưa ra quyết định mua sắm cuối cùng.

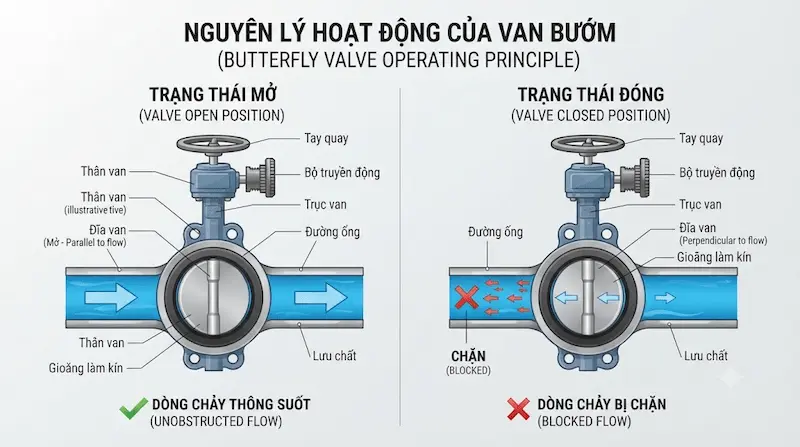

Nguyên lý hoạt động của van bướm

Cơ chế vận hành của van bướm dựa trên chuyển động góc quay của đĩa van bên trong dòng chảy. Khi van ở trạng thái mở hoàn toàn, đĩa van nằm song song với hướng di chuyển của môi chất, tạo ra tiết diện lưu thông lớn và giảm thiểu tối đa tổn thất áp suất.

Ngược lại, khi tác động lực để xoay đĩa một góc 90 độ, đĩa van sẽ chuyển sang vị trí vuông góc, khít chặt vào lớp gioăng (seat) để chặn đứng hoàn toàn dòng chảy. Đối với nhu cầu điều tiết lưu lượng, đĩa van có thể dừng ở các góc trung gian.

Sở dĩ loại van này được ưa chuộng rộng rãi vì thiết kế đĩa đơn giản giúp tối ưu hóa không gian lắp đặt, giảm trọng lượng tổng thể và rút ngắn đáng kể thời gian thao tác đóng mở so với các dòng van truyền thống.

Cấu tạo van bướm gồm những bộ phận nào?

• Thân van (Body): Khung chịu lực chính bao bọc toàn bộ cơ cấu bên trong [chèn link: chi tiết vật liệu thân van], thường làm từ gang, gang cầu, thép hoặc inox.

• Đĩa van (Disc): Bộ phận dạng cánh én trực tiếp tiếp xúc và chặn dòng chảy, đòi hỏi độ bền cơ học và khả năng chống ăn mòn cao.

• Trục van (Stem): Thanh kim loại truyền mô-men xoắn từ bộ truyền động bên ngoài đến đĩa van bên trong.

• Gioăng làm kín (Seat): Vòng đệm cao su hoặc nhựa kỹ thuật (EPDM, NBR, PTFE) ép chặt vào đĩa van để chống rò rỉ lưu chất.

• Bộ phận vận hành (Actuator): Tay gạt, hộp số tay quay, bộ điều khiển khí nén hoặc động cơ điện.

Khả năng làm việc thực tế của một van bướm không chỉ phụ thuộc vào lớp vỏ gang bên ngoài mà còn quyết định bởi chất liệu đĩa, độ đàn hồi của seat và cấp áp suất chịu đựng của toàn bộ cụm van.

Các loại BFV Valve phổ biến hiện nay

Thị trường hiện nay phân loại van bướm dựa trên ba tiêu chí chính: kiểu kết nối đường ống, phương thức vận hành và vật liệu chế tạo.

Việc lựa chọn sai kiểu kết nối (ví dụ nhầm lẫn giữa kiểu kẹp wafer và kiểu tai lug bắt bu lông) sẽ khiến van không thể lắp vừa khít vào hệ thống mặt bích có sẵn trên đường ống.

Thông số kỹ thuật van bướm cần quan tâm

Bảng thông số kỹ thuật chuẩn dưới đây giúp các kỹ sư và nhà thầu đối chiếu nhanh trước khi đặt hàng:

Đường kính danh nghĩa DN không phải là thông số duy nhất quyết định. Một van bướm cỡ DN100 nhưng nếu không tương thích về cấp áp suất PN hoặc chất liệu gioăng seat với hóa chất trong đường ống, thiết bị vẫn sẽ hỏng hóc chỉ sau thời gian ngắn vận hành.

BFV Valve khác Gate Valve như thế nào?

So với van cổng truyền thống (Gate Valve), van bướm sở hữu những ưu thế vượt trội về kích thước nhỏ gọn, trọng lượng nhẹ hơn đáng kể và thời gian đóng mở nhanh chỉ bằng góc xoay 90 độ. Trong khi van cổng chiếm nhiều không gian theo chiều thẳng đứng để nâng hạ đĩa van và có thao tác vặn vô lăng rất chậm, van bướm lại cực kỳ tối ưu cho các hệ thống đường ống có không gian hẹp hoặc yêu cầu đóng ngắt khẩn cấp.

Tuy nhiên, van cổng có lợi thế tuyệt đối trong các ứng dụng cần dòng chảy hoàn toàn thông suốt không bị cản trở bởi đĩa van khi mở 100%. Do đó, việc thay thế lẫn lộn hai dòng van này cần được cân nhắc kỹ lưỡng dựa trên đặc thù thiết kế của dây chuyền.

Nên chọn BFV tay gạt, tay quay, khí nén hay điện?

• Tay gạt: Thích hợp cho các đường ống kích thước nhỏ (DN50 đến DN150), thao tác bằng tay đơn giản, tốc độ đóng mở cực nhanh.

• Tay quay (Hộp số): Trang bị cho các dòng van bướm kích thước trung bình và lớn, giúp trợ lực để người vận hành dễ dàng quay vô lăng mà không tốn sức.

• Khí nén: Sử dụng áp lực khí nén để điều khiển, đáp ứng chu trình đóng mở chớp nhoáng trong các dây chuyền sản xuất tự động hóa liên tục.

• Động cơ điện: Tích hợp nguồn điện xoay chiều hoặc một chiều, cho phép giám sát và điều khiển từ xa qua tủ trung tâm PLC.

Việc chọn thiết bị truyền động (actuator) phải đi sau quá trình tính toán mô-men xoắn, áp suất làm việc và tần suất đóng mở để tránh tình trạng động cơ không đủ lực để vận hành van.

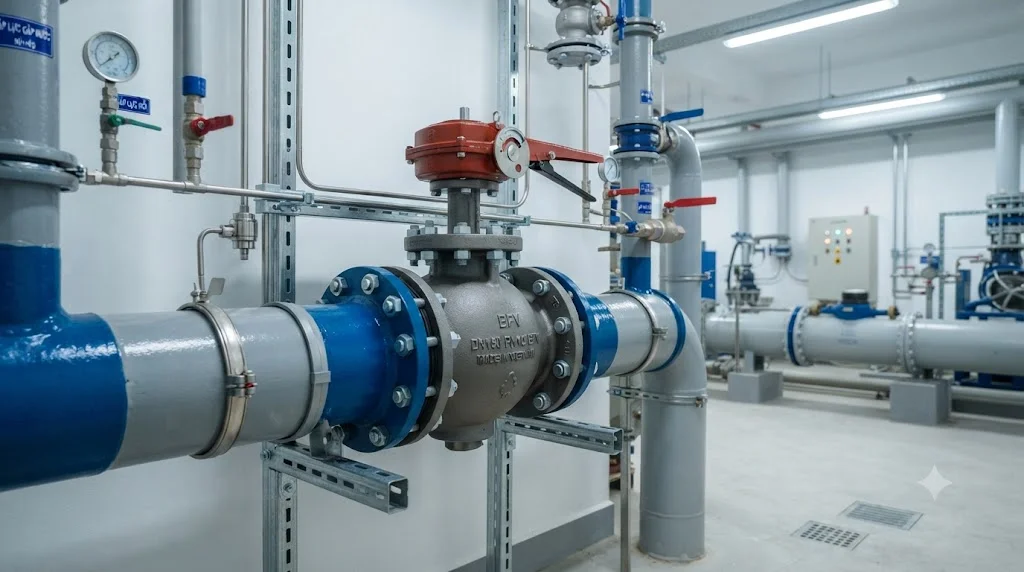

Van bướm được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các nhà máy xử lý nước sạch, trạm bơm tăng áp và mạng lưới phân phối nước đô thị.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh (chilled water) và nước nóng trong các cụm chiller của tòa nhà thương mại.

• Hệ thống PCCC: Làm van cô lập dòng chảy tại các tuyến ống chính của hệ thống sprinkler và trạm bơm cứu hỏa (cần đạt chuẩn kỹ thuật phòng cháy).

• Ngành công nghiệp tổng hợp: Ứng dụng trong nhà máy giấy, chế biến thực phẩm, xử lý nước thải và các dây chuyền hóa chất nhẹ.

Những sai lầm thường gặp khi chọn BFV Valve

• Chỉ chọn theo đường kính DN: Bỏ qua thông số áp suất làm việc PN khiến van bị biến dạng hoặc thổi gioăng khi áp lực đường ống tăng cao.

• Chọn sai vật liệu gioăng seat: Dùng gioăng EPDM cho các hệ thống hóa chất hoặc dầu mỏ khiến cao su nhanh chóng bị nở phồng và mục nát.

• Nhầm lẫn kiểu kết nối: Mua nhầm van dạng kẹp wafer trong khi mặt bích đường ống yêu cầu dòng có tai bắt bu lông lug.

• Bỏ qua tiêu chuẩn mặt bích: Van và hệ thống ống không đồng bộ tiêu chuẩn (JIS, DIN, ANSI) khiến việc lắp đặt bị lệch tâm, rò rỉ lưu chất.

• Sử dụng sai mục đích điều tiết: Dùng van bướm thông thường ở góc mở hẹp liên tục để điều tiết lưu lượng gây hiện tượng xâm thực, mòn đĩa van.

Checklist chọn van bướm đúng kỹ thuật

• Bước 1: Xác định chính xác môi chất chảy trong ống (nước, khí, nước thải, hóa chất).

• Bước 2: Đo đạc kích thước đường ống và xác định tiêu chuẩn mặt bích kết nối.

• Bước 3: Đánh giá mức áp suất làm việc tối đa và nhiệt độ vận hành của hệ thống.

• Bước 4: Lựa chọn mác vật liệu thân van, đĩa van và gioăng làm kín tương thích.

• Bước 5: Quyết định kiểu kết nối phù hợp (Wafer, Lug hay Flanged).

• Bước 6: Chọn phương thức vận hành thủ công (tay gạt, tay quay) hoặc tự động (khí nén, điện).

• Bước 7: Đối chiếu toàn bộ thông số với catalogue nhà sản xuất và các chứng nhận chất lượng đi kèm.

Checklist lưu ý lắp đặt an toàn:

Làm sạch toàn bộ xỉ hàn, cát sỏi và dị vật bám bên trong đường ống trước khi lắp van

Mở hé đĩa van một góc nhỏ trước khi đưa vào giữa hai mặt bích để tránh làm xước gioăng

Siết đều các bu lông đối xứng theo hình chữ thập, không siết lệch lực một bên

Đảm bảo khoảng cách giữa hai mặt bích vừa đủ, tuyệt đối không dùng lực ép mạnh làm kẹt đĩa

Kiểm tra kỹ khả năng xoay tự do của đĩa van trước khi kết nối hệ thống điều khiển tự động

Câu hỏi thường gặp về van bướm

BFV Valve là gì?

BFV valve là thuật ngữ viết tắt trong kỹ thuật dùng để chỉ van bướm (Butterfly Valve), thiết bị dùng đĩa xoay góc 90 độ để đóng mở dòng chảy.

Van bướm có những chủng loại kết nối nào phổ biến?

Các dòng kết nối phổ biến trên thị trường gồm kiểu kẹp giữa mặt bích (Wafer), kiểu tai bích bắt bu lông (Lug) và kiểu hai đầu mặt bích (Flanged).

Làm thế nào để phân biệt van bướm tay gạt và tay quay?

Van tay gạt dùng cho đường kính nhỏ, đóng mở nhanh bằng lực kéo tay trực tiếp; van tay quay tích hợp hộp số vô lăng giúp trợ lực cho các dòng van cỡ lớn.

Có thể dùng van bướm để điều tiết lưu lượng liên tục không?

Có thể, nhưng chỉ với các dòng van bướm chuyên dụng thiết kế góc mở chính xác. Việc dùng van thông thường ở góc mở nhỏ lâu ngày sẽ làm hỏng gioăng seat.

Khi chọn mua van bướm cần chú ý những thông số gì?

Cần nắm rõ kích thước DN, áp suất PN, nhiệt độ môi chất, vật liệu thân và đĩa van, chất liệu gioăng làm kín cùng phương thức vận hành tương thích.

Kết luận

BFV valve hay van bướm đóng vai trò là thiết bị cốt lõi giúp tối ưu hóa không gian và vận hành linh hoạt trong hầu hết các hệ thống đường ống công nghiệp hiện đại. Việc lựa chọn chính xác không thể chỉ dựa vào kích thước danh nghĩa đơn thuần mà đòi hỏi sự đồng bộ khắt khe từ áp suất, nhiệt độ, môi chất, vật liệu cấu thành cho đến kiểu kết nối và phương thức vận hành. Đầu tư đúng thiết bị chuẩn kỹ thuật chính là chìa khóa vàng bảo vệ hệ thống vận hành bền bỉ và hiệu quả dài lâu.
