Van 1 chiều cho máy bơm nước là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

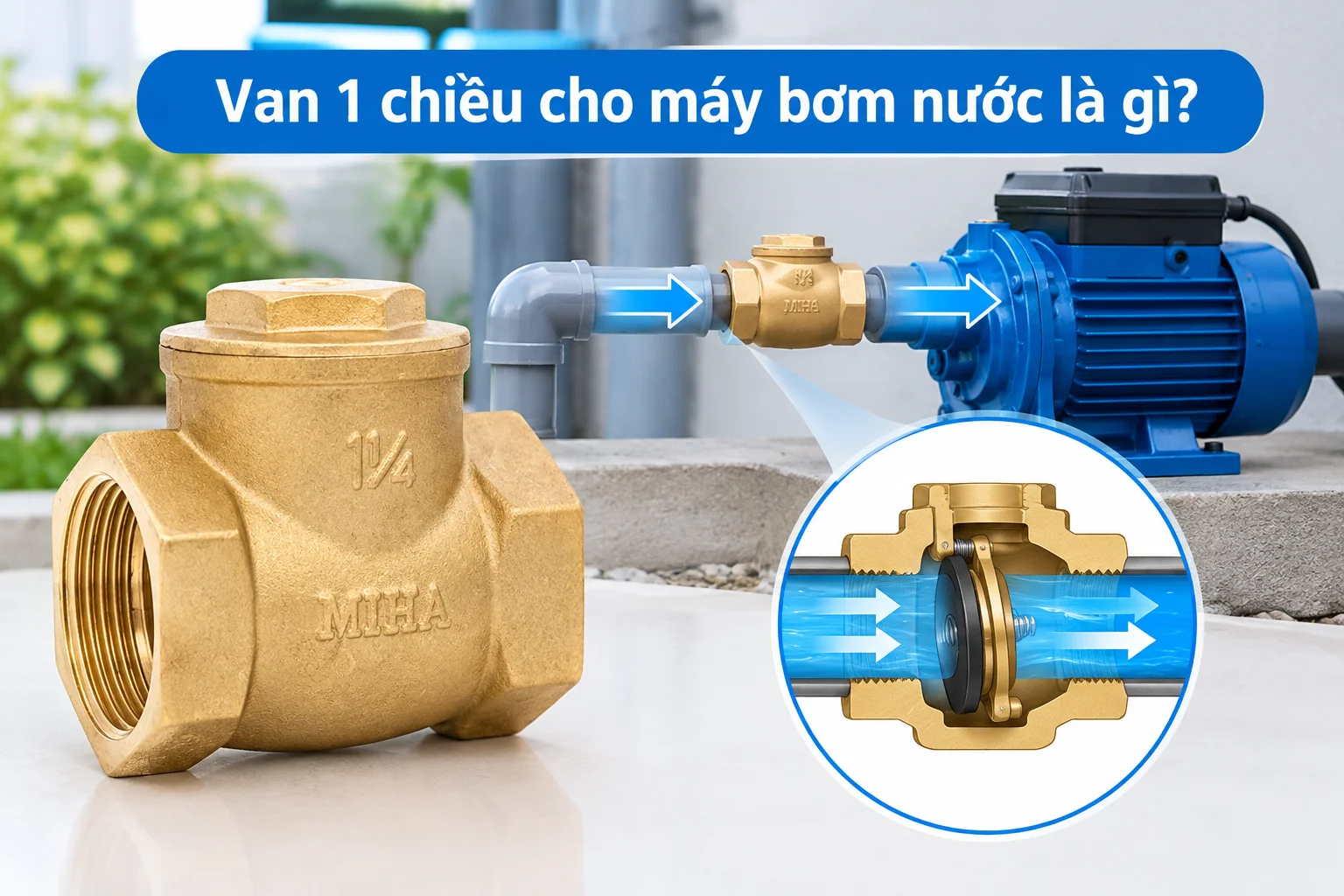

1. Van 1 chiều cho máy bơm nước là gì?

Van 1 chiều cho máy bơm nước là thiết bị cơ khí có chức năng cho phép nước chảy theo một hướng nhất định và ngăn dòng nước chảy ngược khi áp suất thay đổi hoặc máy bơm ngừng hoạt động. Đây là phụ kiện quan trọng trong nhiều hệ thống cấp nước gia đình, bơm giếng khoan, bơm tăng áp và các hệ thống đường ống công nghiệp.

Khi máy bơm hoạt động, áp lực nước đẩy bộ phận đóng mở bên trong van ra khỏi vị trí làm kín, tạo điều kiện cho nước lưu thông qua đường ống. Khi máy bơm dừng, van tự động đóng nhờ trọng lượng đĩa van, lực đàn hồi của lò xo hoặc chênh lệch áp suất, từ đó hạn chế nước chảy ngược về phía máy bơm.

Việc lắp van 1 chiều đúng vị trí giúp bảo vệ thiết bị, duy trì trạng thái nước trong đường ống và giảm nguy cơ xảy ra sự cố do dòng chảy đảo chiều. Đặc biệt, với những hệ thống sử dụng máy bơm hút nước từ giếng hoặc bể chứa, van một chiều phù hợp có thể hỗ trợ giữ nước mồi, giúp máy bơm khởi động thuận lợi hơn.

Trên thị trường hiện nay có nhiều loại van 1 chiều cho máy bơm nước như van lá lật, van lò xo, van bi và van chân có lưới lọc. Mỗi loại có cấu tạo, khả năng làm kín và điều kiện lắp đặt riêng. Vì vậy, người dùng cần căn cứ vào loại máy bơm, kích thước đường ống và mục đích sử dụng để lựa chọn sản phẩm phù hợp.

2. Cấu tạo của van 1 chiều cho máy bơm nước

Cấu tạo của van 1 chiều phụ thuộc vào từng dòng sản phẩm. Tuy nhiên, phần lớn các loại van đều có những bộ phận cơ bản giúp kiểm soát hướng dòng chảy và hạn chế rò rỉ.

2.1. Thân van

Thân van là lớp vỏ bên ngoài, có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối van với đường ống. Bộ phận này thường được chế tạo từ đồng, gang, inox, thép hoặc nhựa kỹ thuật.

Van đồng và van nhựa thường được sử dụng trong nhiều hệ thống cấp nước quy mô nhỏ. Van gang, gang cầu và inox có thể phù hợp với các hệ thống công nghiệp tùy theo áp suất, nhiệt độ và đặc tính của lưu chất.

2.2. Đĩa van hoặc quả bi

Đĩa van là bộ phận trực tiếp đóng mở đường dẫn nước. Khi dòng nước đi đúng chiều và tạo đủ chênh lệch áp suất, đĩa van dịch chuyển để mở đường lưu thông. Khi dòng chảy yếu đi hoặc có xu hướng đảo chiều, đĩa van trở về vị trí đóng.

Ở van một chiều bi, bộ phận đóng mở là quả bi có thể được làm từ cao su hoặc vật liệu khác tùy thiết kế. Loại van này thường được sử dụng trong một số hệ thống nước thải và hệ thống bơm phù hợp.

2.3. Ghế van

Ghế van, còn gọi là đế van, là bề mặt tiếp xúc với đĩa van khi van đóng. Bộ phận này có vai trò tạo độ kín, hạn chế nước chảy ngược qua van.

Vật liệu ghế van có thể là kim loại hoặc vật liệu đàn hồi tùy cấu tạo. Chất lượng bề mặt làm kín ảnh hưởng trực tiếp đến khả năng chống rò rỉ và độ bền của sản phẩm.

2.4. Lò xo

Lò xo xuất hiện ở một số dòng van 1 chiều, đặc biệt là van một chiều lò xo. Bộ phận này tạo lực đẩy đĩa van về vị trí đóng khi áp lực dòng nước giảm.

Nhờ cơ chế đóng tự động, van lò xo có thể hạn chế thời gian dòng chảy đảo chiều. Tuy nhiên, lò xo cũng tạo ra áp lực mở nhất định, do đó cần lựa chọn van phù hợp với khả năng tạo áp của máy bơm.

2.5. Trục và bản lề

Ở van một chiều lá lật, đĩa van được liên kết với bản lề hoặc trục quay. Khi nước chảy theo đúng hướng, đĩa van mở ra; khi dòng nước giảm hoặc đảo chiều, đĩa van trở lại vị trí đóng.

Các chi tiết này cần có độ bền cơ học tốt và khả năng chuyển động ổn định để hạn chế tình trạng kẹt van sau thời gian dài sử dụng.

3. Nguyên lý hoạt động của van 1 chiều cho máy bơm nước

Van 1 chiều hoạt động dựa trên sự chênh lệch áp suất giữa hai phía của van kết hợp với trọng lực, lực đàn hồi của lò xo hoặc cơ chế chuyển động của bộ phận đóng mở.

3.1. Khi máy bơm hoạt động

Khi máy bơm khởi động, nước được hút vào hoặc đẩy qua hệ thống đường ống. Áp lực của dòng nước tác động lên đĩa van hoặc quả bi, làm bộ phận này dịch chuyển khỏi vị trí đóng.

Khi lực tác động đủ lớn để thắng lực cản của lò xo hoặc trọng lượng của bộ phận đóng mở, van sẽ mở và cho phép nước lưu thông theo chiều thiết kế.

Trong quá trình vận hành, van duy trì trạng thái mở khi điều kiện dòng chảy phù hợp. Mức độ mở và tổn thất áp suất phụ thuộc vào thiết kế van, lưu lượng nước và đặc điểm của hệ thống.

3.2. Khi máy bơm dừng hoạt động

Khi máy bơm ngừng chạy, áp lực tạo ra bởi máy bơm giảm xuống. Nếu nước phía đường đẩy có xu hướng chảy ngược, chênh lệch áp suất sẽ tác động làm đĩa van đóng lại. Với van lò xo, lực đàn hồi hỗ trợ đưa đĩa van về vị trí làm kín.

Khi van đóng, dòng nước chảy ngược bị hạn chế, giúp bảo vệ hệ thống và giảm nguy cơ nước quay ngược về máy bơm.

Tuy nhiên, khả năng ngăn dòng chảy ngược còn phụ thuộc vào độ kín của van, tình trạng gioăng, áp suất vận hành và tốc độ đóng. Van không phù hợp hoặc bị bám cặn có thể đóng không kín, khiến nước vẫn rò rỉ ngược qua đường ống.

4. Các loại van 1 chiều cho máy bơm nước phổ biến

4.1. van 1 chiều cho máy bơm nước

Van 1 chiều lá lật sử dụng đĩa van được gắn với bản lề. Khi nước chảy đúng chiều, đĩa van lật mở để nước đi qua. Khi dòng chảy dừng hoặc đảo chiều, đĩa van trở về vị trí đóng.

Ưu điểm của loại van này là cấu tạo tương đối đơn giản, phù hợp với nhiều đường ống cấp nước và hệ thống bơm có kích thước khác nhau. Tuy nhiên, tốc độ đóng và nguy cơ va đập cần được xem xét trong các hệ thống có dòng chảy biến đổi nhanh.

4.2. Van 1 chiều lò xo

Van một chiều lò xo sử dụng lực đàn hồi để giữ đĩa van ở trạng thái đóng khi không có đủ áp lực mở. Khi máy bơm tạo áp suất phù hợp, nước đẩy đĩa van dịch chuyển để đi qua.

Loại van này thường có thiết kế gọn, có thể lắp theo nhiều hướng nếu nhà sản xuất cho phép và phù hợp với các hệ thống cần đóng van tự động. Khi lựa chọn, cần kiểm tra áp lực mở của van để tránh làm tăng sức cản đối với máy bơm.

4.3. Van 1 chiều bi

Van một chiều bi sử dụng quả bi làm bộ phận đóng mở. Khi dòng nước đi đúng chiều, quả bi dịch chuyển khỏi vị trí làm kín. Khi dòng chảy giảm hoặc đảo chiều, quả bi trở lại vị trí đóng.

Loại van này được sử dụng trong một số hệ thống bơm nước thải hoặc chất lỏng có chứa cặn, tùy thiết kế. Người dùng cần lựa chọn vật liệu bi và thân van phù hợp với môi chất để bảo đảm độ bền và khả năng vận hành.

4.4. Van chân máy bơm

Van chân là thiết bị thường được lắp ở đầu dưới của đường ống hút, đặt trong nguồn nước. Nhiều loại van chân tích hợp lưới lọc nhằm hạn chế rác và cặn lớn đi vào đường ống hút.

Van chân có chức năng giữ nước trong đường ống hút khi máy bơm dừng, qua đó hỗ trợ duy trì nước mồi đối với những hệ thống cần mồi nước. Tuy nhiên, hiệu quả giữ nước phụ thuộc vào độ kín của van và tình trạng đường ống hút. Van chân không thay thế được việc kiểm tra rò rỉ tại các mối nối hoặc các vị trí khác trên đường ống.

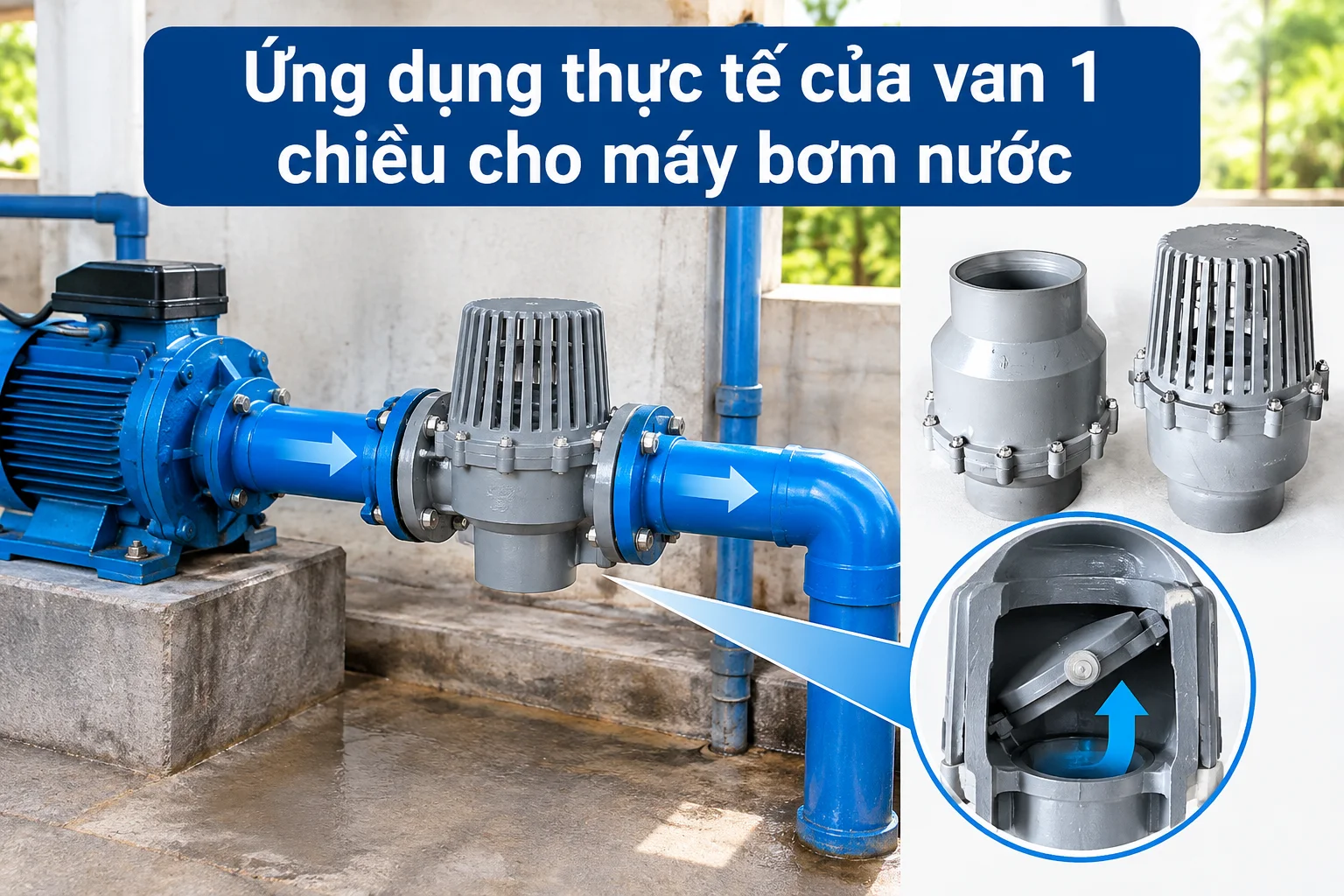

5. Ứng dụng thực tế của van 1 chiều cho máy bơm nước

Van 1 chiều được sử dụng trong nhiều hệ thống nhằm kiểm soát hướng dòng chảy, hạn chế nước chảy ngược và hỗ trợ bảo vệ thiết bị.

5.1. Hệ thống cấp nước gia đình

Trong hệ thống cấp nước sinh hoạt, van một chiều có thể được lắp tại các vị trí phù hợp trên đường hút hoặc đường đẩy của máy bơm. Thiết bị giúp hạn chế nước chảy ngược khi máy bơm dừng, hỗ trợ duy trì trạng thái nước trong đường ống.

Với máy bơm hút nước từ bể hoặc giếng, van chân có thể giúp giữ nước mồi, giảm tình trạng phải mồi lại thường xuyên nếu hệ thống được lắp đặt kín và đúng kỹ thuật.

5.2. Máy bơm tăng áp

Trong hệ thống bơm tăng áp, van một chiều giúp kiểm soát hướng nước lưu thông và hạn chế áp lực phía đường đẩy truyền ngược qua máy bơm khi thiết bị ngừng hoạt động.

Việc lựa chọn vị trí lắp đặt cần dựa trên sơ đồ đường ống và hướng dẫn của nhà sản xuất. Van một chiều không thay thế bình tích áp, rơ le áp suất hoặc các thiết bị điều khiển khác nếu hệ thống cần những chức năng này.

5.3. Hệ thống bơm giếng khoan

Đối với máy bơm sử dụng nguồn nước từ giếng khoan, van một chiều hoặc van chân phù hợp có thể hỗ trợ giữ nước trong đường ống và hạn chế dòng nước chảy ngược.

Tùy loại máy bơm chìm hay máy bơm đặt cạn, cấu hình và vị trí lắp đặt có thể khác nhau. Người dùng cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất để bảo đảm hiệu quả vận hành.

5.4. Hệ thống cấp thoát nước công nghiệp

Trong các trạm bơm, nhà máy xử lý nước và hệ thống cấp nước khu công nghiệp, van một chiều giúp hạn chế dòng chảy ngược khi máy bơm dừng hoặc khi áp suất trong hệ thống thay đổi.

Với các hệ thống có lưu lượng lớn, cần chú ý lựa chọn loại van có kích thước, cấp áp lực và đặc tính đóng phù hợp nhằm hạn chế tổn thất áp suất và nguy cơ búa nước.

5.5. Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, van một chiều có thể được sử dụng để kiểm soát hướng dòng chảy theo thiết kế của hệ thống. Việc lựa chọn sản phẩm phải đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn áp dụng cho công trình, không nên chỉ dựa vào kích thước đường ống.

6. Hướng dẫn lựa chọn van 1 chiều cho máy bơm nước

Để lựa chọn đúng sản phẩm, người dùng nên cân nhắc các tiêu chí sau:

• Kích thước đường ống: Chọn van có kích thước danh nghĩa phù hợp với đường ống và phương thức kết nối.

• Vật liệu chế tạo: Van đồng, gang, inox hoặc nhựa cần được lựa chọn theo môi trường sử dụng, nhiệt độ và tính chất của nước.

• Áp suất làm việc: Kiểm tra áp suất vận hành của hệ thống và giới hạn chịu áp của van.

• Lưu lượng và áp lực mở: Đặc biệt quan trọng với van lò xo, bởi áp lực mở quá cao có thể ảnh hưởng đến khả năng cấp nước của máy bơm.

• Vị trí lắp đặt: Phân biệt đường hút và đường đẩy; xác định có cần van chân để giữ nước mồi hay không.

• Khả năng làm kín: Ưu tiên sản phẩm có bề mặt làm kín tốt, vật liệu phù hợp và thông số kỹ thuật rõ ràng.

• Điều kiện vận hành: Với hệ thống có lưu lượng lớn hoặc nguy cơ búa nước, cần xem xét tốc độ đóng và đặc tính chống va đập của van.

Ngoài ra, cần kiểm tra mũi tên chỉ hướng dòng chảy trên thân van trước khi lắp đặt. Lắp ngược chiều có thể khiến nước không lưu thông đúng cách hoặc làm hệ thống hoạt động không ổn định.

7. Kết luận

Van 1 chiều cho máy bơm nước là thiết bị quan trọng giúp kiểm soát hướng dòng chảy, hạn chế nước chảy ngược và hỗ trợ bảo vệ máy bơm trong quá trình vận hành. Tùy theo nhu cầu sử dụng, người dùng có thể lựa chọn van lá lật, van lò xo, van bi hoặc van chân có lưới lọc.

Để van hoạt động hiệu quả, cần xác định đúng kích thước đường ống, vật liệu, áp suất làm việc và vị trí lắp đặt. Đồng thời, việc kiểm tra độ kín, vệ sinh định kỳ và thay thế van khi có dấu hiệu hư hỏng sẽ giúp hệ thống cấp nước vận hành ổn định, hạn chế sự cố và tiết kiệm chi phí bảo trì lâu dài.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 1 chiều cho máy bơm nước
