Hướng dẫn lựa chọn và lắp đặt kitz valve cho hệ thống đường ống công nghiệp

Kitz valve là dòng van công nghiệp được sử dụng trong nhiều hệ thống đường ống nhờ sự đa dạng về chủng loại, vật liệu và kiểu kết nối. Tùy theo thiết kế, van có thể đáp ứng các nhu cầu đóng mở, điều tiết hoặc ngăn dòng chảy ngược trong hệ thống cấp nước, HVAC, hơi nóng và một số ứng dụng công nghiệp khác.

Tuy nhiên, để van hoạt động ổn định và đạt tuổi thọ mong muốn, người sử dụng cần lựa chọn đúng loại van, vật liệu thân van, kích thước và cấp áp suất. Bên cạnh đó, quy trình lắp đặt cũng cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất nhằm hạn chế rò rỉ, hư hỏng và sự cố trong quá trình vận hành.

Tổng quan về kitz valve trong hệ thống đường ống công nghiệp

Kitz valve là tên gọi phổ biến của các sản phẩm van mang thương hiệu KITZ, được sử dụng để kiểm soát dòng chảy của chất lỏng hoặc khí trong đường ống. Tùy theo dòng sản phẩm, van có thể được chế tạo từ đồng, gang, thép hoặc thép không gỉ, với các kiểu kết nối như ren, mặt bích hoặc hàn.

Trong hệ thống công nghiệp, van không chỉ có nhiệm vụ đóng mở dòng lưu chất mà còn góp phần bảo vệ thiết bị, kiểm soát quá trình sản xuất và hỗ trợ vận hành an toàn.

Hướng dẫn lựa chọn van Kitz phù hợp

Để lựa chọn đúng van Kitz, cần xác định chức năng, vật liệu, kiểu kết nối, kích thước và điều kiện vận hành của hệ thống.

Lựa chọn theo chức năng của van

Trước tiên, cần xác định van được sử dụng để đóng mở, điều tiết hay ngăn dòng chảy ngược. Đây là cơ sở để lựa chọn đúng cấu tạo và nguyên lý hoạt động.

Van bi Kitz (Ball Valve)

Van bi sử dụng một viên bi có lỗ xuyên tâm để kiểm soát dòng chảy. Khi xoay tay gạt khoảng 90 độ, van chuyển giữa trạng thái mở và đóng đối với các thiết kế thông dụng.

Van bi thường được sử dụng trong hệ thống nước, khí nén và một số đường ống dẫn dầu hoặc chất lỏng công nghiệp. Ưu điểm là thao tác nhanh, kết cấu tương đối gọn và khả năng đóng kín tốt khi sử dụng đúng điều kiện thiết kế.

Tuy nhiên, van bi thông thường chủ yếu phù hợp cho nhiệm vụ đóng mở. Không nên sử dụng van bi đóng mở thông thường để điều tiết lưu lượng kéo dài nếu nhà sản xuất không cho phép.

Van cổng Kitz (Gate Valve)

Van cổng sử dụng bộ phận cửa van di chuyển lên xuống để đóng hoặc mở dòng chảy. Khi mở hoàn toàn, cửa van được rút khỏi phần lớn tiết diện dòng chảy, giúp lưu chất đi qua với mức cản trở tương đối thấp.

Loại van này phù hợp với các hệ thống cần đóng hoặc mở hoàn toàn đường ống, chẳng hạn như đường cấp nước và một số tuyến ống công nghiệp.

Van cổng không thích hợp để điều tiết lưu lượng trong thời gian dài vì dòng chảy có thể gây rung động, mài mòn và làm hư hỏng bộ phận đóng kín.

Van cầu Kitz (Globe Valve)

Van cầu được thiết kế để điều chỉnh lưu lượng bằng cách thay đổi khoảng mở giữa đĩa van và bề mặt làm kín. Nhờ đặc điểm này, van thường được sử dụng trong các hệ thống cần kiểm soát lưu lượng hoặc áp suất theo yêu cầu vận hành.

Ứng dụng có thể bao gồm hệ thống hơi nóng, nước nóng và một số đường ống công nghiệp. Khi sử dụng cho hơi nóng hoặc áp suất cao, cần kiểm tra vật liệu, cấp áp suất, nhiệt độ cho phép và hướng lắp đặt theo tài liệu của đúng model.

Van bướm Kitz (Butterfly Valve)

Van bướm sử dụng một đĩa van xoay quanh trục để kiểm soát dòng chảy. Thiết kế gọn nhẹ giúp loại van này tiết kiệm không gian và thường được lựa chọn cho các đường ống có kích thước tương đối lớn.

Van bướm có thể xuất hiện trong hệ thống HVAC, cấp nước, xử lý nước và một số ứng dụng phòng cháy chữa cháy. Tuy nhiên, cần lựa chọn đúng vật liệu đĩa van, gioăng làm kín và cấp áp suất theo điều kiện sử dụng.

Lựa chọn vật liệu thân van theo lưu chất

Vật liệu thân van ảnh hưởng trực tiếp đến khả năng chống ăn mòn, độ bền cơ học và phạm vi nhiệt độ làm việc. Một số nhóm vật liệu thường gặp gồm:

Đối với van thép không gỉ, các ký hiệu như SUS304, SUS316, SCS13 hoặc SCS14 không nên được xem là hoàn toàn tương đương. Chúng có thể thuộc các nhóm tiêu chuẩn hoặc dạng sản phẩm khác nhau. Cần kiểm tra chính xác ký hiệu vật liệu trong catalogue và chứng chỉ của sản phẩm.

Xác định kiểu kết nối

Van Kitz có thể được thiết kế với nhiều kiểu kết nối. Việc lựa chọn cần phù hợp với đường ống và tiêu chuẩn đang sử dụng.

Kết nối ren

Van nối ren thường thuận tiện cho đường ống có kích thước nhỏ hoặc các hệ thống cần tháo lắp tương đối dễ dàng.

Khi lựa chọn, cần kiểm tra loại ren, kích thước, tiêu chuẩn ren và vật liệu đường ống. Không nên mặc định mọi kích thước từ DN50 trở xuống đều phải sử dụng ren vì lựa chọn thực tế phụ thuộc vào model và điều kiện vận hành.

Kết nối mặt bích

Van mặt bích thường được sử dụng trong các hệ thống cần kết nối chắc chắn, thuận tiện cho việc bảo trì hoặc tháo van.

Cần kiểm tra tiêu chuẩn mặt bích, đường kính danh nghĩa, số lượng và kích thước lỗ bu-lông, chiều dày gioăng cùng cấp áp suất. Các tiêu chuẩn như JIS, ASME/ANSI và EN có thể khác nhau về kích thước, do đó không nên ghép nối chỉ vì cùng đường kính danh nghĩa.

Kiểm tra kích thước và cấp áp suất

Sau khi xác định loại van và vật liệu, cần lựa chọn kích thước phù hợp với đường ống. Các thông số cần đối chiếu gồm DN hoặc NPS, kiểu kết nối, chiều dài lắp đặt và kích thước tổng thể.

Ngoài kích thước, cấp áp suất cũng là yếu tố quan trọng. Ví dụ, JIS 10K và JIS 20K biểu thị các cấp áp suất theo hệ tiêu chuẩn JIS, nhưng không nên chuyển đổi trực tiếp thành một áp suất làm việc cố định cho mọi model.

Khả năng chịu áp thực tế còn phụ thuộc vào vật liệu, nhiệt độ, cấu tạo van và quy định của nhà sản xuất. Vì vậy, cần kiểm tra biểu đồ áp suất – nhiệt độ và giới hạn làm việc của đúng mã sản phẩm.

Quy trình chuẩn bị trước khi lắp đặt kitz valve

Chuẩn bị đầy đủ trước khi lắp đặt giúp hạn chế lỗi kỹ thuật, giảm nguy cơ rò rỉ và bảo vệ các bộ phận làm kín của van.

Kiểm tra van trước khi lắp

Trước khi đưa van vào hệ thống, cần kiểm tra nhãn hiệu, mã sản phẩm, kích thước, vật liệu và thông số áp suất. Nếu dự án yêu cầu, cần đối chiếu chứng chỉ vật liệu, CO/CQ hoặc hồ sơ xuất xứ, chất lượng theo thỏa thuận mua hàng.

Không nên chỉ dựa vào logo hoặc dấu đúc trên thân van để kết luận sản phẩm chính hãng. Cần kết hợp kiểm tra nguồn cung cấp, bao bì, nhãn sản phẩm và tài liệu đi kèm.

Ngoài ra, cần kiểm tra xem thân van có bị nứt, biến dạng, ăn mòn hoặc hư hỏng trong quá trình vận chuyển hay không. Đối với van có tay gạt hoặc bộ truyền động, hãy kiểm tra khả năng vận hành theo hướng dẫn của nhà sản xuất.

Vệ sinh đường ống

Bụi bẩn, cát, mạt kim loại và xỉ hàn có thể làm xước bề mặt làm kín, gây kẹt hoặc khiến van không đóng kín hoàn toàn.

Trước khi lắp, cần vệ sinh đường ống và kiểm tra các đầu nối. Với hệ thống mới thi công, nên hoàn thành việc loại bỏ dị vật trước khi đưa van vào vận hành.

Nếu đường ống có nhiều cặn bẩn, cần lựa chọn phương pháp làm sạch phù hợp với vật liệu và thiết kế hệ thống.

Chuẩn bị dụng cụ và vật tư

Dụng cụ cần chuẩn bị tùy theo kiểu kết nối và yêu cầu lắp đặt, có thể gồm cờ lê, dụng cụ căn chỉnh, thiết bị đo, bu-lông, gioăng và vật liệu làm kín ren phù hợp.

Đối với kết nối mặt bích, gioăng phải tương thích với lưu chất, áp suất và nhiệt độ. Không nên chọn gioăng chỉ dựa trên kích thước mà bỏ qua điều kiện vận hành.

Nếu sử dụng phương pháp hàn, cần có nhân sự đủ năng lực, quy trình hàn phù hợp và biện pháp bảo vệ các bộ phận nhạy nhiệt theo tài liệu của nhà sản xuất.

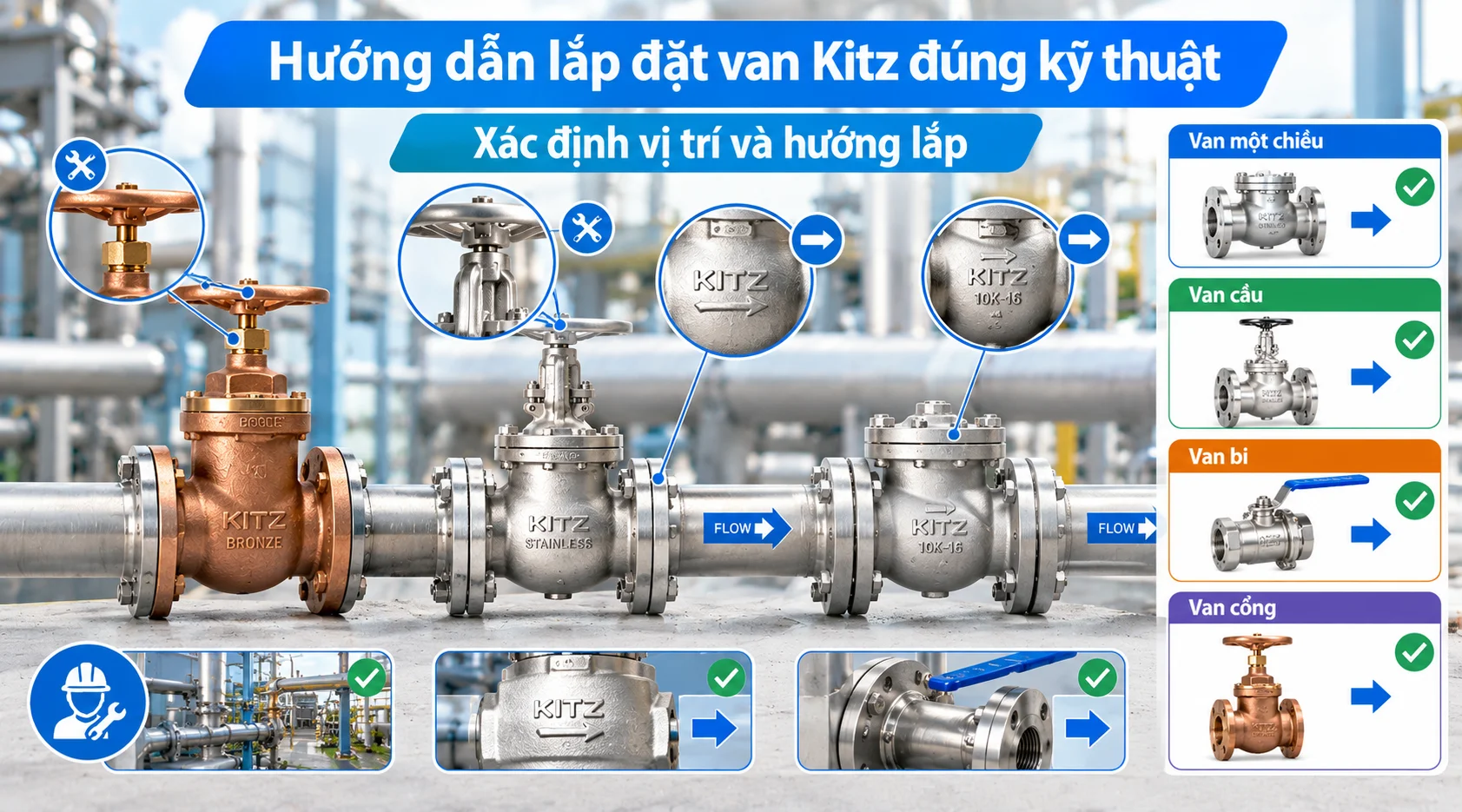

Hướng dẫn lắp đặt van Kitz đúng kỹ thuật

Xác định vị trí và hướng lắp

Trước khi lắp, cần kiểm tra không gian thao tác, khả năng tiếp cận tay gạt hoặc bộ truyền động và điều kiện bảo trì sau này.

Đối với van một chiều, van cầu và các model có yêu cầu hướng dòng chảy cụ thể, phải tuân thủ mũi tên hoặc ký hiệu trên thân van. Không nên tự suy đoán hướng lắp nếu catalogue có quy định riêng.

Đối với van bi và van cổng, cần kiểm tra hướng lắp được nhà sản xuất cho phép, đặc biệt trong các ứng dụng có áp suất, nhiệt độ hoặc yêu cầu bảo trì đặc biệt.

Lắp đặt van Kitz nối ren

Các bước cơ bản khi lắp van ren gồm:

1. Kiểm tra ren trên van và đường ống, bảo đảm không bị hư hỏng hoặc lệch ren.

2. Làm sạch bề mặt ren, loại bỏ cặn bẩn và vật liệu làm kín cũ.

3. Sử dụng vật liệu làm kín phù hợp với loại ren, lưu chất và điều kiện làm việc.

4. Vặn van vào đầu nối đúng trục, tránh làm chéo ren.

5. Sử dụng dụng cụ đúng vị trí được phép tác động trên thân van hoặc đầu nối.

6. Siết theo hướng dẫn của nhà sản xuất, tránh dùng lực quá lớn gây nứt hoặc biến dạng.

Không nên siết van bằng cách tác động lực lên tay gạt hoặc bộ truyền động. Với đường ống chịu áp lực cao hoặc nhiệt độ cao, cần đặc biệt chú ý đến tiêu chuẩn ren và giới hạn sử dụng của model.

Lắp đặt van Kitz mặt bích

Lắp van mặt bích cần thực hiện cẩn thận để bảo đảm các bề mặt ghép nối thẳng hàng và gioăng được nén đồng đều.

Quy trình tham khảo:

1. Kiểm tra mặt bích của đường ống và van, bảo đảm không có vết nứt, biến dạng hoặc dị vật.

2. Căn chỉnh đường ống để mặt bích song song và đồng tâm với van.

3. Đặt gioăng đúng tâm, bảo đảm không che khuất tiết diện dòng chảy.

4. Lắp bu-lông và đai ốc đúng kích thước, cấp bền và yêu cầu kỹ thuật.

5. Siết bu-lông theo trình tự chéo góc, tăng lực từng bước để phân bố tải đều.

6. Kiểm tra lại độ thẳng hàng và tình trạng gioăng sau khi hoàn thành.

Không sử dụng bu-lông để kéo hai mặt bích bị lệch về vị trí vì điều này có thể tạo ứng suất không mong muốn lên thân van và đường ống.

Lắp đặt van Kitz kết nối hàn

Đối với van nối hàn, cần xác nhận model cho phép phương pháp hàn dự kiến. Trước khi hàn, phải thực hiện các biện pháp bảo vệ theo hướng dẫn của nhà sản xuất nhằm tránh nhiệt độ cao làm hỏng ghế van, gioăng hoặc lớp phủ.

Kiểm tra sau khi lắp đặt và đưa van vào vận hành

Sau khi hoàn thành lắp đặt, cần kiểm tra tổng thể trước khi đưa hệ thống vào hoạt động.

Kiểm tra cơ cấu đóng mở

Đối với van vận hành bằng tay, kiểm tra tay gạt hoặc tay quay có chuyển động đúng và không bị cản trở. Không dùng lực quá lớn để ép van vận hành khi có dấu hiệu kẹt.

Đối với van tự động hoặc van có bộ truyền động, cần kiểm tra theo hướng dẫn vận hành riêng, bao gồm nguồn cấp và các tín hiệu điều khiển nếu có.

Kiểm tra rò rỉ

Thực hiện thử kín hoặc thử áp theo tiêu chuẩn, thiết kế hệ thống và hướng dẫn của nhà sản xuất. Phải xác nhận giới hạn áp suất thử phù hợp với van, đường ống và các thiết bị liên quan.

Trong quá trình thử nghiệm, cần kiểm tra các vị trí kết nối, mặt bích, ren và khu vực làm kín. Không tự ý tăng áp vượt giới hạn cho phép để tìm điểm rò rỉ.

Theo dõi khi vận hành

Khi hệ thống bắt đầu hoạt động, cần quan sát các dấu hiệu bất thường như rò rỉ, rung động, tiếng ồn hoặc khó khăn khi đóng mở. Nếu phát hiện vấn đề, cần cô lập hệ thống theo quy trình an toàn trước khi kiểm tra và sửa chữa.

Với hệ thống hơi nóng, khí nén hoặc lưu chất nguy hiểm, không tháo van khi đường ống còn áp suất hoặc nhiệt độ có thể gây mất an toàn.

Kinh nghiệm bảo trì van Kitz để tăng tuổi thọ

Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu xuống cấp và giảm nguy cơ gián đoạn vận hành.

Trước hết, cần kiểm tra định kỳ các vị trí kết nối để phát hiện rò rỉ hoặc dấu hiệu ăn mòn. Với van vận hành bằng tay, nên kiểm tra khả năng đóng mở theo quy trình bảo trì của hệ thống, không thao tác khi điều kiện vận hành không an toàn.

Đối với van có bộ phận làm kín, cần theo dõi tình trạng gioăng, đệm kín và các chi tiết chuyển động. Khi có dấu hiệu rò rỉ hoặc hoạt động bất thường, việc thay thế phải sử dụng linh kiện tương thích với đúng model.

Câu hỏi thường gặp về van Kitz

Kitz valve có những loại nào phổ biến?

Các loại thường gặp gồm van bi, van cổng, van cầu, van bướm và van một chiều. Tùy dòng sản phẩm, mỗi loại có thể có nhiều lựa chọn về vật liệu, kích thước và kiểu kết nối.

Làm thế nào để chọn đúng kích thước van Kitz?

Cần đối chiếu kích thước DN hoặc NPS của đường ống với thông số của model, đồng thời kiểm tra kiểu kết nối, kích thước lắp đặt và yêu cầu lưu lượng của hệ thống.

Bao lâu nên bảo trì van Kitz một lần?

Chu kỳ bảo trì phụ thuộc vào loại van, tần suất vận hành, đặc tính lưu chất và mức độ quan trọng của hệ thống. Nên xây dựng lịch kiểm tra dựa trên hướng dẫn nhà sản xuất và điều kiện vận hành thực tế.

Kết luận

Lựa chọn và lắp đặt kitz valve đúng kỹ thuật là yếu tố quan trọng giúp hệ thống đường ống công nghiệp vận hành ổn định, hạn chế rò rỉ và kéo dài tuổi thọ thiết bị.

Khi lựa chọn van, cần xác định rõ chức năng, vật liệu, kích thước, kiểu kết nối, áp suất và nhiệt độ làm việc. Trong quá trình lắp đặt, phải vệ sinh đường ống, căn chỉnh đúng vị trí, sử dụng vật liệu làm kín phù hợp và tuân thủ hướng dẫn của nhà sản xuất.
