Van Bi 27 Là Gì? Kích Thước, Phân Loại Và Cách Chọn

Khi sửa chữa đường ống nước gia đình, thay van khóa hoặc lắp thêm nhánh cấp nước, người dùng thường được yêu cầu mua van bi phi 27. Tuy nhiên, không ít người nhầm lẫn giữa phi 27, DN20, DN25 và kích thước ren, dẫn đến mua van không tương thích với đường ống.

Van bi phi 27 là dòng van đóng mở dòng chảy được lựa chọn theo kích thước kết nối phù hợp. Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm, kích thước, cấu tạo, phân loại, ứng dụng và kinh nghiệm chọn mua để tránh sai sót.

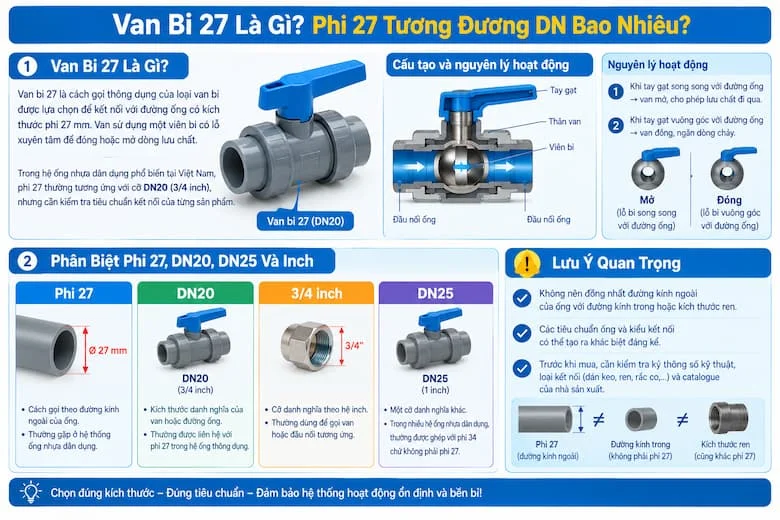

Van Bi 27 Là Gì? Phi 27 Tương Đương DN Bao Nhiêu?

Van bi 27 là cách gọi thông dụng của loại van bi được lựa chọn để kết nối với đường ống có kích thước phi 27 mm. Van sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng lưu chất. Trong hệ ống nhựa dân dụng phổ biến tại Việt Nam, phi 27 thường tương ứng với cỡ DN20 (3/4 inch), nhưng cần kiểm tra tiêu chuẩn kết nối của từng sản phẩm.

Phân biệt phi 27, DN20, DN25 và inch

• Phi 27: cách gọi theo đường kính ngoài của ống, thường gặp ở hệ thống ống nhựa dân dụng.

• DN20: kích thước danh nghĩa của van hoặc đường ống, thường được liên hệ với phi 27 trong hệ ống thông dụng.

• 3/4 inch: cỡ danh nghĩa theo hệ inch, thường dùng để gọi van hoặc đầu nối tương ứng.

• DN25: một cỡ danh nghĩa khác; trong nhiều hệ ống nhựa dân dụng, thường được ghép với phi 34 chứ không phải phi 27.

Không nên đồng nhất đường kính ngoài của ống với đường kính trong hoặc kích thước ren. Các tiêu chuẩn ống và kiểu kết nối có thể tạo ra khác biệt đáng kể.

Nguyên lý hoạt động của van bi

Khi tay gạt xoay khoảng 90 độ, viên bi bên trong xoay theo. Lỗ xuyên tâm của bi thẳng với đường ống thì van mở; lỗ bi vuông góc với đường ống thì van đóng. Gioăng làm kín tiếp xúc với viên bi để hạn chế rò rỉ.

Van bi thông thường phù hợp với chức năng đóng mở, không nên dùng để điều tiết lưu lượng liên tục nếu nhà sản xuất không thiết kế cho mục đích đó.

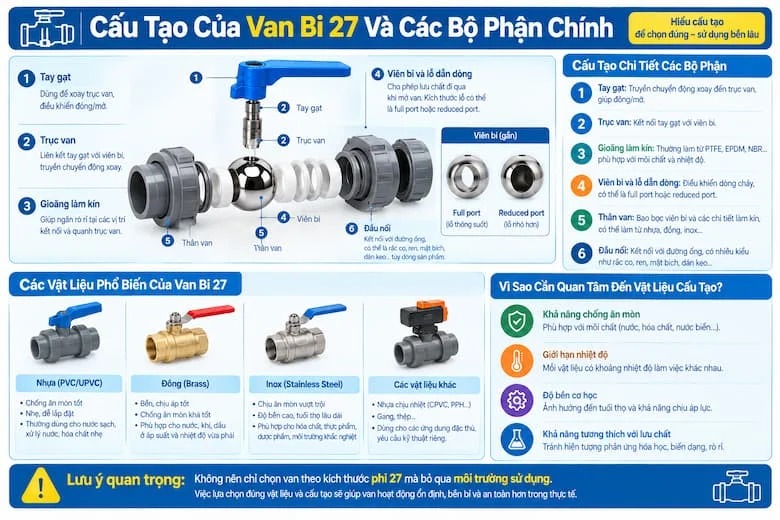

Cấu Tạo Của Van Bi Phi 27 Và Các Bộ Phận Chính

Thân van bao bọc viên bi và các chi tiết làm kín, chứa các đầu kết nối với đường ống. Thân có thể làm từ nhựa, đồng, inox hoặc vật liệu khác tùy dòng sản phẩm.

Viên bi và lỗ dẫn dòng cho lưu chất đi qua khi mở. Kích thước lỗ có thể khác nhau giữa van full port và reduced port, và thiết kế lỗ ảnh hưởng trực tiếp đến lưu lượng cũng như tổn thất áp suất.

Tay gạt, trục van và gioăng làm kín phối hợp với nhau: tay gạt truyền chuyển động xoay đến trục và viên bi, trục van liên kết cơ cấu vận hành với bộ phận đóng mở, còn gioăng thường được chế tạo từ vật liệu polymer phù hợp với môi chất và nhiệt độ. Một số dòng dùng bộ truyền động điện hoặc khí nén thay cho tay gạt.

Vì sao cần quan tâm đến vật liệu cấu tạo? Vật liệu ảnh hưởng đến khả năng chống ăn mòn, giới hạn nhiệt độ, độ bền và khả năng tương thích với lưu chất. Vì vậy, không nên chỉ chọn van theo kích thước phi 27 mà bỏ qua môi trường sử dụng.

Các Loại Van Bi Phi 27 Phổ Biến Trên Thị Trường

Van bi nhựa phi 27 thường dùng trong hệ thống cấp nước dân dụng, tưới tiêu và các đường ống phù hợp với vật liệu nhựa. Van có thể kết nối dán keo hoặc dạng nối khác tùy thiết kế. Cần kiểm tra loại nhựa, áp suất và nhiệt độ làm việc; đây là giải pháp phù hợp khi cần tương thích với hệ thống ống nhựa.

Van bi đồng 27 thường được sử dụng trong đường ống nước và một số hệ thống dân dụng, có các phiên bản nối ren tùy thiết kế. Cần kiểm tra thành phần vật liệu, chuẩn ren và khả năng tương thích với nước nóng hoặc môi chất cụ thể. Không mặc định mọi van đồng đều có cùng giới hạn áp suất và nhiệt độ.

Van bi inox 27 có thể dùng trong môi trường cần khả năng chống ăn mòn phù hợp, với các dòng inox 304, inox 316 hoặc vật liệu khác tùy sản phẩm. Cần kiểm tra cấp vật liệu, kiểu kết nối, gioăng và điều kiện làm việc, không chọn chỉ dựa vào tên gọi "inox" mà không xác định đúng mác vật liệu.

Van bi tay gạt và van bi điều khiển tự động: van tay gạt thao tác trực tiếp bằng tay; van điều khiển điện dùng bộ truyền động điện; van điều khiển khí nén dùng bộ truyền động khí nén. Cần cân nhắc tần suất đóng mở, mức độ tự động hóa và điều kiện lắp đặt.

Thông Số Kỹ Thuật Cần Kiểm Tra Khi Chọn Van Bi Phi 27

Kích thước và kiểu kết nối: xác định đường kính ngoài thực tế của ống, kiểm tra van dùng để dán keo, nối ren hay kiểu kết nối khác. Với van ren, cần kiểm tra kích thước và chuẩn ren; với van nhựa, cần xác nhận loại ống và hệ tiêu chuẩn tương thích.

Áp suất làm việc: xác định áp suất vận hành của hệ thống và đối chiếu áp suất cho phép trên catalogue. Lưu ý áp suất chịu đựng có thể thay đổi theo nhiệt độ, vật liệu và thiết kế.

Nhiệt độ và môi chất: nước lạnh, nước nóng, khí hoặc hóa chất có yêu cầu tương thích khác nhau. Cần kiểm tra giới hạn nhiệt độ của thân van và gioăng, không dùng van cho môi chất ngoài phạm vi khuyến nghị.

Bảng trên chỉ dùng để định hướng nhận biết, không thay thế bản vẽ hoặc catalogue của sản phẩm cụ thể.

So Sánh Van Bi Phi 27 Nhựa, Đồng Và Inox

Nên chọn loại nào?

Chọn van nhựa khi cần kết nối đồng bộ với hệ thống ống nhựa và điều kiện vận hành phù hợp. Chọn van đồng khi kiểu kết nối, vật liệu và môi chất đáp ứng yêu cầu. Chọn van inox khi cần đặc tính vật liệu phù hợp với môi trường sử dụng. Khi so sánh giá, hãy đối chiếu cùng thông số kỹ thuật, không chỉ dựa vào tên vật liệu.

Van Bi 27 Được Sử Dụng Trong Những Hệ Thống Nào?

Hệ thống cấp nước gia đình: dùng tại các nhánh cấp nước, đường nước đến thiết bị vệ sinh hoặc các vị trí cần đóng ngắt để sửa chữa, bảo trì.

Hệ thống tưới tiêu: có thể dùng để đóng mở các nhánh ống tưới, với điều kiện vật liệu van và kiểu kết nối phù hợp.

Máy bơm và đường ống phụ trợ: làm van khóa trên đường ống có kích thước tương thích, giúp cô lập một phần hệ thống khi cần bảo trì.

Sai lầm thường gặp

• Cho rằng phi 27 luôn tương đương DN25.

• Chỉ đo đường kính ngoài mà không kiểm tra kiểu kết nối.

• Chọn sai chuẩn ren.

• Dùng van nhựa vượt giới hạn nhiệt độ hoặc áp suất.

• Dùng van bi để điều tiết dòng chảy liên tục không đúng thiết kế.

• Không kiểm tra hướng dẫn lắp đặt và yêu cầu làm kín.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là van không lắp vừa, rò rỉ tại mối nối hoặc phải tháo lắp và mua lại nhiều lần – tốn kém hơn nhiều so với việc xác nhận đúng quy cách ngay từ đầu.

Cách Chọn Mua Van Bi Phi 27 Đúng Kích Thước

Bạn có thể thực hiện theo quy trình 6 bước:

Bước 1 – Đo hoặc xác nhận đường kính ống: kiểm tra ống có đường kính ngoài khoảng 27 mm hay không.

Bước 2 – Xác định hệ ống: ống nhựa, ống kim loại hay hệ ống theo tiêu chuẩn khác.

Bước 3 – Chọn kiểu kết nối: dán keo, ren hoặc phương thức tương ứng.

Bước 4 – Chọn vật liệu van: nhựa, đồng, inox theo môi chất và điều kiện làm việc.

Bước 5 – Kiểm tra thông số: áp suất, nhiệt độ, kiểu bi và vật liệu gioăng.

Bước 6 – Xác nhận model trước khi mua: đối chiếu catalogue, hình ảnh đầu nối và thông tin từ nhà cung cấp.

Checklist trước khi đặt mua

Đúng kích thước đường ống phi 27
Đã xác nhận cỡ DN và kiểu kết nối
Đúng chuẩn ren hoặc loại đầu nối
Đúng vật liệu thân van
Gioăng tương thích với môi chất
Áp suất làm việc đáp ứng yêu cầu
Nhiệt độ làm việc nằm trong giới hạn cho phép
Đúng kiểu vận hành: tay gạt, điện hoặc khí nén
Có thông số kỹ thuật và chính sách bảo hành rõ ràng

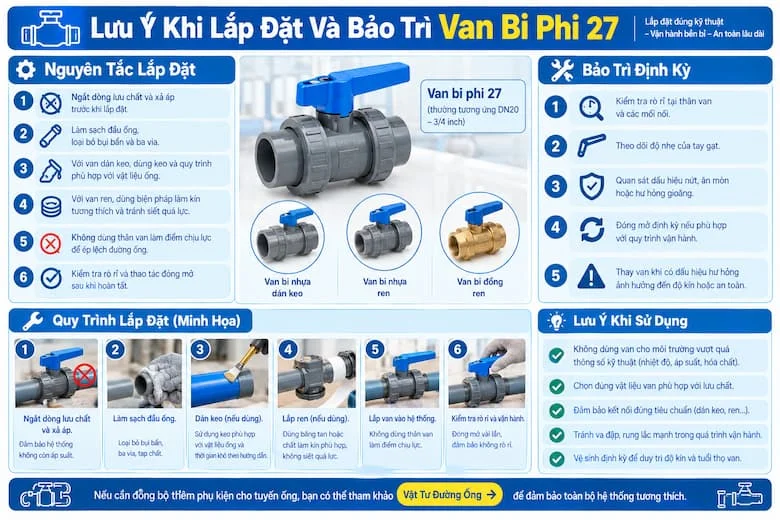

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Bi Phi 27

Nguyên tắc lắp đặt

• Ngắt dòng lưu chất và xả áp trước khi lắp đặt.

• Làm sạch đầu ống, loại bỏ bụi bẩn và ba via.

• Với van dán keo, dùng keo và quy trình phù hợp với vật liệu ống.

• Với van ren, dùng biện pháp làm kín tương thích và tránh siết quá lực.

• Không dùng thân van làm điểm chịu lực để ép lệch đường ống.

• Kiểm tra rò rỉ và thao tác đóng mở sau khi hoàn tất.

Bảo trì định kỳ

• Kiểm tra rò rỉ tại thân van và các mối nối.

• Theo dõi độ nhẹ của tay gạt.

• Quan sát dấu hiệu nứt, ăn mòn hoặc hư hỏng gioăng.

• Đóng mở định kỳ nếu phù hợp với quy trình vận hành.

• Thay van khi có dấu hiệu hư hỏng ảnh hưởng đến độ kín hoặc an toàn.

Câu Hỏi Thường Gặp Về Van Bi 27

1. Van bi 27 là DN bao nhiêu?

Trong hệ ống nhựa dân dụng phổ biến tại Việt Nam, van bi phi 27 thường được liên hệ với DN20, tương đương cỡ 3/4 inch. Tuy nhiên, cần kiểm tra kiểu kết nối và tiêu chuẩn của sản phẩm trước khi mua.

2. Van bi 27 có phải DN25 không?

Không nên mặc định như vậy. Trong hệ ống nhựa dân dụng thông dụng, phi 27 thường tương ứng DN20; DN25 thường gặp ở cỡ phi 34. Cần phân biệt đường kính ngoài ống với kích thước danh nghĩa của van.

3. Van bi phi 27 có những loại vật liệu nào?

Các loại thường gặp gồm nhựa, đồng và inox. Việc lựa chọn phụ thuộc vào môi chất, áp suất, nhiệt độ, kiểu kết nối và yêu cầu sử dụng.

4. Van bi phi 27 dùng cho ống nước nóng được không?

Có thể, nếu vật liệu thân van, gioăng và thông số nhiệt độ của model đáp ứng điều kiện vận hành. Không nên dùng van nhựa hoặc gioăng bất kỳ khi chưa kiểm tra giới hạn nhiệt độ.

5. Cần kiểm tra gì trước khi mua van bi phi 27?

Cần xác nhận đường kính ống, kiểu kết nối, chuẩn ren nếu có, vật liệu, áp suất, nhiệt độ và mã sản phẩm. Đây là những yếu tố giúp hạn chế mua sai van.

Kết Luận

Tóm lại, van bi 27 giữ vai trò đóng mở dòng chảy trong nhiều hệ thống cấp nước và đường ống phụ trợ. Điểm mấu chốt là xác định đúng kích thước phi 27 và phân biệt rõ DN20 với DN25, đồng thời kiểm tra kiểu kết nối, vật liệu và thông số vận hành trước khi mua.
