Van Nước Đảo Chiều Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Cho Hệ Thống

Trong hệ thống đường ống, có những lúc nước cần được chuyển giữa bể chứa, máy bơm hoặc các nhánh cấp nước khác nhau. Nếu không có thiết bị điều hướng phù hợp, việc đổi tuyến dòng chảy có thể đòi hỏi thao tác thủ công phức tạp hoặc làm gián đoạn quá trình vận hành.

Van chuyển hướng dòng chảy là tên gọi phổ thông của nhóm van dùng để chuyển hướng dòng nước theo cấu hình thiết kế. Tuy nhiên, người mua thường chưa phân biệt được van đảo chiều với van một chiều, cũng chưa biết nên chọn loại 3 ngã hay nhiều cửa.

Bài viết dưới đây sẽ giải thích khái niệm, cấu tạo, nguyên lý, phân loại, ứng dụng và kinh nghiệm lựa chọn để bạn tránh mua nhầm sản phẩm.

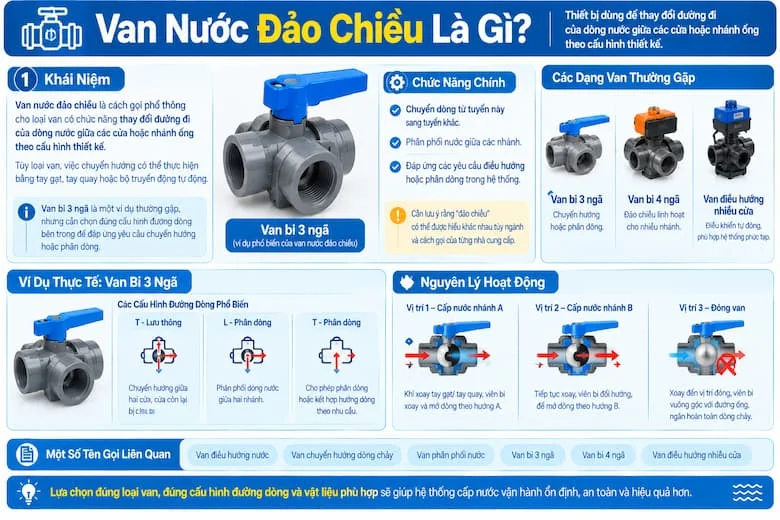

Van Nước Đảo Chiều Là Gì?

Van nước đảo chiều là cách gọi phổ thông cho loại van có chức năng thay đổi đường đi của dòng nước giữa các cửa hoặc nhánh ống theo cấu hình thiết kế. Tùy loại van, việc chuyển hướng có thể thực hiện bằng tay gạt, tay quay hoặc bộ truyền động tự động. Van bi 3 ngã là một ví dụ thường gặp, nhưng cần chọn đúng cấu hình đường dòng bên trong để đáp ứng yêu cầu chuyển hướng hoặc phân dòng.

Chức năng chính của van là chuyển dòng từ tuyến này sang tuyến khác hoặc phân phối nước giữa các nhánh. Cần lưu ý rằng "đảo chiều" có thể được hiểu khác nhau tùy ngành và cách gọi của từng nhà cung cấp.

Bạn cũng có thể gặp các tên gọi liên quan như van điều hướng nước, van chuyển hướng dòng chảy, van phân phối nước. Các dạng thường được tìm kiếm gồm van bi 3 ngã, van bi 4 ngã và van điều hướng nhiều cửa.

Người mua nên xác định sơ đồ dòng chảy thực tế thay vì chỉ dựa vào tên gọi sản phẩm.

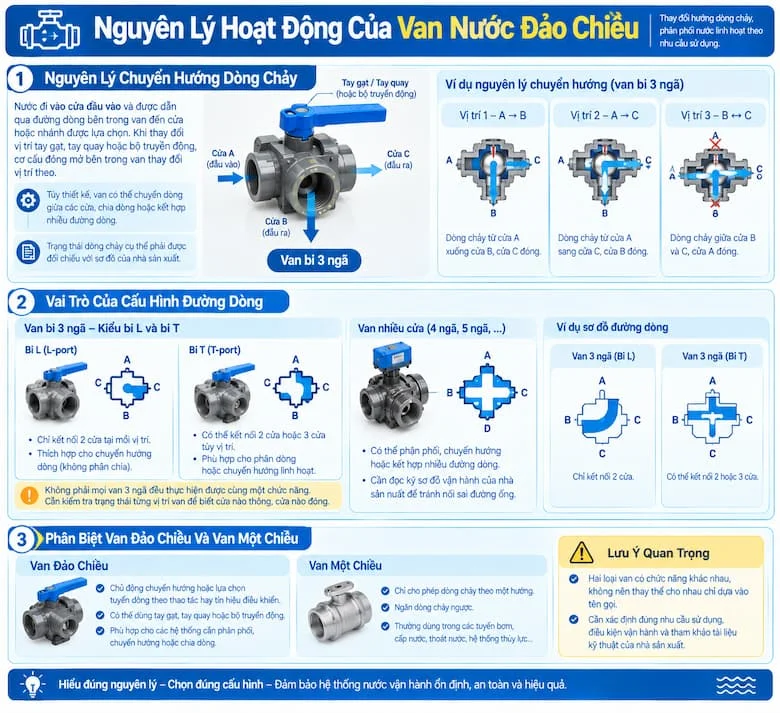

Nguyên Lý Hoạt Động Của Van Chuyển Hướng Dòng Chảy

Nguyên lý chuyển hướng dòng chảy

Nước đi vào cửa đầu vào và được dẫn qua đường dòng bên trong van đến cửa hoặc nhánh được lựa chọn. Khi thay đổi vị trí tay gạt, tay quay hoặc bộ truyền động, cơ cấu đóng mở bên trong van thay đổi vị trí theo.

Tùy thiết kế, van có thể chuyển dòng giữa các cửa, chia dòng hoặc kết hợp nhiều đường dòng. Trạng thái dòng chảy cụ thể phải được đối chiếu với sơ đồ của nhà sản xuất.

Vai trò của cấu hình đường dòng

Với van bi 3 ngã, kiểu bi L và bi T tạo ra các sơ đồ kết nối dòng chảy khác nhau. Không phải mọi van 3 ngã đều thực hiện được cùng một chức năng. Cần kiểm tra trạng thái từng vị trí van để biết cửa nào thông, cửa nào đóng. Với van nhiều cửa, cần đọc sơ đồ vận hành để tránh nối sai đường ống.

Phân biệt van đảo chiều và van một chiều

Van đảo chiều chủ động chuyển hướng hoặc lựa chọn tuyến dòng theo thao tác hay tín hiệu điều khiển. Van một chiều chỉ cho phép dòng chảy theo một hướng và hạn chế dòng chảy ngược. Hai loại có chức năng khác nhau, không nên thay thế cho nhau chỉ dựa vào tên gọi.

Các Loại Van Chuyển Hướng Dòng Chảy Phổ Biến

Van bi 3 ngã có ba cửa kết nối, thường dùng để chuyển dòng hoặc phân dòng theo thiết kế. Hai cấu hình đường khoan thường gặp là bi chữ L và bi chữ T, khác nhau ở việc cửa nào được kết nối trong từng vị trí vận hành. Cần xem sơ đồ dòng chảy của đúng model trước khi lựa chọn.

Van bi 4 ngã có bốn cửa kết nối, phục vụ những sơ đồ điều hướng nhiều nhánh hơn, phù hợp với hệ thống cần chuyển đổi giữa nhiều tuyến dòng. Không suy luận chức năng chỉ từ số lượng cửa, mà phải kiểm tra cấu trúc bên trong.

Van điều hướng nhiều cửa và van điều khiển tự động thuộc nhóm van phân phối có nhiều cửa và nhiều trạng thái vận hành. Van được phân loại theo cách điều khiển: tay gạt, tay quay, bộ truyền động điện hoặc khí nén. Van tự động cần cấu hình điều khiển phù hợp, nguồn cấp và tín hiệu điều khiển tương thích.

Thông Số Kỹ Thuật Van Chuyển Hướng Dòng Chảy Cần Quan Tâm

Tại sao phải kiểm tra thông số theo model?

Số cửa không tự quyết định sơ đồ dòng chảy. Vật liệu cần tương thích với nhiệt độ, áp suất và đặc tính của môi chất, còn kiểu kết nối phải khớp với đường ống hiện hữu. Với van tự động, cần kiểm tra thêm điện áp, tín hiệu điều khiển và yêu cầu của bộ truyền động.

Không nên áp một mức áp suất, nhiệt độ hay lưu lượng chung cho mọi van chuyển hướng dòng chảy. Hãy dùng thông số từ catalogue của model cụ thể.

So Sánh Van Chuyển Hướng Dòng Chảy Với Các Loại Van Khác

Khi nào nên chọn từng loại?

Chọn van đảo chiều khi cần chuyển tuyến hoặc phân phối dòng nước theo các trạng thái xác định. Chọn van một chiều khi mục tiêu chính là ngăn nước chảy ngược. Chọn van khóa khi chỉ cần cô lập một đoạn đường ống. Với hệ thống phức tạp, có thể cần phối hợp nhiều loại van theo sơ đồ thiết kế.

Ưu Điểm Và Hạn Chế Của Van Chuyển Hướng Dòng Chảy

Ưu điểm

• Hỗ trợ chuyển đổi tuyến dòng mà không cần thay đổi kết cấu đường ống mỗi lần vận hành.

• Giúp điều phối nước giữa các nhánh theo nhu cầu.

• Có nhiều lựa chọn về số cửa, vật liệu và phương thức điều khiển.

• Có thể tích hợp với hệ thống tự động hóa nếu model đáp ứng yêu cầu.

Hạn chế cần lưu ý

• Chọn sai cấu hình dòng chảy có thể khiến nước đi nhầm tuyến.

• Một số thiết kế có thể gây sụt áp tùy cấu tạo và lưu lượng.

• Gioăng, bề mặt làm kín hoặc cơ cấu chuyển động có thể bị mài mòn.

• Van tự động có thể cần nguồn cấp, bộ điều khiển và bảo trì bổ sung.

Ứng Dụng Thực Tế Của Van Chuyển Hướng Dòng Chảy

Hệ thống cấp nước và bơm: chuyển dòng giữa tuyến cấp chính và tuyến dự phòng, điều phối nước qua các nhánh trong hệ thống bơm, lựa chọn tuyến cấp nước đến các khu vực khác nhau.

Hệ thống lọc và xử lý nước: chuyển đổi đường nước giữa các công đoạn xử lý, điều hướng dòng theo chế độ vận hành của hệ thống lọc nếu van được thiết kế phù hợp, hỗ trợ chuyển tuyến khi cần vệ sinh hoặc bảo trì một nhánh.

Công nghiệp và HVAC: điều hướng nước giữa các nhánh thiết bị, chuyển đổi tuyến dòng trong hệ thống tuần hoàn, tích hợp bộ truyền động khi cần điều khiển từ xa.

Khi nào cần sử dụng? Nên cân nhắc van chuyển hướng dòng chảy khi hệ thống có từ hai tuyến dòng cần lựa chọn hoặc có yêu cầu thay đổi đường đi của nước. Trước khi chọn, cần xác định rõ các trạng thái vận hành mong muốn và kiểm tra van có đáp ứng đúng sơ đồ đó hay không.

Những Sai Lầm Thường Gặp Khi Chọn Van Chuyển Hướng Dòng Chảy

• Nhầm với van một chiều: hai thiết bị có chức năng khác nhau.

• Chỉ chọn theo số cửa: van 3 ngã có thể có cấu hình dòng chảy khác nhau.

• Không kiểm tra sơ đồ bi L/T: dẫn đến không đạt được trạng thái chuyển hướng mong muốn.

• Bỏ qua áp suất và nhiệt độ: van có thể không phù hợp điều kiện làm việc.

• Chọn sai vật liệu: không tương thích với môi chất hoặc môi trường lắp đặt.

• Không kiểm tra kiểu kết nối: gây khó khăn khi lắp vào đường ống.

• Chọn bộ truyền động không phù hợp: van có thể không chuyển trạng thái đúng yêu cầu.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là nước đi nhầm tuyến, rò rỉ hoặc phải tháo lắp lại hệ thống – tốn kém hơn nhiều so với việc xác định đúng sơ đồ ngay từ đầu.

Hướng Dẫn Lựa Chọn Van Chuyển Hướng Dòng Chảy Phù Hợp

Bước 1 – Xác định sơ đồ dòng chảy: vẽ sơ đồ các đường ống và xác định nước cần đi từ cửa nào đến cửa nào ở từng trạng thái. Đây là bước quan trọng nhất để xác định loại van.

Bước 2 – Chọn số cửa và cấu hình van: xác định cần van 3 ngã, 4 ngã hay nhiều cửa. Với van bi 3 ngã, kiểm tra kiểu bi L/T và sơ đồ thông dòng, đối chiếu các trạng thái vận hành với tài liệu kỹ thuật.

Bước 3 – Chọn thông số kỹ thuật: xác định kích thước đường ống và kiểu kết nối, kiểm tra áp suất, nhiệt độ và lưu lượng yêu cầu, chọn vật liệu thân van và gioăng phù hợp với môi chất.

Bước 4 – Chọn phương thức vận hành: dùng tay gạt hoặc tay quay nếu thao tác thủ công đáp ứng nhu cầu; cân nhắc bộ truyền động điện hoặc khí nén khi cần tự động hóa, đồng thời kiểm tra điều kiện cấp nguồn và tín hiệu điều khiển.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Chuyển Hướng Dòng Chảy

Nguyên tắc lắp đặt

• Kiểm tra model, sơ đồ cửa van và hướng dẫn của nhà sản xuất.

• Đảm bảo các đường ống được nối đúng cửa theo thiết kế.

• Làm sạch đường ống, kiểm tra gioăng và bề mặt kết nối.

• Không để tải trọng đường ống tác động quá mức lên thân van.

• Sau khi lắp, kiểm tra rò rỉ và thử từng trạng thái chuyển hướng.

Bảo trì và kiểm tra định kỳ

• Quan sát hiện tượng rò rỉ tại thân van, trục và kết nối.

• Kiểm tra tay gạt, tay quay hoặc bộ truyền động.

• Xác nhận dòng nước đi đúng tuyến ở từng vị trí.

• Kiểm tra gioăng và cơ cấu đóng mở khi có dấu hiệu kẹt hoặc khó vận hành.

• Trước khi tháo van, cô lập hệ thống và xả áp theo quy trình an toàn.

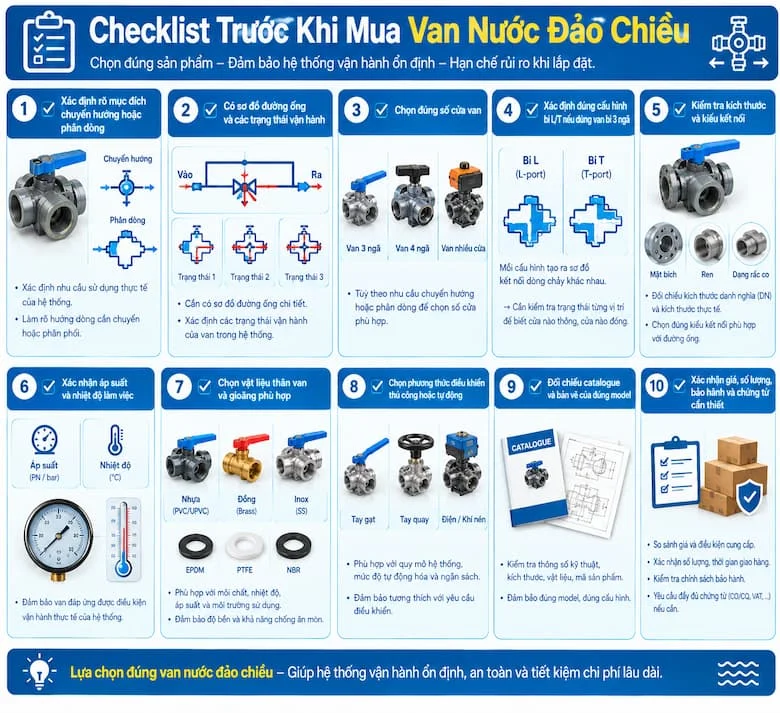

Checklist Trước Khi Mua Van Nước Đảo Chiều

Xác định rõ mục đích chuyển hướng hoặc phân dòng
Có sơ đồ đường ống và các trạng thái vận hành
Chọn đúng số cửa van
Xác định đúng cấu hình bi L/T nếu dùng van bi 3 ngã
Kiểm tra kích thước và kiểu kết nối
Xác nhận áp suất và nhiệt độ làm việc
Chọn vật liệu thân van và gioăng phù hợp
Chọn phương thức điều khiển thủ công hoặc tự động
Đối chiếu catalogue và bản vẽ của đúng model
Xác nhận giá, số lượng, bảo hành và chứng từ cần thiết

Câu Hỏi Thường Gặp Về Van Nước Đảo Chiều

1. Van nước đảo chiều là gì?

Van nước đảo chiều là tên gọi phổ thông của nhóm van có khả năng chuyển hướng hoặc lựa chọn đường đi của dòng nước giữa các cửa theo cấu hình thiết kế.

2. Van chuyển hướng dòng chảy có giống van một chiều không?

Không. Van đảo chiều dùng để thay đổi tuyến dòng chảy, còn van một chiều có nhiệm vụ cho phép dòng đi theo một hướng và ngăn dòng chảy ngược.

3. Van bi 3 ngã có thể dùng để đảo chiều nước không?

Có, nếu cấu hình đường dòng của van phù hợp với sơ đồ hệ thống. Cần xác định kiểu bi L hoặc T và kiểm tra sơ đồ thông các cửa theo từng vị trí.

4. Nên chọn van chuyển hướng dòng chảy bằng inox hay đồng?

Tùy môi chất, áp suất, nhiệt độ, khả năng chống ăn mòn và yêu cầu của hệ thống. Cần đối chiếu thông số vật liệu của model cụ thể.

5. Van chuyển hướng dòng chảy có thể điều khiển tự động không?

Có. Một số loại van có thể dùng bộ truyền động điện hoặc khí nén. Cần kiểm tra khả năng tương thích giữa thân van, bộ truyền động và hệ thống điều khiển.

Kết Luận

Tóm lại, van nước đảo chiều giữ vai trò chuyển hướng và điều phối dòng nước giữa các tuyến trong hệ thống đường ống. Ba yếu tố cốt lõi khi lựa chọn là sơ đồ dòng chảy, cấu hình van và thông số kỹ thuật.
