Van Khí Nén STNC Là Gì? Phân Loại, Thông Số Và Cách Chọn

Tại nhà máy, xưởng cơ khí hoặc dây chuyền tự động hóa, hệ thống thường cần điều khiển xi lanh, đóng mở dòng khí hoặc kiểm soát chuyển động của cơ cấu chấp hành. Nếu van không tương thích với sơ đồ mạch, áp suất hoặc lưu lượng, thiết bị có thể hoạt động không ổn định, lắp đặt gặp khó khăn và phát sinh chi phí thay thế.

Van điện từ khí nén STNC là nhóm thiết bị điều khiển được sử dụng trong hệ thống khí nén với nhiều dòng và cấu hình khác nhau. Bài viết dưới đây sẽ giúp bạn nhận biết các dòng van, hiểu thông số kỹ thuật và lựa chọn model theo nhu cầu thực tế.

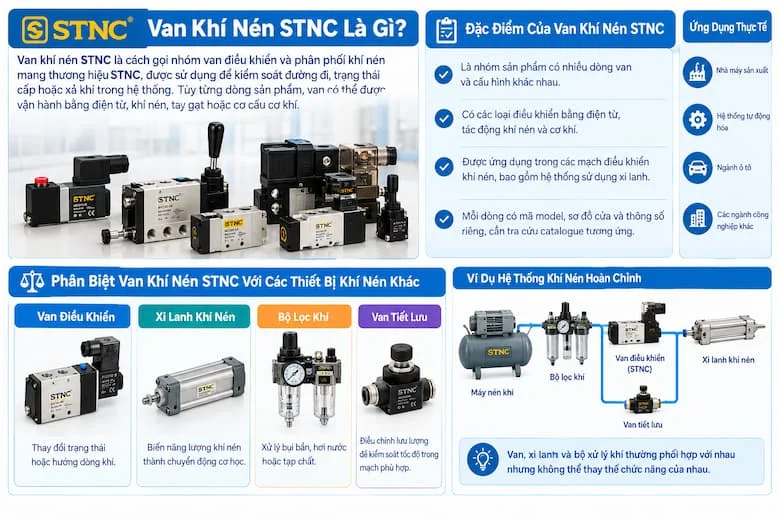

Van Khí Nén STNC Là Gì?

Van khí nén STNC là cách gọi nhóm van điều khiển và phân phối khí nén mang thương hiệu STNC, được sử dụng để kiểm soát đường đi, trạng thái cấp hoặc xả khí trong hệ thống. Tùy từng dòng sản phẩm, van có thể được vận hành bằng điện từ, khí nén, tay gạt hoặc cơ cấu cơ khí.

Đặc điểm của van điện từ khí nén STNC

• Là nhóm sản phẩm có nhiều dòng van và cấu hình khác nhau.

• Có các loại điều khiển bằng điện từ, tác động khí nén và cơ khí.

• Được ứng dụng trong các mạch điều khiển khí nén, bao gồm hệ thống sử dụng xi lanh.

• Mỗi dòng có mã model, sơ đồ cửa và thông số riêng, cần tra cứu catalogue tương ứng.

Phân biệt van điện từ khí nén STNC với các thiết bị khí nén khác

• Van điều khiển: thay đổi trạng thái hoặc hướng dòng khí.

• Xi lanh khí nén: biến năng lượng khí nén thành chuyển động cơ học.

• Bộ lọc khí: xử lý bụi bẩn, hơi nước hoặc tạp chất.

• Van tiết lưu: điều chỉnh lưu lượng để kiểm soát tốc độ trong mạch phù hợp.

Van, xi lanh và bộ xử lý khí thường phối hợp với nhau nhưng không thể thay thế chức năng của nhau.

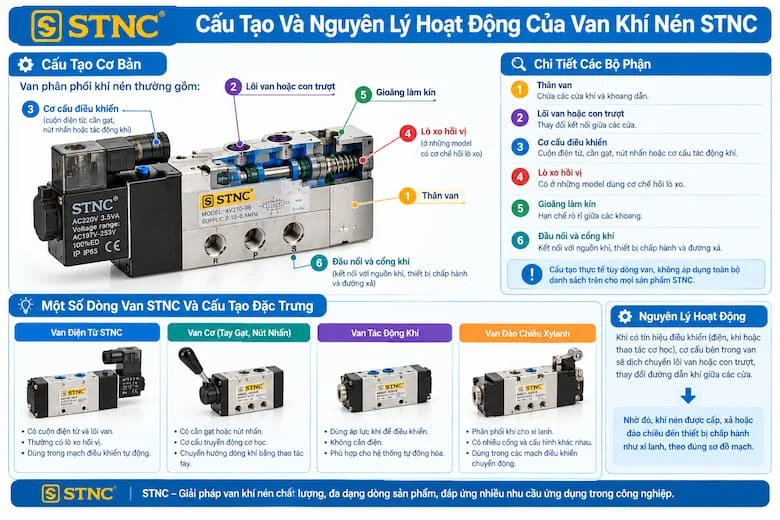

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Điện Từ Khí Nén STNC

Cấu tạo cơ bản

Van phân phối khí nén thường gồm:

• Thân van: chứa các cửa khí và khoang dẫn.

• Lõi van hoặc con trượt: thay đổi kết nối giữa các cửa.

• Cơ cấu điều khiển: cuộn điện từ, cần gạt, nút nhấn hoặc cơ cấu tác động khí.

• Lò xo hồi vị: có ở những model dùng cơ chế hồi lò xo.

• Gioăng làm kín: hạn chế rò rỉ giữa các khoang.

• Đầu nối và cổng khí: kết nối van với nguồn khí, thiết bị chấp hành và đường xả.

Cấu tạo thực tế tùy dòng van, không áp dụng toàn bộ danh sách trên cho mọi sản phẩm STNC.

Nguyên lý hoạt động

Van vận hành theo trình tự: cơ cấu điều khiển nhận tác động → lõi van thay đổi trạng thái → các cửa khí được kết nối hoặc ngắt theo sơ đồ thiết kế → khí nén được dẫn đến cơ cấu chấp hành hoặc thoát qua cửa xả. Khi tín hiệu hoặc thao tác thay đổi, van chuyển sang trạng thái tương ứng.

Vì sao cần hiểu sơ đồ ký hiệu van?

Nắm được sơ đồ giúp xác định chính xác cửa cấp khí, cửa làm việc và cửa xả, tránh đấu nhầm đường ống. Đồng thời, bạn hiểu được trạng thái van khi có hoặc mất tín hiệu điều khiển, từ đó đảm bảo van phù hợp với sơ đồ vận hành của hệ thống.

Các Loại Van Điện Từ Khí Nén STNC Phổ Biến

Nên phân loại theo cơ chế điều khiển và chức năng thay vì gom mọi sản phẩm vào một nhóm.

Van điện từ khí nén STNC

Điều khiển chuyển trạng thái bằng cuộn điện từ, phù hợp với hệ thống nhận tín hiệu điện từ bộ điều khiển. Có thể gặp các cấu hình 3/2, 5/2 hoặc 5/3 tùy dòng. Khi chọn cần kiểm tra điện áp coil, số cửa, số vị trí, kiểu đấu điện và áp suất làm việc.

Van tay gạt và van cơ khí STNC

Được điều khiển bằng thao tác cơ học như gạt tay, nhấn nút hoặc cơ cấu tác động tương ứng, phù hợp với mạch cần thao tác trực tiếp. Cần kiểm tra kiểu vận hành, trạng thái hồi vị, số cửa và cách lắp đặt. Không nhầm van tay gạt với van bi khóa đường ống.

Van điều khiển bằng khí nén

Sử dụng áp lực khí điều khiển để thay đổi trạng thái van, phù hợp với hệ thống có tín hiệu điều khiển khí nén. Cần kiểm tra áp suất điều khiển, kiểu tác động và điều kiện vận hành.

Van tiết lưu và các loại van chức năng khác

Van tiết lưu điều chỉnh lưu lượng khí, thường dùng để kiểm soát tốc độ cơ cấu chấp hành. Van một chiều hoặc van khóa khí thực hiện các chức năng riêng theo thiết kế, vì vậy cần xác định đúng mục đích sử dụng trước khi chọn sản phẩm.

Các Dòng Và Mã Van Điện Từ Khí Nén STNC Cần Biết

Nhận diện đúng dòng và mã sản phẩm giúp bạn chuyển từ nhu cầu tìm hiểu sang lựa chọn model cụ thể.

Dòng van điện từ TG là nhóm sản phẩm điều khiển khí nén với các cấu hình cửa và vị trí khác nhau tùy model. Khi chọn, cần tra mã model, điện áp, kích thước cổng và kiểu lắp đặt. Không suy luận toàn bộ thông số chỉ từ ký hiệu TG.

Dòng van cơ khí G là nhóm van cơ khí gồm nhiều model. Cần đối chiếu mã sản phẩm với cơ chế tác động, số cửa và kích thước kết nối, đồng thời phân biệt các biến thể model trước khi đặt mua.

Cách tra cứu mã sản phẩm:

• Tìm mã đầy đủ trên thân van hoặc nhãn sản phẩm.

• Đối chiếu mã với catalogue chính xác.

• Kiểm tra hậu tố model, kích thước cổng và cấu hình.

• Xác nhận sản phẩm thực tế với nhà cung cấp nếu mã hàng không rõ ràng.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Điện Từ Khí Nén STNC

Số cửa và số vị trí: van 3/2 có ba cửa, hai vị trí; van 5/2 có năm cửa, hai vị trí; van 5/3 có năm cửa, ba vị trí. Mỗi loại khác nhau về đường cấp, đường làm việc và đường xả, nên cần chọn theo sơ đồ mạch chứ không chỉ dựa vào số cửa.

Áp suất làm việc và lưu lượng: xác định áp suất cấp khí thực tế, kiểm tra dải áp suất cho phép của model và đánh giá lưu lượng theo nhu cầu của xi lanh hoặc thiết bị. Không lấy thông số của model khác để áp dụng cho sản phẩm đang chọn.

Kích thước cổng và chuẩn ren: kiểm tra kích thước ren như G1/8, G1/4, G3/8 hoặc các cỡ khác theo catalogue, phân biệt chuẩn ren BSPP, BSPT và NPT, rồi đối chiếu với đầu nối và đường kính ống hiện có.

Điện áp và kiểu điều khiển: với van điện từ, xác định điện áp cuộn coil, kiểu kết nối điện và chế độ hoạt động. Với van cơ khí hoặc van điều khiển bằng khí, kiểm tra cơ cấu tác động tương ứng.

So Sánh Van Điện Từ, Van Tay Gạt Và Van Điều Khiển Khí Nén STNC

Nên chọn loại van nào?

Chọn van điện từ khi cần điều khiển bằng tín hiệu điện, van tay gạt khi cần thao tác trực tiếp, và van điều khiển bằng khí khi hệ thống sử dụng tín hiệu khí nén. Đồng thời cân nhắc điều kiện vận hành, khả năng bảo trì và yêu cầu tích hợp hệ thống.

Ứng Dụng Của Van Điện Từ Khí Nén STNC Trong Công Nghiệp

Điều khiển xi lanh khí nén: van phân phối dùng để cấp khí, xả khí hoặc đảo chiều chuyển động của xi lanh theo sơ đồ mạch.

Dây chuyền sản xuất và máy tự động: ứng dụng trong cơ cấu kẹp, đẩy, nâng hạ, phân loại sản phẩm và các thao tác tự động hóa phù hợp.

Hệ thống khí nén trong nhà xưởng: kết hợp với bộ lọc khí, bộ điều áp, đường ống, đầu nối và các thiết bị chấp hành.

Sai lầm thường gặp khi sử dụng

• Chọn sai model hoặc nhầm dòng van.

• Đấu sai cửa cấp khí và cửa làm việc.

• Không kiểm tra áp suất tối thiểu.

• Chọn sai điện áp cuộn coil.

• Nhầm kích thước ren hoặc tiêu chuẩn kết nối.

• Bỏ qua yêu cầu chất lượng khí nén và điều kiện môi trường.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là van không chuyển trạng thái đúng, rò rỉ khí, cháy coil hoặc phải thay thế nhiều lần – gây gián đoạn sản xuất và tốn kém hơn nhiều so với việc đối chiếu model ngay từ đầu.

Cách Chọn Mua Van Điện Từ Khí Nén STNC Đúng Model

Bạn có thể thực hiện theo quy trình 7 bước:

Bước 1 – Xác định chức năng: điều khiển xi lanh, đóng ngắt, đảo chiều hay điều chỉnh lưu lượng.

Bước 2 – Chọn loại van: điện từ, tay gạt, cơ khí hoặc điều khiển bằng khí.

Bước 3 – Xác định số cửa và vị trí: đối chiếu sơ đồ mạch khí nén.

Bước 4 – Kiểm tra áp suất và lưu lượng: đảm bảo đáp ứng yêu cầu thiết bị.

Bước 5 – Kiểm tra kích thước kết nối: chuẩn ren, cỡ cổng và kiểu lắp.

Bước 6 – Đối chiếu model: tra catalogue, xác nhận mã và thông số.

Bước 7 – Xác nhận điều kiện mua: giá, số lượng, tình trạng hàng, bảo hành và thời gian giao.

Checklist trước khi đặt mua

Đúng thương hiệu và mã model STNC
Đúng loại van và cơ chế điều khiển
Đúng số cửa, số vị trí
Áp suất làm việc phù hợp
Lưu lượng đáp ứng yêu cầu
Đúng kích thước và chuẩn ren
Đúng điện áp coil nếu là van điện từ
Có catalogue hoặc thông số kỹ thuật đối chiếu
Xác nhận giá, số lượng và chính sách bảo hành

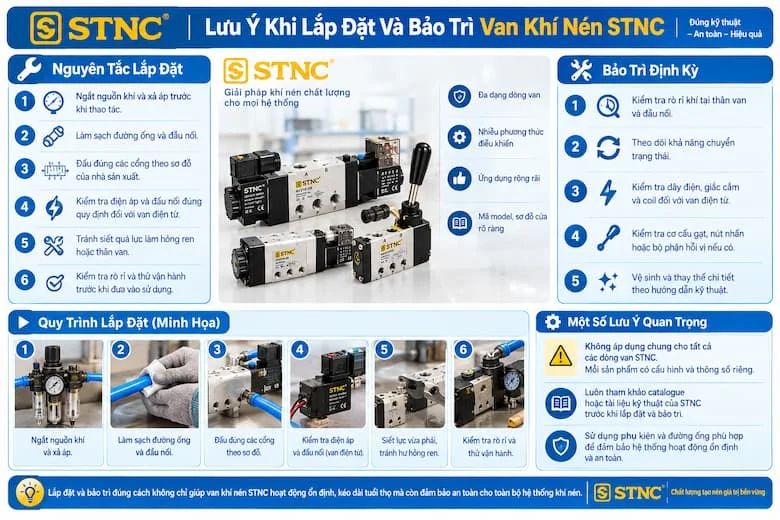

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Khí Nén STNC

Nguyên tắc lắp đặt

• Ngắt nguồn khí và xả áp trước khi thao tác.

• Làm sạch đường ống và đầu nối.

• Đấu đúng các cổng theo sơ đồ của nhà sản xuất.

• Kiểm tra điện áp và đấu nối đúng quy định đối với van điện từ.

• Tránh siết quá lực làm hỏng ren hoặc thân van.

• Kiểm tra rò rỉ và thử vận hành trước khi đưa vào sử dụng.

Bảo trì định kỳ

• Kiểm tra rò rỉ khí tại thân van và đầu nối.

• Theo dõi khả năng chuyển trạng thái.

• Kiểm tra dây điện, giắc cắm và coil đối với van điện từ.

• Kiểm tra cơ cấu gạt, nút nhấn hoặc bộ phận hồi vị nếu có.

• Vệ sinh và thay thế chi tiết theo hướng dẫn kỹ thuật.

Câu Hỏi Thường Gặp Về Van Khí Nén STNC

1. Van khí nén STNC có những loại nào?

Có các nhóm van điện từ, van tay gạt – van cơ khí, van điều khiển bằng khí nén và các loại van chức năng khác. Cần xác định đúng dòng sản phẩm theo nhu cầu sử dụng.

2. Van điện từ khí nén STNC 5/2 dùng để làm gì?

Van 5/2 có năm cửa và hai vị trí, thường được dùng để điều khiển đảo chiều khí cho xi lanh tác động kép trong mạch phù hợp.

3. Làm sao chọn đúng model van STNC?

Cần xác định chức năng, kiểu điều khiển, số cửa, áp suất, lưu lượng, kích thước cổng và đối chiếu mã sản phẩm với catalogue.

4. Van điện từ STNC sử dụng điện áp bao nhiêu?

Điện áp phụ thuộc vào model và cuộn coil được trang bị. Cần kiểm tra nhãn sản phẩm hoặc catalogue, không mặc định tất cả van dùng cùng điện áp.

5. Mua van điện từ khí nén STNC cần kiểm tra những gì?

Nên kiểm tra mã model, thông số kỹ thuật, tình trạng sản phẩm, tài liệu đi kèm, chính sách bảo hành và khả năng cung cấp đúng chủng loại, số lượng.

Kết Luận

Tóm lại, việc chọn đúng van khí nén STNC theo chức năng và sơ đồ khí nén là nền tảng để hệ thống vận hành ổn định. Các yếu tố quan trọng cần đối chiếu gồm model, cơ chế điều khiển, áp suất, lưu lượng và kích thước kết nối. Bạn nên tra cứu catalogue trước khi mua để tránh nhầm lẫn giữa các dòng sản phẩm.
