Van Khí Nén Tay Gạt Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn

Trong hệ thống khí nén tại nhà máy, xưởng cơ khí hoặc dây chuyền sản xuất, người vận hành thường cần chủ động cấp, ngắt hoặc đảo chiều dòng khí để điều khiển xi lanh. Nếu chọn sai loại van, hệ thống có thể không đáp ứng đúng thao tác, xi lanh chuyển động không như mong muốn hoặc việc lắp đặt trở nên khó khăn.

Van khí nén có tay gạt là giải pháp điều khiển bằng thao tác cơ học trực tiếp, không cần tín hiệu điện tại van. Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, nguyên lý, cách phân loại, ứng dụng và kinh nghiệm chọn mua đúng thông số.

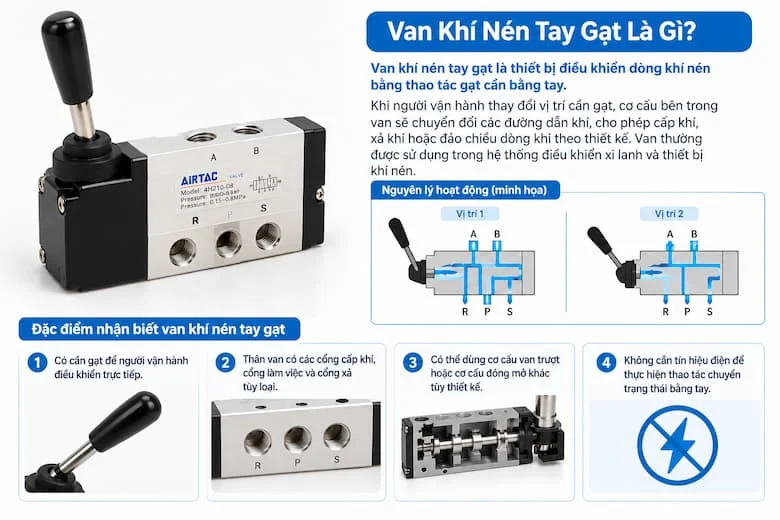

Van Khí Nén Tay Gạt Là Gì?

Van khí nén tay gạt là thiết bị điều khiển dòng khí nén bằng thao tác gạt cần bằng tay. Khi người vận hành thay đổi vị trí cần gạt, cơ cấu bên trong van sẽ chuyển đổi các đường dẫn khí, cho phép cấp khí, xả khí hoặc đảo chiều dòng khí theo thiết kế. Van thường được sử dụng trong hệ thống điều khiển xi lanh và thiết bị khí nén.

Đặc điểm nhận biết van khí nén có tay gạt

• Có cần gạt để người vận hành điều khiển trực tiếp.

• Thân van có các cổng cấp khí, cổng làm việc và cổng xả tùy loại.

• Có thể dùng cơ cấu van trượt hoặc cơ cấu đóng mở khác tùy thiết kế.

• Không cần tín hiệu điện để thực hiện thao tác chuyển trạng thái bằng tay.

Van khí nén có tay gạt khác gì van điện từ?

Van tay gạt chuyển trạng thái bằng lực tác động của người vận hành, còn van điện từ chuyển trạng thái nhờ cuộn coil điện từ. Vì vậy, van điện từ phù hợp hơn với tự động hóa và phụ thuộc nguồn điện, trong khi van tay gạt phù hợp với vị trí cần thao tác thủ công chủ động.

Lưu ý: van tay gạt có thể có cơ cấu hồi lò xo hoặc duy trì vị trí, tùy model.

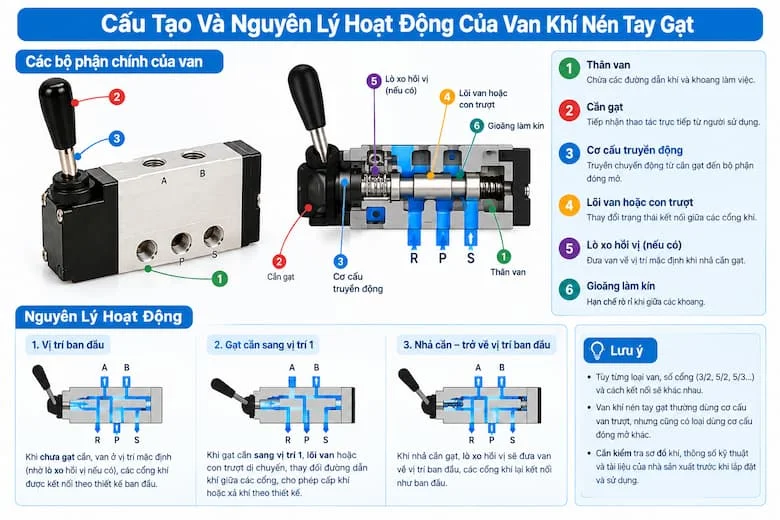

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Khí Nén Có Tay Gạt

Các bộ phận chính của van

• Thân van: chứa các đường dẫn khí và khoang làm việc.

• Cần gạt: tiếp nhận thao tác trực tiếp từ người sử dụng.

• Cơ cấu truyền động: truyền chuyển động từ cần gạt đến bộ phận đóng mở.

• Lõi van hoặc con trượt: thay đổi trạng thái kết nối giữa các cổng khí.

• Gioăng làm kín: hạn chế rò rỉ khí giữa các khoang.

• Lò xo hồi vị (nếu có): đưa van về vị trí mặc định khi nhả cần gạt.

Nguyên lý hoạt động

Van vận hành theo trình tự: người vận hành tác động lên cần gạt → cơ cấu bên trong thay đổi vị trí → các cửa dẫn khí được kết nối hoặc ngắt theo sơ đồ van → khí nén được đưa đến cơ cấu chấp hành hoặc thoát ra cổng xả. Khi chuyển cần gạt sang vị trí khác, đường đi của khí thay đổi tương ứng.

Không nên khẳng định mọi van đều có cùng cơ chế hồi vị hoặc cùng trạng thái khi nhả tay. Cần căn cứ vào ký hiệu và tài liệu của từng model.

Các Loại Van Khí Nén Có Tay Gạt Phổ Biến

Van khí nén có tay gạt 3/2

Có 3 cửa và 2 vị trí làm việc, thường dùng để cấp và xả khí cho xi lanh tác động đơn hoặc các mạch điều khiển phù hợp. Các cổng thường được ký hiệu P (cấp khí), A (cổng làm việc) và R (xả khí). Tùy model, van có thể có cấu hình thường đóng hoặc thường mở.

Van khí nén có tay gạt 4/2

Có 4 cửa và 2 vị trí, cho phép chuyển đổi đường cấp và đường xả để đảo chiều cơ cấu chấp hành. Loại này thường dùng trong mạch điều khiển xi lanh tác động kép; cần đối chiếu sơ đồ kết nối theo ký hiệu cụ thể của van.

Van khí nén có tay gạt 5/2

Có 5 cửa và 2 vị trí, thường gồm một cửa cấp khí, hai cửa làm việc và hai cửa xả. Loại này phù hợp nhiều ứng dụng điều khiển xi lanh tác động kép, đồng thời có thể bố trí đường xả riêng để thuận tiện lắp bộ giảm thanh hoặc xử lý khí xả.

Phân loại theo cơ chế điều khiển và hồi vị

• Van gạt có lò xo hồi.

• Van gạt duy trì vị trí sau khi thao tác.

• Van gạt có cơ cấu khóa hoặc định vị, nếu thiết kế hỗ trợ.

Không mặc định các loại van 3/2, 4/2 hay 5/2 đều có đầy đủ mọi cơ chế điều khiển trên.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Số cửa và số vị trí: cần hiểu ký hiệu 3/2, 4/2, 5/2 và đối chiếu với sơ đồ mạch khí nén thay vì chỉ dựa vào tên sản phẩm.

Áp suất làm việc: xác định áp suất cấp khí thực tế, đối chiếu áp suất tối thiểu và tối đa theo tài liệu nhà sản xuất, không chọn chỉ dựa trên áp suất danh nghĩa của hệ thống.

Kích thước cổng và kiểu kết nối: kích thước ren phổ biến tùy dòng sản phẩm, chẳng hạn G1/8, G1/4, G3/8 hoặc G1/2. Cần phân biệt chuẩn ren BSPP, BSPT và NPT, đồng thời kiểm tra kích thước ống, đầu nối và không gian lắp đặt.

Lưu lượng, môi chất và nhiệt độ: lưu lượng ảnh hưởng đến tốc độ đáp ứng của cơ cấu chấp hành. Cần kiểm tra yêu cầu chất lượng khí nén, nhiệt độ làm việc và khả năng tương thích của vật liệu làm kín.

So Sánh Van Tay Gạt 3/2, 4/2 Và 5/2

Nên chọn loại nào?

Chọn 3/2 khi mạch điều khiển cần ba cửa và hai trạng thái phù hợp. Chọn 4/2 hoặc 5/2 khi cần chuyển đổi đường khí cho cơ cấu chấp hành hai chiều. Cần cân nhắc sơ đồ mạch, lưu lượng, cách xả khí và yêu cầu điều khiển thực tế.

Không phải cứ nhiều cửa hơn là van tốt hơn. Cấu hình phải phù hợp với mạch khí nén và cơ cấu chấp hành.

Ứng Dụng Của Van Khí Nén Có Tay Gạt Trong Công Nghiệp

Điều khiển xi lanh khí nén

Dùng để cấp, ngắt hoặc đảo chiều khí cho xi lanh trong các thao tác đẩy, kéo, kẹp, nâng hạ hoặc định vị.

Hệ thống khí nén tại nhà xưởng

Ứng dụng trong bàn gá, đồ gá khí nén, máy ép khí nén quy mô phù hợp và các cơ cấu thao tác bằng tay.

Hệ thống cần điều khiển thủ công

Phù hợp với vị trí mà người vận hành cần chủ động chuyển trạng thái van, không yêu cầu điều khiển tự động bằng tín hiệu điện tại van.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Khí Nén Có Tay Gạt

• Chọn sai số cửa hoặc sơ đồ van.

• Nhầm van tay gạt với van bi dùng cho đường ống khí.

• Không kiểm tra chuẩn ren và kích thước cổng.

• Bỏ qua lưu lượng yêu cầu.

• Cho rằng van tự trở về vị trí ban đầu dù không có cơ cấu hồi vị.

• Dùng van vượt giới hạn áp suất hoặc nhiệt độ.

Nếu mắc phải những sai lầm này, hậu quả thường thấy là xi lanh chuyển động sai, rò rỉ khí tại cổng nối hoặc phải tháo lắp lại nhiều lần – tốn kém hơn nhiều so với việc đối chiếu sơ đồ và thông số ngay từ đầu.

Cách Lựa Chọn Van Khí Nén Tay Gạt Phù Hợp

Bạn có thể thực hiện theo quy trình 6 bước:

Bước 1 – Xác định cơ cấu chấp hành: xi lanh tác động đơn, tác động kép hay thiết bị khác.

Bước 2 – Chọn số cửa và vị trí: đối chiếu sơ đồ mạch khí nén để chọn 3/2, 4/2 hoặc 5/2.

Bước 3 – Xác định trạng thái điều khiển: hồi lò xo, duy trì vị trí hay có cơ cấu khóa.

Bước 4 – Kiểm tra áp suất và lưu lượng: đáp ứng yêu cầu vận hành thực tế.

Bước 5 – Chọn kích thước và kiểu kết nối: đúng chuẩn ren, đường kính ống và phụ kiện.

Bước 6 – Kiểm tra chất lượng sản phẩm: model, vật liệu, tài liệu kỹ thuật, xuất xứ và chính sách bảo hành.

Checklist trước khi đặt mua

Đúng loại van và sơ đồ cửa
Đúng số vị trí làm việc
Đúng cơ chế hồi vị hoặc duy trì vị trí
Áp suất làm việc đáp ứng yêu cầu
Lưu lượng phù hợp với cơ cấu chấp hành
Đúng kích thước và tiêu chuẩn ren
Vật liệu làm kín tương thích với môi chất
Có thông số kỹ thuật hoặc catalogue để đối chiếu
Xác nhận số lượng, thời gian giao hàng và bảo hành

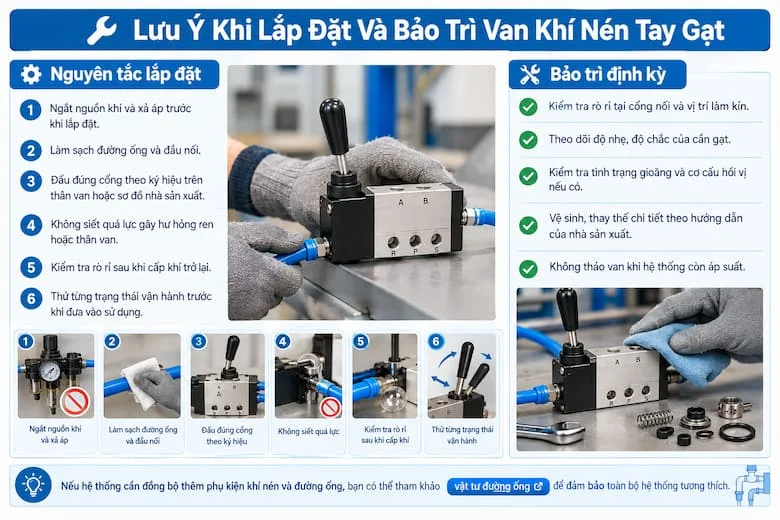

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Khí Nén Tay Gạt

Nguyên tắc lắp đặt

• Ngắt nguồn khí và xả áp trước khi lắp đặt.

• Làm sạch đường ống và đầu nối.

• Đấu đúng cổng theo ký hiệu trên thân van hoặc sơ đồ nhà sản xuất.

• Không siết quá lực gây hư hỏng ren hoặc thân van.

• Kiểm tra rò rỉ sau khi cấp khí trở lại.

• Thử từng trạng thái vận hành trước khi đưa vào sử dụng.

Bảo trì định kỳ

• Kiểm tra rò rỉ tại cổng nối và vị trí làm kín.

• Theo dõi độ nhẹ, độ chắc của cần gạt.

• Kiểm tra tình trạng gioăng và cơ cấu hồi vị nếu có.

• Vệ sinh, thay thế chi tiết theo hướng dẫn của nhà sản xuất.

• Không tháo van khi hệ thống còn áp suất.

Những Câu Hỏi Thường Gặp Về Van Khí Nén Tay Gạt

1. Van khí nén tay gạt dùng để làm gì?

Dùng để điều khiển đường đi của khí nén bằng thao tác thủ công, phục vụ việc cấp khí, xả khí hoặc đảo chiều cơ cấu chấp hành tùy cấu hình van.

2. Van khí nén có tay gạt 3/2 và 5/2 khác nhau thế nào?

Van 3/2 có ba cửa, hai vị trí; van 5/2 có năm cửa, hai vị trí. Hai loại phục vụ các sơ đồ mạch khí nén khác nhau, cần chọn theo cơ cấu chấp hành và yêu cầu điều khiển.

3. Van khí nén có tay gạt có tự động hồi về vị trí ban đầu không?

Tùy thiết kế. Van có lò xo hồi có thể trở về vị trí mặc định khi nhả cần; van duy trì vị trí sẽ giữ trạng thái theo cơ cấu định vị.

4. Van khí nén có tay gạt có cần sử dụng điện không?

Không cần điện để thực hiện thao tác gạt cơ học trực tiếp. Tuy nhiên, toàn bộ hệ thống vẫn có thể dùng các thiết bị điện khác để điều khiển hoặc giám sát.

5. Làm sao chọn đúng kích thước van khí nén có tay gạt?

Cần kiểm tra kích thước cổng, chuẩn ren, đường kính ống, lưu lượng yêu cầu và thông số kết nối của thiết bị. Không nên chọn chỉ dựa vào kích thước ren.

Kết Luận

Tóm lại, van khí nén tay gạt giữ vai trò điều khiển dòng khí bằng thao tác thủ công trong nhiều hệ thống khí nén. Ba yếu tố cốt lõi khi lựa chọn là đúng sơ đồ van, đúng thông số vận hành và đúng kiểu kết nối. Bạn nên kiểm tra catalogue và thông số model trước khi đặt hàng.
