Cấu tạo Bucket Valve gồm những bộ phận nào? Chức năng của từng chi tiết

Bucket Valve, thường được hiểu trong ngữ cảnh hệ thống hơi là Bucket Steam Trap (bẫy hơi gầu đảo), là thiết bị chuyên dụng được sử dụng để tự động xả nước ngưng và khí không ngưng ra khỏi hệ thống hơi mà hạn chế thất thoát hơi nóng. Thiết bị hoạt động dựa trên nguyên lý cơ học, sử dụng sự thay đổi lực nổi của gầu đảo để điều khiển cơ cấu đóng mở van xả.

Để bẫy hơi gầu đảo hoạt động ổn định, các bộ phận như thân van, nắp van, gầu đảo, đòn bẩy, cụm đĩa van và ghế van phải phối hợp chính xác với nhau. Mỗi chi tiết đảm nhiệm một chức năng riêng, từ chịu áp lực, phát hiện sự thay đổi giữa hơi và nước ngưng đến kiểm soát quá trình xả tự động.

Trong bài viết dưới đây, chúng ta sẽ tìm hiểu chi tiết cấu tạo Bucket Valve và chức năng của từng bộ phận, qua đó giúp người dùng hiểu rõ hơn về nguyên lý vận hành, cách lựa chọn và bảo dưỡng thiết bị.

Tổng quan về cấu tạo Bucket Valve

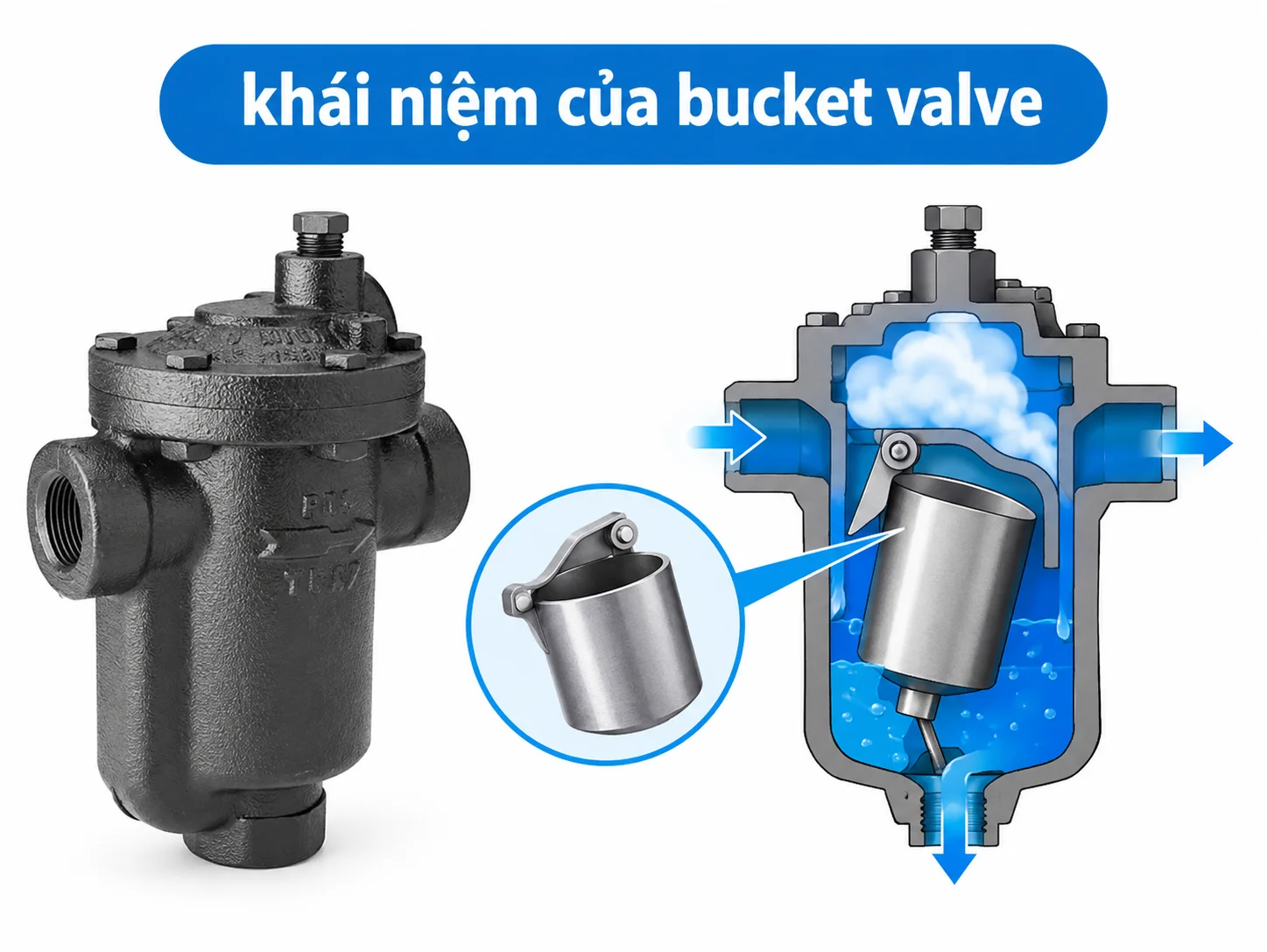

Bucket Steam Trap là một loại bẫy hơi cơ học sử dụng chiếc gầu đặt ngược để nhận biết sự hiện diện của hơi nước và nước ngưng. Khi trạng thái bên trong thay đổi, gầu đảo sẽ nổi lên hoặc chìm xuống, từ đó tác động đến cơ cấu đòn bẩy để đóng hoặc mở van xả.

Một bẫy hơi gầu đảo thông dụng thường bao gồm các bộ phận chính sau:

• Thân van và nắp van.

• Gầu đảo.

• Cơ cấu đòn bẩy.

• Trục van và cụm đóng mở.

• Ghế van và đĩa van.

• Lỗ thoát khí trên gầu đảo.

• Lưới lọc, nếu được tích hợp hoặc lắp bổ sung trong hệ thống.

Tùy nhà sản xuất, kích thước và thiết kế cụ thể, một số chi tiết có thể được tích hợp thành cụm hoặc có hình dạng khác nhau. Tuy nhiên, các bộ phận trên đều góp phần bảo đảm thiết bị xả nước ngưng hiệu quả và hạn chế hơi sống thoát ra ngoài.

Thân van và nắp van (Body & Bonnet)

Thân van và nắp van là hai bộ phận tạo nên lớp vỏ bảo vệ bên ngoài của Bucket Steam Trap. Đây là phần kết cấu quan trọng, giúp thiết bị chịu được điều kiện áp suất và nhiệt độ cao trong hệ thống hơi.

Thân van

Thân van là bộ phận chính chứa các chi tiết làm việc bên trong. Bộ phận này thường có các cửa kết nối đầu vào và đầu ra để tiếp nhận hỗn hợp hơi nước, nước ngưng và dẫn nước ngưng ra khỏi thiết bị.

Vật liệu chế tạo thân van thường là gang, thép carbon hoặc thép không gỉ, tùy theo áp suất, nhiệt độ và môi trường sử dụng. Bề mặt thân van có thể được gia công để bảo đảm độ kín tại các vị trí lắp ghép và kết nối đường ống.

Chức năng chính của thân van gồm:

• Bảo vệ gầu đảo và cơ cấu đóng mở khỏi tác động bên ngoài.

• Chịu áp lực của lưu chất trong quá trình vận hành.

• Tạo khoang làm việc để nước ngưng và hơi tương tác với gầu đảo.

• Kết nối bẫy hơi với hệ thống đường ống.

Thân van cần có độ bền cơ học và khả năng chịu nhiệt phù hợp. Nếu lựa chọn vật liệu không đúng điều kiện vận hành, thiết bị có thể bị ăn mòn, nứt hoặc suy giảm độ kín sau thời gian sử dụng.

Nắp van

Nắp van được lắp với thân van, tạo thành khoang kín chứa cơ cấu hoạt động. Bộ phận này thường được liên kết bằng bu lông hoặc kết cấu tháo lắp theo thiết kế của nhà sản xuất.

Nắp van giúp bảo vệ các chi tiết bên trong, đồng thời tạo điều kiện để kỹ thuật viên tiếp cận gầu đảo và cơ cấu đóng mở khi cần kiểm tra, vệ sinh hoặc sửa chữa.

Tại vị trí tiếp giáp giữa nắp và thân van, gioăng làm kín hoặc bề mặt làm kín được sử dụng để hạn chế rò rỉ hơi và nước ngưng ra môi trường.

Gầu đảo (Inverted Bucket)

Gầu đảo là bộ phận đặc trưng nhất của Bucket Steam Trap, quyết định cơ chế hoạt động của thiết bị. Gầu thường có dạng cốc úp ngược, được bố trí bên trong thân van và liên kết với cơ cấu đòn bẩy.

Không giống phao thông thường chỉ nổi trên mặt chất lỏng, gầu đảo hoạt động dựa trên sự thay đổi lực nổi khi hơi nước đi vào bên trong gầu hoặc khi hơi được ngưng tụ, thoát ra ngoài.

Cấu tạo của gầu đảo

Gầu đảo thường được chế tạo từ kim loại có khả năng chịu nhiệt và chống ăn mòn phù hợp với môi trường hơi. Bộ phận này có khoang bên trong để giữ hơi và một lỗ nhỏ trên đỉnh gầu nhằm hỗ trợ thoát khí không ngưng và hơi theo thiết kế.

Gầu được liên kết với cơ cấu cơ khí để truyền chuyển động lên cụm van xả. Khả năng di chuyển của gầu phụ thuộc vào lượng hơi bên trong, lượng nước ngưng xung quanh và điều kiện áp suất trong thiết bị.

Chức năng của gầu đảo

Khi hơi đi vào bên trong gầu, lực nổi tăng lên và làm gầu có xu hướng nổi lên. Chuyển động này truyền qua cơ cấu đòn bẩy để đóng van xả.

Khi hơi bên trong gầu ngưng tụ hoặc thoát dần qua lỗ nhỏ, nước ngưng có thể đi vào và làm giảm lực nổi. Gầu chìm xuống, kéo theo cơ cấu đòn bẩy mở van xả để nước ngưng thoát ra ngoài.

Quá trình nổi và chìm diễn ra lặp lại, giúp thiết bị tự động xả nước ngưng theo điều kiện thực tế.

Nhờ nguyên lý này, Bucket Steam Trap không cần nguồn điện hoặc bộ điều khiển điện tử để thực hiện chu kỳ đóng mở cơ bản.

Cơ cấu đòn bẩy (Leverage Mechanism)

Cơ cấu đòn bẩy là bộ phận truyền chuyển động từ gầu đảo đến cụm đóng mở van. Đây là mắt xích quan trọng giúp lực nổi tương đối nhỏ của gầu có thể điều khiển đĩa van tại vị trí làm kín.

Cấu tạo của cơ cấu đòn bẩy

Cơ cấu này thường bao gồm tay đòn, các điểm liên kết, chốt hoặc khớp nối tùy theo thiết kế. Một đầu liên kết với gầu đảo, đầu còn lại tác động lên trục hoặc bộ phận đóng mở.

Các chi tiết thường được chế tạo bằng kim loại có khả năng chịu nhiệt và chịu lực phù hợp. Độ chính xác của các khớp nối ảnh hưởng trực tiếp đến chuyển động của gầu và khả năng đóng mở van.

Chức năng của đòn bẩy

Khi gầu đảo nổi lên, đòn bẩy truyền chuyển động để đưa đĩa van về vị trí đóng. Khi gầu chìm xuống, cơ cấu chuyển động theo chiều ngược lại, tạo điều kiện để van mở và xả nước ngưng.

Cơ cấu đòn bẩy còn giúp chuyển đổi chuyển động của gầu thành chuyển động phù hợp với cụm van, đồng thời tạo lợi thế cơ học theo thiết kế.

Nếu đòn bẩy bị cong, các khớp nối bị mòn hoặc cơ cấu bị kẹt do cặn bẩn, bẫy hơi có thể đóng mở không chính xác. Điều này làm giảm khả năng thoát nước ngưng hoặc khiến hơi nóng thất thoát qua cửa xả.

Trục van, đĩa van và ghế van

Trục van, đĩa van và ghế van là nhóm bộ phận trực tiếp thực hiện chức năng đóng mở đường xả. Chúng quyết định khả năng kiểm soát dòng nước ngưng và hạn chế hơi sống đi ra ngoài.

Trục van

Trục van là bộ phận liên kết cơ cấu đòn bẩy với chi tiết đóng mở. Trục truyền chuyển động cơ học đến đĩa van hoặc bộ phận van tương ứng.

Trục cần có độ bền phù hợp, khả năng chịu nhiệt và độ chính xác trong quá trình chuyển động. Nếu trục bị cong, mòn hoặc kẹt, cơ cấu đóng mở có thể hoạt động không ổn định.

Đĩa van hoặc nút van

Đĩa van, còn có thể được thiết kế dưới dạng nút van, là bộ phận di chuyển để mở hoặc đóng cửa xả. Khi cơ cấu đòn bẩy tác động, chi tiết này thay đổi vị trí tương đối với ghế van.

Trong bẫy hơi gầu đảo, thiết kế cụ thể của cụm van có thể khác nhau giữa các nhà sản xuất. Vì vậy, khi thay thế linh kiện cần đối chiếu đúng model và hướng dẫn kỹ thuật.

Ghế van

Ghế van là bề mặt làm kín mà đĩa van hoặc nút van tiếp xúc khi đóng. Bộ phận này thường được gia công chính xác để hạn chế khe hở và giảm rò rỉ.

Khi gầu đảo nổi lên, cơ cấu đòn bẩy đưa cụm van về vị trí đóng, giúp hạn chế hơi sống thoát ra ngoài. Khi gầu chìm xuống, đĩa van rời ghế van, tạo khe hở cho nước ngưng thoát ra.

Nếu ghế van bị xước, mòn hoặc bám cặn, khả năng làm kín sẽ giảm. Trong trường hợp đó, hơi có thể rò rỉ liên tục qua cửa xả, gây lãng phí năng lượng và làm giảm hiệu suất của hệ thống hơi.

Lỗ thoát khí trên gầu đảo (Bleeder Hole)

Lỗ thoát khí là một chi tiết nhỏ nhưng có vai trò quan trọng trong hoạt động của bẫy hơi gầu đảo. Lỗ này thường được bố trí trên phần đỉnh của gầu đảo theo thiết kế của nhà sản xuất.

Chức năng của lỗ thoát khí

Trong quá trình khởi động hệ thống, không khí và các khí không ngưng có thể xuất hiện trong đường ống. Nếu những khí này bị giữ lại trong bẫy hơi, quá trình thoát khí và xả nước ngưng có thể bị ảnh hưởng.

Lỗ thoát khí cho phép một lượng khí và hơi nhất định thoát khỏi khoang gầu theo thiết kế. Khi hơi bên trong gầu thoát dần hoặc ngưng tụ, lượng nước ngưng đi vào có thể làm thay đổi lực nổi, giúp gầu chìm và kích hoạt chu kỳ xả.

Tuy nhiên, lỗ thoát khí nhỏ không đồng nghĩa với khả năng xả khí nhanh như một bộ xả khí chuyên dụng. Khả năng loại bỏ khí không ngưng của bẫy hơi gầu đảo thường hạn chế hơn một số loại bẫy hơi khác, đặc biệt khi hệ thống khởi động có lượng không khí lớn.

Lưu ý khi kiểm tra

Lỗ thoát khí cần được giữ thông thoáng theo hướng dẫn của nhà sản xuất. Nếu lỗ bị tắc do cặn bẩn, hoạt động của gầu có thể bị ảnh hưởng, dẫn đến thoát khí chậm hoặc chu kỳ xả không ổn định.

Không nên tự ý mở rộng lỗ thoát khí vì việc thay đổi kích thước có thể làm tăng thất thoát hơi và ảnh hưởng đến đặc tính hoạt động của thiết bị.

Lưới lọc (Filter/Strainer)

Lưới lọc là bộ phận dùng để giữ lại các hạt rắn, cặn bẩn và mảnh rỉ sét có trong đường ống. Bộ phận này có thể được tích hợp trong một số thiết kế hoặc lắp riêng ở phía trước cửa vào của bẫy hơi.

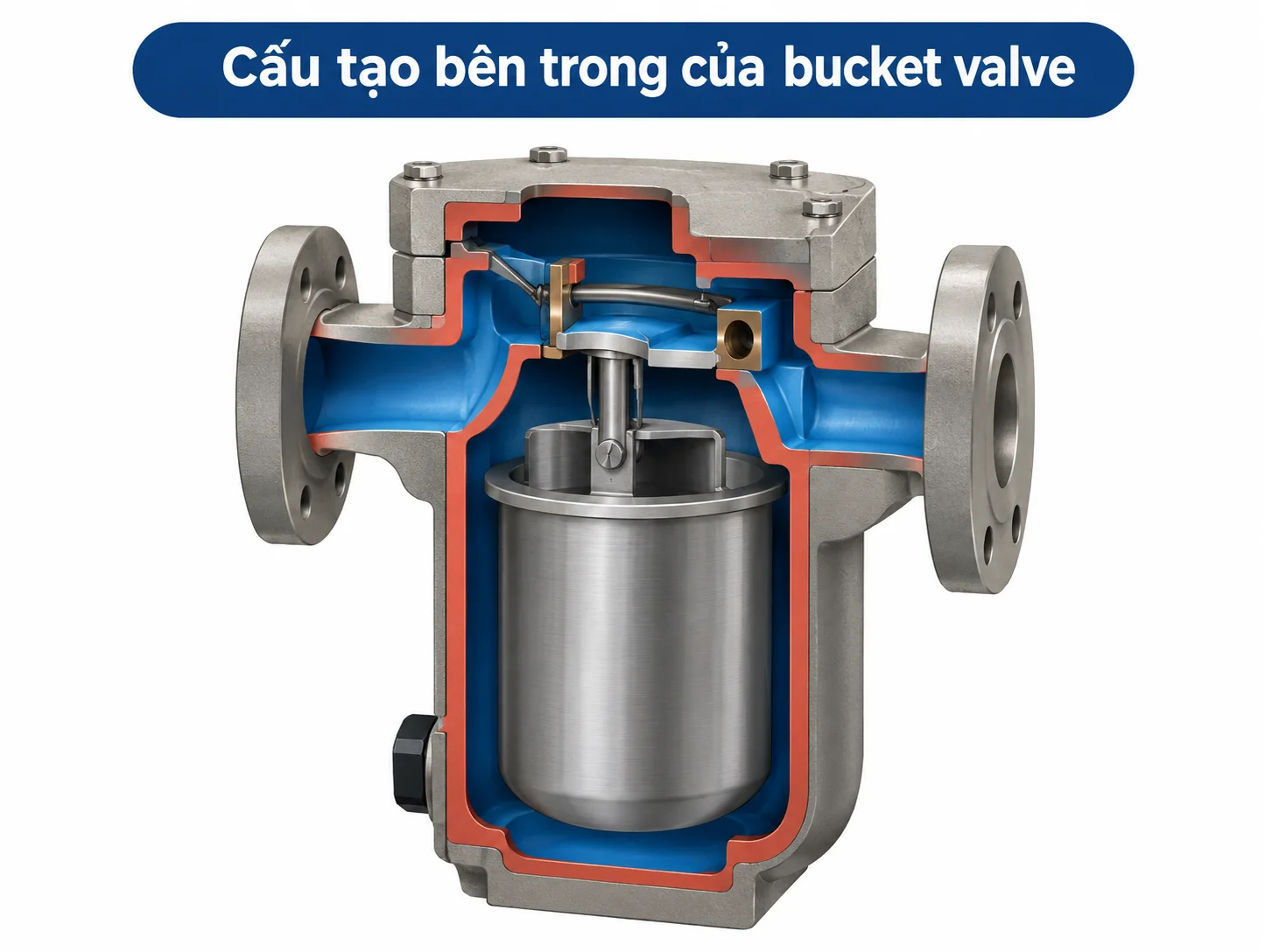

Cấu tạo của bucket valve

Lưới lọc thường được chế tạo từ kim loại, có các lỗ hoặc khe đủ nhỏ để giữ lại tạp chất có kích thước phù hợp. Một số thiết kế sử dụng dạng lưới hình trụ hoặc phần tử lọc có thể tháo ra vệ sinh.

Kích thước mắt lưới cần đáp ứng yêu cầu bảo vệ thiết bị nhưng không gây cản trở quá mức cho dòng nước ngưng.

Chức năng của lưới lọc

Trong hệ thống hơi, cặn bẩn có thể làm kẹt cơ cấu đòn bẩy, gây tắc cửa xả hoặc làm xước bề mặt ghế van. Lưới lọc giúp giảm nguy cơ những hạt rắn này đi vào bên trong bẫy hơi.

Tuy nhiên, lưới lọc không loại bỏ được mọi dạng tạp chất và vẫn cần vệ sinh định kỳ. Nếu lưới bị tắc, lưu lượng nước ngưng đi vào bẫy có thể giảm, khiến nước ngưng tích tụ ở thiết bị sử dụng hơi.

Mối liên hệ giữa các bộ phận trong quá trình vận hành

Các bộ phận của Bucket Steam Trap không hoạt động riêng lẻ mà phối hợp theo một chu trình cơ học liên tục.

Khi nước ngưng đi vào thân van, lượng chất lỏng xung quanh gầu tạo lực nổi nhất định. Nếu hơi đi vào và được giữ trong gầu, lực nổi tăng lên khiến gầu nổi. Chuyển động này được truyền qua đòn bẩy đến trục và cụm van, đưa đĩa van về vị trí đóng.

Khi hơi trong gầu ngưng tụ hoặc thoát dần qua lỗ nhỏ, nước ngưng có thể đi vào gầu làm lực nổi giảm. Gầu chìm xuống, cơ cấu đòn bẩy tác động để mở cửa xả. Nước ngưng được đẩy ra ngoài nhờ chênh lệch áp suất giữa hệ thống và đường hồi.

Sau khi nước ngưng được xả, hơi tiếp tục đi vào và chu kỳ lặp lại. Thân van duy trì khoang làm việc kín, lưới lọc hạn chế cặn bẩn, còn ghế van và đĩa van phối hợp để kiểm soát đường xả.

Sự phối hợp chính xác giữa các chi tiết giúp bẫy hơi gầu đảo thực hiện chức năng thoát nước ngưng mà không cần nguồn điều khiển điện trong chu trình cơ bản.

Lưu ý khi bảo dưỡng các bộ phận của Bucket Valve

Để duy trì hiệu suất làm việc, người sử dụng cần kiểm tra thiết bị định kỳ theo điều kiện vận hành và khuyến nghị của nhà sản xuất.

• Thân van và nắp van: Kiểm tra dấu hiệu ăn mòn, nứt, rò rỉ tại mối ghép và kết nối đường ống.

• Gầu đảo: Kiểm tra tình trạng biến dạng, bám cặn và khả năng di chuyển tự do.

• Cơ cấu đòn bẩy: Quan sát độ mòn của chốt, khớp nối và dấu hiệu kẹt cơ cấu.

• Trục van, đĩa van và ghế van: Kiểm tra tình trạng mài mòn, cặn bẩn và khả năng làm kín.

• Lỗ thoát khí: Đảm bảo không bị tắc và không tự ý thay đổi kích thước.

• Lưới lọc: Vệ sinh khi cần thiết để hạn chế tình trạng tắc nghẽn.

Trước khi tháo kiểm tra hoặc bảo dưỡng, cần cô lập bẫy hơi khỏi hệ thống, giảm áp và để thiết bị nguội đến mức an toàn. Hơi nước có nhiệt độ cao có thể gây bỏng nghiêm trọng, vì vậy việc bảo dưỡng cần do người có chuyên môn thực hiện theo quy trình an toàn.

Kết luận

Cấu tạo Bucket Valve, hay bẫy hơi gầu đảo, gồm nhiều bộ phận phối hợp với nhau để tự động xả nước ngưng và hạn chế thất thoát hơi nóng. Trong đó, thân van và nắp van đảm nhiệm chức năng bảo vệ, gầu đảo phát hiện sự thay đổi trạng thái hơi và nước ngưng, cơ cấu đòn bẩy truyền chuyển động, còn trục van, đĩa van và ghế van trực tiếp kiểm soát cửa xả.

Bên cạnh đó, lỗ thoát khí hỗ trợ quá trình thoát khí theo thiết kế, trong khi lưới lọc giúp hạn chế cặn bẩn làm ảnh hưởng đến cơ cấu bên trong. Hiểu rõ chức năng từng chi tiết sẽ giúp người dùng lựa chọn đúng thiết bị, phát hiện sự cố sớm và thực hiện bảo dưỡng hiệu quả.

Khi lựa chọn Bucket Steam Trap cho hệ thống công nghiệp, cần xem xét áp suất, nhiệt độ, chênh lệch áp suất, lưu lượng nước ngưng và khả năng tương thích với đường ống. Việc sử dụng đúng chủng loại kết hợp với kiểm tra định kỳ sẽ góp phần nâng cao độ tin cậy và hiệu quả năng lượng của hệ thống hơi.
