Van 2 chiều D50 là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Van 2 chiều D50 là thiết bị được sử dụng phổ biến trong các hệ thống đường ống cấp thoát nước, nhà máy sản xuất và công trình công nghiệp. Sản phẩm có nhiệm vụ đóng, mở hoặc kiểm soát dòng lưu chất đi qua đường ống, giúp quá trình vận hành diễn ra thuận tiện và an toàn hơn. Tuy nhiên, trên thị trường có nhiều loại van kích thước D50 với thiết kế, vật liệu và phương thức vận hành khác nhau. Việc hiểu rõ đặc điểm của từng loại sẽ giúp người dùng lựa chọn được sản phẩm phù hợp với nhu cầu thực tế.

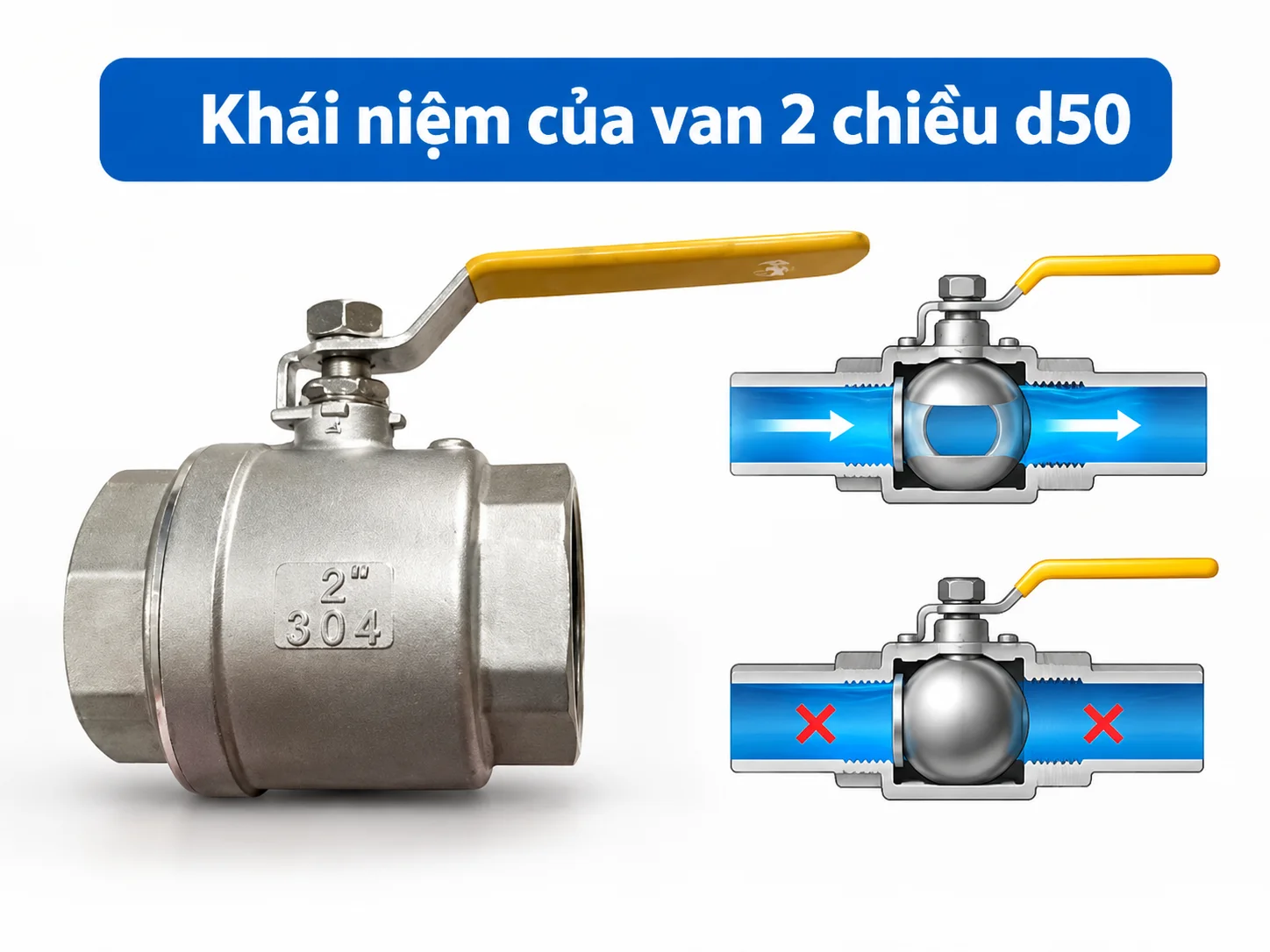

Van 2 chiều D50 là gì?

Van 2 chiều D50 là cách gọi thường dùng để chỉ các loại van có kích thước kết nối khoảng 50 mm, được lắp đặt trên đường ống nhằm kiểm soát dòng chảy. Trong thực tế, D50 có thể được hiểu là đường kính khoảng 50 mm, trong khi DN50 là kích thước đường kính danh nghĩa theo tiêu chuẩn đường ống.

Với hệ thống ống thép hoặc ống inox thông dụng, van DN50 thường tương ứng với kích thước danh nghĩa 2 inch. Đường kính ngoài của ống thép DN50 phổ biến vào khoảng 60,3 mm, nhưng kích thước thực tế có thể thay đổi tùy vật liệu và tiêu chuẩn sản xuất.

Về chức năng, van thường được sử dụng để đóng hoặc mở dòng nước, khí, hơi và một số loại chất lỏng khác. Tùy theo thiết kế, van cũng có thể hỗ trợ điều tiết lưu lượng hoặc ngăn dòng chảy theo cơ chế riêng.

Cần lưu ý rằng thuật ngữ “van 2 chiều” đôi khi được dùng để mô tả van có hai cửa kết nối hoặc van đóng mở hai trạng thái. Hai cách gọi này không hoàn toàn giống nhau. Nếu muốn lựa chọn chính xác, người mua nên xác định rõ loại van, chẳng hạn như van bi, van cổng, van bướm hoặc van điện từ 2/2.

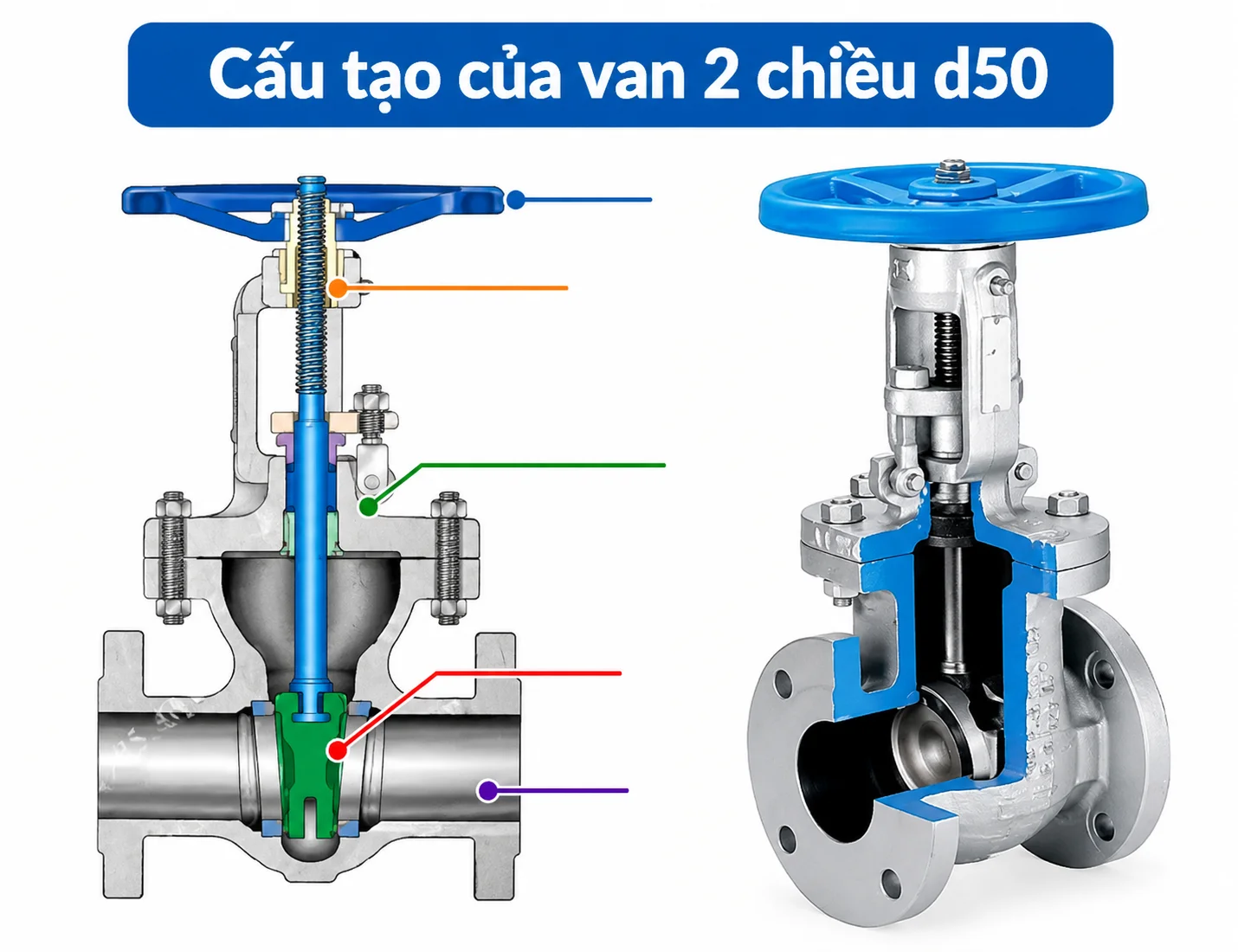

Cấu tạo chung của van 2 chiều D50

Cấu tạo của van 2 chiều D50 phụ thuộc vào từng dòng sản phẩm. Tuy nhiên, phần lớn các loại van cơ học đều có những bộ phận cơ bản dưới đây.

Thân van

Thân van là bộ phận bên ngoài, tạo thành khoang dẫn lưu chất và chịu áp lực trong quá trình vận hành. Hai đầu thân van được thiết kế để kết nối với đường ống thông qua mặt bích, ren hoặc phương pháp kết nối phù hợp.

Thân van có thể được sản xuất từ đồng, gang, thép, inox hoặc nhựa kỹ thuật. Mỗi vật liệu có đặc điểm riêng về độ bền, khả năng chống ăn mòn và điều kiện làm việc.

Ví dụ, van gang thường xuất hiện trong hệ thống cấp thoát nước; van inox phù hợp với nhiều môi trường cần khả năng chống ăn mòn; còn van đồng thường được sử dụng trong một số hệ thống nước dân dụng và đường ống kích thước nhỏ.

Bộ phận đóng mở

Đây là bộ phận trực tiếp kiểm soát dòng lưu chất đi qua van. Tùy chủng loại, bộ phận này có thể là viên bi khoan lỗ, đĩa van hoặc cửa van dạng tấm.

Ở van bi, viên bi xoay để mở hoặc chặn đường dẫn. Với van bướm, đĩa van xoay quanh trục để thay đổi tiết diện dòng chảy. Trong khi đó, van cổng sử dụng cửa van chuyển động lên xuống để đóng hoặc mở đường ống.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ bộ phận điều khiển đến cơ cấu đóng mở. Bộ phận này thường được chế tạo từ kim loại có độ bền phù hợp nhằm chịu được lực tác động trong quá trình vận hành.

Ở một số dòng van, trục van còn được thiết kế để hạn chế rò rỉ tại vị trí tiếp xúc với thân van.

Bộ phận điều khiển

Bộ phận điều khiển giúp người sử dụng thao tác đóng mở van. Các dạng phổ biến gồm tay gạt, vô lăng, bộ truyền động điện và bộ truyền động khí nén.

Van tay gạt có thao tác nhanh, dễ sử dụng và thường gặp ở van bi hoặc van bướm kích thước phù hợp. Van tay quay thích hợp với một số thiết kế van cổng. Trong khi đó, van điều khiển điện hoặc khí nén phù hợp với hệ thống tự động hóa, nơi cần điều khiển từ xa hoặc vận hành theo tín hiệu.

Gioăng làm kín

Gioăng làm kín giúp hạn chế rò rỉ lưu chất tại các vị trí ghép nối hoặc giữa bộ phận đóng mở và bề mặt làm kín.

Vật liệu gioăng thường gặp gồm EPDM, NBR và PTFE. Việc lựa chọn cần căn cứ vào loại lưu chất, nhiệt độ, áp suất và yêu cầu vệ sinh của hệ thống.

Nguyên lý hoạt động của van 2 chiều D50

Nguyên lý hoạt động của van 2 chiều D50 được xác định bởi cấu tạo của từng loại van. Nhìn chung, thiết bị vận hành bằng cách thay đổi vị trí của bộ phận đóng mở để cho phép hoặc ngăn dòng lưu chất đi qua.

Nguyên lý của van bi D50

Van bi sử dụng một viên bi có lỗ xuyên qua tâm. Khi lỗ của viên bi nằm cùng hướng với đường ống, lưu chất có thể đi qua van. Khi xoay viên bi khoảng 90 độ để lỗ nằm vuông góc với hướng dòng chảy, van chuyển sang trạng thái đóng.

Ưu điểm của van bi là thao tác nhanh, kết cấu tương đối gọn và khả năng đóng kín tốt khi được lựa chọn đúng thông số kỹ thuật.

Nguyên lý của van cổng D50

Van cổng hoạt động bằng cách nâng hoặc hạ cửa van bên trong thân. Khi cửa van được nâng lên khỏi đường dẫn, lưu chất có thể đi qua. Khi cửa van hạ xuống vị trí đóng, dòng chảy bị ngăn lại.

Loại van này thường được sử dụng trong các hệ thống cần đóng mở đường ống. Với thiết kế phù hợp, van cổng có thể hạn chế cản trở dòng chảy khi mở hoàn toàn.

Nguyên lý của van bướm D50

Van bướm sử dụng một đĩa van được gắn với trục. Khi người vận hành xoay tay gạt hoặc bộ truyền động, đĩa van thay đổi góc so với hướng dòng chảy.

Đĩa van nằm gần song song với hướng dòng chảy khi mở và xoay về vị trí gần vuông góc khi đóng. Một số thiết kế cho phép điều tiết lưu lượng, nhưng cần tuân thủ khuyến nghị của nhà sản xuất để tránh gây rung động hoặc mài mòn.

Các loại van 2 chiều D50 phổ biến hiện nay

Trên thị trường, van D50 có nhiều kiểu thiết kế khác nhau nhằm đáp ứng điều kiện vận hành của từng hệ thống.

Van bi D50

Van bi D50 có khả năng đóng mở nhanh và thường sử dụng tay gạt hoặc bộ truyền động. Sản phẩm phù hợp với các tuyến ống cần thao tác thường xuyên, chẳng hạn như đường cấp nước, đường dẫn chất lỏng và một số hệ thống công nghiệp.

Khi lựa chọn, cần quan tâm đến vật liệu thân van, vật liệu bi, gioăng làm kín và áp suất làm việc.

Van cổng DN50

Van cổng DN50 thường được lắp tại các tuyến ống cấp nước, mạng lưới phân phối nước hoặc một số hệ thống công nghiệp. Thiết kế cửa van nâng hạ giúp đóng mở đường ống theo phương thức riêng của van cổng.

Loại van này thích hợp với nhiệm vụ đóng mở hoàn toàn hơn là điều tiết lưu lượng liên tục.

Van bướm DN50

Van bướm DN50 có kết cấu tương đối gọn, trọng lượng thường thấp hơn một số loại van có cùng kích thước và thuận tiện khi lắp đặt trong không gian hạn chế.

Tùy thiết kế, van có thể sử dụng tay gạt, tay quay hoặc bộ truyền động. Người dùng cần kiểm tra kiểu kết nối, vật liệu đĩa van và khả năng tương thích với môi chất.

Van điện từ 2 chiều D50

Van điện từ sử dụng cuộn coil để điều khiển cơ cấu đóng mở theo nguyên lý điện từ. Dòng sản phẩm này phù hợp với hệ thống tự động hóa cần kiểm soát dòng lưu chất bằng tín hiệu điện.

Tuy nhiên, không phải mọi van điện từ đều có kích thước DN50 hoặc phù hợp với mọi loại môi chất. Cần kiểm tra kích thước cổng, áp suất chênh lệch yêu cầu, điện áp coil và giới hạn nhiệt độ trước khi lựa chọn.

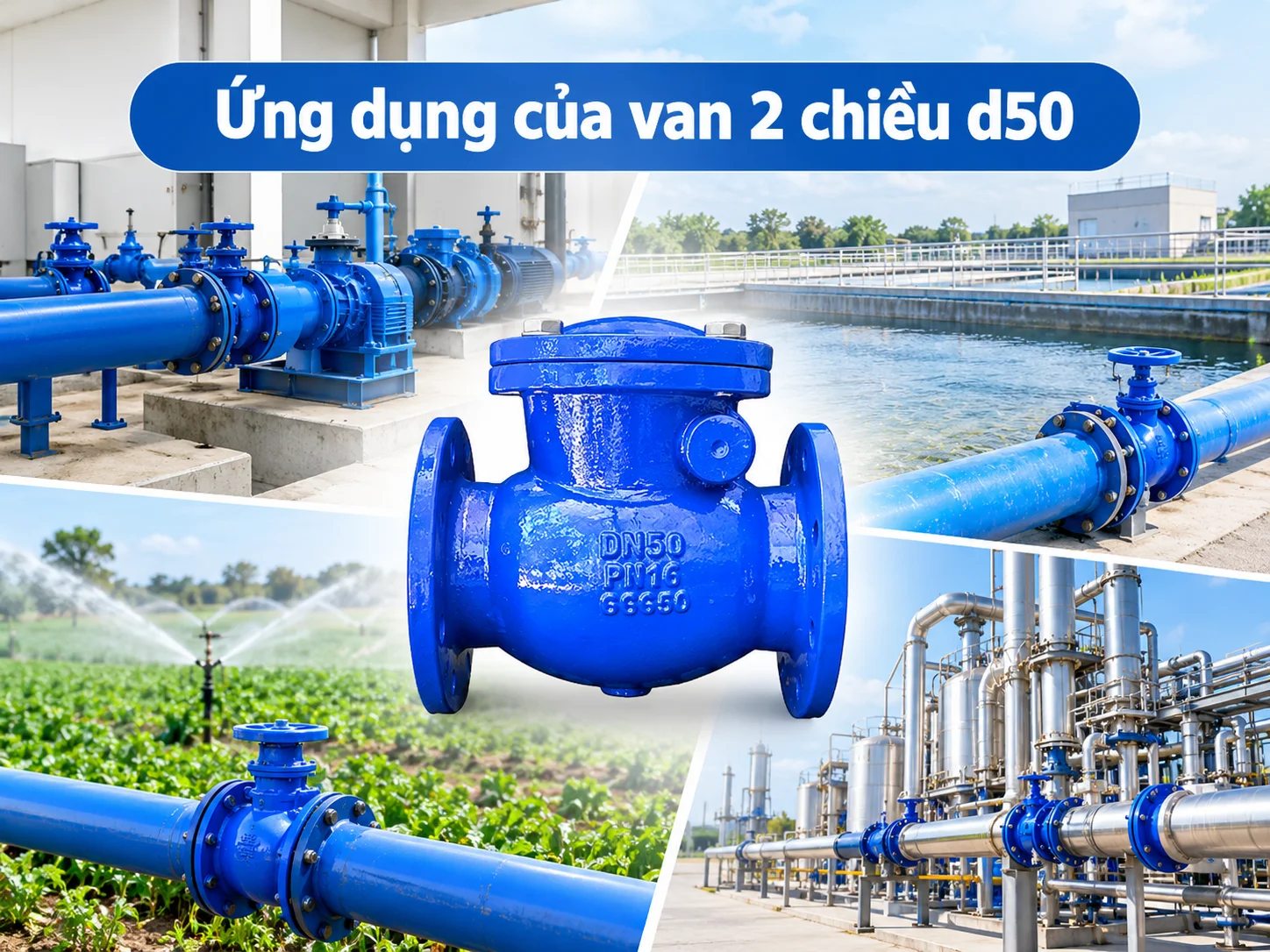

Ứng dụng của van 2 chiều D50 trong thực tế

Nhờ có kích thước kết nối phổ biến và nhiều lựa chọn về vật liệu, van D50 được sử dụng trong nhiều lĩnh vực khác nhau.

Hệ thống cấp thoát nước van 2 chiều d50

Van D50 có thể được lắp trên đường ống cấp nước cho tòa nhà, nhà xưởng, khu dân cư và công trình thương mại. Thiết bị giúp cô lập từng đoạn ống khi cần sửa chữa, bảo dưỡng hoặc thay thế thiết bị.

Trong hệ thống thoát nước, cần lựa chọn loại van có khả năng làm việc phù hợp với đặc tính của dòng nước và chất rắn có thể xuất hiện trong đường ống.

Hệ thống phòng cháy chữa cháy

Một số loại van có kích thước DN50 được sử dụng tại các nhánh đường ống thuộc hệ thống phòng cháy chữa cháy. Tuy nhiên, van phải đáp ứng tiêu chuẩn thiết kế, yêu cầu áp suất và quy định nghiệm thu của hệ thống PCCC. Không nên lựa chọn chỉ dựa trên kích thước danh nghĩa.

Nhà máy sản xuất và khu công nghiệp

Trong nhà máy, van D50 có thể xuất hiện trên các đường ống dẫn nước làm mát, nước kỹ thuật, khí nén hoặc một số chất lỏng phục vụ sản xuất.

Tùy môi chất, người sử dụng cần chọn thân van, gioăng và bộ phận đóng mở có khả năng chịu nhiệt, chịu áp và chống ăn mòn phù hợp.

Hệ thống xử lý nước

Van D50 được sử dụng để kiểm soát dòng nước tại các công đoạn lọc, phân phối và xử lý. Đối với nước có hóa chất hoặc tính ăn mòn cao, vật liệu van phải tương thích với thành phần hóa học của lưu chất.

Hệ thống hơi và khí nén

Một số loại van D50 được dùng để đóng mở đường dẫn khí hoặc hơi trong nhà máy. Tuy nhiên, không phải van nước thông thường nào cũng phù hợp với hơi nóng hoặc khí nén. Cần kiểm tra rõ giới hạn áp suất, nhiệt độ và chứng nhận sử dụng của sản phẩm.

Cách lựa chọn van hchiều D50 phù hợp

Để lựa chọn van phù hợp, người mua nên kiểm tra các yếu tố sau:

Thứ nhất, xác định đúng kích thước đường ống. Cần phân biệt D50, DN50 và đường kính ngoài thực tế. Đồng thời, kiểm tra tiêu chuẩn ren, mặt bích hoặc kiểu kết nối để tránh sai lệch khi lắp đặt.

Thứ hai, chọn đúng chủng loại van. Van bi phù hợp với nhu cầu đóng mở nhanh; van cổng phù hợp với nhiệm vụ cô lập tuyến ống; van bướm thích hợp với một số hệ thống cần thiết kế gọn; van điện từ được cân nhắc khi cần tự động hóa.

Thứ ba, kiểm tra vật liệu chế tạo. Van đồng, gang, thép, inox hoặc nhựa có những giới hạn sử dụng khác nhau. Vật liệu phải phù hợp với lưu chất và môi trường lắp đặt.

Thứ tư, kiểm tra áp suất và nhiệt độ. Không nên chọn van chỉ dựa trên kích thước DN50. Cần đối chiếu áp suất làm việc, nhiệt độ tối đa và điều kiện vận hành thực tế với thông số do nhà sản xuất công bố.

Thứ năm, xem xét phương thức điều khiển. Tùy nhu cầu, có thể lựa chọn tay gạt, tay quay, bộ điều khiển điện hoặc khí nén. Với hệ thống tự động, cần kiểm tra thêm tín hiệu điều khiển và yêu cầu cấp nguồn.

Thứ sáu, lựa chọn nhà cung cấp đáng tin cậy. Nên ưu tiên đơn vị cung cấp thông số kỹ thuật rõ ràng, nguồn gốc sản phẩm minh bạch, chính sách bảo hành và hỗ trợ kỹ thuật phù hợp.

Hướng dẫn lắp đặt và bảo dưỡng van D50

Trước khi lắp đặt, cần ngắt dòng lưu chất, xả áp và bảo đảm đường ống ở trạng thái an toàn. Kiểm tra kích thước kết nối, tình trạng bề mặt làm kín và chiều lắp đặt theo hướng dẫn của nhà sản xuất.

Trong quá trình lắp, không nên dùng lực quá mức lên thân van hoặc bộ phận điều khiển. Với van mặt bích, cần căn chỉnh hai mặt bích, bố trí gioăng đúng vị trí và siết bu lông đều lực. Với van ren, cần sử dụng phương pháp làm kín phù hợp và tránh siết quá chặt gây hư hỏng mối nối.

Sau khi hoàn tất, tiến hành kiểm tra rò rỉ và thử đóng mở trong điều kiện được kiểm soát. Đối với hệ thống áp suất cao, hơi nóng hoặc môi chất nguy hiểm, cần tuân thủ quy trình an toàn chuyên ngành.

Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng gioăng, độ kín, khả năng đóng mở và dấu hiệu ăn mòn. Nếu phát hiện van bị kẹt, rò rỉ hoặc khó vận hành, cần xác định nguyên nhân trước khi sửa chữa hoặc thay thế.

Kết luận

Van hai chiều D50 là cách gọi phổ biến của nhóm van dùng để kiểm soát dòng lưu chất trên đường ống có kích thước kết nối tương ứng. Sản phẩm có nhiều loại như van bi, van cổng, van bướm và van điện từ, mỗi loại có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng riêng.

Để lựa chọn đúng van D50, người dùng cần xác định chính xác kích thước đường ống, chủng loại van, vật liệu, áp suất, nhiệt độ và môi chất làm việc. Việc lựa chọn đúng thông số kết hợp với lắp đặt và bảo dưỡng định kỳ sẽ giúp hệ thống vận hành ổn định, hạn chế rò rỉ và giảm chi phí sửa chữa trong thời gian dài.
