Nguyên lý hoạt động của van bi điều khiển và cách kiểm soát dòng chảy tự động

Van điều khiển là thiết bị quan trọng trong các hệ thống đường ống công nghiệp hiện đại, đặc biệt tại những nhà máy cần tự động hóa quá trình đóng mở và kiểm soát lưu lượng. Thay vì sử dụng tay gạt hoặc tay quay như van bi thông thường, sản phẩm được tích hợp bộ truyền động điện hoặc khí nén để thực hiện thao tác theo tín hiệu điều khiển. Nhờ đó, người vận hành có thể kiểm soát dòng lưu chất từ xa, giảm sự can thiệp thủ công và nâng cao hiệu quả hoạt động của toàn hệ thống.

Vậy nguyên lý hoạt động của van điều khiển như thế nào? Thiết bị kiểm soát dòng chảy tự động bằng cách nào và nên lựa chọn loại van nào cho từng nhu cầu sử dụng? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

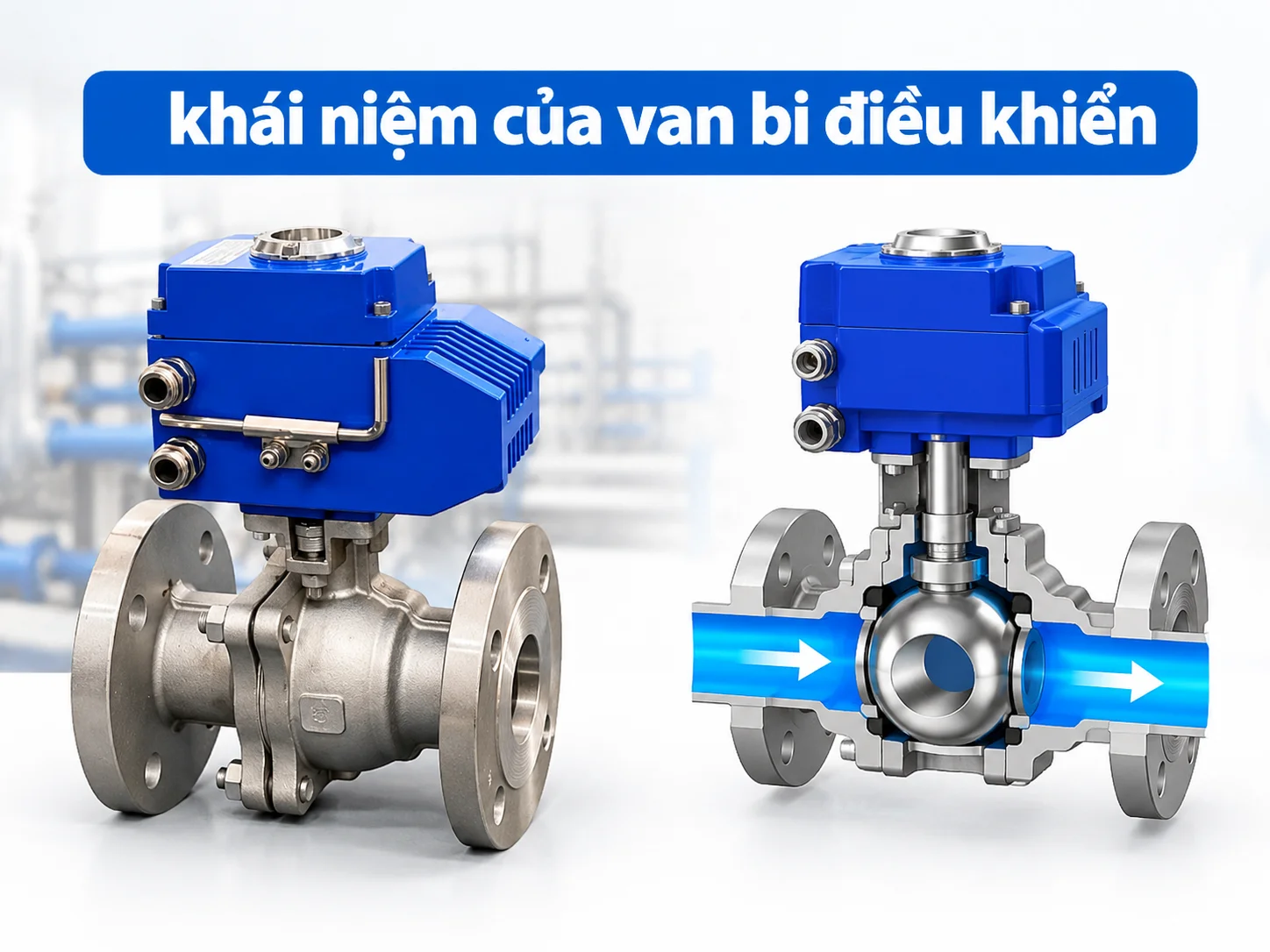

Van bi điều khiển là gì?

Van điều khiển là loại van công nghiệp sử dụng một viên bi có lỗ rỗng xuyên qua tâm để đóng, mở hoặc điều tiết dòng lưu chất trong đường ống. Điểm khác biệt của thiết bị so với van bi vận hành thủ công là được trang bị thêm bộ truyền động, thường sử dụng điện hoặc khí nén để điều khiển chuyển động của bi van.

Khi nhận được tín hiệu vận hành, bộ truyền động tạo mô-men xoắn làm quay trục van và viên bi bên trong thân van. Tùy theo vị trí của lỗ rỗng trên viên bi, dòng nước, khí, dầu hoặc các loại lưu chất phù hợp sẽ được cho phép đi qua hoặc bị chặn lại.

Hiện nay, van điều khiển được sử dụng trong nhiều lĩnh vực như cấp thoát nước, xử lý nước, sản xuất thực phẩm, hóa chất, hệ thống HVAC và dây chuyền tự động hóa công nghiệp.

Xét theo phương thức vận hành, sản phẩm phổ biến với hai dòng chính là van điều khiển điện và van điều khiển khí nén. Ngoài ra, tùy cấu hình bộ truyền động, van có thể hoạt động theo chế độ đóng mở hoàn toàn hoặc điều tiết lưu lượng theo tín hiệu điều khiển.

Cấu tạo cơ bản của van bi điều khiển

Để hiểu rõ nguyên lý hoạt động, trước tiên cần nắm được các bộ phận chính cấu thành thiết bị.

Thân van bi

Thân van là bộ phận bao bọc cơ cấu đóng mở bên trong, đồng thời tạo đường dẫn cho lưu chất đi qua. Tùy môi trường sử dụng, thân van có thể được chế tạo từ đồng, inox, thép hoặc nhựa kỹ thuật.

Việc lựa chọn vật liệu cần căn cứ vào áp suất, nhiệt độ, đặc tính hóa học của lưu chất và điều kiện làm việc thực tế.

Bi van

Bi van là bộ phận trực tiếp kiểm soát dòng chảy. Bộ phận này có dạng hình cầu với một lỗ xuyên tâm. Khi lỗ nằm cùng hướng với đường ống, lưu chất có thể đi qua. Khi lỗ xoay sang vị trí vuông góc với đường ống, dòng chảy bị chặn lại.

Trục van

Trục van kết nối bi van với bộ truyền động, có nhiệm vụ truyền chuyển động quay từ bộ điều khiển đến viên bi. Trục thường được thiết kế để chịu lực xoắn và phối hợp với hệ thống làm kín nhằm hạn chế rò rỉ.

Bộ truyền động

Bộ truyền động là bộ phận tạo lực để vận hành van tự động. Hai loại thường gặp gồm bộ truyền động điện sử dụng động cơ và bộ truyền động khí nén sử dụng áp lực khí để tạo chuyển động.

Tùy thiết kế, bộ truyền động có thể tích hợp công tắc hành trình, bộ định vị, bộ phản hồi vị trí hoặc các chức năng bảo vệ.

Gioăng làm kín

Gioăng làm kín được bố trí tại các vị trí cần hạn chế rò rỉ, đặc biệt là khu vực tiếp xúc giữa bi van và bề mặt làm kín. Vật liệu thường gặp gồm PTFE, EPDM hoặc NBR, tùy loại van và môi trường sử dụng

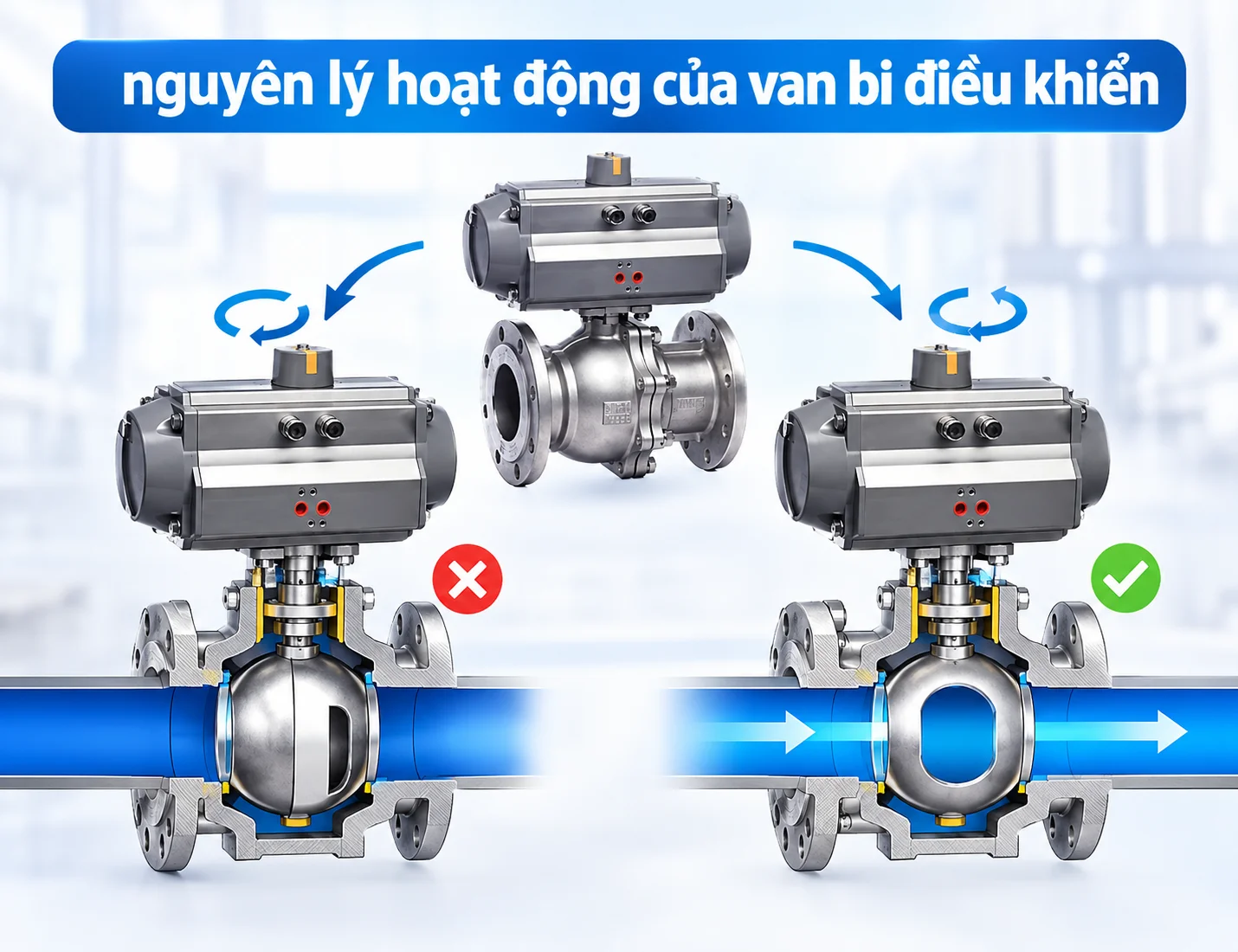

Nguyên lý hoạt động của van bi điều khiển

Nguyên lý hoạt động của van điều khiển dựa trên chuyển động quay của viên bi bên trong thân van. Bộ truyền động tiếp nhận tín hiệu điều khiển, tạo lực xoay trục van và đưa bi đến vị trí yêu cầu.

Khi van ở trạng thái mở

Khi hệ thống phát lệnh mở, bộ truyền động tác động lên trục van để xoay viên bi đến vị trí mở. Với van bi đóng mở góc 90 độ thông dụng, lỗ rỗng của viên bi nằm gần trùng với hướng dòng chảy trong đường ống.

Lúc này, lưu chất đi qua lỗ bi và tiếp tục di chuyển đến các thiết bị phía sau. Khi van được mở hoàn toàn, tiết diện dòng chảy có thể gần tương đương tiết diện đường dẫn bên trong van, tùy thiết kế.

Khi van ở trạng thái đóng

Khi nhận lệnh đóng, bộ truyền động xoay trục van về vị trí đóng. Lỗ rỗng của viên bi chuyển sang hướng gần vuông góc với dòng chảy, khiến đường dẫn bị chặn.

Bề mặt bi tiếp xúc với gioăng làm kín, tạo khả năng ngăn lưu chất đi qua khi van đáp ứng đúng yêu cầu kỹ thuật. Hiệu quả làm kín phụ thuộc vào thiết kế van, vật liệu gioăng, áp suất và tình trạng vận hành.

Quá trình chuyển đổi trạng thái

Trong quá trình chuyển từ mở sang đóng hoặc ngược lại, bộ truyền động kiểm soát góc quay của bi van. Với loại đóng mở ON/OFF, thiết bị thường đưa bi đến một trong hai vị trí cuối hành trình.

Đối với van điều tiết, bộ truyền động có thể giữ bi ở những vị trí trung gian để thay đổi tiết diện dòng chảy. Tuy nhiên, khả năng điều tiết chính xác còn phụ thuộc vào đặc tính dòng chảy của van, cấu tạo lỗ bi và bộ định vị đi kèm.

Cách van điều khiển kiểm soát dòng chảy tự động

Van điều khiển có thể vận hành tự động theo nhiều phương thức khác nhau. Trong thực tế, hai chế độ thường được quan tâm là đóng mở hoàn toàn và điều tiết lưu lượng.

Chế độ ON/OFF

Ở chế độ ON/OFF, van chỉ được yêu cầu hoạt động tại hai trạng thái chính: mở hoàn toàn hoặc đóng hoàn toàn.

Khi nhận lệnh mở, bộ truyền động đưa bi van về vị trí mở. Khi nhận lệnh đóng, bộ truyền động xoay bi về vị trí chặn dòng chảy.

Chế độ này phù hợp với các hệ thống cần cấp hoặc ngắt lưu chất theo chu kỳ, chẳng hạn như đường cấp nước, dây chuyền rửa tự động, hệ thống phân phối khí và một số quy trình sản xuất.

Ưu điểm của phương thức ON/OFF là cấu hình điều khiển tương đối đơn giản, dễ tích hợp vào tủ điện hoặc bộ điều khiển trung tâm. Tuy nhiên, van không tự động duy trì một mức lưu lượng cụ thể chỉ bằng lệnh mở hoặc đóng.

Chế độ điều tiết tuyến tính van bi điều khiển

Với chế độ điều tiết, van được điều khiển để thay đổi vị trí mở theo yêu cầu của hệ thống. Bộ truyền động có thể nhận tín hiệu điều khiển tương tự như 4–20 mA hoặc 0–10 V nếu được trang bị chức năng tương thích.

Ví dụ, khi lưu lượng thực tế thấp hơn mức cài đặt, bộ điều khiển có thể yêu cầu van mở thêm. Ngược lại, khi lưu lượng vượt mức mục tiêu, van được điều chỉnh về vị trí hạn chế dòng chảy.

Cần lưu ý rằng góc mở của bi van không nhất thiết tỷ lệ tuyến tính với lưu lượng thực tế. Mối quan hệ này còn phụ thuộc vào đặc tính van, chênh lệch áp suất và điều kiện đường ống. Vì vậy, nếu yêu cầu kiểm soát chính xác, cần lựa chọn van và bộ truyền động có khả năng điều tiết phù hợp.

Phân biệt van điều khiển điện và van điều khiển khí nén

Hai dòng van này đều có thể tự động hóa quá trình đóng mở nhưng khác nhau về nguồn năng lượng, tốc độ vận hành và yêu cầu lắp đặt.

Van bi điều khiển điện phù hợp với các hệ thống cần vận hành từ xa mà không có sẵn nguồn khí nén. Tốc độ đóng mở phụ thuộc vào công suất và loại bộ truyền động, không phải mọi van điện đều có cùng thời gian vận hành.

Trong khi đó, van bi điều khiển khí nén thường được lựa chọn khi nhà máy có hệ thống khí nén trung tâm hoặc cần thao tác nhanh. Với môi trường có nguy cơ cháy nổ, cần đánh giá chứng nhận phù hợp của toàn bộ thiết bị và hệ thống lắp đặt; không nên mặc định mọi van khí nén đều an toàn trong mọi môi trường nguy hiểm.

Van điều khiển phối hợp với hệ thống PLC/DCS như thế nào?

Trong dây chuyền công nghiệp, van bi điều khiển có thể được tích hợp vào hệ thống điều khiển trung tâm như PLC hoặc DCS. Khi kết hợp với cảm biến và thiết bị đo, van trở thành một phần trong quy trình kiểm soát tự động.

Quá trình hoạt động có thể diễn ra theo các bước sau:

Bước 1: Thu thập dữ liệu. Cảm biến lưu lượng, áp suất hoặc nhiệt độ đo thông số thực tế của hệ thống và gửi tín hiệu về bộ điều khiển.

Bước 2: So sánh với giá trị cài đặt. PLC hoặc DCS đối chiếu dữ liệu nhận được với mức mục tiêu đã thiết lập.

Bước 3: Phát lệnh điều khiển. Dựa trên kết quả so sánh, bộ điều khiển gửi tín hiệu đến bộ truyền động để yêu cầu mở, đóng hoặc thay đổi vị trí van.

Bước 4: Phản hồi trạng thái. Nếu được trang bị công tắc hành trình hoặc bộ phản hồi vị trí, van có thể gửi thông tin về trạng thái vận hành để hệ thống giám sát.

Bước 5: Tiếp tục điều chỉnh. Trong hệ thống điều tiết có cấu hình phù hợp, bộ điều khiển tiếp tục cập nhật tín hiệu dựa trên dữ liệu mới, giúp duy trì thông số gần với giá trị cài đặt.

Không phải mọi van điều khiển đều có đầy đủ chức năng phản hồi và điều tiết. Những tính năng này phụ thuộc vào bộ truyền động, thiết bị đo và cấu hình điều khiển được sử dụng.

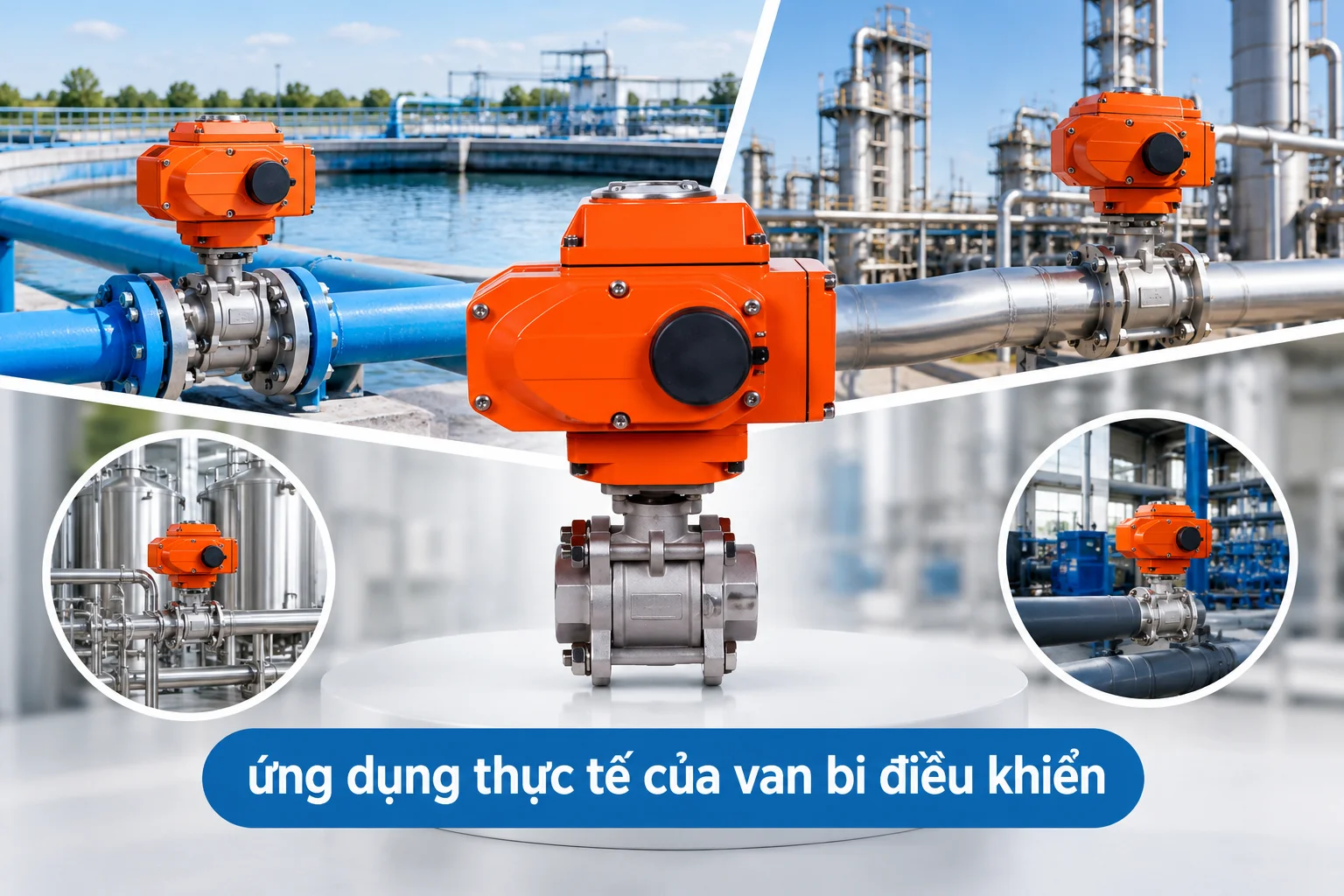

Ứng dụng thực tế của van điều khiển

Nhờ khả năng đóng mở tự động và dễ tích hợp vào hệ thống điều khiển, van bi điều khiển được sử dụng trong nhiều lĩnh vực.

• Hệ thống cấp thoát nước: Tự động đóng mở các nhánh đường ống, kiểm soát nguồn cấp cho bể chứa và thiết bị.

• Nhà máy thực phẩm và đồ uống: Điều khiển dòng nước hoặc một số chất lỏng trong quy trình sản xuất khi vật liệu van đáp ứng yêu cầu vệ sinh.

• Ngành hóa chất: Kiểm soát lưu chất có tính ăn mòn khi thân van và gioăng tương thích với môi chất.

• Hệ thống HVAC: Đóng mở hoặc điều tiết dòng nước trong các tuyến cấp nước nóng, nước lạnh theo cấu hình hệ thống.

• Dây chuyền sản xuất tự động: Phối hợp với PLC để thực hiện các chu kỳ cấp, ngắt hoặc chuyển hướng dòng lưu chất.

• Hệ thống khí nén và năng lượng: Kiểm soát một số tuyến khí hoặc lưu chất công nghiệp theo đúng thông số thiết kế.

Khi sử dụng trong từng lĩnh vực, cần xác định rõ áp suất, nhiệt độ, lưu lượng, vật liệu chế tạo và yêu cầu an toàn để lựa chọn sản phẩm phù hợp.

Lưu ý khi lựa chọn và sử dụng van điều khiển

Để van hoạt động ổn định, người dùng nên xem xét một số yếu tố quan trọng trước khi mua và lắp đặt.

Thứ nhất, xác định kích thước danh nghĩa và kiểu kết nối của van để tương thích với đường ống. Thứ hai, lựa chọn vật liệu thân van, bi van và gioăng làm kín phù hợp với lưu chất. Thứ ba, kiểm tra áp suất và nhiệt độ làm việc theo thông số của nhà sản xuất.

Bên cạnh đó, cần xác định van chỉ đóng mở ON/OFF hay phải điều tiết theo tín hiệu. Nếu cần điều tiết, phải chọn bộ truyền động có chức năng định vị phù hợp thay vì sử dụng loại chỉ hỗ trợ hai trạng thái.

Trong quá trình lắp đặt, cần bảo đảm nguồn điện hoặc khí nén đáp ứng yêu cầu kỹ thuật. Đường ống phải được căn chỉnh đúng, kết nối kín và có biện pháp bảo vệ thiết bị điều khiển trước các tác động từ môi trường. Việc kiểm tra định kỳ giúp phát hiện sớm tình trạng rò rỉ, kẹt bi, suy giảm gioăng hoặc lỗi bộ truyền động.

Kết luận

Nguyên lý hoạt động của van bi điều khiển dựa trên việc sử dụng bộ truyền động điện hoặc khí nén để xoay viên bi bên trong thân van, qua đó đóng mở hoặc điều tiết dòng lưu chất. Khi được tích hợp với cảm biến và hệ thống PLC/DCS, thiết bị có thể tham gia vào quy trình kiểm soát tự động, giúp giảm thao tác thủ công và nâng cao hiệu quả vận hành.

Tùy nhu cầu thực tế, người dùng có thể lựa chọn van bi điều khiển điện hoặc khí nén, loại ON/OFF hoặc loại điều tiết. Việc lựa chọn đúng chủng loại, vật liệu, thông số áp suất và chức năng điều khiển sẽ góp phần bảo đảm hệ thống hoạt động ổn định, an toàn và đáp ứng yêu cầu sản xuất lâu dài.
