20mm Valve Toàn Diện: Hướng Dẫn Lựa Chọn, Kỹ Thuật và Ứng Dụng Chuyên Sâu

Trong hệ thống đường ống công nghiệp và dân dụng hiện đại, việc kiểm soát dòng chảy chính xác là chìa khóa để vận hành an toàn và hiệu quả. Giữa vô vàn kích thước, 20 mm valve (hay van 20mm) là một trong những thiết bị phổ biến nhất, đóng vai trò huyết mạch trong việc điều tiết nước, khí, hơi và hóa chất. Bài viết này sẽ phân tích chi tiết từ cấu tạo, thông số kỹ thuật đến kinh nghiệm chọn mua giúp bạn tối ưu hóa hệ thống của mình.

20mm Valve là gì?

20mm valve là loại van công nghiệp hoặc dân dụng được thiết kế cho đường ống có kích thước danh nghĩa khoảng 20 mm, thường tương đương với kích thước DN20 hoặc 3/4 inch (rất phổ biến trong các hệ thống ống kẽm, ống đồng và ống nhựa uPVC/PPR).

Chức năng cốt lõi của thiết bị này là đóng mở, điều tiết và kiểm soát lưu chất đi qua ống. Chúng được ứng dụng linh hoạt trong nhiều môi trường làm việc khác nhau:

• Water (Nước cấp, nước thải, PCCC)

• Steam (Hơi nóng công nghiệp)

• Air (Hệ thống khí nén nhà xưởng)

• Oil (Dầu thủy lực, dầu truyền nhiệt)

• Gas (Khí gas dân dụng và công nghiệp)

• Chemicals (Hóa chất ăn mòn nhẹ đến mạnh).

Cấu tạo và nguyên lý hoạt động của 20 mm valve

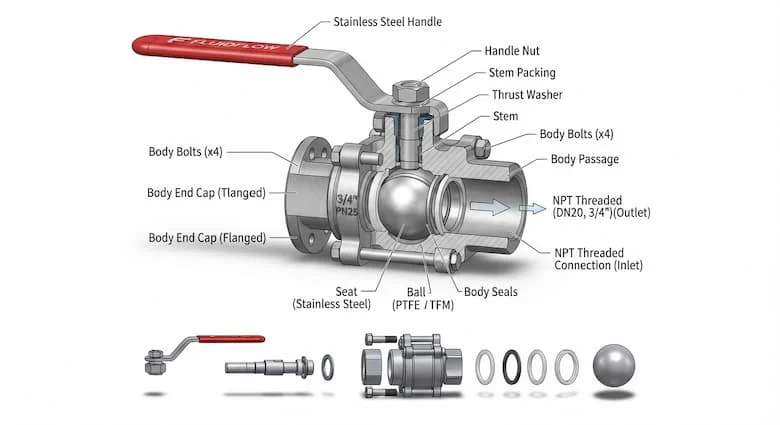

Cấu tạo chi tiết

Một chiếc 20 mm valve tiêu chuẩn được cấu thành từ nhiều bộ phận cơ bản, mỗi bộ phận đảm nhận một nhiệm vụ riêng biệt:

• Body (Thân van): Chịu áp lực chính của hệ thống, chứa các chi tiết bên trong.

• Bonnet (Nắp van): Cố định và bịt kín phần thân, giữ trục van đúng vị trí.

• Stem (Trục van): Truyền lực từ tay gạt/bộ truyền động xuống đĩa van.

• Handle/Actuator (Tay gạt/Bộ truyền động): Bộ phận tác động ngoại lực để vận hành van (thủ công hoặc tự động).

• Seat (Đế van): Bề mặt tiếp xúc với đĩa van để làm kín dòng chảy khi đóng.

• Seal (Gioăng làm kín): Ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

• Disc/Ball/Gate (Đĩa van/Bi van/Cửa van): Bộ phận trực tiếp chặn hoặc mở đường đi của lưu chất.

Nguyên lý hoạt động

Nguyên lý vận hành của van phụ thuộc vào thiết kế cơ học bên trong. Khi tác động vào tay quay hoặc actuator, trục van sẽ truyền chuyển động làm thay đổi góc mở của đĩa hoặc bi van so với dòng chảy. Độ mở này quyết định áp lực, lưu lượng và khả năng làm kín của hệ thống. Ví dụ, van bi dùng chuyển động xoay 90 độ của viên bi có lỗ xuyên tâm, trong khi van cổng sử dụng đĩa van nâng lên hạ xuống theo chiều dọc trục.

Các loại 20 mm valve phổ biến hiện nay

20mm Ball Valve (Van bi 20mm)

Đây là dòng van quốc dân với ưu điểm đóng mở nhanh (chỉ cần xoay 1/4 vòng) và tổn thất áp thấp do dòng chảy đi thẳng không bị cản trở nhiều.

• Ưu điểm: Vận hành nhẹ nhàng, độ kín cao, đa dạng chất liệu (đồng, inox, nhựa).

• Nhược điểm: Khả năng điều tiết lưu lượng ở mức trung bình, dễ bị xước gioăng nếu dòng chảy chứa cặn rắn.

20mm Gate Valve (Van cửa / Van cổng 20mm)

Thiết kế full bore (đường kính lỗ lưu thông bằng đường kính ống) giúp tối ưu hóa lưu lượng. Loại van này thường xuất hiện trong hệ thống cấp nước tổng hoặc PCCC khi cần mở hoàn toàn mà không làm giảm áp lực dòng chảy.

20mm Globe Valve (Van cầu 20mm)

Được thiết kế chuyên biệt cho việc điều tiết lưu lượng dòng chảy một cách chính xác. Cấu trúc đường nước đổi hướng bên trong thân van tạo ra độ cản lớn nhưng giúp kiểm soát lưu chất cực kỳ ổn định.

20mm Butterfly Valve (Van bướm 20mm)

Mặc dù kích thước nhỏ 20mm ít dùng van bướm hơn so với cỡ lớn, nhưng một số dòng kẹp bích mini vẫn được ưa chuộng nhờ ưu điểm gọn nhẹ và giá tốt.

20mm Check Valve (Van một chiều 20mm)

Đóng vai trò bảo vệ hệ thống bằng cách chống chảy ngược, ngăn ngừa hiện tượng búa nước làm hư hại máy bơm và đường ống.

Solenoid Valve 20mm (Van điện từ 20mm)

Sử dụng dòng điện (24V hoặc 220V) để điều khiển tự động việc đóng mở dòng nước hoặc khí nén, phù hợp cho các hệ thống tưới tự động hoặc dây chuyền công nghiệp.

Thông số kỹ thuật của 20 mm valve

Để đảm bảo van hoạt động bền bỉ, bạn cần nắm vững các thông số kỹ thuật cốt lõi được tổng hợp trong bảng dưới đây:

• Size (Kích thước): Tương đương ống phi 27mm ngoài (trong hệ đo lường thực tế của ống nhựa tại Việt Nam).

• Connection (Kết nối): Kiểu kết nối ren trong/ren ngoài phổ biến nhất cho kích thước 3/4 inch.

• Pressure (Áp suất định mức): PN16 là mức phổ thông cho dân dụng, PN25–PN40 dùng cho lò hơi và công nghiệp nặng.

• Temperature (Nhiệt độ): Gioăng PTFE chịu nhiệt tốt hơn cao su EPDM thông thường.

Vì sao cần chọn đúng van 20mm?

Việc lựa chọn thiết bị không chính xác không chỉ gây phiền toái trong vận hành mà còn tạo ra hệ lụy lớn về mặt tài chính. Nếu chọn sai 20 mm valve, hệ thống của bạn sẽ đối mặt với các vấn đề sau:

• Giảm lưu lượng: Van có thiết kế hẹp hoặc không chuẩn khiến lưu chất không đủ cung cấp cho thiết bị đầu cuối.

• Tăng tổn thất áp: Dòng chảy bị cản trở mạnh làm tụt áp suất trên toàn hệ thống đường ống.

• Rò rỉ: Lựa chọn sai vật liệu gioăng hoặc áp suất định mức thấp hơn thực tế dẫn đến xì gỉ lưu chất.

• Tuổi thọ thấp: Van bị ăn mòn hóa học hoặc sốc nhiệt làm nứt vỡ thân van chỉ sau thời gian ngắn.

• Chi phí bảo trì cao: Tần suất thay thế, sửa chữa liên tục làm gián đoạn dây chuyền sản xuất.

Việc phân tích kỹ lưỡng các yếu tố trên giúp nâng cao chỉ số E-E-A-T (Kinh nghiệm, Chuyên môn, Thẩm quyền, Độ tin cậy) cho cả hệ thống kỹ thuật lẫn quy trình mua sắm của doanh nghiệp.

So sánh 20mm Ball Valve, Gate Valve và Globe Valve

Để giúp bạn đưa ra quyết định nhanh chóng và chính xác, bảng so sánh trực quan dưới đây đánh giá các dòng van thông dụng nhất:

• Nên dùng Ball Valve khi: Cần đóng mở nhanh, hệ thống nước sinh hoạt, khí nén, yêu cầu độ kín tuyệt đối.

• Nên dùng Gate Valve khi: Cần lưu lượng thông thoáng tối đa, ít khi phải thao tác đóng mở ngắt quãng.

• Nên dùng Globe Valve khi: Cần điều tiết lưu lượng dòng chảy chính xác trong các hệ thống hơi nóng, hóa chất.

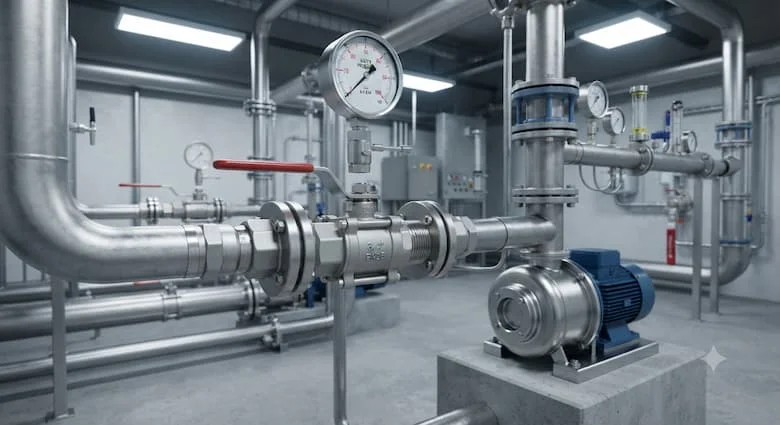

Ứng dụng của 20 mm valve trong thực tế

Kích thước nhỏ gọn giúp 20 mm valve có mặt trong hầu hết mọi lĩnh vực công nghiệp và đời sống:

• Hệ thống cấp nước (Water Supply): Lắp đặt tại các nhánh phân phối nước sinh hoạt hộ gia đình, đồng hồ nước và trạm bơm nhỏ nhằm cô lập khu vực khi cần sửa chữa.

• HVAC (Điều hòa không khí & thông gió): Kiểm soát dòng nước lạnh/nóng đi qua các FCU (Fan Coil Unit) hoặc đường ống giải nhiệt cục bộ.

• Fire Protection (Phòng cháy chữa cháy): Điều khiển đường ống nước nhánh phụ, tủ van cứu hỏa hoặc hệ thống bơm bù áp (jockey pump).

• Steam (Hơi công nghiệp): Kiểm soát hơi nóng áp lực cao tại các lò hơi mini, máy ủi công nghiệp, thiết bị sấy.

• Food & Pharmaceutical (Thực phẩm & Dược phẩm): Sử dụng van vi sinh bằng inox 316 để đảm bảo tiêu chuẩn an toàn vệ sinh không nhiễm khuẩn.

• Chemical (Hóa chất): Chống ăn mòn nhờ sử dụng van nhựa PVC/UPVC hoặc inox cao cấp trong các bể chiết rót dung dịch.

• Irrigation (Tự động hóa nông nghiệp): Hệ thống tưới nhỏ giọt thông minh kết hợp van điện từ để hẹn giờ cấp nước và phân bón.

Hướng dẫn chọn mua 20mm valve đúng nhu cầu

Trước khi quyết định đầu tư, hãy rà soát kỹ lưỡng checklist sau đây để đảm bảo không bỏ sót yếu tố kỹ thuật quan trọng nào:

• Xác định môi chất: Nước sạch, nước thải, hóa chất, axit hay hơi nóng?

• Áp suất làm việc: Hệ thống chạy ở áp lực bao nhiêu bar (PN10, PN16 hay PN25)?

• Nhiệt độ vận hành: Nhiệt độ bình thường hay nhiệt độ cao (trên 150°C)?

• Kiểu kết nối: Ren trong, ren ngoài, mặt bích hay nối hàn?

• Tiêu chuẩn ren: BSP (Anh) hay NPT (Mỹ)?

• Chất liệu chế tạo: Đồng thao, Inox 304/316, Gang hay Nhựa PVC?

• Thương hiệu: Ưu tiên các hãng uy tín có chứng chỉ chất lượng rõ ràng (CO/CQ).

• Kiểu vận hành: Tay gạt thủ công hay tự động hóa bằng điện/khí nén?

• Chính sách bảo hành: Thời gian bảo hành và cam kết hỗ trợ kỹ thuật từ nhà cung cấp.

Những sai lầm thường gặp khi lựa chọn 20mm valve

Trong quá trình tư vấn và cung cấp thiết bị, các kỹ sư thường ghi nhận những lỗi cơ bản sau khiến hệ thống gặp sự cố:

1. Nhầm DN20 với OD20: Nhiều người lầm tưởng ống nhựa đường kính ngoài (OD) 20mm là size DN20. Thực tế, ống OD20 nhỏ hơn và phải dùng van cỡ nhỏ hơn (DN15). Luôn quy đổi chính xác theo tiêu chuẩn ống (3/4 inch tương đương ống phi 27mm).

2. Chọn sai vật liệu: Dùng van đồng cho hóa chất axit mạnh gây ăn mòn thủng thân van chỉ sau vài tuần. Cách phòng tránh: Đối với hóa chất, bắt buộc sử dụng inox 316 hoặc nhựa chịu nhiệt.

3. Không kiểm tra áp suất: Lắp van chịu áp lực PN10 vào hệ thống máy bơm tăng áp có áp lực đỉnh lên tới 16 bar, gây nứt thân van.

4. Mua hàng không rõ nguồn gốc: Sử dụng van giá rẻ trôi nổi, thông số độ dày thành van không đạt chuẩn, dễ gãy chân ren khi siết lực lắp đặt.

5. Chọn sai kiểu kết nối: Lắp nhầm chuẩn ren hệ NPT vào đường ống chuẩn BSP dẫn đến hỏng bước ren, không thể vặn kín.

6. Không tính đến nhiệt độ vận hành: Sử dụng gioăng cao su thông thường cho hệ thống hơi nóng khiến gioăng bị chảy nhựa, gây rò rỉ nghiêm trọng.

7. Bỏ qua tiêu chuẩn kỹ thuật: Thiếu sự đồng bộ giữa các tiêu chuẩn kết nối quốc tế (JIS, ANSI, DIN).

Cách bảo dưỡng giúp 20mm valve bền hơn

Để thiết bị duy trì hiệu suất vận hành tối ưu và kéo dài tuổi thọ, hãy thực hiện quy trình bảo dưỡng định kỳ:

• Kiểm tra định kỳ: Rà soát ngoại quan hệ thống để phát hiện sớm các dấu hiệu rò rỉ tại cổ van và chân ren.

• Vệ sinh cặn bẩn: Xả cặn, rác tích tụ trong thân van (đặc biệt với van bi và van lọc y).

• Bôi trển stem: Định kỳ tra dầu mỡ chuyên dụng vào trục van để thao tác xoay mượt mà hơn, tránh kẹt cứng.

• Kiểm tra seat và seal: Thay thế gioăng làm kín ngay khi phát hiện hiện tượng chai cứng hoặc rách bề mặt.

• Đóng mở định kỳ: Đối với các van ít khi sử dụng (như van cô lập tuyến cứu hỏa), nên thực hiện thao tác đóng/mở 1-2 lần mỗi tháng để tránh bị kẹt cặn bám.

FAQ - Câu hỏi thường gặp

1.20mm valve có phải là DN20 không?

Thông thường, van 20mm tương đương DN20 hoặc 3/4 inch, tuy nhiên cần kiểm tra tiêu chuẩn của nhà sản xuất để đảm bảo tương thích chính xác với đường kính ngoài của ống.

2.Van 20mm dùng cho áp suất bao nhiêu?

Tùy thuộc vào từng dòng sản phẩm và chất liệu, mức phổ biến thường dao động từ PN10, PN16 cho đến PN40 đối với van công nghiệp cao cấp.

3.Van 20mm nên chọn inox hay đồng?

Chất liệu đồng tối ưu cho hệ thống nước sạch, dân dụng nhờ giá thành hợp lý. Trong khi đó, chất liệu inox là lựa chọn bắt buộc cho môi trường ăn mòn, hóa chất và nhiệt độ cao.

4.Ball valve và gate valve loại nào tốt hơn?

Van bi (Ball valve) phù hợp cho việc đóng mở nhanh và kín khít tuyệt đối, trong khi van cổng (Gate valve) thích hợp cho hệ thống cần lưu lượng lớn và hạn chế tối đa tổn thất áp suất.

5.Bao lâu nên bảo dưỡng van định kỳ?

Khuyến nghị kiểm tra tổng thể mỗi 6–12 tháng một lần, tùy thuộc vào tính chất khắc nghiệt của môi trường làm việc và tần suất vận hành thực tế của hệ thống.

Kết luận

Việc nắm vững các kiến thức kỹ thuật về 20mm valve đóng vai trò quyết định giúp hệ thống đường ống vận hành ổn định, an toàn và tối ưu chi phí. Bạn cần ghi nhớ những nguyên tắc cốt lõi sau: xác định chính xác quy cách kích thước (DN20 tương đương 3/4 inch), lựa chọn đúng chủng loại van phù hợp với đặc tính môi chất cũng như áp suất làm việc, ưu tiên vật liệu chế tạo đạt chuẩn, và duy trì lịch bảo dưỡng định kỳ để kéo dài tuổi thọ thiết bị.
