Toàn Diện Về Manual Choke Valve: Cấu Tạo, Ứng Dụng và Kỹ Thuật Lựa Chọn Trong Dầu Khí

Trong ngành công nghiệp khai thác dầu khí hiện đại, việc kiểm soát dòng chảy dưới những điều kiện khắc nghiệt luôn là bài toán cốt lõi của các kỹ sư thượng nguồn. Khi một giếng khoan sở hữu áp suất đầu miệng giếng cực lớn, các dòng van thông thường hoàn toàn bất lực trước hiện tượng mài mòn và sốc áp. Đó chính là lúc choke valve khẳng định vai trò tối quan trọng của mình, trở thành "trái tim" điều tiết áp suất và bảo vệ toàn vẹn cho hệ thống khai thác.

Vì sao Choke Valve đóng vai trò quan trọng trong hệ thống dầu khí?

Trong thực tế khai thác, các giếng dầu và khí có áp suất cao luôn đòi hỏi cơ chế kiểm soát lưu lượng cực kỳ chính xác để tránh hiện tượng giải phóng khí đột ngột hoặc phá hủy đường ống hạ lưu. Những dòng van thông dụng không thể chịu nổi lực xói mòn mạnh mẽ của hạt cát lẫn trong dòng lưu chất ở tốc độ cao.

Nếu lựa chọn sai thiết bị, hệ thống sẽ đối mặt với rủi ro rò rỉ khí độc, tàn phá thiết bị tách và gây thiệt hại kinh tế khổng lồ. Sự xuất hiện của choke valve giúp giải quyết triệt để bài toán điều tiết lưu lượng, giảm áp suất đột ngột và bảo vệ toàn diện các thiết bị áp lực phía sau.

Kiến thức nền

Manual Choke Valve là gì?

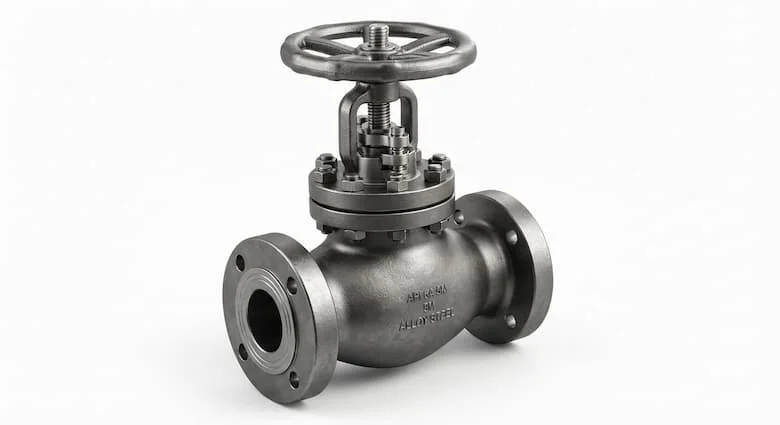

Manual choke valve là dòng van tiết lưu điều khiển bằng tay, được thiết kế chuyên dụng để điều chỉnh lưu lượng và hạ áp suất của chất lưu trong các hệ thống dầu khí áp suất cao. Van hoạt động dựa trên nguyên tắc thay đổi tiết diện dòng chảy thông qua cơ cấu thủ công, kiểm soát hoàn hảo tốc độ dòng đi từ miệng giếng lên bề mặt.

Cấu tạo và nguyên lý hoạt động của Choke Valve

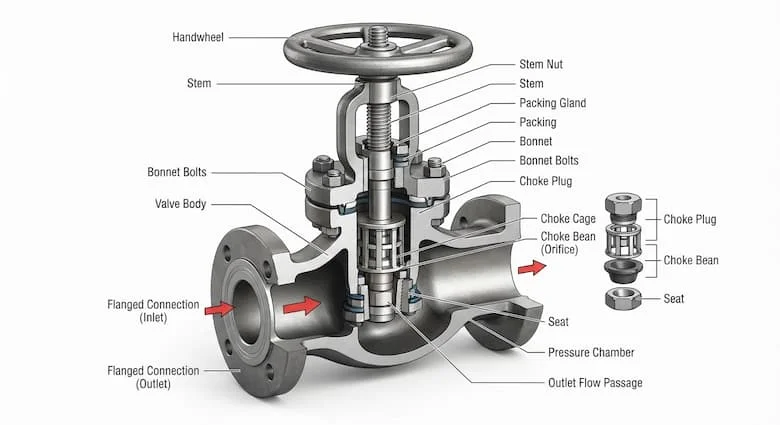

Cấu tạo chi tiết

Một chiếc choke valve tiêu chuẩn được chế tạo từ các hợp kim đặc biệt để chịu mài mòn, bao gồm các bộ phận chính:

• Valve Body (Thân van): Khối đúc nguyên khối chịu áp lực cực cao.

• Bonnet (Nắp van): Cố định cụm ty van và chịu lực đẩy dọc trục.

• Stem (Trục van): Truyền chuyển động tịnh tiến khi thao tác tay quay.

• Handwheel (Tay quay): Vô lăng cơ học giúp kỹ thuật viên điều chỉnh thủ công.

• Choke Bean / Trim (Cấu họng tiết lưu): Bộ phận chịu mài mòn trực tiếp bởi dòng cát và lưu chất tốc độ cao.

• Seat (Đế van): Tạo độ kín khít khi đóng ngắt dòng chảy.

• Seal (Gioăng làm kín): Chịu nhiệt độ và áp suất cao, ngăn rò rỉ hóa chất.

• Flow Passage (Đường dòng chảy): Thiết kế tối ưu hóa để giảm thiểu xói mòn cục bộ.

Nguyên lý hoạt động

Khi thợ vận hành xoay tay quay, chuyển động xoay sẽ được chuyển đổi thành chuyển động tịnh tiến của ty van. Ty van đẩy hoặc rút choke bean, làm thay đổi trực tiếp tiết diện dòng chảy qua lỗ tiết lưu. Việc thu hẹp hay mở rộng diện tích này tạo ra tổn thất áp suất có kiểm soát, giúp hạ áp suất đầu vào từ hàng nghìn PSI xuống mức an toàn cho hệ thống xử lý phía sau. Cơ chế này giúp choke valve kiểm soát áp suất cực kỳ ổn định mà không cần nguồn điện ngoài.

Phân tích chuyên sâu

Các loại Choke Valve phổ biến

• Positive Choke Valve:

  • Cấu tạo: Sử dụng ống choke bean cố định (fixed bean) không điều chỉnh trực tuyến.

  • Ưu điểm: Cấu trúc cực kỳ đơn giản, độ bền cao ở áp suất khủng.

  • Hạn chế: Phải dừng hệ thống mới thay đổi được kích thước họng tiết lưu.

  • Điều kiện dùng: Giếng ổn định, ít biến động lưu lượng.

• Adjustable Choke Valve (Manual):

  • Cấu tạo: Tích hợp cơ chế kim hoặc ống bọc thay đổi tiết diện vô cấp bằng tay quay.

  • Ưu điểm: Điều chỉnh lưu lượng linh hoạt ngay khi hệ thống đang vận hành.

  • Hạn chế: Cơ cấu phức tạp hơn loại positive.

  • Điều kiện dùng: Giếng khoan cần tinh chỉnh lưu lượng liên tục.

• Needle Choke Valve:

  • Cấu tạo: Đĩa van dạng kim nhọn tinh xảo.

  • Ưu điểm: Kiểm soát dòng chảy nhỏ cực kỳ chi tiết.

  • Hạn chế: Dễ bị tắc nghẽn nếu dòng chứa nhiều tạp chất rắn lớn.

• Angle Choke Valve:

  • Cấu tạo: Dòng chảy đổi hướng 90 độ qua thân van.

  • Ưu điểm: Giảm xói mòn trực tiếp lên thân van chính, dễ thay thế linh kiện mòn.

  • Hạn chế: Chiếm không gian lắp đặt theo chiều vuông góc.

• Straight Through Choke Valve:

  • Cấu tạo: Dòng chảy thẳng qua tâm van.

  • Ưu điểm: Tổn thất áp suất thấp khi mở hoàn toàn.

  • Hạn chế: Áp lực mài mòn tập trung cao tại họng van.

Thông số kỹ thuật của Choke Valve

Giải thích: Các mức áp suất từ 2,000 đến 15,000 PSI đòi hỏi thân van phải làm bằng thép hợp kim rèn nguyên khối, kết hợp vật liệu chống ăn mòn sunfua theo chuẩn NACE MR0175 để chống nứt ứng suất.

So sánh Choke Valve và Hydraulic Choke Valve

Phân tích: Nên chọn choke valve cho các giàn khai thác tối giản, chi phí đầu tư thấp hoặc các vùng mỏ xa xôi không có nguồn điện ổn định. Trong khi đó, van thủy lực phù hợp cho giàn khoan biển sâu (deepwater) cần tự động hóa hoàn toàn từ phòng điều khiển trung tâm.

Vì sao Choke Valve vẫn được sử dụng phổ biến?

Thiết bị này chiếm trọn lòng tin của giới kỹ thuật nhờ chi phí đầu tư thấp, dễ bảo trì ngay tại hiện trường, không cần nguồn điện hoặc thủy lực phụ trợ, mang lại độ tin cậy cực cao trong các tình huống khẩn cấp, và hoạt động cực kỳ bền bỉ trong môi trường khắc nghiệt ngoài khơi hoặc sa mạc.

Ứng dụng thực tế

Choke Valve được sử dụng ở đâu?

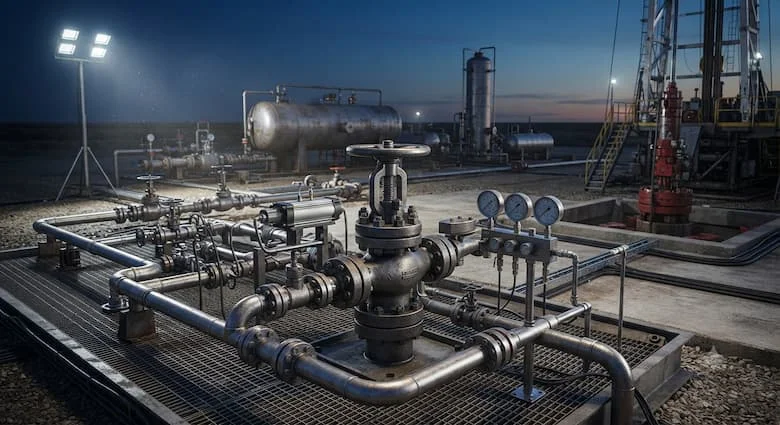

• Wellhead & Christmas Tree: Lắp đặt trực tiếp trên miệng giếng để kiểm soát dòng khai thác ban đầu, chịu áp lực tĩnh khổng lồ từ lòng đất.

• Oil & Gas Production: Điều tiết áp suất đầu vào cho các dây chuyền tách dầu, khí và nước thương mại.

• Test Separator: Kiểm tra lưu lượng dòng chảy thử nghiệm của giếng khoan mới khai thác dưới sự giám sát chặt chẽ của kỹ sư.

• Flowback System: Xử lý dòng lưu chất ngược trở lại sau quá trình ép vỉa (frac flowback) chứa nhiều cát và mảnh vụn mài mòn.

• Drilling & Pressure Control: Hỗ trợ kiểm soát áp suất dòng bùn khoan tuần hoàn khi gặp sự cố khí tràn.

Hướng dẫn / Checklist

Checklist lựa chọn Choke Valve

• Tính toán chính xác lưu lượng thiết kế tối đa và tối thiểu.

• Xác định cấp áp suất làm việc (PSI) thực tế tại miệng giếng.

• Đo lường dải nhiệt độ vận hành của dòng lưu chất.

• Phân tích thành phần môi chất (dầu, khí, nước vỉa).

• Kiểm tra hàm lượng khí độc H₂S và CO₂ theo tiêu chuẩn chống ăn mòn.

• Đối chiếu nghiêm ngặt tiêu chuẩn thiết kế API 6A.

• Lựa chọn kích thước danh định (Size) phù hợp với đường ống.

• Chọn kiểu kết nối bích hoặc hàn chịu lực cao.

• Chỉ định vật liệu trim chống mài mòn (Tungsten Carbide).

• Ưu tiên nhà sản xuất uy tín có đầy đủ chứng nhận chất lượng.

Hướng dẫn vận hành và bảo dưỡng

• Kiểm tra trước khi vận hành: Đảm bảo không có rác thải kẹt trong đường ống và các bulông bích đã siết đủ lực momen.

• Điều chỉnh từ tốn: Luôn xoay tay quay từ từ để tránh tạo ra hiện tượng sốc áp đột ngột làm rung lắc đường ống.

• Kiểm tra rò rỉ: Sử dụng thiết bị chuyên dụng rà soát chân ren và nắp van định kỳ.

• Bôi trển ty van: Thường xuyên tra mỡ chịu nhiệt vào bước ren của ty van để thao tác nhẹ nhàng.

• Kiểm tra choke trim: Định kỳ tháo kiểm tra mức độ mài mòn của họng tiết lưu, thay thế ngay khi xuất hiện vết xói sâu.

FAQ - Câu hỏi thường gặp

1.Manual choke valve dùng để làm gì?

Van được sử dụng để điều chỉnh lưu lượng và hạ áp suất dòng chảy trong các hệ thống khai thác dầu khí áp suất cao.

2.Choke valve khác hydraulic choke valve như thế nào?

Choke valve vận hành hoàn toàn thủ công bằng tay quay, trong khi hydraulic choke valve sử dụng hệ thống áp lực thủy lực để điều khiển tự động từ xa.

3.Manual choke valve có chịu áp suất cao không?

Có, các dòng van chuyên dụng đáp ứng dải áp suất từ 2,000 PSI lên đến 15,000 PSI phục vụ công nghiệp nặng.

4.Manual choke valve áp dụng tiêu chuẩn nào?

Các tiêu chuẩn quốc tế phổ biến bao gồm API 6A cho thiết bị đầu giếng và NACE MR0175 chống ăn mòn trong môi trường chứa H₂S.

5.Bao lâu nên bảo dưỡng manual choke valve?

Khuyến nghị kiểm tra định kỳ mỗi 6 tháng một lần, hoặc căn cứ trực tiếp vào mức độ mài mòn thực tế của lưu chất chứa cát tại giếng khai thác.

Kết luận

Manual choke valve là thiết bị cốt lõi không thể thiếu trong việc kiểm soát lưu lượng và hạ áp suất an toàn cho toàn bộ hệ thống dầu khí thượng nguồn. Việc lựa chọn chính xác chủng loại, cấp áp suất, vật liệu chống mài mòn và tuân thủ các tiêu chuẩn kỹ thuật khắt khe sẽ giúp hệ thống vận hành bền bỉ, nâng cao hiệu suất khai thác và tối ưu hóa chi phí dài hạn.
