Cẩm Nang Lựa Chọn và Ứng Dụng 1 1 2 Valve Ball Chuẩn Kỹ Thuật

Trong quá trình thi công và vận hành mạng lưới đường ống, việc kiểm soát dòng chảy đòi hỏi sự chính xác tuyệt đối từ các thiết bị van khóa. Thấu hiểu tầm quan trọng đó, các kỹ sư luôn dành sự quan tâm đặc biệt cho 1 1 2 valve ball nhờ tính linh hoạt và độ bền vượt trội. Nếu lựa chọn sai quy cách, hệ thống của bạn rất dễ đối mặt với tình trạng rò rỉ áp suất, sụt giảm lưu lượng và tốn kém chi phí bảo trì.

Vì sao cần chọn đúng 1 1/2 Valve Ball?

Thực tế triển khai tại nhiều nhà máy và công trình dân dụng cho thấy việc chọn nhầm kích thước hoặc chủng loại van bi thường gây ra sự cố mất an toàn nghiêm trọng, làm gián đoạn dây chuyền sản xuất. Thiết bị van bi cỡ 1 1 2 valve ball (tương đương quy cách 1-1/2 inch) đóng vai trò là điểm nút giao thông huyết mạch, chịu trách nhiệm đóng ngắt dòng chất lỏng hoặc khí nén có lưu lượng lớn. Việc trang bị kiến thức chuyên sâu về sản phẩm này giúp chủ đầu tư và kỹ thuật viên đưa ra quyết định mua sắm chính xác, tối ưu hóa hiệu suất vận hành toàn hệ thống.

Kiến thức nền

1 1 2 Valve Ball là gì?

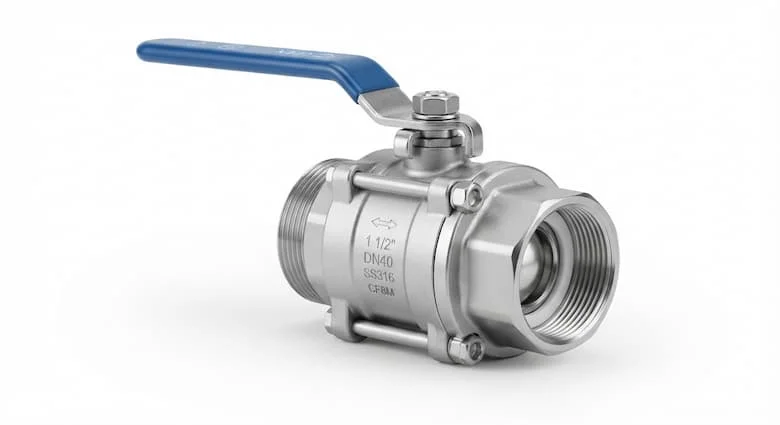

1 1 2 valve ball (hay van bi 1-1/2 inch) là dòng van công nghiệp có kích thước đường kính danh nghĩa tương đương DN40. Thiết bị sử dụng một viên bi đục lỗ ở giữa, xoay góc 90 độ để đóng hoặc mở hoàn toàn dòng chảy lưu chất qua ống. Nhờ thiết kế tối ưu, van được ứng dụng cực kỳ rộng rãi trong các hệ thống nước sạch, khí nén, hơi nóng, dầu mỏ và hóa chất công nghiệp.

Cấu tạo và nguyên lý hoạt động của van bi 1-1/2 inch

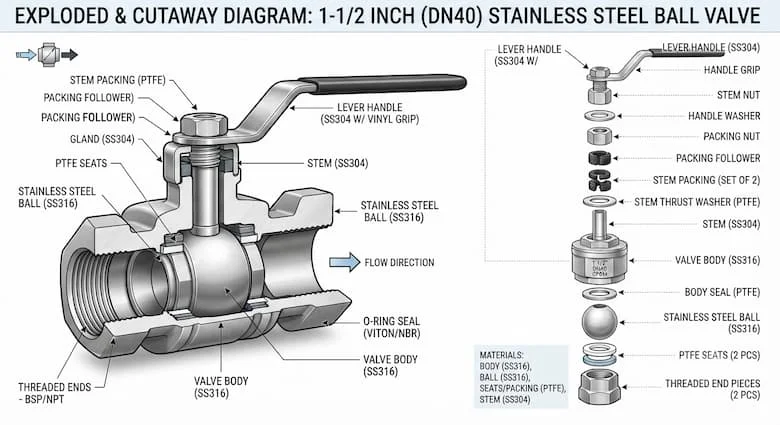

Cấu tạo chi tiết

Một chiếc 1 1 2 valve ball tiêu chuẩn được lắp ráp từ các bộ phận cơ khí chính:

• Valve Body (Thân van): Khung chịu lực chính, bảo vệ các chi tiết bên trong.

• Ball (Bi van): Viên bi rỗng xuyên tâm bằng kim loại hoặc nhựa cứng chịu mài mòn.

• Stem (Trục van): Truyền lực từ tay gạt xuống viên bi bên trong.

• Handle (Tay gạt): Bộ phận tác động ngoại lực để người vận hành xoay chuyển.

• Seats (Đế van): Vòng đệm ôm sát bi van giúp làm kín chống rò rỉ.

• Seals (Gioăng làm kín): Ngăn chặn chất lỏng rò rỉ ra môi trường bên ngoài.

• End Connections (Kiểu kết nối): Đầu ren, mặt bích hoặc hàn nối ống.

Nguyên lý hoạt động

Khi người vận hành dùng tay gạt xoay một góc 90 độ, viên bi bên trong sẽ xoay theo. Ở vị trí mở, lỗ xuyên tâm của bi trùng khớp với hướng dòng chảy, cho phép lưu chất đi qua tối đa. Ngược lại, khi xoay vuông góc, bề mặt kín của bi chặn đứng dòng chảy hoàn toàn. Khả năng làm kín của 1 1 2 valve ball đạt hiệu suất tuyệt đối nhờ áp lực lưu chất ép chặt bi vào vòng đệm seat.

Phân tích chuyên sâu

Các loại 1 1 2 Ball Valve phổ biến

• Theo vật liệu: Gồm Đồng (Brass) cho dân dụng, Inox 304/316 (Stainless Steel) chống ăn mòn hóa chất, Thép carbon (Carbon Steel) chịu áp lực cao, và Nhựa PVC cho hệ thống xử lý nước thải.

• Theo kết nối: Phân loại thành kiểu nối Ren (Threaded), Mặt bích (Flanged), Hàn lồng (Socket Weld) và Hàn giáp mép (Butt Weld).

• Theo kết cấu thân: Bao gồm dòng Full Port (cửa full), Reduced Port (cửa thu hẹp), và các kết cấu 1 khúc, 2 khúc, 3 khúc (1 Piece, 2 Piece, 3 Piece).

• Theo phương thức vận hành: Sử dụng tay gạt thông thường (Lever Handle), hộp số vô lăng (Gear Operated), hoặc bộ điều khiển tự động bằng khí nén (Pneumatic) và điện (Electric).

Thông số kỹ thuật của 1 1/2 Valve Ball

Giải thích: Các thông số này định hình khả năng chịu tải của van. Ví dụ, dòng van ren chất liệu inox 304 tiêu chuẩn PN25 rất phù hợp cho đường ống cấp liệu nhà máy hóa chất ở nhiệt độ vừa phải.

So sánh Full Port và Reduced Port

Phân tích: Bạn nên chọn Full Port khi hệ thống yêu cầu lưu lượng truyền dẫn lớn, không bị cản trở áp suất. Ngược lại, Reduced Port là lựa chọn kinh tế cho các ứng dụng dân dụng hoặc dòng chảy không đòi hỏi quá khắt khe về lưu lượng.

Vì sao Ball Valve 1 1 2 inch được sử dụng phổ biến?

Thiết bị này chiếm lĩnh thị trường nhờ ưu điểm đóng mở nhanh chỉ trong một thao tác gạt, độ kín cao không lo rò rỉ, tuổi thọ lớn ít hao mòn cơ học, ít bảo trì trong suốt vòng đời sử dụng, khả năng phù hợp nhiều môi chất khác nhau, cùng với mức chi phí hợp lý so với hiệu quả mang lại.

Ứng dụng thực tế

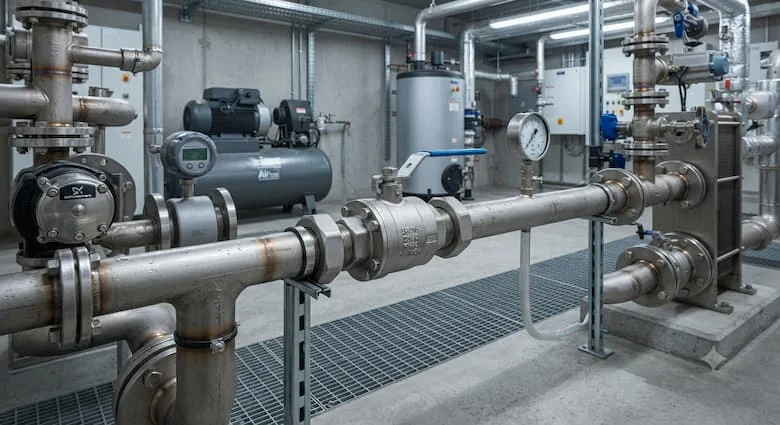

1 1 2 Ball Valve được sử dụng ở đâu?

• Hệ thống cấp nước: Lắp đặt tại các tuyến ống phân phối chính của tòa nhà, khu dân cư, đảm bảo lưu lượng nước ổn định nhờ kích thước DN40 tối ưu.

• HVAC: Kiểm soát dòng nước làm mát/lạnh tuần hoàn trong hệ thống điều hòa trung tâm các công trình thương mại.

• Hệ thống hơi (Steam): Sử dụng van bi inox chịu nhiệt cao để cô lập các nhánh cấp hơi nóng cho lò sấy công nghiệp.

• Khí nén (Compressed Air): Phân phối luồng khí nén áp lực từ máy nén khí trung tâm đến các trạm làm việc tại xưởng sản xuất.

• Dầu khí & Hóa chất: Vận chuyển dung dịch ăn mòn hoặc dầu truyền nhiệt nhờ các dòng van vật liệu inox 316 chống gỉ sét tuyệt đối.

• Thực phẩm & Dược phẩm: Sử dụng van vi sinh tiêu chuẩn để đảm bảo an toàn vệ sinh trong các đường ống nguyên liệu sạch.

Hướng dẫn / Checklist

Checklist lựa chọn 1 1/2 Ball Valve

• Xác định rõ môi chất cần kiểm soát (nước, khí, hóa chất, hơi).

• Đo lường áp suất làm việc tối đa của hệ thống.

• Kiểm tra dải nhiệt độ vận hành thực tế.

• Xác định chính xác kích thước danh định DN40 (1-1/2 inch).

• Lựa chọn kiểu kết nối phù hợp (Ren BSP/NPT hay mặt bích).

• Quyết định dùng loại Full Port hay Reduced Port.

• Chọn vật liệu chế tạo thân và gioăng tương thích hóa học.

• Đối chiếu tiêu chuẩn sản xuất quốc tế (DIN, JIS, ANSI).

• Ưu tiên nhà cung cấp uy tín trên thị trường.

• Yêu cầu đầy đủ chứng nhận chất lượng CO/CQ.

Hướng dẫn lắp đặt và bảo dưỡng

• Kiểm tra hướng lắp: Đảm bảo đường ống thẳng hàng, không bị lệch tâm trước khi kết nối van.

• Siết ren đúng lực: Sử dụng băng tan hoặc keo lót chuyên dụng, siết lực vừa đủ để tránh nứt vỡ chân ren DN40.

• Kiểm tra rò rỉ: Vận hành thử áp lực hệ thống để rà soát kỹ các mép nối gioăng.

• Vận hành định kỳ: Thực hiện đóng/mở van vài lần mỗi tháng nếu hệ thống ít khi thao tác để tránh kẹt bi.

• Vệ sinh bi van: Định kỳ xả cặn bẩn bám dính trên bề mặt bi để kéo dài tuổi thọ gioăng seat.

FAQ - Câu hỏi thường gặp

1.1 1 2 valve ball tương đương DN bao nhiêu?

Kích thước van bi 1-1/2 inch tương đương với đường kính danh nghĩa DN40 (đường kính ngoài ống khoảng 48mm đến 49mm tùy loại vật liệu).

2.Van bi 1-1/2 inch dùng cho môi chất nào?

Sản phẩm có thể dùng cho nước, khí nén, hơi nóng, dầu và hóa chất, tùy thuộc vào việc bạn lựa chọn chất liệu thân van và gioăng làm kín phù hợp.

3.Nên chọn Full Port hay Reduced Port?

Full Port phù hợp khi hệ thống cần lưu lượng tối đa và hạn chế tổn thất áp suất, trong khi Reduced Port thích hợp cho các ứng dụng dân dụng thông thường.

4.Van bi inox hay đồng tốt hơn?

Inox có khả năng chống ăn mòn hóa học và chịu nhiệt độ áp suất vượt trội hơn, còn van đồng tối ưu chi phí cho hệ thống nước sạch và dân dụng.

5.Bao lâu nên bảo dưỡng van bi?

Khuyến nghị kiểm tra tổng thể và bảo dưỡng định kỳ mỗi 6 đến 12 tháng tùy thuộc vào mức độ khắc nghiệt của môi trường làm việc.

Kết luận

1 1 2 valve ball (van bi 1-1/2 inch) là giải pháp khóa dòng chảy kinh tế, hiệu quả và cực kỳ phổ biến cho nhiều hệ thống công nghiệp lẫn dân dụng hiện đại. Việc lựa chọn chính xác kích thước DN40, vật liệu chế tạo, cấp áp suất và kiểu kết nối sẽ giúp hệ thống của bạn hoạt động ổn định, an toàn tuyệt đối và tiết kiệm tối đa chi phí bảo trì dài hạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về 1 1 2 valve ball.
