Giải Mã Thông Số DN20 PN40: Cẩm Nang Lựa Chọn Thiết Bị Đường Ống Chuyên Sâu

Trong thế giới kỹ thuật cơ điện và đường ống công nghiệp, việc nắm vững các thông số kỹ thuật là chìa khóa để vận hành hệ thống trơn tru và an toàn. Đặc biệt, khi đối mặt với các hệ thống áp lực cao, quy cách dn 20 pn40 luôn đóng vai trò quyết định trong việc bảo vệ toàn bộ mạng lưới truyền dẫn khỏi những sự cố rò rỉ hay nổ vỡ nguy hiểm.

Vì sao cần hiểu đúng thông số DN20 PN40?

Trong thực tế vận hành nhà máy, việc chọn sai cấp áp suất (như lắp van PN16 vào hệ thống chịu áp 40 bar) sẽ khiến thiết bị nhanh chóng bị biến dạng, rò rỉ gioăng hoặc phá hủy cấu trúc chỉ sau thời gian ngắn. Các hệ thống đặc thù như lò hơi phát hơi nước, đường ống dầu truyền nhiệt hay hệ thống khí nén áp lực cao luôn đòi hỏi thiết bị phải chịu được tải trọng cơ học lớn.

Việc hiểu sâu sắc vai trò của thông số DN20 và PN40 giúp các kỹ sư và chủ đầu tư lựa chọn đúng thiết bị đường ống, tránh tình trạng lãng phí ngân sách hoặc gây mất an toàn lao động nghiêm trọng.

Kiến thức nền

DN20 PN40 là gì?

DN20 biểu thị đường kính danh nghĩa của đường ống hoặc van, tương đương với kích thước khoảng 3/4 inch (phi 27mm). Trong khi đó, PN40 là cấp áp suất danh nghĩa, tương ứng với khả năng chịu áp lực tối đa lên đến 40 bar ở điều kiện nhiệt độ tiêu chuẩn theo các tiêu chuẩn thiết kế quốc tế.

Ý nghĩa của DN và PN trong tiêu chuẩn đường ống

Thông số DN (Diameter Nominal) đại diện cho kích thước lỗ thông thủy của đường ống, giúp quy đổi tương thích giữa các hệ mét và hệ inch. Trong khi đó, PN (Pressure Nominal) xác định mức áp suất làm việc an toàn mà thiết bị chịu được ở nhiệt độ tham chiếu. Các tiêu chuẩn công nghiệp như DIN, EN, ISO quy định rất chặt chẽ mối liên hệ này. Việc chọn đúng cả DN và PN đảm bảo sự đồng bộ tuyệt đối, ngăn ngừa hiện tượng không khít mối nối hoặc nứt vỡ dưới tác động của dòng chảy lớn.

Phân tích chuyên sâu

Các loại van phổ biến có thông số DN 20 PN40

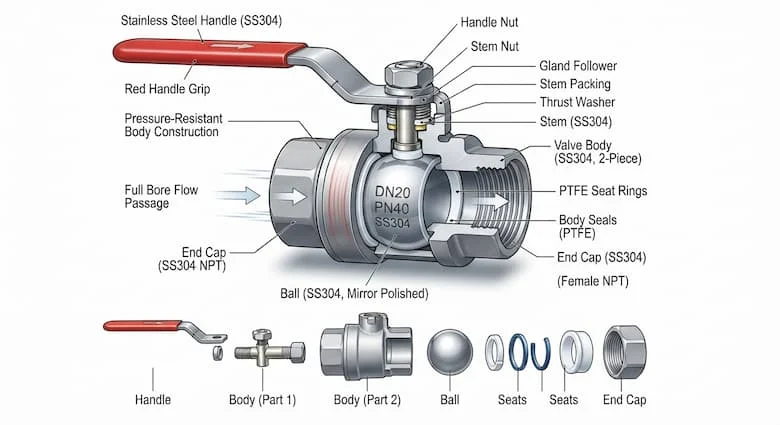

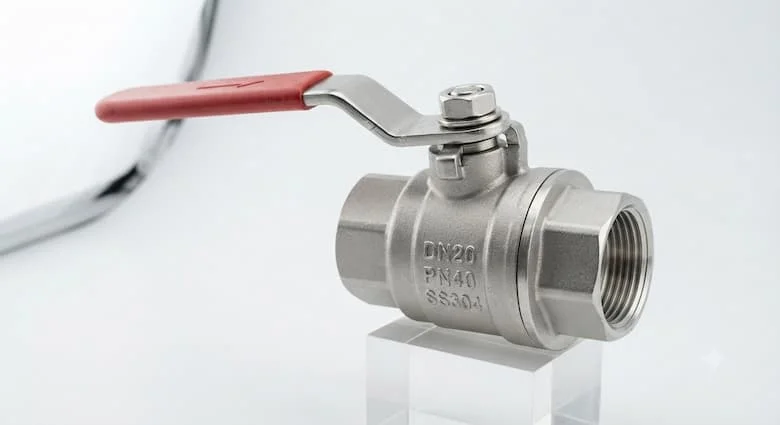

• Van bi DN 20 PN40:

  • Đặc điểm: Cấu tạo viên bi khoét lỗ xoay 90 độ, kết cấu vững chắc.

  • Ưu điểm: Đóng mở nhanh, kín khít tuyệt đối ở áp suất cao.

  • Hạn chế: Không tối ưu khi cần điều tiết lưu lượng nhỏ liên tục.

  • Khi nào dùng: Hệ thống khí nén áp lực cao, dầu thủy lực.

• Van cổng DN 20 PN40:

  • Đặc điểm: Đĩa van dạng cổng nâng hạ vuông góc.

  • Ưu điểm: Lưu lượng qua van lớn, tổn thất áp suất thấp.

  • Hạn chế: Tốn không gian chiều cao khi mở.

  • Khi nào dùng: Đường ống cấp nước chính hoặc chất lỏng cần dòng chảy thông thoáng.

• Van cầu DN 20 PN40:

  • Đặc điểm: Thân van chữ ngã, dòng chảy đổi hướng.

  • Ưu điểm: Điều tiết lưu lượng cực kỳ chính xác.

  • Hạn chế: Tổn thất áp suất lớn qua thân van.

  • Khi nào dùng: Hệ thống lò hơi, hơi nước bão hòa.

• Van một chiều DN 20 PN40:

  • Đặc điểm: Cho phép dòng chảy một chiều, tự động đóng khi có dòng ngược.

  • Ưu điểm: Ngăn chặn hiệu quả hiện tượng búa nước.

  • Hạn chế: Cần lưu lượng tối thiểu để mở đĩa.

  • Khi nào dùng: Sau cụm bơm cao áp.

• Van kim DN 20 PN40:

  • Đặc điểm: Đầu ti van nhọn, tinh chỉnh vi cấp dòng chảy.

  • Ưu điểm: Kiểm soát cực kỳ tinh vi lưu lượng nhỏ áp cao.

  • Hạn chế: Lưu lượng tổng thể qua van nhỏ.

  • Khi nào dùng: Đo lường áp suất, thiết bị instrumentation.

Thông số kỹ thuật của DN20 PN40

Giải thích: Các thông số này yêu cầu sự đồng bộ khắt khe. Ví dụ, van thép carbon kết hợp gioăng Graphite mới chịu được nhiệt độ cao của hơi bão hòa tại mức áp suất PN40.

So sánh DN20 PN16, PN25 và PN40

Phân tích: Nếu hệ thống nước sinh hoạt bình thường chỉ cần dùng PN16 để tiết kiệm chi phí. Tuy nhiên, đối với hệ thống hơi nóng công nghiệp hoặc khí nén áp lực lớn, bắt buộc phải chọn dn 20 pn40 để đảm bảo độ bền cơ học. Việc lắp van PN40 cho hệ thống áp thấp không gây hại kỹ thuật nhưng làm tăng chi phí đầu tư không cần thiết.

Vì sao nên chọn đúng cấp áp suất PN40?

Lựa chọn đúng chuẩn PN40 mang lại các lợi ích cốt lõi: đảm bảo an toàn tuyệt đối cho nhà xưởng, giảm thiểu tối đa nguy cơ nổ hoặc rò rỉ chất độc hại ra môi trường, tăng tuổi thọ van trước các xung lực áp suất đột ngột, phù hợp hoàn hảo với điều kiện vận hành khắc nghiệt, từ đó giảm đáng kể chi phí bảo trì dài hạn.

Ứng dụng thực tế

DN20 PN40 được sử dụng ở đâu?

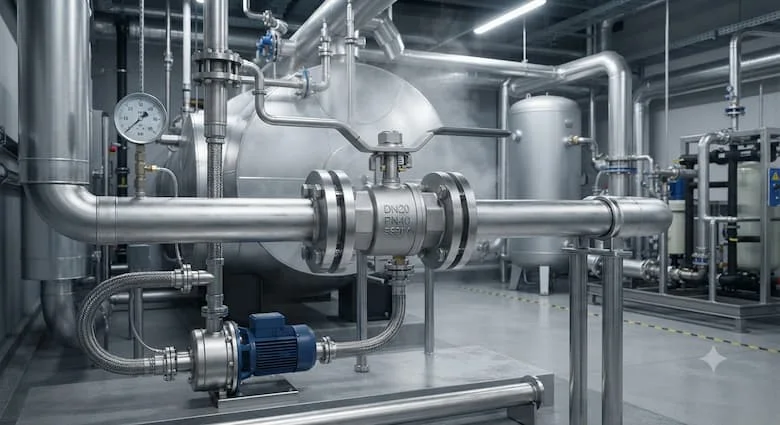

• Hệ thống hơi nước (Steam): Điều tiết hơi nóng áp lực cao tại các nhà máy dệt sấy, lò hơi công nghiệp nhờ khả năng chịu nhiệt và áp suất lớn của van cầu/van bi dn 20 pn40.

• Hệ thống khí nén (Compressed Air): Kiểm soát dòng khí áp lực cao trong các xưởng lắp ráp tự động hóa và trạm nén khí trung tâm.

• Dầu và khí (Oil & Gas): Vận chuyển dầu truyền nhiệt, khí đốt tại các trạm phân phối yêu cầu tiêu chuẩn phòng chống cháy nổ nghiêm ngặt.

• Nhà máy hóa chất: Sử dụng dòng van inox 316 chịu áp PN40 để cô lập các đường dẫn hóa chất ăn mòn nồng độ cao.

• Thực phẩm, đồ uống & Dược phẩm: Quản lý các tuyến hơi tiệt trùng áp lực cao trong dây chuyền sản xuất khép kín.

• Hệ thống thủy lực & Xử lý nước: Các trạm bơm tăng áp tầng cao hoặc bơm công suất lớn đòi hỏi thiết bị chống chịu búa nước cực tốt.

Hướng dẫn / Checklist

Checklist lựa chọn van DN 20 PN40

• Xác định chính xác môi chất (nước, hơi, dầu, hóa chất).

• Đo lường áp suất làm việc tối đa của hệ thống.

• Xác định dải nhiệt độ vận hành thực tế.

• Kiểm tra kích thước đường ống đúng chuẩn DN20 (3/4 inch).

• Chọn cấp áp suất danh nghĩa đạt tối thiểu PN40.

• Lựa chọn kiểu kết nối (Ren, mặt bích hay hàn).

• Chọn vật liệu thân và gioăng làm kín tương thích môi chất.

• Đối chiếu tiêu chuẩn sản xuất (DIN, ANSI, JIS).

• Ưu tiên thương hiệu uy tín có nguồn gốc rõ ràng.

• Yêu cầu đầy đủ chứng nhận chất lượng (CO/CQ).

Hướng dẫn lắp đặt và bảo dưỡng

• Kiểm tra hướng dòng chảy: Lắp đúng chiều mũi tên khắc trên thân van đối với các dòng van một chiều hoặc van cầu.

• Siết bulông đúng mô-men: Đảm bảo lực siết đều tay ở các mặt bích để tránh làm lệch tâm hoặc nứt vỡ chân ren.

• Kiểm tra rò rỉ: Thử áp lực hệ thống và kiểm tra kỹ vùng hộp chèn (packing) sau khi hoàn tất lắp đặt.

• Vệ sinh định kỳ: Xả cặn bẩn tích tụ trong thân van để bảo vệ bề mặt đế van (seat).

• Kiểm tra áp suất định nghĩa: Rà soát thông số vận hành thực tế để phát hiện sớm các hiện tượng sốc áp, quá áp.

FAQ - Câu hỏi thường gặp

1.DN20 PN40 nghĩa là gì?

DN20 là kích thước danh nghĩa tương đương khoảng 3/4 inch, còn PN40 là cấp áp suất danh nghĩa chịu được áp lực tối đa 40 bar.

2.DN20 PN40 có dùng cho hơi nước được không?

Hoàn toàn được, với điều kiện vật liệu thân van (như thép hoặc inox) và gioăng làm kín (như PTFE hoặc Graphite) phù hợp với nhiệt độ và áp suất của lò hơi.

3.PN40 có tốt hơn PN16 không?

PN40 chịu được áp suất cao hơn PN16, tuy nhiên không phải lúc nào cũng cần thiết. Việc lựa chọn phải dựa hoàn toàn vào áp suất thực tế của hệ thống.

4.DN20 PN40 có những loại van nào?

Các dòng phổ biến bao gồm van bi, van cổng, van cầu, van một chiều và van kim chịu áp lực cao.

5.Có thể thay PN16 bằng PN40 không?

Thông thường có thể thay thế nếu các yếu tố kỹ thuật khác như kích thước, tiêu chuẩn kết nối và vật liệu hoàn toàn tương thích, giúp tăng hệ số an toàn cho hệ thống.

Kết luận

Dn20 pn40 là quy cách kỹ thuật đóng vai trò cốt lõi khi lựa chọn van và các phụ kiện đường ống trong môi trường công nghiệp áp lực cao. Việc hiểu đúng bản chất của kích thước DN và cấp áp suất PN sẽ giúp bạn chọn mua chính xác thiết bị, đảm bảo tuyệt đối an toàn vận hành, tối ưu hiệu suất làm việc và tiết kiệm chi phí dài hạn cho dự án.
