Toàn Diện Về Gate Van (Van Cổng): Cấu Tạo, Phân Loại và Ứng Dụng Công Nghiệp

Trong thế giới vận hành đường ống công nghiệp, việc kiểm soát và quản lý dòng chảy đòi hỏi những thiết bị cơ khí có độ bền bỉ và chính xác cao. Khi đối mặt với các bài toán quy mô lớn, van cổng luôn là sự ưu tiên hàng đầu của các kỹ sư hệ thống. Thiết bị này không chỉ đóng vai trò cốt lõi trong việc duy trì hiệu suất truyền dẫn mà còn bảo vệ toàn bộ mạng lưới kỹ thuật khỏi những tổn thất năng lượng đáng tiếc.

Vì sao van cổng vẫn là lựa chọn hàng đầu trong hệ thống đường ống?

Trong thực tế vận hành, các hệ thống cấp nước đô thị luôn đòi hỏi khả năng đóng mở hoàn toàn dòng chảy với lưu lượng cực lớn. Tại các nhà máy năng lượng hay hóa chất, yêu cầu về độ chịu áp lực lớn và tối ưu hóa năng lượng là yếu tố sống còn. Đường ống công nghiệp hiện đại luôn cần giảm thiểu tối đa tổn thất áp suất để tiết kiệm chi phí bơm vận hành.

Nếu lựa chọn sai loại van, hệ thống của bạn có thể đối mặt với rủi ro rò rỉ nghiêm trọng, sụt giảm lưu lượng dòng chảy, tăng chi phí bảo trì định kỳ và làm giảm nghiêm trọng tuổi thọ thiết bị. Đó là lý do van cổng trở thành giải pháp phổ biến nhờ khả năng đóng mở hoàn toàn, cung cấp lưu lượng dòng chảy lớn mà không gây cản trở lực đẩy của lưu chất.

Kiến thức nền

Gate Van là gì?

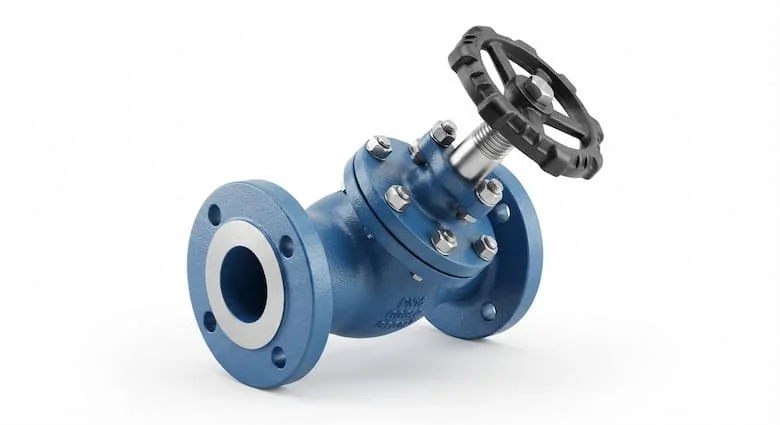

Gate van (hay còn gọi là van cổng) là dòng van công nghiệp chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống bằng cơ chế nâng lên hoặc hạ xuống của đĩa van (gate). Thiết bị này cực kỳ phù hợp cho các hệ thống yêu cầu đường đi của lưu chất thông thoáng, bao gồm môi trường nước sạch, hơi nóng, khí nén, dầu mỏ và hóa chất công nghiệp.

Cấu tạo và nguyên lý hoạt động của van cổng

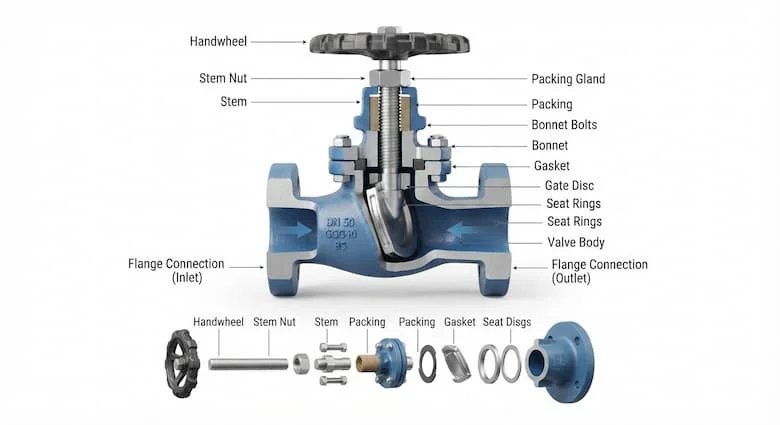

Cấu tạo chi tiết

Một chiếc van cổng tiêu chuẩn được lắp ráp từ nhiều bộ phận cơ khí chịu lực cao, bao gồm:

• Valve Body (Thân van): Chứa các chi tiết bên trong và chịu trực tiếp áp lực đường ống.

• Bonnet (Nắp van): Cố định phần trên của thân van, bảo vệ trục van và các mối nối.

• Gate Disc (Đĩa van): Bộ phận dạng cổng trượt trực tiếp chặn hoặc mở đường dòng chảy.

• Stem (Ty van / Trục van): Truyền lực chuyển động từ tay quay xuống đĩa van.

• Handwheel (Tay quay): Vô lăng cơ học giúp thợ vận hành dễ dàng xoay chuyển.

• Seat (Đế van): Bề mặt tiếp xúc khít với đĩa van để chặn dòng chảy tuyệt đối.

• Packing (Hộp chèn): Ngăn ngừa rò rỉ lưu chất dọc theo trục van.

• Gasket (Gioăng đệm): Đảm bảo độ kín khít tại các điểm nối thân và nắp van.

Nguyên lý hoạt động

Khi người vận hành xoay tay quay, ty van sẽ di chuyển theo chiều dọc, kéo theo đĩa van nâng lên hoặc hạ xuống vuông góc với hướng dòng chảy. Khi mở hoàn toàn, đĩa van rút hẳn lên phía trên, tạo ra không gian thông thoáng tuyệt đối cho dòng lưu chất.

Lý do van cổng không phù hợp để điều tiết lưu lượng nằm ở cấu trúc đĩa van: khi mở một nửa, dòng chảy va đập trực tiếp vào đĩa van gây ra hiện tượng rung động, mài mòn nhanh chóng và làm biến dạng bề mặt làm kín.

Phân tích chuyên sâu

Các loại van cổng phổ biến hiện nay

• Theo kết cấu: Phân loại thành Rising Stem Gate Valve (ty nổi, dễ quan sát hành trình) và Non-Rising Stem Gate Valve (ty chìm, tiết kiệm không gian lắp đặt).

• Theo vật liệu: Đa dạng từ Cast Iron (gang xám), Ductile Iron (gang cầu), Stainless Steel 304/316 (inox chống ăn mòn), Brass (đồng) đến Carbon Steel (thép chịu nhiệt).

• Theo kết nối: Gồm kiểu Threaded (ren), Flanged (mặt bích), Socket Weld (hàn socket) và Butt Weld (hàn giáp mép).

• Theo cơ cấu vận hành: Tích hợp tay quay thủ công (Manual), hộp số giảm tốc (Gear Operated), hoặc bộ truyền động tự động bằng điện (Electric Actuator) và khí nén (Pneumatic Actuator).

Thông số kỹ thuật quan trọng của van cổng

• Size: Đáp ứng từ đường ống dân dụng nhỏ nhất đến hệ thống cấp nước đô thị cỡ lớn.

• Pressure: Các dải áp suất chịu lực từ PN10, PN16 đến PN40 cho môi trường công nghiệp nặng.

• Temperature: Khả năng chịu nhiệt linh hoạt từ âm sâu đến các hệ thống hơi nóng trên 400°C.

So sánh van cổng với các loại van khác

• Trường hợp nên dùng Gate Valve: Khi hệ thống yêu cầu đường ống mở hoàn toàn liên tục, không đòi hỏi thao tác đóng mở ngắt quãng nhanh, giúp giảm thiểu tuyệt đối tổn thất áp suất dòng chảy.

Vì sao van cổng được dùng phổ biến trong công nghiệp?

Thiết bị này chiếm trọn niềm tin nhờ thiết kế dạng Full Bore không gây cản trở dòng chảy, giữ mức tổn thất áp nhỏ, mang lại độ kín cao nhờ lực siết chặt giữa đĩa và đế van, tuổi thọ dài khi vận hành đúng cách, khả năng chịu áp lực lớn và cấu trúc đơn giản giúp bảo trì dễ dàng.

Ứng dụng thực tế

Van cổng được sử dụng ở đâu?

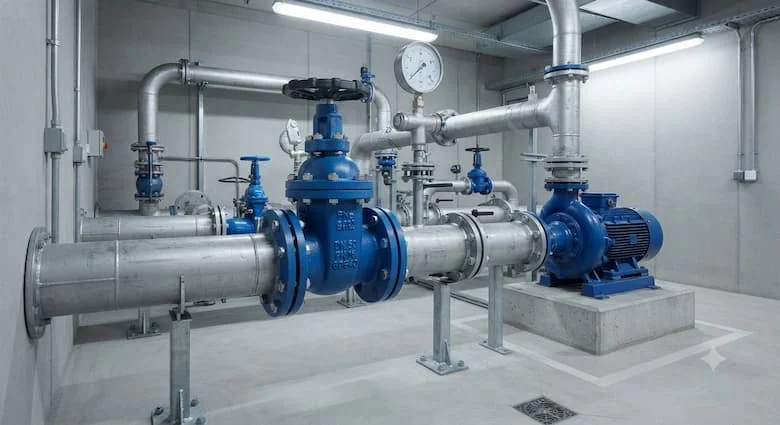

• Cấp nước & Nhà máy xử lý nước: Kiểm soát tuyến ống truyền tải nước sạch chính với yêu cầu lưu lượng lớn, áp suất ổn định.

• HVAC & Fire Protection: Lắp đặt tại các hệ thống phòng cháy chữa cháy và đường ống nước chính của tòa nhà cao tầng.

• Steam & Oil & Gas: Quản lý dòng hơi nóng áp lực cao hoặc vận chuyển dầu mỏ, khí đốt tại các nhà máy lọc dầu.

• Chemical & Power Plant: Điều phối hóa chất hoặc vận hành hệ thống làm mát tại các nhà máy nhiệt điện, điện hạt nhân.

Hướng dẫn / Checklist

Hướng dẫn lựa chọn van cổng phù hợp

• Xác định chính xác môi chất (nước, hóa chất, hơi nóng).

• Kiểm tra nhiệt độ vận hành tối đa của hệ thống.

• Đo lường áp suất làm việc thực tế (PN).

• Xác định kích thước danh định DN phù hợp.

• Chọn tiêu chuẩn kết nối tương thích (Mặt bích JIS, ANSI...).

• Lựa chọn chất liệu thân van và gioăng tối ưu.

• Xác định cơ cấu vận hành (Tay quay hay tự động).

• Ưu tiên các thương hiệu uy tín có đầy đủ chứng nhận chất lượng (CO/CQ).

Hướng dẫn bảo dưỡng van cổng

• Kiểm tra thường xuyên các điểm rò rỉ tại nắp van và thân van.

• Bôi trơn định kỳ ty van để đảm bảo thao tác xoay mượt mà.

• Kiểm tra hộp chèn (packing) để ngăn ngừa hiện tượng rò rỉ lưu chất.

• Thực hiện đóng mở định kỳ đối với các van ít vận hành.

• Vệ sinh sạch sẽ cặn bẩn bám tụ quanh khu vực đế van.

FAQ - Câu hỏi thường gặp

1.Gate van khác ball valve như thế nào?

Gate van phù hợp để đóng mở hoàn toàn và giảm tổn thất áp suất, trong khi ball valve đóng mở nhanh hơn và có cấu tạo gọn hơn.

2.Gate valve có dùng để điều tiết lưu lượng không?

Không nên. Gate valve được thiết kế chủ yếu để đóng hoặc mở hoàn toàn dòng chảy.

3.Nên chọn van cổng ty nổi hay ty chìm?

Ty nổi giúp dễ quan sát trạng thái đóng/mở và phù hợp không gian rộng, trong khi ty chìm tiết kiệm chiều cao, thích hợp cho hố van hoặc khu vực hạn chế không gian.

4.Van cổng inox và gang khác nhau thế nào?

Van inox có khả năng chống ăn mòn và chịu nhiệt tốt hơn, còn van gang phù hợp hệ thống nước sạch với chi phí tối ưu hơn.

5.Bao lâu nên bảo dưỡng van cổng?

Nên kiểm tra và bảo dưỡng định kỳ mỗi 6–12 tháng, tùy thuộc vào điều kiện vận hành và môi trường sử dụng thực tế.

Kết luận

Gate van là giải pháp tối ưu cho các hệ thống công nghiệp cần đóng mở hoàn toàn với lưu lượng lớn. Việc lựa chọn đúng loại van, chất liệu, mức áp suất và tiêu chuẩn kết nối sẽ giúp hệ thống vận hành ổn định, giảm thiểu chi phí bảo trì và kéo dài tối đa tuổi thọ thiết bị.
