Giải Pháp Tự Động Hóa Van Công Nghiệp Với Đầu Khí Nén Hiện Đại

Trong bối cảnh các nhà máy công nghiệp đang chuyển dịch mạnh mẽ sang mô hình vận hành tự động hóa thông minh, việc kiểm soát dòng chảy bằng tay dần được thay thế bởi các thiết bị truyền động cơ giới hóa. Đặc biệt, sự xuất hiện của Pneumatic Actuator đã mang lại một cuộc cách mạng trong việc điều khiển van từ xa với tốc độ chớp nhoáng và độ chính xác tuyệt đối. Nếu doanh nghiệp của bạn vẫn phụ thuộc vào sức người hoặc sử dụng thiết bị kém đồng bộ, hệ thống sẽ rất dễ đối mặt với rủi ro đình trệ, tốn kém nhân công và mất an toàn lao động.

Vì sao Pneumatic Actuator ngày càng được sử dụng rộng rãi?

Sự bùng nổ của xu hướng tự động hóa trong các nhà máy sản xuất hiện đại đòi hỏi mọi quy trình đều phải được giám sát và điều khiển từ trung tâm mà không cần can thiệp thủ công tại chỗ. Nhu cầu điều khiển van từ xa ở những vị trí trên cao, không gian chật hẹp hoặc môi trường độc hại ngày càng trở nên cấp thiết. Việc tích hợp công nghệ này giúp giảm thiểu đáng kể số lượng nhân công vận hành, hạn chế tối đa sai sót con người và tăng cường độ an toàn tuyệt đối cho toàn bộ dây chuyền sản xuất.

Kiến thức nền

Đầu khí nén là gì?

Đầu khí nén (hay còn gọi là Pneumatic Actuator) là bộ truyền động cơ học sử dụng áp suất khí nén để tạo ra chuyển động quay hoặc tịnh tiến, từ đó điều khiển thao tác đóng, mở hoặc tiết lưu cho các dòng van công nghiệp. Thiết bị này đóng vai trò như "cơ bắp" của hệ thống tự động, giúp các dòng van như van bướm hay van bi vận hành trơn tru mà không cần tốn sức lao động trực tiếp.

Cấu tạo và nguyên lý hoạt động của Pneumatic Actuator

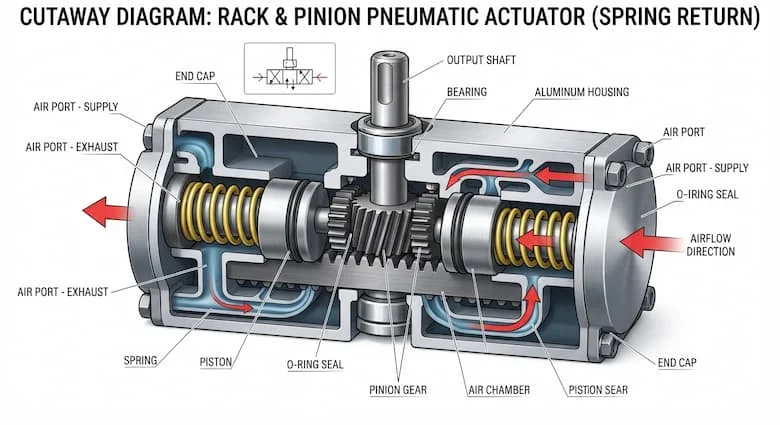

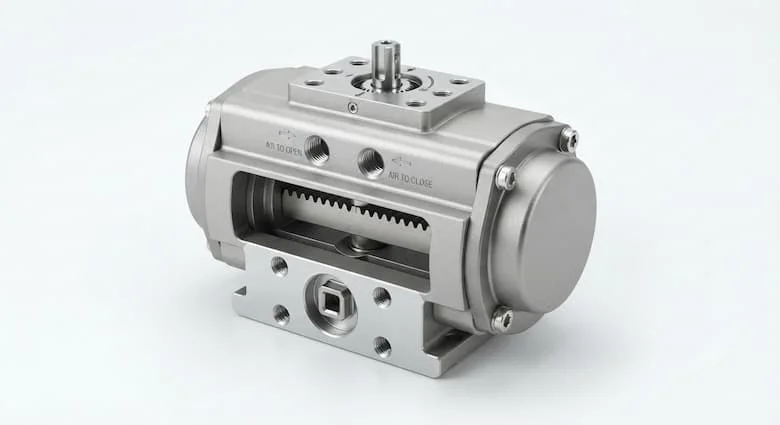

Cấu tạo chi tiết

Một thiết bị Pneumatic Actuator tiêu chuẩn được chế tạo từ các bộ phận cơ khí đồng bộ:

• Housing (Thân vỏ): Khối hợp kim nhôm đúc nguyên khối bảo vệ các chi tiết bên trong khỏi tác động môi trường.

• Piston: Hai quả piston dịch chuyển đối xứng tạo lực đẩy cơ học mạnh mẽ.

• Rack & Pinion (Thanh răng – Bánh răng): Cơ cấu chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay tròn của trục.

• Spring (Lò xo): Hệ thống lò xo hồi vị (chỉ có ở dòng tác động đơn).

• Shaft (Trục van): Truyền mô-men xoắn trực tiếp lên trục của van công nghiệp.

• O-ring: Gioăng làm kín ngăn chặn sự thất thoát áp suất khí nén.

• Bearings: Bạc đạn giảm ma sát, giúp các chi tiết chuyển động mượt mà.

• End Cap (Nắp bịt hai đầu): Cố định buồng khí và tích hợp cổng cấp khí nén.

Nguyên lý hoạt động

Khi hệ thống cấp khí nén đi vào các cổng của Pneumatic Actuator, áp suất khí sẽ đẩy hai piston dịch chuyển ra ngoài hoặc ép vào trong tùy theo thiết kế. Chuyển động tịnh tiến này tác động trực tiếp lên hệ thống thanh răng khớp với bánh răng của trục, làm trục quay một góc chính xác 90 độ. Nhờ đó, van công nghiệp được điều khiển đóng hoặc mở hoàn toàn một cách nhanh chóng và ổn định.

Phân tích chuyên sâu

Các loại Pneumatic Actuator phổ biến

• Single Acting Pneumatic Actuator (Tác động đơn): Sử dụng áp lực khí nén để mở van và tích hợp hệ thống lò xo hồi (Spring Return) để tự động đóng van khi mất nguồn khí, mang lại tính năng an toàn Fail Safe tuyệt vời.

• Double Acting Pneumatic Actuator (Tác động kép): Sử dụng áp suất khí nén cho cả hai chiều đóng và mở van, cung cấp mô-men xoắn lớn, vận hành ổn định và tiết kiệm chi phí cho các hệ thống quy mô lớn.

• Scotch Yoke Actuator: Sử dụng cơ cấu nạng trượt để tạo mô-men xoắn cực lớn ở hai đầu hành trình, phù hợp cho các dòng van có kích thước lớn và lực cản cao.

• Rack and Pinion Actuator: Thiết kế thanh răng bánh răng phổ biến nhất, đảm bảo độ chính xác cao và kết cấu nhỏ gọn.

Thông số kỹ thuật quan trọng

Giải thích: Các thông số này phải được lựa chọn đồng bộ với van công nghiệp. Ví dụ, để vận hành một chiếc van bướm cỡ lớn, bạn bắt buộc phải tính toán mô-men xoắn của Pneumatic Actuator lớn hơn lực cản thực tế của van ít nhất 20% để đảm bảo độ bền lâu dài.

So sánh Single Acting và Double Acting

Phân tích: Bạn nên chọn Single Acting cho các đường ống yêu cầu tính an toàn tuyệt đối, ví dụ như van ngắt khẩn cấp khi hệ thống mất nguồn khí hoặc mất điện. Ngược lại, Double Acting là lựa chọn tối ưu và kinh tế cho các dây chuyền vận hành liên tục đóng mở bình thường không lo sự cố đột xuất.

Vì sao nên sử dụng Pneumatic Actuator?

Thiết bị này được giới kỹ sư ưu ái nhờ khả năng đóng mở nhanh chóng chỉ trong vài giây, độ chính xác điều tiết dòng chảy cực cao, dễ dàng tích hợp với hệ thống PLC tự động hóa nhà máy, hoạt động ổn định trong nhiều điều kiện khắc nghiệt, chi phí vận hành thấp nhờ sử dụng năng lượng khí sạch, và đặc biệt là an toàn tuyệt đối trong môi trường dễ cháy nổ do không phát sinh tia lửa điện như thiết bị truyền động điện.

Ứng dụng thực tế

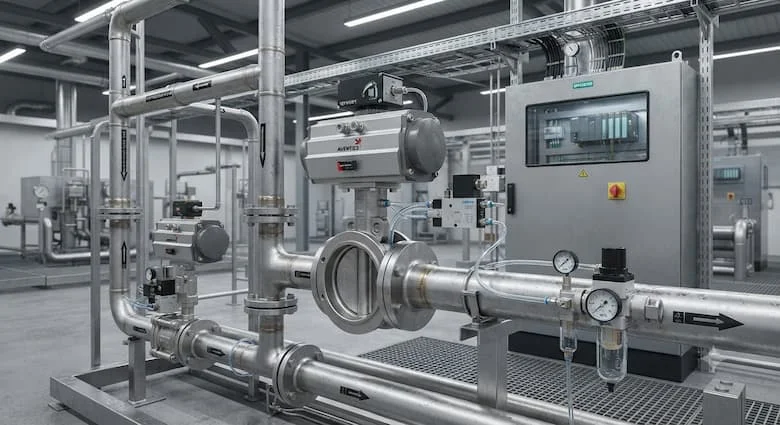

Pneumatic Actuator được ứng dụng ở đâu?

• Nhà máy nước & Xử lý nước thải: Điều khiển các cụm van bướm kích thước lớn tại trạm bơm phân phối, đảm bảo kiểm soát lưu lượng dòng chảy tự động 24/7.

• Hệ thống HVAC: Vận hành các van điều tiết nước lạnh tuần hoàn trong hệ thống điều hòa trung tâm của các tòa nhà thương mại lớn.

• Ngành Thực phẩm & Đồ uống: Sử dụng dòng Pneumatic Actuator vỏ inox chống gỉ để tự động hóa các đường ống nguyên liệu sạch tuân thủ tiêu chuẩn vệ sinh khắt khe.

• Ngành Dược phẩm: Kiểm soát dòng khí tinh khiết và dung dịch hóa chất trong các bồn trộn tự động vô trùng.

• Nhà máy Hóa chất & Xi măng: Hoạt động bền bỉ trong môi trường nhiều bụi bẩn, hóa chất ăn mòn nhờ lớp phủ anode chống gỉ đặc biệt.

• Ngành Dầu khí & Nhà máy điện: Đóng ngắt các đường ống dẫn khí áp suất cao, đòi hỏi độ tin cậy và hệ thống an toàn Fail Safe tuyệt đối.

Hướng dẫn / Checklist

Checklist lựa chọn Pneumatic Actuator

• Xác định chính xác chủng loại van cần lắp (van bướm, van bi).

• Đo lường kích thước danh định và đường kính van.

• Tính toán chính xác mô-men xoắn (Torque) yêu cầu của van.

• Kiểm tra áp suất nguồn khí nén thực tế tại nhà máy (thường từ 5-6 bar).

• Đối chiếu chuẩn kết nối cơ khí theo tiêu chuẩn ISO 5211.

• Đánh giá môi trường làm việc (nhiệt độ, độ ẩm, hóa chất ăn mòn).

• Lựa chọn kiểu tác động đơn (Single Acting) hay tác động kép (Double Acting).

• Chọn mua các phụ kiện đi kèm phù hợp (Van điện từ Solenoid Valve, bộ báo vị trí Limit Switch Box).

• Ưu tiên các thương hiệu sản xuất thiết bị tự động uy tín trên thị trường.

• Yêu cầu nhà cung cấp cung cấp đầy đủ chứng nhận chất lượng CO/CQ.

Hướng dẫn lắp đặt và bảo dưỡng

• Kiểm tra trục van: Đảm bảo trục van và ổ cắm của Pneumatic Actuator hoàn toàn sạch sẽ, không bị biến dạng.

• Căn chỉnh đúng ISO 5211: Lắp đặt thiết bị đồng tâm với mặt bích van, siết đều các bulông để tránh lệch trục.

• Kiểm tra áp suất khí: Đảm bảo đường ống dẫn khí nén khô ráo, được lọc tách ẩm trước khi đấu nối vào van điện từ.

• Kiểm tra rò rỉ: Sử dụng dung dịch xà phòng bôi lên các đường ống dẫn khí và khớp nối để phát hiện và khắc phục kịp thời hiện tượng xì khí.

• Bôi trơn định kỳ: Bổ sung mỡ kỹ thuật chuyên dụng vào các rãnh trượt bên trong thiết bị sau chu kỳ hoạt động dài.

FAQ - Câu hỏi thường gặp

1.Đầu khí nén là gì?

Đầu khí nén là bộ truyền động sử dụng áp suất khí nén để tự động hóa việc đóng mở các dòng van công nghiệp thay cho sức người.

2.Single Acting và Double Acting khác nhau thế nào?

Single Acting sử dụng lò xo để hồi vị tự động khi mất nguồn khí, trong khi Double Acting cần áp lực khí nén để thực hiện cả hai chiều đóng và mở.

3.Pneumatic Actuator có thể lắp cho những loại van nào?

Thiết bị tương thích hoàn hảo với van bướm, van bi và một số dòng van cổng hoặc van đặc thù có thiết kế trục phù hợp chuẩn ISO 5211.

4.Cần bao nhiêu áp suất để vận hành?

Áp suất khí nén tiêu chuẩn dao động từ 3 đến 8 bar tùy thuộc vào kích cỡ model và momen xoắn yêu cầu của hệ thống.

5.Bao lâu nên bảo dưỡng đầu khí nén?

Khuyến nghị kiểm tra, xả nước ngưng tụ và bảo dưỡng tổng thể thiết bị định kỳ từ 6 đến 12 tháng một lần.

Kết luận

Đầu khí nén đóng vai trò là giải pháp truyền động cơ giới hóa không thể thiếu trong các hệ thống tự động hóa van công nghiệp hiện đại. Việc lựa chọn chính xác loại tác động, mô-men xoắn phù hợp, chuẩn lắp cơ khí và các phụ kiện đồng bộ sẽ giúp hệ thống của bạn vận hành trơn tru, an toàn tuyệt đối và tiết kiệm tối đa chi phí bảo trì dài hạn.
