Storm Valve Angle Type Là Giải Pháp Chống Trào Ngược Hiệu Quả Cho Hệ Thống Thoát Nước

Tình trạng nước biển tràn ngược vào các khoang tàu qua đường ống xả thải luôn là cơn ác mộng đối với an toàn hàng hải. Nếu không được ngăn chặn kịp thời, hiện tượng này có thể dẫn đến nguy cơ ngập khoang nghiêm trọng, làm tê liệt hệ thống máy móc và đe dọa trực tiếp đến tính mạng của thuyền viên trên biển. Chính vì lý do đó, storm valve angle type đã trở thành một thiết bị bắt buộc phải có trên nhiều hệ thống đường ống hàng hải hiện đại. Trong đó, kiểu dáng góc 90 độ (angle type) là sự lựa chọn được sử dụng cực kỳ phổ biến nhờ khả năng tối ưu hóa không gian và hiệu suất vận hành vượt trội. Vậy van chống trào ngược được thiết kế theo dạng góc 90° có cấu tạo như thế nào và tại sao lại được sử dụng rộng rãi đến vậy?

Storm Valve Angle Type Là Giả F Gì?

Storm valve angle type là loại van chống trào ngược được thiết kế theo dạng góc 90°, giúp ngăn nước biển quay trở lại hệ thống thoát nước trên tàu và các công trình hàng hải. Tên gọi này còn xuất hiện dưới các biến thể quen thuộc như Angle Storm Valve, Marine Angle Storm Valve hoặc Marine Storm Valve tùy thuộc vào từng nhà sản xuất và tiêu chuẩn kỹ thuật hàng hải quốc tế.

Vai trò cốt lõi của thiết bị này là cho phép chất thải hoặc nước từ bên trong tàu thoát ra ngoài một chiều, đồng thời tự động đóng chặt lại khi có áp lực nước biển dâng cao từ phía bên ngoài. Sự kết hợp giữa thiết kế góc vuông và cơ chế tự động giúp bảo vệ toàn bộ hệ thống đường ống xả thải khỏi nguy cơ quá áp và ngập lụt ngược dòng.

Cấu Tạo Của van chống trào ngược được thiết kế theo dạng góc 90°

Sự bền bỉ của van chống trào ngược được thiết kế theo dạng góc 90° được cấu thành từ các chi tiết cơ khí gia công chính xác, chịu được môi trường nước mặn khắc nghiệt:

• Thân van: Thường làm từ gang (cast iron), đồng (bronze), thép đúc (cast steel) hoặc thép không gỉ (stainless steel), chịu áp lực cao và chống ăn mòn tốt.

• Đĩa van & Trục van: Bộ phận chuyển động trực tiếp đóng mở, kết nối đồng bộ với trục xoay để điều hướng dòng chảy.

• Seat (Ghế van) & Nắp van: Tạo độ kín tuyệt đối khi van đóng, ngăn rò rỉ nước biển và cho phép bảo trì bên trong dễ dàng.

• Tay gạt hoặc vô lăng: Cho phép người vận hành cưỡng bức đóng hoặc mở van bằng tay trong các tình huống khẩn cấp.

Nguyên Lý Hoạt Động

Cơ chế vận hành của van chống trào ngược được thiết kế theo dạng góc 90° diễn ra hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất và trọng lực (gravity, back pressure, self-closing):

• Bước 1 (Xả nước): Khi nước thải từ trong tàu dẩy ra, áp lực dòng chảy đẩy đĩa van mở lên, cho phép nước thoát ra ngoài môi trường biển một cách dễ dàng.

• Bước 2 (Chống trào): Khi mực nước biển dâng cao hoặc có sóng lớn tạo áp lực ngược chiều (back pressure), dòng nước ép ngược vào đĩa van kết hợp với trọng lực khiến đĩa tự động đóng sập xuống, hoàn toàn ngăn không cho nước biển quay lại khoang tàu.

Các Loại Storm Valve Angle Type Phổ Biến

Để đáp ứng đa dạng các tiêu chuẩn đóng tàu, van chống trào ngược được thiết kế theo dạng góc 90° được phân chia theo nhiều tiêu chí kỹ thuật:

• Theo vật liệu: Gồm Bronze (đồng thau/đồng đỏ chống hà tốt), Cast Iron (gang xám kinh tế), Stainless Steel (inox chống hóa chất) và Carbon Steel (thép carbon chịu lực).

• Theo kiểu kết nối: Kết nối mặt bích (flanged) chắc chắn hoặc kết nối ren (threaded) cho đường ống nhỏ.

• Theo áp suất & Tiêu chuẩn: Phân loại theo dải áp suất PN10, PN16, JIS, ANSI, kết hợp các tiêu chuẩn hàng hải quốc tế như JIS, DIN, ANSI và IMO.

Thông Số Kỹ Thuật Quan Trọng

Các thông số này đóng vai trò quyết định trong việc đảm bảo van chịu được áp lực thủy tĩnh lớn và môi trường biển ăn mòn cao trong suốt vòng đời hoạt động.

Van chống trào ngược được thiết kế theo dạng góc 90° Khác Gì Straight Type?

Việc lựa chọn kiểu góc thường ưu tiên cho các vị trí đường ống sát vách tàu, nơi cần đổi hướng dòng chảy ra mạn tàu để tiết kiệm diện tích tối đa.

Tại Sao Thiết Kế Góc 90° Lại Được Ưa Chuộng?

Thiết kế góc vuông 90° của van chống trào ngược được thiết kế theo dạng góc 90° mang lại những ưu thế kỹ thuật vượt trội trong ngành đóng tàu. Cấu trúc này vừa đóng vai trò là một phụ kiện đổi hướng dòng chảy thay thế cho khuỷu tay (elbow), vừa tích hợp cơ cấu van một chiều chống trào ngược hiệu quả. Nhờ vậy, kỹ sư có thể tối ưu hóa không gian lắp đặt trong các hầm máy chật hẹp, giảm thiểu số lượng mối nối trên đường ống, hạ thấp nguy cơ rò rỉ và đáp ứng hoàn hảo các bản vẽ thiết kế kết cấu tàu phức tạp.

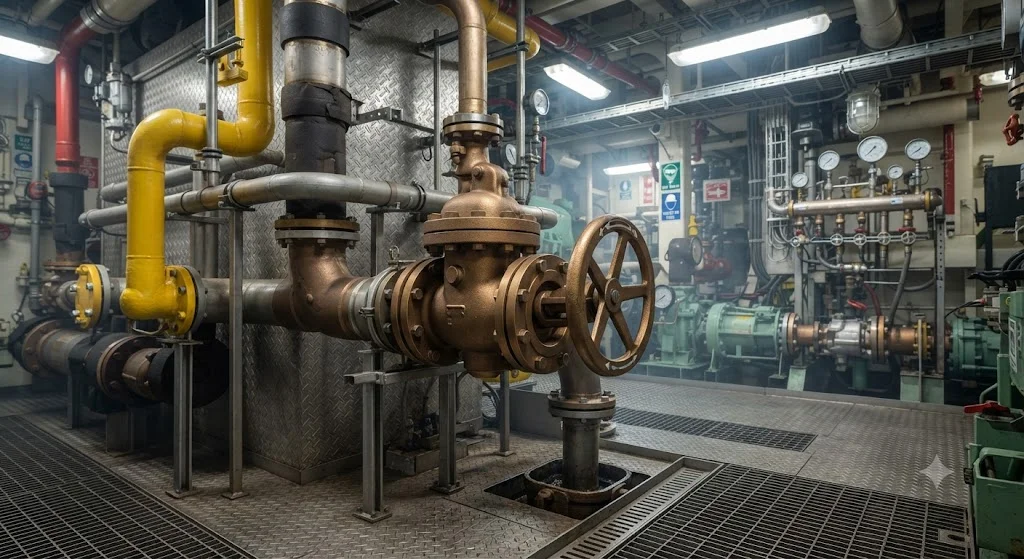

Ứng dụng thực tế van chống trào ngược được thiết kế theo dạng góc 90° Được Sử Dụng Ở Đâu?

Thiết bị này hiện diện trong hầu hết các công trình nổi và phương tiện hàng hải quy định ngặt nghèo về an toàn:

• Tàu hàng (Cargo ship), tàu chở dầu (Oil tanker), tàu khách (Passenger ship) và tàu quân sự (Naval ship).

• Giàn khoan ngoài khơi (Offshore platform) và tàu chứa dầu FPSO.

• Khu vực buồng máy (Engine room), hệ thống thoát nước đáy tàu (Bilge system), hệ thống nước dằn (Ballast system) và đường ống thoát sàn (Drain system).

Khi Nào Nên Chọn Storm Valve Angle Type?

Các kỹ sư hàng hải nên ưu tiên chỉ định dòng sản phẩm này trong các tình huống thực tế sau:

• Không gian lắp đặt hạn chế, cần tối ưu diện tích hầm tàu.

• Đường ống thoát nước bắt buộc phải đổi hướng ra mạn tàu.

• Hệ thống yêu cầu khả năng chống trào ngược tự động đạt độ tin cậy cao.

• Tuân thủ nghiêm ngặt các công ước và tiêu chuẩn an toàn hàng hải quốc tế IMO.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

Việc lựa chọn sai thông số kỹ thuật thường gây hậu quả nghiêm trọng:

• Chọn sai kích thước DN hoặc áp suất: Dẫn đến rò rỉ dòng chảy hoặc không chịu được áp lực nước biển sâu. Giải pháp: Tính toán kỹ lưu lượng xả và áp suất thủy tĩnh tối đa.

• Sai vật liệu hoặc hướng lắp: Dùng gang trong môi trường hóa chất mặn thay vì đồng/inox gây ăn mòn nhanh chóng. Giải pháp: Tuân thủ tuyệt đối bảng tương thích vật liệu và chiều mũi tên dòng chảy trên thân van.

Hướng Dẫn Lựa Chọn Storm Valve Angle Type

• Xác định chính xác tính chất lưu chất (nước biển, nước thải, dầu)

• Kiểm tra đường kính danh định DN của đường ống

• Kiểm tra cấp áp lực làm việc của hệ thống

• Lựa chọn vật liệu thân và đĩa van phù hợp (Bronze/Stainless Steel)

• Chọn kiểu kết nối mặt bích tương thích

• Kiểm tra tiêu chuẩn hàng hải áp dụng (JIS, DIN, IMO)

• Chọn đúng hãng sản xuất uy tín có chứng nhận chất lượng

Những Lưu Ý Khi Lắp Đặt Và Bảo Trì

Quá trình thi công và vận hành storm valve angle type đòi hỏi sự tuân thủ nghiêm ngặt:

• Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy từ trong ra ngoài mạn tàu.

• Siết đều lực các bulong mặt bích để tránh làm nứt vỡ thân van.

• Sử dụng gioăng đệm (gasket) chuyên dụng chịu nước biển để đảm bảo độ kín khít.

• Thực hiện test kín áp suất định kỳ, kiểm tra độ linh hoạt của đĩa van và tình trạng ăn mòn bề mặt để bảo dưỡng hoặc thay thế kịp thời.

FAQ

Câu Hỏi Thường Gặp

Storm valve angle type có phải check valve không?

Về cơ bản, nó hoạt động dựa trên nguyên lý của van một chiều (check valve) nhưng được thiết kế chuyên biệt với cơ cấu tự đóng và tay vặn cưỡng bức để chống nước biển tràn ngược trên tàu thủy.

Có dùng được cho nước biển không?

Có, loại van này được chế tạo đặc biệt từ các vật liệu chống ăn mòn cao như đồng (bronze) hoặc inox chuyên dụng để hoạt động bền bỉ trong môi trường nước mặn.

Angle type và straight type loại nào tốt hơn?

Không có loại nào tốt hơn tuyệt đối; angle type phù hợp nơi cần đổi hướng dòng và tiết kiệm không gian, trong khi straight type tối ưu cho các đoạn ống thẳng dài.

Storm valve có cần bảo trì không?

Có, thiết bị cần được kiểm tra, vệ sinh cặn bẩn và bôi trơn định kỳ để đảm bảo đĩa van luôn đóng mở nhạy bén, tránh kẹt cứng do hàu hà hoặc rỉ sét.

Bao lâu nên kiểm tra storm valve?

Nên thực hiện kiểm tra tổng thể và thử áp lực định kỳ theo lịch bảo dưỡng tàu hàng, thường là từ 6 đến 12 tháng một lần.

Có Nên Chọn Storm Valve Angle Type?

Storm valve angle type đã khẳng định vị thế là một giải pháp kỹ thuật không thể thiếu, đóng vai trò là "tấm khiên" bảo vệ toàn diện hệ thống thoát nước, buồng máy và an toàn kết cấu cho tàu biển trước nguy cơ nước biển tràn ngược nghiêm trọng. Sự kết hợp hoàn hảo giữa thiết kế góc vuông 90 độ tối ưu không gian, cơ chế tự đóng thông minh dựa trên trọng lực và áp suất ngược, cùng với các tùy chọn vật liệu chống ăn mòn cao cấp như đồng thau hay inox đã giúp thiết bị này vượt qua những tiêu chuẩn kiểm định khắt khe nhất của ngành hàng hải quốc tế.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về storm valve angle type
