Hướng dẫn chi tiết lựa chọn và thay thế ball valve handle chuẩn kỹ thuật

Tình trạng tay gạt van bi đột ngột bị gãy ngang trong quá trình vận hành, van trở nên vô cùng cứng và khó đóng mở, tay gạt bị ăn mòn rỉ sét nặng sau thời gian ngắn, hay việc không thể tìm được phụ kiện thay thế phù hợp khi thiết bị hỏng hóc là những sự cố quen thuộc trong nhiều hệ thống công nghiệp. Nhiều người thường chỉ tập trung quan tâm đến chất lượng thân van mà vô tình bỏ qua ball valve handle – bộ phận trực tiếp chịu lực để điều khiển quá trình đóng mở dòng chảy. Lựa chọn sai thông số của van bi tay gạt có thể khiến toàn bộ hệ thống van hoạt động kém hiệu quả, gây mất an toàn lao động và gián đoạn dây chuyền sản xuất. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ tường tận cấu tạo, phân loại và cách lựa chọn van bi tay gạt tối ưu nhất.

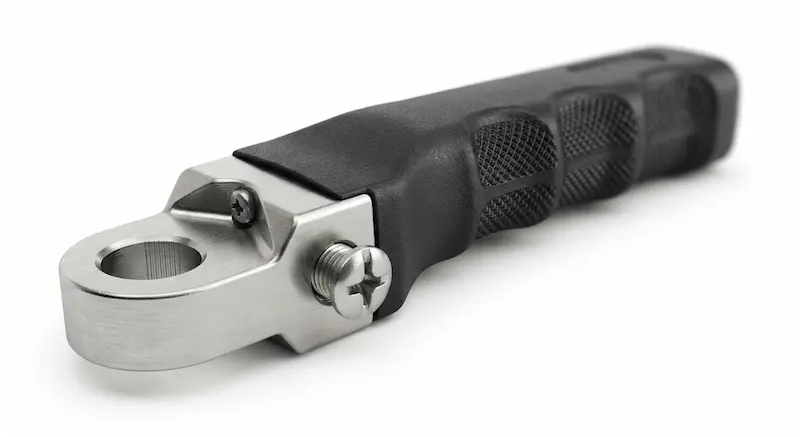

Ball valve handle là gì?

Ball valve handle là bộ phận tay gạt hoặc tay điều khiển cơ học được gắn trực tiếp trên phần trục của van bi, cho phép người vận hành dễ dàng xoay bi van một góc 90 độ để đóng hoặc mở hoàn toàn dòng chảy lưu chất. Đây là một bộ phận cốt lõi giúp truyền tải mô-men xoắn lực từ tay người dùng đến cơ cấu bi xoay bên trong thân van.

Vai trò chính của tay gạt là làm điểm tựa cơ học để kiểm soát lưu lượng dòng chảy nhanh chóng. Chức năng này đòi hỏi tay gạt phải có độ cứng vững cao, khả năng chịu lực tốt và liên kết chặt chẽ với trục van để tránh hiện tượng trượt khớp trong suốt vòng đời sử dụng của thiết bị.

Nguyên lý hoạt động của van bi tay gạt

Cơ chế vận hành của van bi tay gạt dựa trên nguyên lý chuyển động góc quay cơ học đơn giản nhưng vô cùng hiệu quả. Khi người vận hành tác dụng lực để xoay tay gạt, lực này chuyển hóa thành mô-men xoắn truyền qua trục van, làm viên bi đục lỗ bên trong xoay một góc chính xác 90 độ để cho phép dòng chảy đi qua hoặc chặn đứng hoàn toàn.

Sở dĩ thiết kế chỉ cần xoay 90 độ là vì cấu trúc viên bi khoét lỗ xuyên tâm giúp tối ưu hóa tốc độ đóng mở nhanh chỉ trong một thao tác gạt ngắn. Hơn nữa, tay gạt được thiết kế càng dài thì cánh tay đòn càng lớn, giúp người dùng thao tác trở nên nhẹ nhàng hơn rất nhiều ngay cả với các dòng van có áp lực cao. Việc cố định chắc chắn giữa tay gạt và trục van là bắt buộc để triệt tiêu hiện tượng rơ lắc, đảm bảo truyền lực chính xác tuyệt đối.

Cấu tạo của ball valve handle

Sự chắc chắn của một chiếc van bi tay gạt tiêu chuẩn được tạo thành từ các bộ phận cơ khí gắn kết chặt chẽ với nhau:

• Tay gạt chính: Thanh kim loại chịu lực chính, đóng vai trò cánh tay đòn truyền mô-men xoắn.

• Lớp bọc nhựa hoặc cao su: Lớp vỏ cách nhiệt, chống trượt, tạo cảm giác êm ái và bảo vệ tay người vận hành.

• Bu lông cố định & Đai ốc: Chi tiết kẹp chặt tay gạt vào đầu trục van, chống tuột trượt khi chịu lực xoắn lớn.

• Trục kết nối & Chốt khóa (nếu có): Phần lỗ xẻ rãnh khớp hoàn hảo với đầu trục van, tích hợp khóa an toàn chống tự ý gạt mở ngoài ý muốn.

Phân loại van bi tay gạt

Tùy theo nhu cầu ứng dụng thực tế trong công nghiệp và dân dụng, van bi tay gạt được phân chia theo các tiêu chí kỹ thuật cụ thể:

• Theo thiết kế: Gồm tay gạt phẳng truyền thống, tay gạt bọc nhựa chống trượt, tay gạt tích hợp ổ khóa an toàn (lockable handle) và tay gạt có gờ chống trượt tay.

• Theo vật liệu chế tạo: Thép mạ kẽm thông dụng giá rẻ, Inox 304 chống ăn mòn tốt, Inox 316 chịu hóa chất khắc nghiệt và các hợp kim đặc biệt.

• Theo kích thước danh định: Phù hợp với các dải kích thước van từ DN15, DN20, DN25, DN50 cho đến các dòng van cỡ lớn DN100. Mỗi phân khúc kích thước đòi hỏi độ dày và chiều dài tương ứng để đảm bảo khả năng chịu tải.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thay thế hoặc lắp mới van bi tay gạt, kỹ sư cần xem xét kỹ lưỡng các thông số cốt lõi sau đây:

• Chiều dài và Độ dày tay gạt: Quyết định lực đòn bẩy và độ bền uốn của tay gạt khi chịu tác động mạnh.

• Kiểu kết nối & Kích thước lỗ trục: Kích thước hình vuông hoặc hình chữ nhật của lỗ trục phải khớp hoàn toàn với đầu trục van để không bị rơ lỏng.

• Mô-men xoắn chịu tải & Vật liệu: Khả năng chịu lực vặn tối đa mà không bị cong vênh, kết hợp lớp phủ chống ăn mòn và giới hạn nhiệt độ làm việc thực tế của môi trường.

So sánh các loại ball valve handle

Việc đặt lên bàn cân các dòng van bi tay gạt giúp chủ đầu tư chọn được phương án tối ưu về chi phí lẫn độ bền:

Vì sao chọn đúng van bi tay gạt lại quan trọng?

Việc trang bị và lựa chọn chuẩn xác van bi tay gạt mang lại những lợi ích thiết thực cho toàn bộ hệ thống:

• Kéo dài tuổi thọ vận hành tổng thể cho toàn bộ cụm van bi, tránh làm mòn đầu trục.

• Giúp thao tác đóng mở trở nên nhẹ nhàng, chuẩn xác không tốn sức lực của nhân viên vận hành.

• Giảm thiểu tối đa nguy cơ tuột gãy trục van, đảm bảo an toàn tuyệt đối cho hệ thống áp lực cao và tối ưu hóa chi phí bảo trì định kỳ.

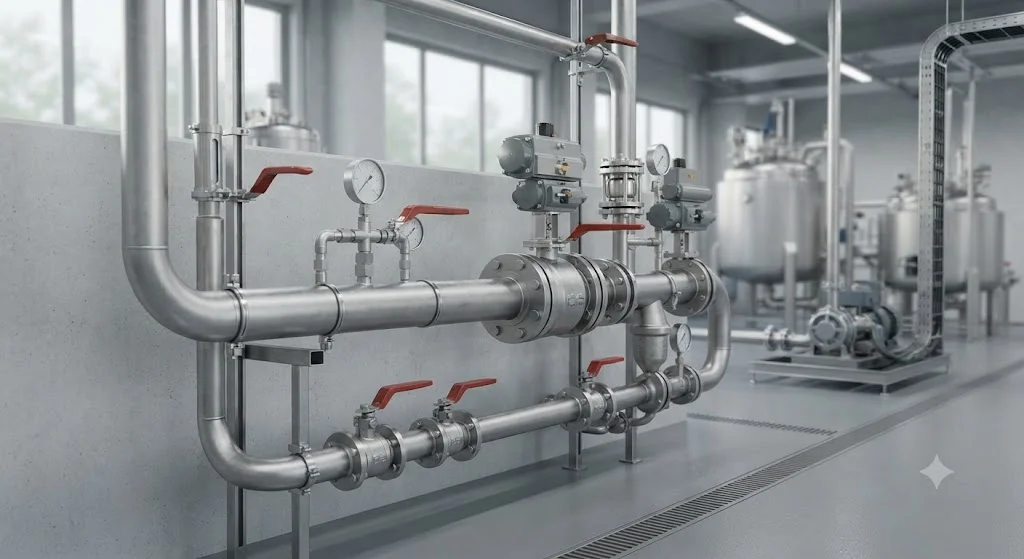

Ball valve handle được sử dụng ở đâu?

Sự hiện diện của van bi tay gạt gắn liền với mọi hệ thống đường ống kiểm soát dòng chảy chất lỏng và khí nén:

• Hệ thống cấp thoát nước sinh hoạt dân dụng, hệ thống điều hòa không khí HVAC các tòa nhà lớn.

• Các nhà máy chế biến thực phẩm, đồ uống, dược phẩm yêu cầu tiêu chuẩn vệ sinh khắt khe.

• Hệ thống hóa chất ăn mòn, nhà máy lọc dầu khí, mạng lưới hơi nóng công nghiệp.

• Trạm xử lý nước thải đô thị và hệ thống phòng cháy chữa cháy (PCCC) chuyên dụng.

Những lỗi thường gặp của van bi tay gạt

Trong quá trình sử dụng lâu năm, van bi tay gạt thường bộc lộ một số hư hỏng điển hình do tác động cơ học và môi trường:

• Tay gạt bị gãy hoặc cong vênh: Do người dùng dùng lực quá mạnh hoặc dùng ống tuýp nối dài để vặn khi van bị kẹt cặn bẩn lâu ngày.

• Tuột khỏi trục & Gỉ sét ăn mòn: Do bu lông siết lỏng lẻo hoặc lớp mạ bảo vệ bị phá hủy trong môi trường hóa chất ẩm ướt, làm mòn rỗng lỗ kết nối trục.

Sai lầm khi thay thế van bi tay gạt

Việc chủ quan trong khâu thay thế van bi tay gạt thường dẫn đến những hậu quả vận hành đáng tiếc:

• Chọn sai kích thước lỗ trục hoặc dùng phụ kiện kém chất lượng: Khiến tay gạt bị rơ lỏng, trượt khớp ngay trong lần thao tác đầu tiên. Giải pháp: Đo chính xác kích thước đầu trục van trước khi mua phụ kiện thay thế chính hãng.

• Không siết đủ lực bu lông cố định: Dẫn đến việc tay gạt bị văng ra khi gặp áp lực vận hành lớn, gây nguy hiểm cho người đứng gần.

Checklist lựa chọn ball valve handle

Hãy kiểm tra kỹ lưỡng các bước trong bảng kiểm tra sau để đảm bảo mua đúng loại van bi tay gạt đạt chuẩn:

• Xác định chính xác kích thước đường kính danh định của van (DN)

• Đo kích thước và hình dáng của đầu trục van (vuông, dẹt, khía rãnh)

• Lựa chọn vật liệu phù hợp với môi trường làm việc (Inox hoặc thép mạ)

• Kiểm tra chiều dài tay gạt cân đối với lực vặn yêu cầu

• Đảm bảo mô-men xoắn chịu tải đáp ứng áp lực hệ thống

• Kiểm tra lớp phủ chống ăn mòn bề mặt tay gạt

• Cân nhắc tính năng tích hợp khóa an toàn nếu cần thiết

• Lựa chọn sản phẩm chính hãng có nguồn gốc xuất xứ rõ ràng

Hướng dẫn thay ball valve handle

Quy trình thay thế van bi tay gạt mới diễn ra nhanh chóng và an toàn khi tuân thủ các bước sau:

1. Khóa hệ thống: Ngừng vận hành đường ống và xả áp suất hoàn toàn để đảm bảo an toàn tuyệt đối.

2. Tháo bu lông cũ: Dùng cờ lê hoặc tua vít tháo rời con ốc hãm ở tâm trục van.

3. Gỡ tay gạt cũ: Nhấc nhẹ tay gạt cũ ra khỏi đầu trục, làm sạch rỉ sét bám xung quanh.

4. Kiểm tra trục: Đảm bảo đầu trục van không bị mòn mép hoặc nứt gãy.

5. Lắp tay gạt mới: Đặt van bi tay gạt mới vào đúng khớp trục, siết chặt bu lông với lực vừa đủ và kiểm tra vận hành đóng mở 90 độ mượt mà trước khi đưa hệ thống chạy lại.

Câu hỏi thường gặp

Ball valve handle có thể thay riêng được không?

Hoàn toàn có thể thay thế riêng biệt mà không cần phải thay mới cả thân van nếu kích thước lỗ trục tương thích.

Làm sao chọn đúng kích thước tay gạt?

Cần dựa vào kích thước DN của van bi và đo trực tiếp bề rộng, chiều cao của đầu trục kết nối để chọn phụ kiện chuẩn xác.

Tay gạt inox có tốt hơn tay gạt thép không?

Có, tay gạt inox bền bỉ hơn, chống rỉ sét hoàn hảo trong môi trường ẩm ướt và hóa chất tốt hơn thép mạ kẽm thông thường.

Khi nào cần thay van bi tay gạt?

Khi tay gạt bị gãy ngang, cong vênh nặng, bị mòn lỏng lỗ trục không còn khả năng truyền lực xoắn hiệu quả.

Van bi tay gạt có dùng chung cho mọi loại van bi không?

Không, mỗi thương hiệu và kích thước van khác nhau sẽ có thiết kế đầu trục và rãnh lắp riêng biệt.

Tổng kết

Ball valve handle tuy chỉ là một chi tiết cơ khí nhỏ bé nhưng lại đóng vai trò tối quan trọng quyết định trực tiếp đến khả năng vận hành trơn tru, độ an toàn và tuổi thọ bền vững của toàn bộ van bi. Việc lựa chọn chuẩn xác kích thước, vật liệu và thiết kế tay gạt sẽ giúp hệ thống của bạn hoạt động ổn định, giảm thiểu tối đa chi phí bảo trì và nâng cao hiệu quả khai thác thực tế.
