Hướng dẫn toàn diện từ chuyên gia: Cấu tạo và vận hành hệ thống nồi hơi công nghiệp

Một nhà máy thực phẩm cần nguồn hơi ổn định để tiệt trùng, xưởng dệt cần nhiệt độ chuẩn xác cho quá trình sấy vải, trong khi nhà máy hóa chất lại yêu cầu dòng hơi áp suất cao để vận hành phản ứng. Tất cả các dây chuyền sản xuất hiện đại này đều phụ thuộc hoàn toàn vào một hệ thống nồi hơi hoạt động bền bỉ và chính xác. Tuy nhiên, một hệ thống Steam Boiler được thiết kế không đúng tiêu chuẩn kỹ thuật sẽ gây ra tình trạng thất thoát nhiệt năng lớn, tiêu hao nhiên liệu vô lý, giảm sút hiệu suất và tiềm ẩn nguy cơ mất an toàn lao động cực kỳ nguy hiểm. Bài viết chuyên sâu này sẽ giúp bạn phân tích tường tận cấu trúc, nguyên lý và các giải pháp tối ưu hóa hệ thống nồi hơi hiệu quả nhất.

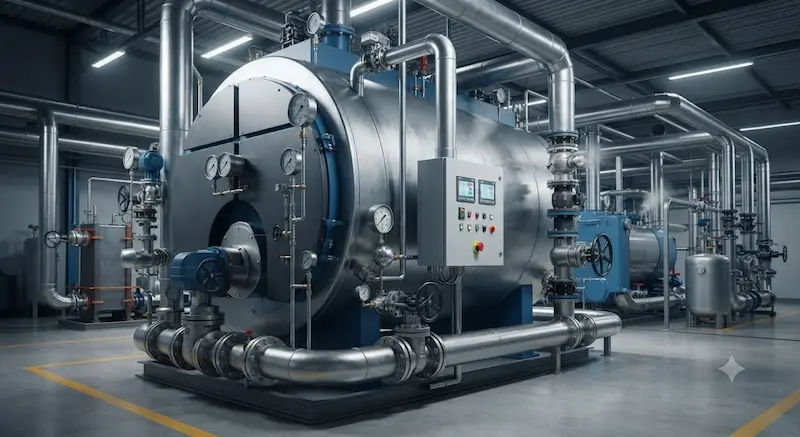

Hệ thống nồi hơi là gì?

Hệ thống nồi hơi là tập hợp đồng bộ các thiết bị cơ khí có chức năng tạo ra, phân phối và kiểm soát áp suất hơi nước phục vụ cho các dây chuyền sản xuất công nghiệp. Toàn bộ hệ thống Steam Boiler bao gồm lò hơi chính, đường ống dẫn hơi, hệ thống xử lý nước cấp, bơm áp lực, các loại van công nghiệp, bẫy hơi cùng hệ thống đo lường, điều khiển tự động. Vai trò cốt lõi của hơi nước là truyền tải năng lượng nhiệt lớn, an toàn và sạch sẽ đến các thiết bị tiêu thụ. Việc xây dựng một hệ thống Steam Boiler đồng bộ giúp nhà máy vận hành liên tục, tối ưu hóa chi phí nhiên liệu và hạn chế tối đa các sự cố kỹ thuật bất ngờ.

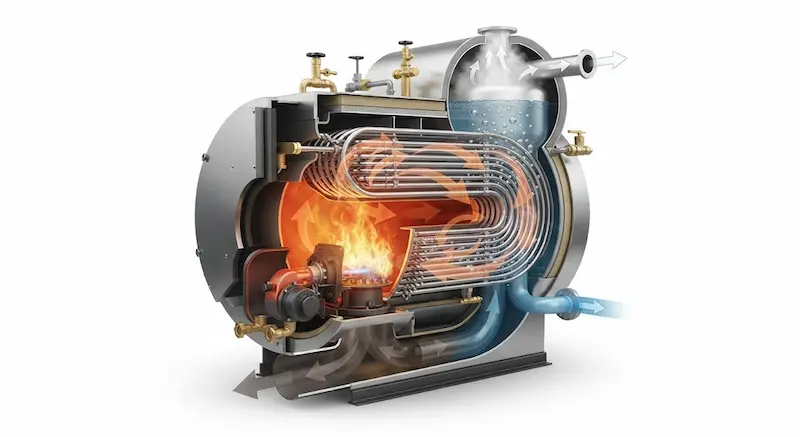

Nguyên lý hoạt động của hệ thống Steam Boiler

Cơ chế vận hành của hệ thống Steam Boiler diễn ra theo một chu trình khép kín hoàn chỉnh. Nước cấp sau khi được lọc sạch được bơm vào thân lò, tại đây quá trình gia nhiệt diễn ra bằng cách đốt cháy nhiên liệu (than, dầu, gas, biomass) hoặc dùng điện trở để biến nước thành hơi nước có nhiệt độ và áp suất cao. Hơi nước này được phân phối qua hệ thống ống dẫn đến các thiết bị sử dụng nhiệt, sau đó ngưng tụ thành nước lỏng và được bẫy hơi thu hồi, đưa trở lại bồn chứa để tuần hoàn liên tục.

Việc xử lý nước cấp là bắt buộc để ngăn ngừa cặn bẩn bám trên bề mặt truyền nhiệt gây nổ ống. Hệ thống cần thu hồi nước ngưng để tận dụng nhiệt lượng dư thừa, đồng thời kiểm soát nghiêm ngặt áp suất và nhiệt độ nhằm đảm bảo an toàn tuyệt đối trong suốt quá trình vận hành.

Cấu tạo chi tiết của hệ thống Steam Boiler

Sự vận hành ổn định của hệ thống Steam Boiler được tạo nên từ sự kết hợp nhịp nhàng của các thiết bị cơ khí chuyên dụng:

• Nồi hơi & Bơm cấp nước: Thân lò chịu áp lực cao và bơm chuyên dụng đẩy nước vào lò.

• Bình khử khí & Bộ hâm nước (Economizer): Loại bỏ oxy hòa tan chống ăn mòn và tận dụng khói thải để sấy nóng nước cấp.

• Bộ quá nhiệt & Đường ống hơi: Nâng nhiệt độ hơi vượt quá điểm sôi bão hòa và dẫn truyền hơi đến các phụ tải.

• Hệ thống van công nghiệp: Bao gồm van an toàn xả áp, van giảm áp, van 1 chiều , van cầu và van bi kiểm soát dòng chảy.

• Bẫy hơi & Thiết bị đo lường: Xả nước ngưng tự động, kết hợp đồng hồ áp suất, nhiệt độ, cảm biến mực nước và tủ điều khiển PLC.

Phân loại hệ thống Steam Boiler

Tùy theo nhu cầu thực tế của từng nhà máy, hệ thống Steam Boiler được phân chia theo các tiêu chí kỹ thuật cụ thể:

• Theo nhiên liệu đốt: Sử dụng than đá truyền thống, dầu DO, khí Gas, viên nén Biomass sinh khối hoặc điện năng. Mỗi loại nhiên liệu mang lại ưu nhược điểm riêng về chi phí và mức độ phát thải môi trường.

• Theo kết cấu buồng đốt: Nồi hơi ống lửa (khói đi trong ống, nước bao quanh) thích hợp công suất nhỏ, dễ vận hành; nồi hơi ống nước (nước đi trong ống, khói lò bao quanh) phù hợp công suất lớn, áp suất cao, sinh hơi cực nhanh.

• Theo mức áp suất: Phân thành hệ thống áp suất thấp, trung bình và cao áp phục vụ các ngành công nghiệp nặng đặc thù.

Thông số kỹ thuật quan trọng

Các thông số kỹ thuật cốt lõi giúp đánh giá chính xác năng lực vận hành của hệ thống nồi hơi:

• Công suất sinh hơi: Đo bằng kg/h hoặc tấn/giờ, biểu thị lượng hơi tạo ra trong một đơn vị thời gian.

• Áp suất và Nhiệt độ làm việc: Giới hạn chịu áp và nhiệt của hơi nước khi rời khỏi lò.

• Hiệu suất nhiệt & Nhiệt độ nước cấp: Tỷ lệ năng lượng chuyển hóa thành hơi hữu ích so với năng lượng nhiên liệu đốt vào.

• Chất lượng nước & Tiêu chuẩn vật liệu: Các chỉ số hóa học của nước cấp và tiêu chuẩn thép chế tạo chịu nhiệt cao. Việc kiểm soát các thông số này giúp ngăn ngừa rủi ro nổ lò và tối ưu hóa chi phí vận hành.

So sánh các loại hệ thống Steam Boiler

Việc so sánh chi tiết các phương án giúp chủ đầu tư đưa ra lựa chọn tối ưu về mặt kinh tế lẫn kỹ thuật:

Vì sao hệ thống Steam Boiler cần nhiều loại van khác nhau?

Mỗi loại van trong hệ thống Steam Boiler đảm nhiệm một sứ mệnh bảo vệ an toàn sống còn cho toàn bộ nhà máy:

• Van an toàn & Van giảm áp: Tự động xả áp khi áp suất vượt mức cho phép để tránh nổ bình tích áp, đồng thời hạ áp suất đường ống xuống mức tiêu chuẩn sử dụng.

• Van một chiều, van cầu, van bi & Bẫy hơi: Ngăn dòng chảy ngược, điều tiết lưu lượng chính xác và tự động xả nước ngưng tụ mà không làm thất thoát hơi nóng quý giá.

Nếu chọn sai thiết bị hoặc dùng van kém chất lượng, hệ thống Steam Boiler sẽ đối mặt với nguy cơ búa nước, rò rỉ áp suất cao và tai nạn công nghiệp nghiêm trọng.

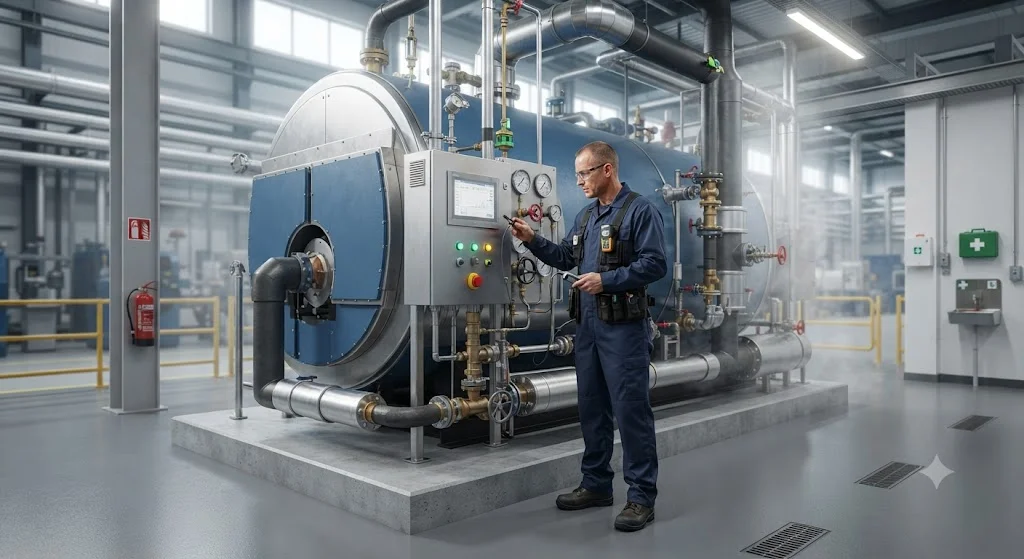

Hệ thống nồi hơi được ứng dụng trong những ngành nào?

Sự hiện diện của hệ thống Steam Boiler là yếu tố quyết định năng lực sản xuất của hàng loạt lĩnh vực công nghiệp trọng điểm:

• Công nghiệp chế biến: Nhà máy thực phẩm, đồ uống giải khát, dược phẩm y tế, dệt nhuộm và sản xuất giấy bao bì.

• Công nghiệp nặng & năng lượng: Nhà máy chế biến cao su, sản xuất gỗ công nghiệp, hóa chất cơ bản, xi măng và các nhà máy nhiệt điện quy mô lớn.

Những lỗi thường gặp trong hệ thống Steam Boiler

Trong quá trình vận hành liên tục, hệ thống Steam Boiler thường bộc lộ một số sự cố điển hình gây tổn thất lớn:

• Đóng cặn & Ăn mòn kim loại: Do chất lượng nước cấp không đạt chuẩn, làm giảm khả năng truyền nhiệt và thủng ống lò.

• Thất thoát hơi & Bẫy hơi hỏng: Hơi nóng rò rỉ qua các mối nối hoặc bẫy hơi kẹt mở khiến lượng lớn nhiệt năng bị lãng phí.

• Áp suất dao động & Van an toàn kẹt: Gây mất ổn định cho dây chuyền sản xuất và đe dọa trực tiếp đến an toàn tính mạng con người.

Sai lầm khi thiết kế và vận hành

Việc chủ quan trong khâu thiết kế hệ thống Steam Boiler thường dẫn đến những hậu quả nặng nề:

• Chọn sai công suất hoặc không xử lý nước: Lò quá nhỏ không đủ cung cấp hơi, hoặc nước cứng tạo cáu cặn làm cháy nổ ống lò. Giải pháp: Tính toán kỹ lưỡng phụ tải thực tế và lắp đặt hệ thống lọc nước RO/làm mềm tiêu chuẩn.

• Bỏ qua bảo trì định kỳ và thiếu thiết bị an toàn: Khiến thiết bị xuống cấp nhanh chóng, tiềm ẩn rủi ro tai nạn lao động khôn lường.

Checklist lựa chọn hệ thống Steam Boiler

Hãy kiểm tra kỹ lưỡng các bước trong bảng kiểm tra sau để đảm bảo dự án đạt chuẩn kỹ thuật cao nhất:

• Xác định chính xác nhu cầu phụ tải hơi của nhà máy

• Lựa chọn loại nhiên liệu đốt tối ưu về kinh tế và nguồn cung

• Tính toán công suất sinh hơi phù hợp có dự phòng

• Kiểm tra giới hạn áp suất và nhiệt độ làm việc

• Lựa chọn vật liệu chế tạo đạt tiêu chuẩn chịu nhiệt

• Thiết kế sơ đồ đường ống hơi gọn gàng, cách nhiệt tốt

• Chọn lựa đầy đủ các dòng van công nghiệp chịu nhiệt

• Bố trí bẫy hơi tại các điểm trũng trên đường ống

• Thiết kế hệ thống thu hồi nước ngưng triệt để

• Tuân thủ tuyệt đối các tiêu chuẩn an toàn thiết bị áp lực

Hướng dẫn vận hành và bảo trì

Để hệ thống Steam Boiler vận hành bền bỉ suốt hàng chục năm, đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt quy trình:

• Kiểm tra mực nước trong ống thủy sáng và áp suất nồi hơi trước mỗi ca làm việc.

• Thực hiện xả đáy định kỳ để loại bỏ cặn lắng đọng dưới đáy bồn.

• Kiểm tra hoạt động của van an toàn và vệ sinh bề mặt truyền nhiệt thường xuyên.

• Hiệu chuẩn các thiết bị đo lường và thực hiện bảo trì lớn theo kế hoạch năm.

Câu hỏi thường gặp

Hệ thống nồi hơi gồm những thiết bị nào?

Gồm thân lò hơi, bơm cấp, hệ thống xử lý nước, đường ống, van công nghiệp, bẫy hơi và các thiết bị đo lường tự động.

Nên chọn nồi hơi ống lửa hay ống nước?

Nồi hơi ống lửa hợp với công suất nhỏ, dễ vận hành; nồi hơi ống nước hợp với công suất lớn, áp suất cao và sinh hơi nhanh.

Vì sao phải xử lý nước cấp cho nồi hơi?

Nhằm loại bỏ khoáng chất gây đóng cặn và khí hòa tan gây ăn mòn, ngăn ngừa nguy cơ nổ ống lò nguy hiểm.

Bẫy hơi có vai trò gì trong hệ thống Steam Boiler ?

Tự động xả nước ngưng tụ và khí không ngưng ra ngoài mà không làm thất thoát hơi nóng quý giá.

Bao lâu nên bảo trì hệ thống Steam Boiler ?

Cần bảo dưỡng định kỳ hàng tháng, vệ sinh tổng thể và kiểm định an toàn kỹ thuật định kỳ mỗi năm một lần.

Tổng kết

Hệ thống nồi hơi là một tổ hợp thiết bị cơ khí công nghiệp vô cùng quan trọng, quyết định trực tiếp đến hiệu suất nhiệt, độ an toàn và tính ổn định của toàn bộ dây chuyền sản xuất. Việc thiết kế đúng chuẩn kỹ thuật, lựa chọn thiết bị đồng bộ và bảo trì định kỳ sẽ giúp nhà máy giảm thiểu tối đa tiêu hao nhiên liệu, kéo dài tuổi thọ thiết bị và đảm bảo vận hành liên tục không gián đoạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về hệ thống nồi hơi
