Hướng Dẫn Toàn Diện Về Main Valve: Vai Trò, Phân Loại và Tiêu Chí Lựa Chọn Cho Hệ Thống Đường Ống

Trong một hệ thống đường ống công nghiệp hoặc dân dụng phức tạp với vô số nhánh cấp nước nhỏ, việc sở hữu một thiết bị kiểm soát tổng thể là điều kiện tiên quyết để đảm bảo vận hành an toàn. Khi xảy ra sự cố rò rỉ hoặc cần tiến hành bảo trì định kỳ, nếu không có main valve phù hợp ở vị trí đầu nguồn, quá trình cô lập dòng chảy sẽ tốn rất nhiều thời gian và gây gián đoạn toàn bộ dây chuyền. Thiết bị này giúp người vận hành nắm quyền kiểm soát tuyệt đối dòng môi chất tại các nút giao quan trọng.

Cần phải khẳng định rằng, thuật ngữ van chính không đại diện cho một cấu tạo cơ khí đơn lẻ duy nhất, mà đây là cách gọi mô tả vị trí và chức năng cốt lõi của van nằm ở tuyến chính. Việc hiểu rõ bản chất, nguyên lý cũng như cách lựa chọn đúng chủng loại van chính sẽ giúp hệ thống của bạn tránh được những tổn thất vận hành nghiêm trọng.

Kiến thức nền

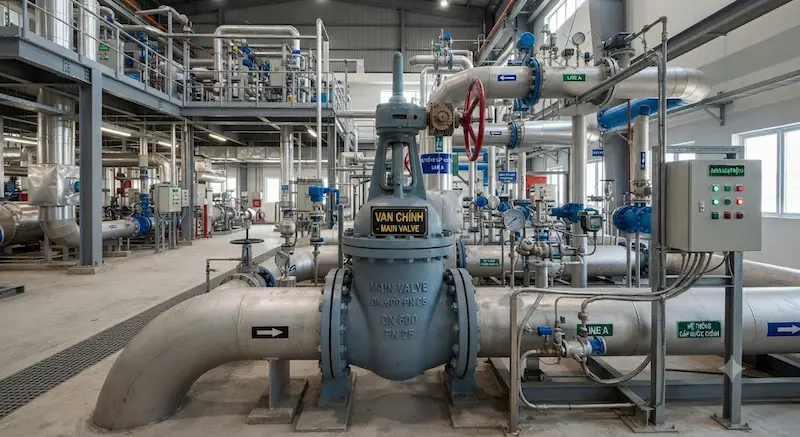

Main valve là gì?

Main valve hay còn gọi là van chính, là thiết bị được lắp đặt tại các vị trí xung yếu của hệ thống đường ống nhằm thực hiện chức năng đóng, mở hoặc kiểm soát toàn bộ lưu lượng môi chất đi vào tổng thể hệ thống hoặc một khu vực phân nhánh cụ thể.

Thuật ngữ "main" thể hiện chức năng và tầm quan trọng của van trong sơ đồ kỹ thuật chứ không chỉ định một kiểu cấu tạo cố định. Tùy theo yêu cầu thực tế của công trình, bạn có thể sử dụng van cổng (gate valve), van bướm (butterfly valve), van bi (ball valve) hoặc các dòng van chuyên dụng khác để đóng vai trò làm van chính. Việc chọn chủng loại nào phụ thuộc hoàn toàn vào kích thước DN, áp suất, nhiệt độ môi chất và không gian lắp đặt.

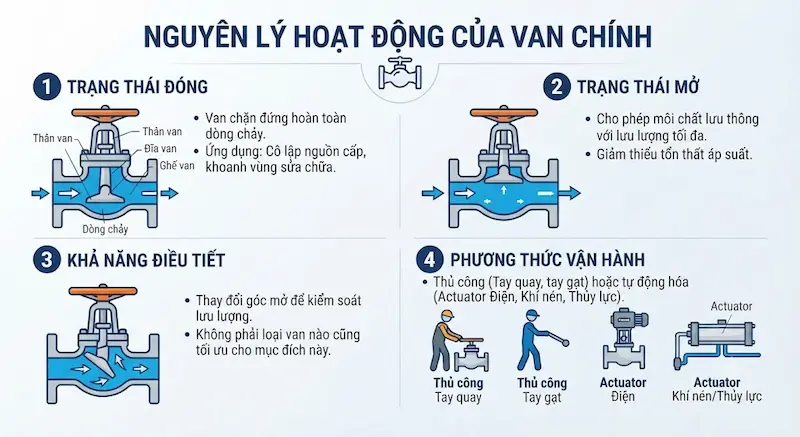

Nguyên lý hoạt động của van chính

Chu trình vận hành của van chính dựa trên sự tác động lực lên cơ cấu điều khiển để làm thay đổi trạng thái của bộ phận đóng/mở bên trong:

• Trạng thái đóng: Van chặn đứng hoàn toàn dòng chảy, giúp cô lập nguồn cấp hoặc khoanh vùng một khu vực đường ống để sửa chữa.

• Trạng thái mở: Cho phép môi chất lưu thông với lưu lượng tối đa, giảm thiểu tối đa tổn thất áp suất.

• Khả năng điều tiết: Một số dòng van chuyên dụng có thể thay đổi góc mở để kiểm soát lưu lượng, tuy nhiên không phải loại van chính nào cũng tối ưu cho mục đích này.

• Phương thức vận hành: Có thể thao tác thủ công bằng tay quay, tay gạt hoặc tích hợp các loại actuator điện, khí nén, thủy lực tự động hóa.

Phân tích chuyên sâu

Các loại main valve phổ biến hiện nay

Để đáp ứng đa dạng các yêu cầu kỹ thuật của hạ tầng hiện đại, thị trường hiện có các dòng van chính sau:

Insight chuyên gia: Trong các hệ thống quy mô lớn, việc lựa chọn sai chủng loại van chính sẽ làm giảm hiệu suất truyền dẫn dòng chảy và tăng nguy cơ búa nước gây phá hủy đường ống.

Cấu tạo của van chính gồm những bộ phận nào?

• Thân van: Chịu toàn bộ áp lực của hệ thống và kết nối trực tiếp với đường ống.

• Bộ phận đóng/mở: Gồm cổng van, đĩa bướm, viên bi hoặc nút van tùy theo chủng loại.

• Trục van (Stem): Truyền lực chuyển động từ bộ điều khiển xuống bộ phận đóng mở bên trong.

• Gioăng và vật liệu làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn chặn rò rỉ môi chất.

• Nắp van (Bonnet): Bảo vệ các chi tiết bên trong và hỗ trợ định tâm trục van.

• Tay quay / Hộp số / Actuator: Cơ cấu tạo lực vận hành bằng tay hoặc tự động hóa.

Chất lượng của thân van và bộ phận làm kín đóng vai trò quyết định đến độ bền của van chính, bởi vì chúng phải chịu đựng tần suất đóng mở lớn và áp lực dòng chảy liên tục.

Thông số kỹ thuật cần quan tâm khi chọn main valve

• DN (Kích thước danh nghĩa): Phải tương thích chính xác với đường kính ngoài của hệ thống đường ống.

• PN / Class (Cấp áp suất): Phù hợp với áp suất thiết kế và điều kiện vận hành thực tế tại công trình.

• Vật liệu thân van: Gang xám, gang cầu, thép carbon, inox (304/316) hay đồng thau.

• Vật liệu làm kín: Quyết định trực tiếp đến khả năng chịu nhiệt độ cao và hóa chất của van.

• Kiểu kết nối: Lắp mặt bích, nối ren, kiểu kẹp wafer hoặc lug chuyên dụng.

• Nhiệt độ và đặc tính môi chất: Nước sạch, nước thải, hơi nóng, khí nén hay dung dịch hóa chất.

• Phương thức vận hành: Thủ công hay tự động hóa qua hệ thống điều khiển trung tâm.

Van chính khác gì với shut-off valve và control valve?

Một van chính hoàn toàn có thể kiêm nhiệm vai trò của một shut-off valve khi nhiệm vụ chính là cô lập hệ thống, nhưng không nên mặc định van chính luôn là control valve chuyên điều tiết dòng chảy.

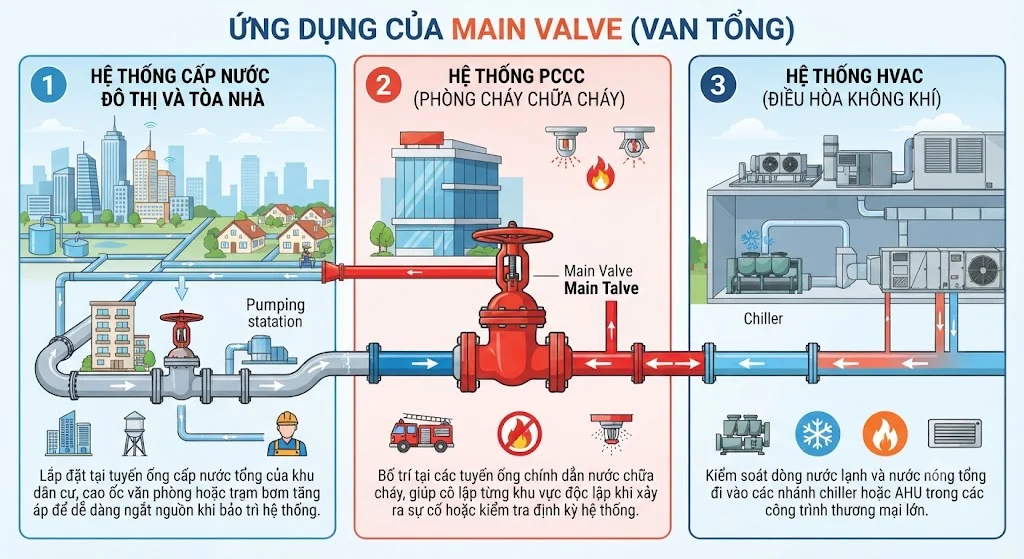

Main valve được sử dụng ở đâu?

Hệ thống cấp nước đô thị và tòa nhà

Lắp đặt tại các tuyến ống cấp nước tổng của khu dân cư, cao ốc văn phòng hoặc trạm bơm tăng áp để dễ dàng ngắt nguồn khi bảo trì hệ thống.

Hệ thống phòng cháy chữa cháy (PCCC)

Bố trí tại các tuyến ống chính dẫn nước chữa cháy, giúp cô lập từng khu vực độc lập khi xảy ra sự cố hoặc kiểm tra định kỳ hệ thống.

Hệ thống HVAC (Điều hòa không khí)

Kiểm soát dòng nước lạnh và nước nóng tổng đi vào các nhánh chiller hoặc AHU trong các công trình thương mại lớn.

Nhà máy xử lý nước và công nghiệp

Ứng dụng trong trạm xử lý nước thải, nhà máy hóa chất và hệ thống nước làm mát tuần hoàn để quản lý an toàn toàn bộ lưu lượng sản xuất.

Những sai lầm thường gặp khi chọn và lắp đặt

• Chỉ quan tâm đến kích thước DN mà bỏ qua các thông số về áp suất làm việc PN và nhiệt độ môi chất.

• Lựa chọn sai chủng loại van (ví dụ dùng van bi cho đường ống công nghiệp kích thước quá lớn).

• Bố trí van chính ở các vị trí quá cao hoặc khuất tầm nhìn, gây khó khăn lớn cho việc thao tác vận hành khẩn cấp.

• Không tính đến lực mô-men xoắn khi lắp đặt cơ cấu điều khiển tự động cho van cỡ lớn.

• Bỏ qua bước vệ sinh đường ống trước khi lắp van dẫn đến kẹt cặn bã tại bề mặt làm kín.

Hướng dẫn / Checklist

Cách chọn van chính phù hợp

• Bước 1: Xác định rõ môi chất (Nước sạch, nước thải, hơi, khí nén hay hóa chất ăn mòn).

• Bước 2: Xác định kích thước đường ống (Quy đổi chính xác chỉ số DN).

• Bước 3: Xác định cấp áp suất làm việc (Đối chiếu chỉ số PN hoặc Class của hệ thống).

• Bước 4: Xác định mục đích sử dụng (Chỉ cần đóng mở cô lập hay cần tích hợp điều tiết).

• Bước 5: Lựa chọn chủng loại van (Gate valve, butterfly valve, ball valve hay globe valve).

• Bước 6: Chọn vật liệu thân và gioăng làm kín tương thích hoàn toàn với môi trường vận hành.

• Bước 7: Chọn phương thức vận hành (Tay quay cơ học hay tích hợp điều khiển điện/khí nén).

• Bước 8: Đối chiếu tiêu chuẩn kết nối (Mặt bích, ren hay dạng wafer).

Lưu ý khi lắp đặt và vận hành

• Kiểm tra kỹ lại các thông số kỹ thuật in trên nhãn van trước khi đưa vào lắp đặt.

• Đảm bảo hệ thống ống được gia cố giá đỡ vững chắc, tránh để trọng lượng đường ống dồn trực tiếp lên thân van.

• Lắp đặt đúng chiều hướng dòng chảy theo mũi tên chỉ dẫn của nhà sản xuất.

• Tiến hành siết đều lực các bu lông mặt bích đối xứng để tránh làm biến dạng gioăng làm kín.

• Thực hiện đóng mở thử nghiệm vài lần để đảm bảo cơ cấu truyền động hoạt động trơn tru trước khi vận hành chính thức.

FAQ – Câu hỏi thường gặp

Main valve là gì?

Van chính là van chính được bố trí tại vị trí quan trọng của hệ thống đường ống để đóng, mở hoặc kiểm soát toàn bộ dòng môi chất đi vào tổng thể hệ thống hoặc một khu vực phân nhánh.

Van chính có bắt buộc phải là van cổng không?

Không. Van chính thể hiện vai trò và vị trí của thiết bị trong hệ thống. Tùy theo thiết kế, bạn có thể dùng van bướm, van bi, van cổng hoặc van cầu làm van chính.

Có nên dùng van bướm làm van chính cho đường ống lớn không?

Có, van bướm rất được ưa chuộng làm van chính cho các đường ống kích thước lớn nhờ thiết kế gọn nhẹ, thao tác nhanh và tiết kiệm tối đa không gian lắp đặt.

Van chính có thể tích hợp điều khiển tự động không?

Hoàn toàn có thể. Tùy thuộc vào yêu cầu tự động hóa của công trình, van chính có thể được trang bị động cơ điện (electric actuator) hoặc bộ điều khiển khí nén (pneumatic actuator).

Kết luận + CTA

Main valve – Lựa chọn đúng để kiểm soát hệ thống đường ống an toàn

Việc trang bị hệ thống main valve chuẩn xác đóng vai trò quyết định đến sự an toàn và hiệu suất vận hành của toàn bộ công trình đường ống. Thay vì chỉ lựa chọn cảm tính theo kích thước, việc phân tích kỹ lưỡng các yếu tố về môi chất, áp suất, nhiệt độ và phương thức điều khiển sẽ giúp bạn tối ưu hóa chi phí đầu tư. Đầu tư đúng loại van chính từ đầu sẽ giúp hệ thống vận hành bền bỉ, hạn chế tối đa rủi ro sự cố và kéo dài tuổi thọ công trình.
