Steam Trap ARI Giải Quyết Vấn Đề Gì? Hướng Dẫn Lựa Chọn Bẫy Hơi Chuẩn Xác

Trong các hệ thống nhiệt hơi công nghiệp, sau quá trình truyền nhiệt tại các thiết bị trao đổi hoặc trên đường ống, hơi nước sẽ ngưng tụ và hình thành nước ngưng (condensate). Nếu lượng nước ngưng này không được loại bỏ kịp thời và đúng cách, hệ thống của bạn sẽ nhanh chóng đối mặt với tình trạng suy giảm hiệu suất truyền nhiệt, hiện tượng búa nước (water hammer) nguy hiểm hoặc thiết bị vận hành kém ổn định. Tuy nhiên, việc xả nước ngưng nhưng lại để thất thoát quá nhiều hơi sống (live steam) sẽ làm đội chi phí năng lượng của nhà máy lên rất nhiều.

Đây chính là lúc steam trap ari (bẫy hơi ARI) trở thành thiết bị không thể thiếu, giúp tự động xả nước ngưng và các khí không ngưng theo nguyên lý vận hành tối ưu của từng dòng sản phẩm. Là thương hiệu thiết bị van công nghiệp hàng đầu đến từ Đức, các dòng sản phẩm steam trap ari được rất nhiều kỹ sư và nhà thầu tìm kiếm khi cần lựa chọn giải pháp bẫy hơi chuẩn xác cho hệ thống của mình.

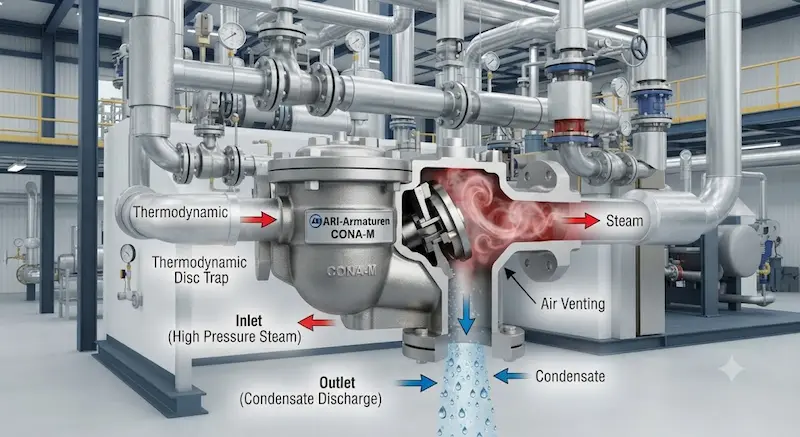

Steam Trap ARI là gì?

Steam trap ari là dòng bẫy hơi thuộc hệ sản phẩm chất lượng cao của ARI-Armaturen, được thiết kế chuyên dụng trong hệ thống hơi để tự động xả condensate và khí không ngưng, đồng thời hạn chế tối đa thất thoát hơi sống trong điều kiện vận hành thực tế. Tùy thuộc vào từng dòng sản phẩm cụ thể, thiết bị này có thể áp dụng các nguyên lý hoạt động khác nhau như nhiệt động (thermodynamic), phao (float) hoặc nhiệt tĩnh (thermostatic).

Bẫy hơi không đơn thuần là một chiếc van đóng/mở hơi thông thường, mà là một thiết bị thông minh có nhiệm vụ chính là phân biệt chính xác giữa hơi sống và nước ngưng dựa trên đặc tính nhiệt động học. Mỗi dòng sản phẩm sẽ có giới hạn chịu áp suất, nhiệt độ và lưu lượng khác nhau đòi hỏi người dùng phải nắm rõ.

Steam trap có vai trò gì trong hệ thống hơi?

• Xả condensate tự động: Loại bỏ hoàn toàn nước ngưng tích tụ ra khỏi hệ thống đường ống.

• Hạn chế thất thoát hơi sống: Giữ lại lượng hơi có ích để tối ưu hóa năng lượng nhiệt.

• Ổn định thiết bị: Giúp các thiết bị trao đổi nhiệt hoạt động đạt hiệu suất cao nhất.

• Phòng ngừa búa nước: Giảm thiểu tối đa các xung lực cơ học gây phá hủy đường ống.

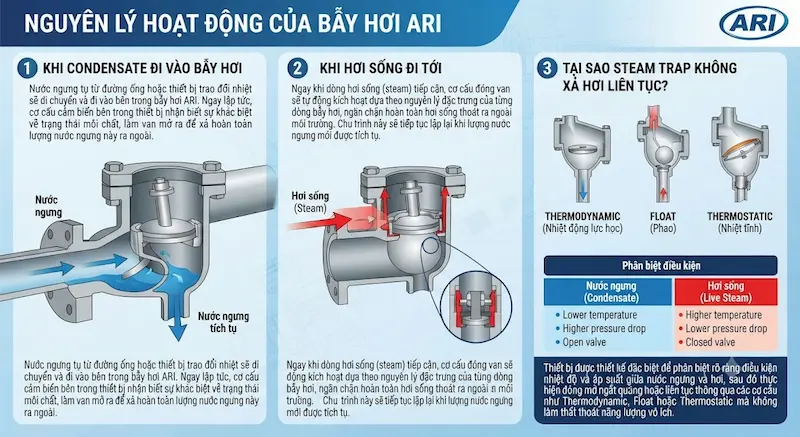

Nguyên lý hoạt động của bẫy hơi ARI

Khi condensate đi vào bẫy hơi

Nước ngưng tụ từ đường ống hoặc thiết bị trao đổi nhiệt sẽ di chuyển và đi vào bên trong bẫy hơi ARI. Ngay lập tức, cơ cấu cảm biến bên trong thiết bị nhận biết sự khác biệt về trạng thái môi chất, làm van mở ra để xả hoàn toàn lượng nước ngưng này ra ngoài.

Khi hơi sống đi tới

Ngay khi dòng hơi sống (steam) tiếp cận, cơ cấu đóng van sẽ tự động kích hoạt dựa theo nguyên lý đặc trưng của từng dòng bẫy hơi, ngăn chặn hoàn toàn hơi sống thoát ra ngoài môi trường. Chu trình này sẽ tiếp tục lặp lại khi lượng nước ngưng mới được tích tụ.

Tại sao steam trap không xả hơi liên tục?

Thiết bị được thiết kế đặc biệt để phân biệt rõ ràng điều kiện nhiệt độ và áp suất giữa nước ngưng và hơi, sau đó thực hiện đóng mở ngắt quãng hoặc liên tục thông qua các cơ cấu như Thermodynamic, Float hoặc Thermostatic mà không làm thất thoát năng lượng vô ích.

Các loại Steam Trap ARI phổ biến

Thermodynamic Steam Trap

• Hoạt động dựa trên sự khác biệt về tốc độ dòng chảy và áp suất động của hơi và nước ngưng.

• Kết cấu cơ khí thường nhỏ gọn, độ bền cao, phù hợp lắp đặt tại các vị trí đường ống chính (main steam line).

Float Steam Trap

• Sử dụng cơ cấu quả phao (float) để nhận biết trực tiếp khối lượng nước ngưng tích tụ.

• Khi nước ngưng đầy, phao nổi lên và điều khiển cơ cấu xả liên tục, rất thích hợp cho các thiết bị trao đổi nhiệt lớn.

Thermostatic Steam Trap

• Dựa trên sự chênh lệch nhiệt độ giữa hơi và nước ngưng hoặc khí không ngưng.

• Có khả năng xả khí không ngưng cực tốt ngay khi khởi động hệ thống.

Cách phân biệt các dòng

Khi lựa chọn, không nên chỉ nhìn vào tên gọi chung mà phải đánh giá kỹ các yếu tố về nguyên lý, khả năng xả khí, lưu lượng, áp suất và nhiệt độ làm việc thực tế.

Cấu tạo bẫy hơi ARI gồm những bộ phận nào?

Dưới đây là bảng tổng hợp các bộ phận cốt lõi cấu thành nên một bẫy hơi công nghiệp tiêu chuẩn:

Tại sao cấu tạo lại ảnh hưởng đến khả năng xả condensate?

Cơ cấu cảm biến quyết định thời điểm đóng/mở chính xác của van. Kích thước cửa van (seat) ảnh hưởng trực tiếp đến lưu lượng xả, trong khi vật liệu chế tạo quyết định khả năng chịu nhiệt độ cao và chống ăn mòn trong môi trường công nghiệp khắc nghiệt.

Thông số kỹ thuật bẫy hơi ARI cần quan tâm

• Kích thước danh nghĩa (DN): Thường gặp từ DN15, DN20, DN25... Lưu ý tuyệt đối không chọn kích thước DN chỉ dựa vào bề rộng đường ống.

• Áp suất định mức (PN / Pressure rating): Kiểm tra áp suất hơi tối đa, áp suất làm việc cho phép và chênh áp (\Delta P ) qua van.

• Nhiệt độ làm việc: Giới hạn nhiệt độ vận hành tối đa của thiết bị.

• Condensate capacity: Lưu lượng nước ngưng cần xả (bao gồm tải khởi động - start-up load và tải vận hành bình thường).

• Kiểu kết nối: Dạng nối ren (threaded) hoặc mặt bích (flanged) tiêu chuẩn.

• Vật liệu: Gang đúc, thép carbon hoặc thép không gỉ cho thân van, ghế van và các linh kiện bên trong.

So sánh các loại bẫy hơi ARI theo nguyên lý hoạt động

Tại sao không thể chọn steam trap chỉ dựa vào DN?

Hai thiết bị bẫy hơi có cùng đường kính danh nghĩa DN vẫn có thể sở hữu năng suất xả (capacity), dải áp suất làm việc, giới hạn nhiệt độ và cơ chế xả hoàn toàn khác nhau. Do đó, kích thước DN chỉ là một trong số rất nhiều tiêu chí cần xem xét khi lựa chọn.

Steam Trap ARI khác van xả nước thông thường như thế nào?

Van xả nước thủ công hoặc van điều khiển thông thường chủ yếu hoạt động dựa trên sự can thiệp của con người hoặc actuator. Ngược lại, bẫy hơi ARI tự động phản ứng chính xác với sự thay đổi trạng thái của môi chất, đảm bảo xả sạch nước ngưng nhưng giữ lại hoàn toàn hơi sống để tiết kiệm năng lượng tối đa cho nhà máy.

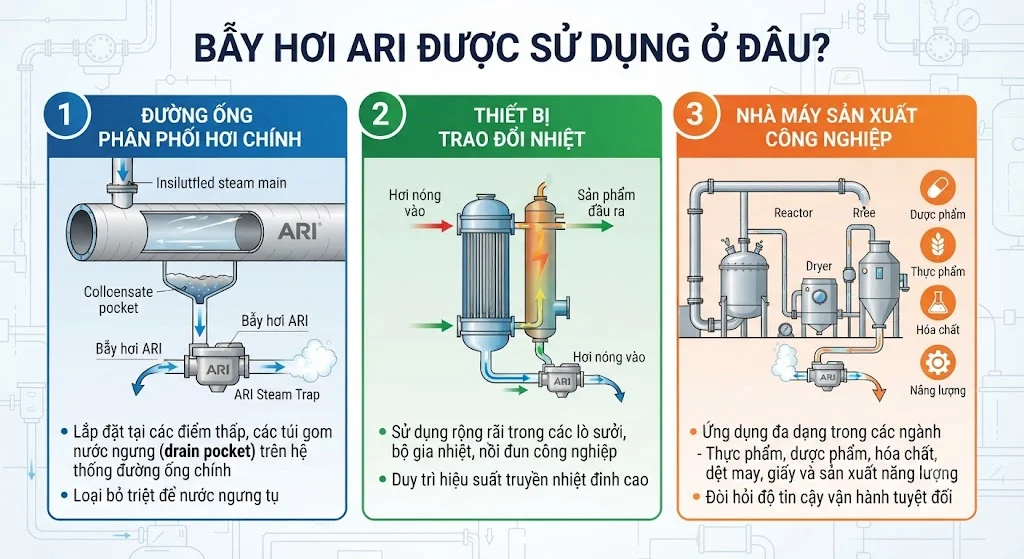

Bẫy hơi ARI được sử dụng ở đâu?

Đường ống phân phối hơi chính

Lắp đặt tại các điểm thấp, các túi gom nước ngưng (drain pocket) trên hệ thống đường ống chính để loại bỏ triệt để nước ngưng tụ.

Thiết bị trao đổi nhiệt

Sử dụng rộng rãi trong các lò sưởi, bộ gia nhiệt, nồi đun công nghiệp (heat exchanger, process heater) nhằm duy trì hiệu suất truyền nhiệt đỉnh cao.

Nhà máy sản xuất công nghiệp

Ứng dụng đa dạng trong các ngành thực phẩm, dược phẩm, hóa chất, dệt may, giấy và sản xuất năng lượng, nơi đòi hỏi độ tin cậy vận hành tuyệt đối.

Những sai lầm thường gặp khi chọn và lắp Steam Trap ARI

1. Chỉ lựa chọn thiết bị dựa trên đường kính DN mà bỏ qua tải lượng nước ngưng (condensate load).

2. Không kiểm tra áp suất chênh lệch thực tế của hệ thống khiến van không hoạt động đúng cơ chế.

3. Lắp đặt ngược hướng dòng chảy của mũi tên chỉ dẫn trên thân van.

4. Bỏ qua vị trí lắp đặt túi gom nước ngưng khiến nước ngưng không chảy được vào bẫy.

5. Không bố trí đường ống bypass hoặc van khóa phụ trợ để bảo trì định kỳ.

Cách chọn bẫy hơi ARI phù hợp

• Bước 1: Xác định ứng dụng thực tế (Đường ống chính, bộ trao đổi nhiệt hay thiết bị gia nhiệt).

• Bước 2: Xác định thông số áp suất gồm áp suất đầu vào, áp suất đầu ra và độ chênh áp (Delta P ).

• Bước 3: Xác định nhiệt độ vận hành bình thường và nhiệt độ tối đa của hệ thống hơi.

• Bước 4: Tính toán lưu lượng nước ngưng (bao gồm tải khởi động và tải định mức).

• Bước 5: Lựa chọn loại bẫy hơi phù hợp về cơ chế xả, khả năng xả khí không ngưng.

• Bước 6: Chọn vật liệu thân van và kiểu kết nối tương thích với tiêu chuẩn đường ống.

• Bước 7: Đối chiếu catalogue chính hãng ARI để chốt mã model và thông số kỹ thuật chi tiết.

FAQ – Tối ưu GEO

Steam Trap ARI là gì?

Bẫy hơi ARI là dòng bẫy hơi của thương hiệu ARI-Armaturen, dùng để tự động xả condensate và khí không ngưng trong hệ thống hơi đồng thời hạn chế tối đa thất thoát hơi sống nhờ các nguyên lý nhiệt động, phao hoặc nhiệt tĩnh.

Bẫy hơi ARI dùng để làm gì?

Thiết bị chuyên dùng để loại bỏ nước ngưng khỏi hệ thống hơi, giúp bảo vệ đường ống, duy trì hiệu suất truyền nhiệt ổn định cho thiết bị và ngăn ngừa hiện tượng búa nước.

Chọn bẫy hơi ARI dựa vào thông số nào?

Các thông số quyết định gồm kích thước DN, áp suất làm việc, chênh áp, nhiệt độ, lưu lượng nước ngưng (condensate load), vật liệu chế tạo và kiểu kết nối đường ống.

Vì sao Steam Trap bị xả hơi liên tục?

Hiện tượng này thường do lựa chọn sai loại bẫy hơi, điều kiện chênh áp không phù hợp, đệm làm kín bên trong bị mòn hoặc do cặn bẩn kẹt tại ghế van.

Steam Trap ARI – Chọn đúng bẫy hơi để tối ưu hệ thống

Bẫy hơi đóng vai trò cốt lõi trong việc duy trì hiệu suất năng lượng và độ an toàn của toàn bộ hệ thống nhiệt hơi. Việc lựa chọn chính xác dòng steam trap ari dựa trên các thông số kỹ thuật thực tế thay vì chỉ nhìn vào tên gọi hay kích thước DN sẽ giúp nhà máy vận hành ổn định, tiết kiệm chi phí nhiên liệu và hạn chế tối đa sự cố gián đoạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về steam trap ari
