TW 1 Control Valve Là Gì? Cẩm Nang Lựa Chọn và Ứng Dụng Chuyên Sâu

Trong hệ thống đường ống công nghiệp, việc chỉ đóng hoặc mở dòng chảy bằng các loại van thông thường đôi khi chưa đáp ứng đủ yêu cầu vận hành. Khi lưu lượng, áp suất hoặc các thông số quá trình cần được điều chỉnh chính xác theo từng thời điểm, các kỹ sư buộc phải sử dụng tw 1 control valve (van điều khiển ) để kiểm soát hệ thống một cách tối ưu.

Khi tìm kiếm Van điều khiển, người dùng kỹ thuật hoặc nhà thầu thường cần xác định model này có đặc điểm gì, thông số ra sao và có thực sự phù hợp với hệ thống đang triển khai hay không. Bài viết dưới đây sẽ lần lượt giải thích khái niệm, nguyên lý, cấu tạo, thông số, ứng dụng thực tế cũng như checklist lựa chọn chi tiết nhất.

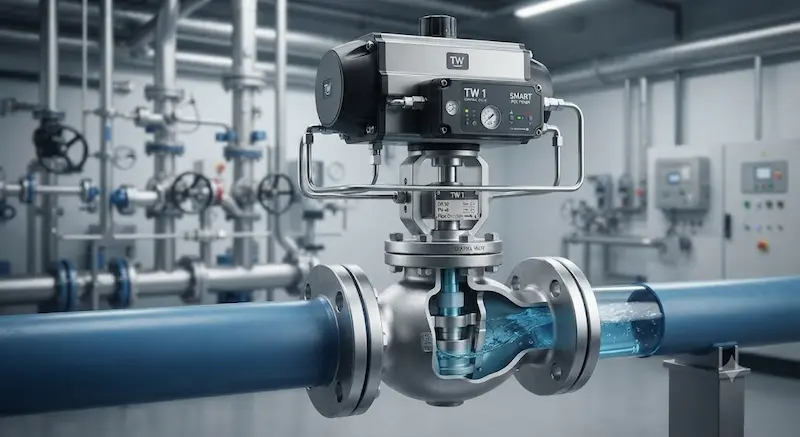

TW 1 Control Valve là gì?

TW 1 Control Valve là tên gọi dùng để chỉ một dòng hoặc model van điều khiển mang ký hiệu TW 1, được thiết kế để điều tiết dòng môi chất trong hệ thống đường ống thông qua cơ cấu chấp hành và tín hiệu điều khiển phù hợp. Các đặc tính cụ thể của thiết bị như kiểu van, vật liệu chế tạo, kích thước danh nghĩa, áp suất và bộ truyền động (actuator) cần được xác nhận chính xác theo catalogue của nhà sản xuất.

Khác với van đóng/mở thông thường chỉ có hai trạng thái hoàn toàn đóng hoặc hoàn toàn mở, Van điều khiển tham gia trực tiếp vào việc tinh chỉnh liên tục các thông số của dòng chảy. Vai trò của van đóng vai trò là "trái tim" trong các vòng lặp điều khiển tự động của nhà máy. Việc nắm rõ đây là tên model sản phẩm hay ký hiệu kỹ thuật sẽ giúp kỹ sư dự án tránh được những nhầm lẫn khi đặt hàng. Các thông số quyết định khả năng sử dụng bao gồm áp suất chênh lệch, đặc tính lưu lượng và nguồn tín hiệu điều khiển.

Control Valve khác van đóng/mở thông thường như thế nào?

• On/Off valve: Chỉ thực hiện nhiệm vụ cô lập dòng chảy (đóng hoàn toàn hoặc mở hoàn toàn), không có khả năng tiết chế lưu lượng ở các góc mở trung gian.

• Modulating control valve: Có khả năng điều tiết lưu lượng liên tục dựa trên tín hiệu phản hồi từ hệ thống tự động hóa.

• Khả năng điều tiết: Van điều khiển cho phép thay đổi tiết diện dòng chảy một cách linh hoạt, trong khi van On/Off sẽ gây ra hiện tượng xâm thực, rung động nếu cố tình dùng để tiết lưu.

• Tín hiệu điều khiển: Nhận tín hiệu dòng điện hoặc khí nén chuẩn (như 4-20mA hoặc 3-15 psi) để dịch chuyển vị trí đĩa van.

• Mức độ tự động hóa: Van điều khiển tích hợp sâu trong hệ thống DCS hoặc PLC để duy trì thông số quá trình ổn định.

Nguyên lý hoạt động của Van điều khiển

Nguyên lý vận hành của một tw 1 control valve dựa trên sự thay đổi liên tục của tiết diện lưu thông qua hệ thống cơ cấu truyền động. Chu trình diễn ra khép kín như sau:

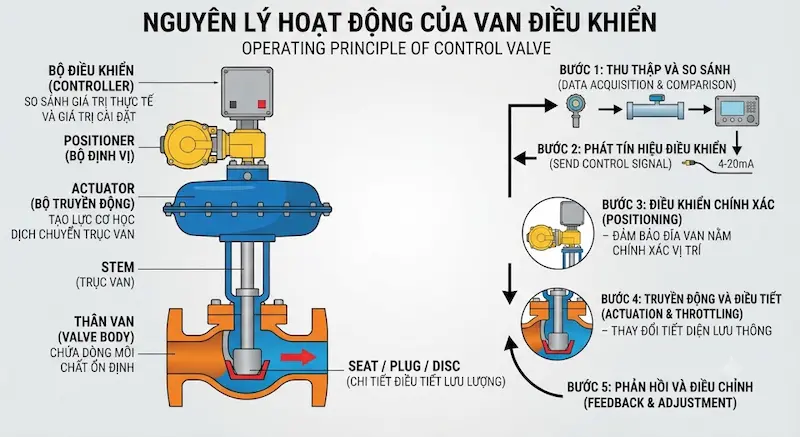

Các thành phần tham gia điều khiển

• Bộ điều khiển (Controller): Đóng vai trò bộ não so sánh giá trị thực tế và giá trị cài đặt.

• Positioner (Bộ định vị): Đảm bảo đĩa van nằm chính xác tại vị trí tương ứng với tín hiệu điều khiển.

• Actuator (Bộ truyền động): Tạo ra lực cơ học để dịch chuyển trục van.

• Stem (Trục van) và Thân van (Valve body): Truyền lực và chứa dòng môi chất ổn định.

• Seat / Plug / Disc: Các chi tiết tiếp xúc trực tiếp để điều tiết lưu lượng dòng chảy.

Điều gì xảy ra khi tín hiệu thay đổi?

Khi tín hiệu điều khiển tăng hoặc giảm, bộ truyền động sẽ thay đổi vị trí của trục van, khiến van mở rộng hơn hoặc thu hẹp lại tương ứng. Tiết diện dòng chảy thay đổi dẫn đến lưu lượng hoặc áp suất qua van được điều chỉnh tức thì, giúp hệ thống quay lại trạng thái cân bằng mong muốn.

Cấu tạo Van điều khiển gồm những bộ phận nào?

Dưới đây là bảng tổng hợp các bộ phận cốt lõi thường thấy trên các dòng van điều khiển công nghiệp:

Lưu ý kỹ thuật: Không nên khẳng định tất cả các chi tiết trên đều xuất hiện cùng lúc trên mọi phiên bản của dòng Van điều khiển nếu chưa có datasheet cụ thể từ hãng sản xuất.

Thông số kỹ thuật TW 1 Control Valve cần quan tâm

Đây là phần mang tính thương mại cao nhất, quyết định trực tiếp đến độ bền và hiệu suất vận hành của thiết bị trong nhà máy.

Kích thước danh nghĩa

• DN/NPS: Lựa chọn tương thích hoàn hảo với kích thước đường ống hiện tại để tránh tổn thất áp suất đột ngột.

Áp suất làm việc

• Working pressure & Pressure rating: Khả năng chịu áp lực tĩnh và chênh lệch áp suất (\Delta P ) qua van trong điều kiện vận hành khắc nghiệt.

Nhiệt độ làm việc

• Nhiệt độ môi chất: Giới hạn chịu nhiệt của vật liệu làm kín (seal/packing) và thân van để tránh biến dạng, rò rỉ.

Vật liệu chế tạo

• Cần kiểm tra kỹ các thành phần tiếp xúc trực tiếp với hóa chất hoặc hơi nóng gồm Body, Seat, Stem và Seal để chống ăn mòn hiệu quả.

Kiểu kết nối

• Đa dạng từ dạng ren, mặt bích (Flange) cho đến hàn (Welding) tùy thuộc vào tiêu chuẩn của hệ thống đường ống.

Hệ số dòng chảy (Cv/Kv)

• Thông số cốt lõi thể hiện khả năng đáp ứng lưu lượng qua van, giúp kỹ sư tính toán chính xác tổn thất cột áp.

Actuator và tín hiệu điều khiển

• Xác định rõ loại khí nén hay điện, tín hiệu tiêu chuẩn, cơ cấu an toàn Fail Open / Fail Close và dải hành trình hoạt động.

Phân loại Van điều khiển theo cơ cấu điều khiển

Control valve sử dụng actuator khí nén

• Phản hồi cực kỳ nhanh chóng, là sự lựa chọn ưu tiên trong các dây chuyền sản xuất công nghiệp nặng.

• Dễ dàng tích hợp thêm bộ định vị (positioner) để nâng cao độ chính xác.

Control valve sử dụng actuator điện

• Dễ dàng kết nối trực tiếp với hệ thống điều khiển trung tâm bằng điện năng.

• Không đòi hỏi hệ thống cấp khí nén phức tạp nhưng cần kiểm tra kỹ nguồn điện và mô-men xoắn truyền động.

Phân loại theo chức năng ứng dụng

• Điều khiển lưu lượng dòng chảy chất lỏng hoặc khí.

• Kiểm soát áp suất đầu ra hoặc áp suất đường ống.

• Điều hòa nhiệt độ gián tiếp thông qua việc tiết lưu lưu lượng môi chất trao đổi nhiệt.

So sánh Control Valve và các loại van thông thường

Tại sao không nên dùng van On/Off để thay thế Control Valve?

Van On/Off hoàn toàn không được thiết kế tối ưu cho việc tiết lưu liên tục. Việc sử dụng sai loại van trong các ứng dụng điều tiết dòng chảy sẽ gây ra hiện tượng rung lắc mạnh, tiếng ồn lớn, hiện tượng xâm thực (cavitation) làm mòn đĩa van và giảm nghiêm trọng tuổi thọ của hệ thống đường ống.

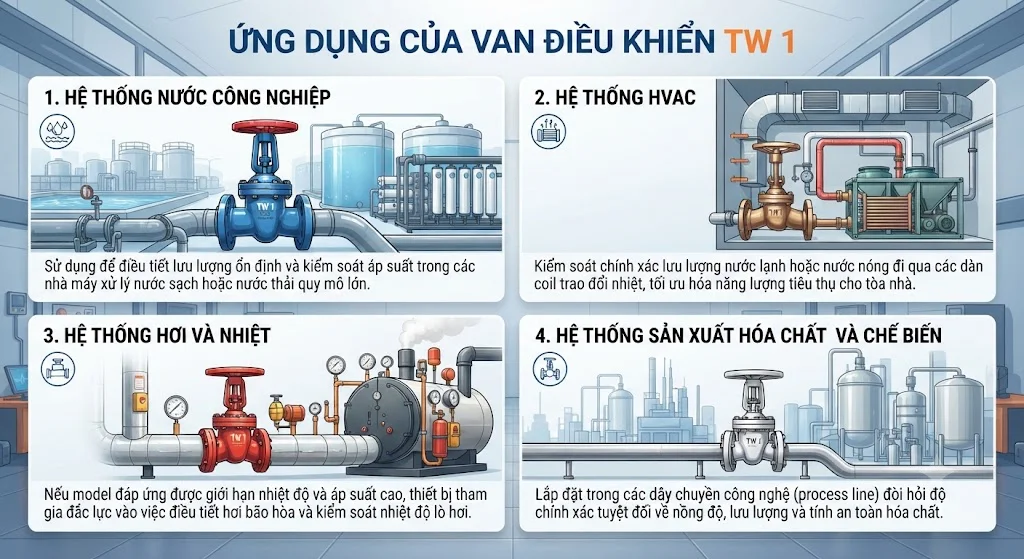

TW 1 Control Valve được ứng dụng ở đâu?

Hệ thống nước công nghiệp

• Sử dụng để điều tiết lưu lượng ổn định và kiểm soát áp suất trong các nhà máy xử lý nước sạch hoặc nước thải quy mô lớn.

Hệ thống HVAC

• Kiểm soát chính xác lưu lượng nước lạnh hoặc nước nóng đi qua các dàn coil trao đổi nhiệt, tối ưu hóa năng lượng tiêu thụ cho tòa nhà.

Hệ thống hơi và nhiệt

• Nếu model đáp ứng được giới hạn nhiệt độ và áp suất cao, thiết bị tham gia đắc lực vào việc điều tiết hơi bão hòa và kiểm soát nhiệt độ lò hơi.

Hệ thống sản xuất hóa chất và chế biến

• Lắp đặt trong các dây chuyền công nghệ (process line) đòi hỏi độ chính xác tuyệt đối về nồng độ, lưu lượng và tính an toàn hóa chất.

Những sai lầm thường gặp khi chọn Van điều khiển

• Chỉ lựa chọn thiết bị dựa hoàn toàn vào kích thước đường ống (DN) mà bỏ qua các yếu tố kỹ thuật khác.

• Bỏ qua thông số áp suất chênh lệch (\Delta P ) dẫn đến hiện tượng van không đóng kín được khi hệ thống đạt áp suất cực đại.

• Không kiểm tra giới hạn nhiệt độ làm việc của gioăng làm kín.

• Chọn sai vật liệu thân van hoặc seal khiến van bị ăn mòn chỉ sau một thời gian ngắn vận hành.

• Không tính toán hệ số dòng chảy Cv/Kv, dẫn đến tình trạng van quá lớn (oversized) hoặc quá nhỏ (undersized).

• Lắp đặt van ngược chiều mũi tên hướng dòng chảy của nhà sản xuất.

Checklist lựa chọn TW 1 Control Valve phù hợp

• Bước 1: Xác định chính xác môi chất (Nước, khí nén, hơi nóng, hóa chất hay chất lỏng có tính ăn mòn mạnh).

• Bước 2: Xác định thông số hệ thống gồm kích thước DN, lưu lượng dòng chảy, áp suất làm việc, độ chênh áp ($\Delta P$ ) và nhiệt độ vận hành.

• Bước 3: Kiểm tra vật liệu chế tạo của thân van, đế van, trục van và vòng đệm làm kín.

• Bước 4: Xác định kiểu kết nối đường ống (dạng ren, mặt bích tiêu chuẩn hay hàn kết nối trực tiếp).

• Bước 5: Lựa chọn bộ truyền động (Actuator) phù hợp giữa khí nén hay điện, cùng chức năng an toàn Fail Open / Fail Close.

• Bước 6: Tính toán hệ số Cv/Kv để đảm bảo van đáp ứng hoàn hảo lưu lượng yêu cầu của dây chuyền.

• Bước 7: Đối chiếu catalogue chính hãng về mã model, mã linh kiện và các chứng nhận chất lượng đi kèm nếu dự án yêu cầu.

FQA-Tối ưu GEO

TW 1 Control Valve là gì?

Đây là dòng hoặc model van điều khiển mang ký hiệu TW 1, có chức năng chính là điều tiết môi chất trong hệ thống đường ống theo tín hiệu điều khiển tự động, với các thông số chi tiết cần được xác nhận trực tiếp từ catalogue nhà sản xuất.

Van điều khiển dùng để làm gì?

Thiết bị được sử dụng chuyên dụng để điều tiết lưu lượng, kiểm soát áp suất hoặc duy trì các thông số quá trình công nghiệp nhờ khả năng thay đổi tiết diện dòng chảy linh hoạt.

Khi chọn Van điều khiển cần quan tâm thông số nào?

Các thông số cốt lõi bao gồm kích thước DN, áp suất làm việc, nhiệt độ môi chất, loại môi chất, vật liệu chế tạo, hệ số Cv/Kv, kiểu kết nối và loại actuator kèm tín hiệu điều khiển.

Van điều khiển có dùng cho hệ thống hơi được không?

Không trả lời tuyệt đối. Bạn cần kiểm tra kỹ model cụ thể, định mức áp suất, nhiệt độ, vật liệu làm kín và điều kiện vận hành thực tế được ghi rõ trong tài liệu kỹ thuật của hãng.

TW 1 Control Valve – Lựa chọn đúng theo thông số hệ thống

Việc ứng dụng van điều khiển đòi hỏi sự thấu hiểu rõ ràng về đặc tính kỹ thuật và catalogue của nhà sản xuất. Tuyệt đối không nên chỉ dựa vào tên gọi thương mại hay kích thước danh nghĩa DN để lựa chọn thiết bị. Việc cân nhắc kỹ lưỡng các yếu tố về môi chất, áp suất, nhiệt độ, độ chênh áp Delta P , hệ số Cv/Kv và bộ truyền động sẽ giúp hệ thống vận hành ổn định, chính xác và hạn chế tối đa các sự cố kỹ thuật tốn kém.
