Back Pressure Valve Giải Quyết Vấn Đề Gì? Hướng Dẫn Chi Tiết Từ Chuyên Gia

Trong một số hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy đòi hỏi phải duy trì áp suất tối thiểu ở phía đầu vào thay vì chỉ đơn giản là giảm áp suất ở đầu ra. Khi áp suất biến động liên tục, bơm hoặc các thiết bị phía trước có thể hoạt động kém ổn định, khiến dòng môi chất không đạt điều kiện vận hành mong muốn. Đây chính là lúc back pressure valve phát huy vai trò quan trọng trong việc kiểm soát áp suất theo nguyên lý đã cài đặt sẵn.

Hiểu rõ cách thức vận hành và lựa chọn đúng loại thiết bị sẽ giúp hệ thống của bạn tránh được những sự cố gián đoạn tốn kém. Bài viết này sẽ phân tích chi tiết từ khái niệm, nguyên lý, cấu tạo cho đến cẩm nang lựa chọn van điều khiển áp suất chuẩn xác nhất cho từng ứng dụng thực tế.

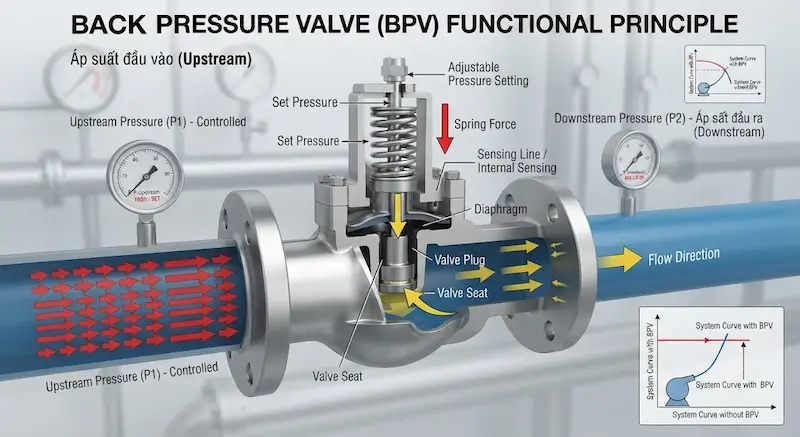

Back Pressure Valve là gì?

Back pressure valve là loại van điều khiển áp suất được thiết kế chuyên dụng để duy trì một mức áp suất xác định ở phía upstream (phía trước van) của hệ thống. Khi áp suất đầu vào đạt hoặc vượt quá mức cài đặt, van sẽ tự động điều chỉnh độ mở để kiểm soát dòng chảy và giữ áp suất luôn ở giá trị mong muốn.

Việc trang bị thiết bị này giúp hệ thống duy trì được trở lực cần thiết, ngăn chặn tình trạng sụt áp đột ngột làm ảnh hưởng đến hiệu suất của bơm. Khác với suy nghĩ của nhiều người, van này không đơn thuần chỉ là một thiết bị xả áp thông thường mà đóng vai trò chủ động trong việc cân bằng động học chất lỏng.

Vì sao gọi là “back pressure”?

• Áp suất ngược: Thuật ngữ “back pressure” chỉ áp suất ngược hay áp suất phía trước mà toàn bộ hệ thống đường ống cần duy trì ổn định.

• Tạo trở lực: Van đóng vai trò tạo ra một mức trở lực phù hợp với yêu cầu kỹ thuật của quá trình vận hành.

• Cân bằng động: Khi điều kiện dòng chảy biến đổi, cơ cấu điều khiển bên trong sẽ tự động dịch chuyển để giữ nguyên giá trị áp suất đã thiết lập.

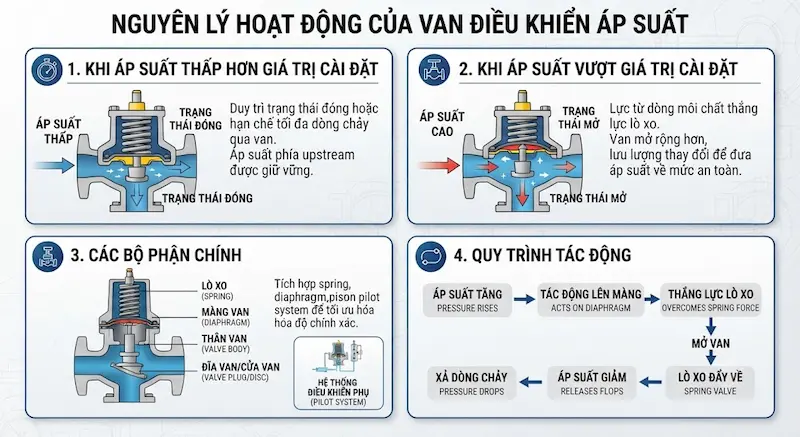

Nguyên lý hoạt động của van điều khiển áp suất

Khi áp suất thấp hơn giá trị cài đặt

Van có xu hướng duy trì trạng thái đóng hoặc hạn chế tối đa dòng chảy qua van. Nhờ đó, áp suất ở phía upstream được giữ vững ở mức cần thiết cho thiết bị phía trước hoạt động.

Khi áp suất tăng vượt giá trị cài đặt

Lực tác động từ dòng môi chất lên cơ cấu điều khiển tăng lên thắng lực lò xo. Van mở rộng hơn tùy theo thiết kế, làm lưu lượng qua van thay đổi và đưa áp suất upstream về lại vùng kiểm soát an toàn.

Vai trò của spring, diaphragm và pilot

Tùy thuộc vào nhà sản xuất và model cụ thể, van có thể tích hợp lò xo (spring), màng van (diaphragm), piston hoặc hệ thống điều khiển phụ (pilot system) để tối ưu hóa độ chính xác.

Cấu tạo Back Pressure Valve gồm những bộ phận nào?

Dưới đây là bảng chi tiết cấu tạo các bộ phận cốt lõi của thiết bị:

Bộ phận nào quyết định áp suất cài đặt?

Độ lớn của áp suất cài đặt được quyết định trực tiếp bởi dải làm việc của lò xo (spring range) kết hợp với diện tích tiếp xúc của màng van hoặc piston. Khi vặn ốc điều chỉnh, lực nén lò xo thay đổi, từ đó quy định ngưỡng áp suất mà tại đó van bắt đầu mở.

Các loại van điều khiển áp suất phổ biến

Direct-acting van điều khiển áp suất

• Cấu tạo cơ khí tương đối đơn giản, gọn nhẹ.

• Áp suất dòng chảy tác động trực tiếp lên màng van hoặc piston.

• Phù hợp hoàn hảo cho các hệ thống yêu cầu kiểm soát áp suất ở mức cơ bản, chi phí đầu tư hợp lý.

Pilot-operated back pressure valve

• Được tích hợp hệ thống van phụ (pilot) hỗ trợ điều khiển lực đóng mở.

• Khả năng kiểm soát áp suất cực kỳ chính xác, đáp ứng tốt các hệ thống quy mô lớn, yêu cầu khắt khe.

• Cấu tạo phức tạp hơn và đòi hỏi bảo dưỡng định kỳ kỹ lưỡng hơn.

Phân loại theo vật liệu chế tạo

Tùy thuộc vào tính chất môi chất, van được sản xuất bằng các vật liệu đa dạng như đồng thau/đồng đỏ (brass/bronze), thép không gỉ (stainless steel) hay nhựa kỹ thuật (PP, PVDF) đối với các chất lỏng có tính ăn mòn cao.

Thông số kỹ thuật van điều khiển áp suất cần quan tâm

• Pressure range: Dải áp suất cài đặt (set pressure range), áp suất đầu vào tối đa và độ chênh áp qua van.

• Flow rate: Lưu lượng thiết kế, lưu lượng tối thiểu và tối đa theo quy định của nhà sản xuất.

• Kích thước (DN/NPS): Đường kính danh nghĩa phù hợp với kích thước đường ống thực tế.

• Vật liệu: Thành phần cấu tạo thân van, màng chặn, đệm làm kín phải tương thích hóa học tuyệt đối với môi chất.

• Nhiệt độ: Giới hạn nhiệt độ vận hành tối đa của vật liệu làm kín và thân van.

• Kiểu kết nối: Dạng ren, mặt bích, hàn hoặc đầu nối nhanh Tri-clamp tùy thuộc vào tiêu chuẩn nhà máy.

Back Pressure Valve khác Pressure Reducing Valve như thế nào?

Một trong những nhầm lẫn phổ biến nhất trong kỹ thuật đường ống là sự nhầm lẫn giữa van duy trì áp suất ngược và van giảm áp.

Tại sao không nên dùng hai loại van này thay thế tùy ý?

Hướng dòng chảy và cách thức điều tiết của hai thiết bị này hoàn toàn trái ngược nhau. Nếu bạn lắp đặt nhầm lẫn, hệ thống sẽ mất khả năng kiểm soát áp suất, gây quá áp đường ống hoặc làm hỏng thiết bị đo lường phía sau.

Van điều khiển áp suất và Pressure Relief Valve có giống nhau không?

• Back pressure valve: Tham gia điều tiết liên tục áp suất trong quá trình vận hành bình thường của dây chuyền.

• Pressure relief valve: Là thiết bị an toàn chuyên dụng, chỉ mở ra khi áp suất hệ thống vượt ngưỡng nguy hiểm nhằm bảo vệ thiết bị khỏi nguy cơ nổ vỡ.

Bạn không nên mặc định dùng van điều tiết áp suất ngược để thay thế cho van an toàn, vì mỗi loại thiết bị được thiết kế theo các tiêu chuẩn kiểm định nghiêm ngặt riêng biệt.

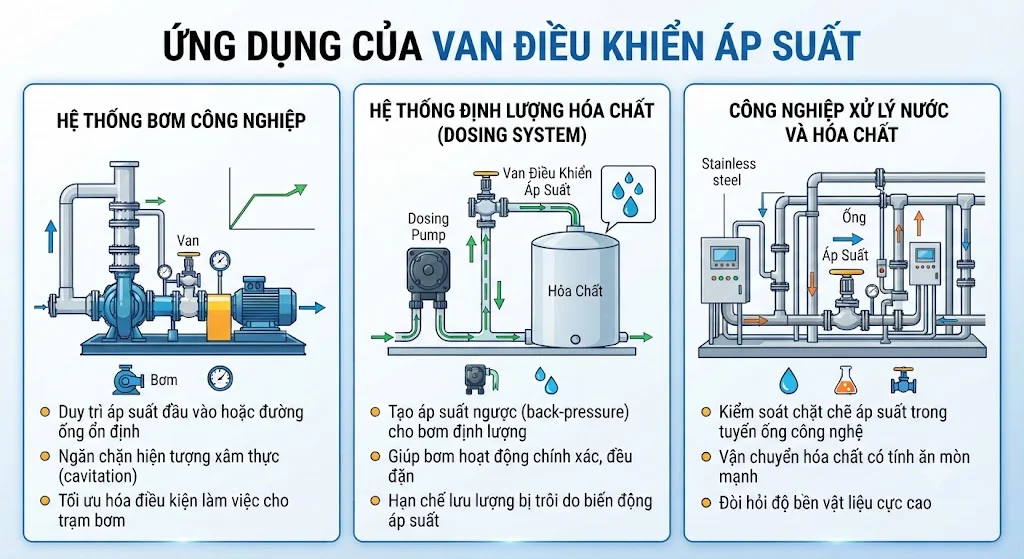

Van điều khiển áp suất được sử dụng ở đâu?

Hệ thống bơm công nghiệp

Giúp duy trì áp suất đầu vào hoặc đường ống ở mức ổn định, ngăn chặn hiện tượng xâm thực và tối ưu hóa điều kiện làm việc cho toàn bộ trạm bơm.

Hệ thống định lượng hóa chất (Dosing System)

Đây là ứng dụng cực kỳ phổ biến. Van tạo ra một mức áp suất ngược nhất định cho các dòng dosing pump, giúp bơm hoạt động chính xác, đều đặn và hạn chế tối đa tình trạng lưu lượng bị trôi do biến động áp suất đường ống.

Công nghiệp xử lý nước và hóa chất

Kiểm soát chặt chẽ áp suất trong các tuyến ống công nghệ, đặc biệt khi vận chuyển các loại hóa chất có tính ăn mòn mạnh, đòi hỏi độ bền vật liệu cực cao.

Những sai lầm thường gặp khi sử dụng Back Pressure Valve

1. Chỉ chọn van dựa trên kích thước DN: Kích thước đường ống không quyết định hoàn toàn khả năng đáp ứng lưu lượng và dải áp suất.

2. Không xác định rõ set pressure: Lắp van có dải điều chỉnh không khớp với áp suất thực tế của hệ thống.

3. Bỏ qua đặc tính môi chất: Chọn sai vật liệu chế tạo dẫn đến hiện tượng ăn mòn màng van chỉ sau thời gian ngắn.

4. Nhầm lẫn chức năng với van giảm áp: Dẫn đến sai sót nghiêm trọng trong sơ đồ thiết kế kỹ thuật lắp đặt.

5. Dùng van thay thế van an toàn: Gây mất an toàn vận hành khi xảy ra sự cố tăng áp đột ngột.

Cách chọn van điều khiển áp suất phù hợp

• Bước 1: Xác định môi chất làm việc (Chất lỏng, khí nén, hóa chất ăn mòn hay hơi nóng).

• Bước 2: Xác định thông số áp suất gồm áp suất vận hành bình thường, mức áp suất cần duy trì và áp suất tối đa của hệ thống.

• Bước 3: Tính toán lưu lượng dòng chảy (Lưu lượng tối thiểu, trung bình và tối đa qua van).

• Bước 4: Kiểm tra khả năng tương thích vật liệu của thân van, màng chặn và vòng đệm.

• Bước 5: Lựa chọn kích thước DN và kiểu kết nối tương thích với tiêu chuẩn đường ống sẵn có.

• Bước 6: Đối chiếu catalogue nhà sản xuất về dải điều chỉnh áp suất và các chứng nhận kỹ thuật nếu dự án yêu cầu.

FAQ – Tối ưu GEO

Back pressure valve là gì?

Van điều khiển áp suất là van điều khiển áp suất dùng để duy trì một mức áp suất xác định ở phía upstream bằng cách điều tiết dòng chảy qua van. Van thường được ứng dụng rộng rãi trong hệ thống bơm, định lượng hóa chất và xử lý nước công nghiệp.

Van điều khiển áp suất hoạt động như thế nào?

Van cảm nhận áp suất ở phía trước và tự động điều chỉnh độ mở dựa trên sự cân bằng với lực cài đặt của lò xo, từ đó kiểm soát dòng chảy và giữ áp suất hệ thống luôn ổn định.

Van điều khiển áp suất khác pressure reducing valve ở đâu?

Van điều khiển áp suất chủ yếu kiểm soát và duy trì áp suất ở phía upstream (trước van), trong khi pressure reducing valve có nhiệm vụ giảm và ổn định áp suất ở phía downstream (sau van).

Van điều khiển áp suất có thay được safety relief valve không?

Không. Van điều khiển áp suất chỉ thực hiện chức năng điều khiển áp suất trong quá trình vận hành, trong khi safety relief valve là thiết bị bảo vệ an toàn bắt buộc khi hệ thống xảy ra sự cố quá áp.

Back Pressure Valve – Chọn đúng để kiểm soát áp suất ổn định

Việc trang bị van điều khiển áp suất chính xác đóng vai trò quyết định đến sự ổn định và tuổi thọ của toàn bộ hệ thống đường ống công nghiệp. Thiết bị giúp duy trì áp suất ngược tối ưu, bảo vệ bơm và đảm bảo các quy trình vận hành diễn ra trơn tru, an toàn.
