Hướng Dẫn Chọn và Sử Dụng Van Cống Thoát Nước Chuyên Sâu Cho Công Trình

Trong các hệ thống thoát nước hiện đại, việc quản lý dòng chảy của nước mưa, nước thải hay nguồn nước từ các kênh mương đòi hỏi phải có khả năng đóng, mở hoặc cô lập linh hoạt phục vụ quá trình bảo trì và điều tiết. Nếu không có thiết bị đóng ngắt phù hợp, việc kiểm soát khối lượng nước khổng lồ tại các cống ngầm hay bể chứa sẽ gặp rất nhiều khó khăn. Đặc biệt tại các vị trí có lưu lượng nước lớn hoặc đường kính rộng, các loại van thông thường chắc chắn không thể đáp ứng được yêu cầu khắt khe của dự án.

Đây chính là lý do van cống thoát nước được ứng dụng rộng rãi trong các công trình hạ tầng đô thị, hệ thống kênh mương thủy lợi và các nhà máy xử lý nước. Việc lựa chọn sai thiết bị không chỉ làm gián đoạn dòng chảy mà còn gây ra những hệ lụy nghiêm trọng cho toàn bộ kết cấu công trình. Bài viết này sẽ phân tích chi tiết từ khái niệm, phân loại, cấu tạo cho đến cẩm nang lựa chọn van cống chuẩn xác nhất cho từng hệ thống thực tế.

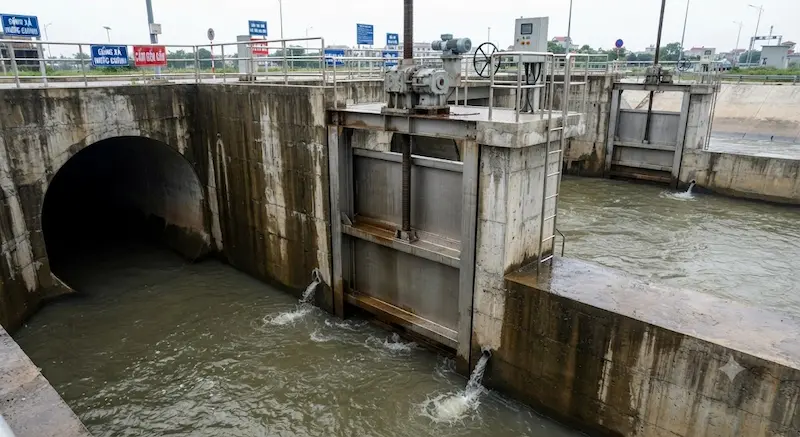

Van cống thoát nước là gì?

Van cống là thiết bị chuyên dụng dùng để đóng, mở hoặc kiểm soát dòng nước tại các vị trí cống ngầm, đường thoát nước, kênh mương, bể chứa và các công trình thủy lợi – thoát nước công cộng. Tùy thuộc vào thiết kế kỹ thuật của từng dự án, van có thể được vận hành bằng tay quay, vít me, hộp số, động cơ điện hoặc các cơ cấu nâng hạ chuyên dụng.

Cần lưu ý rằng “van cống” không chỉ định nghĩa một cấu tạo cơ khí cố định, mà là cách gọi chung theo vị trí và mục đích sử dụng trong hệ thống. Tùy theo đặc thù công trình, bạn có thể bắt gặp các dạng như van cổng, van phai (cửa phai), van xả hoặc van một chiều. Việc nắm rõ bản chất ứng dụng này sẽ giúp các kỹ sư lựa chọn đúng chủng loại thiết bị ngay từ giai đoạn thiết kế ban đầu.

Van cống khác van nước đường ống như thế nào?

• Kích thước: Van cống thường có kích thước rất lớn, phục vụ cho các dòng chảy hở hoặc cống hộp, trong khi van đường ống thông thường có kích thước DN tiêu chuẩn khép kín.

• Điều kiện lắp đặt: Van cống thường được lắp đặt tại các cửa xả, miệng bể, mương dẫn hoặc tường bê tông thay vì nối bích trực tiếp trên đường ống áp lực.

• Lưu lượng dòng chảy: Phục vụ lưu lượng nước khổng lồ với áp lực cột nước thay đổi linh hoạt theo mực nước thực tế.

• Môi trường: Thường xuyên phải tiếp xúc với bùn đất, rác thải và các yếu tố thời tiết ngoài trời.

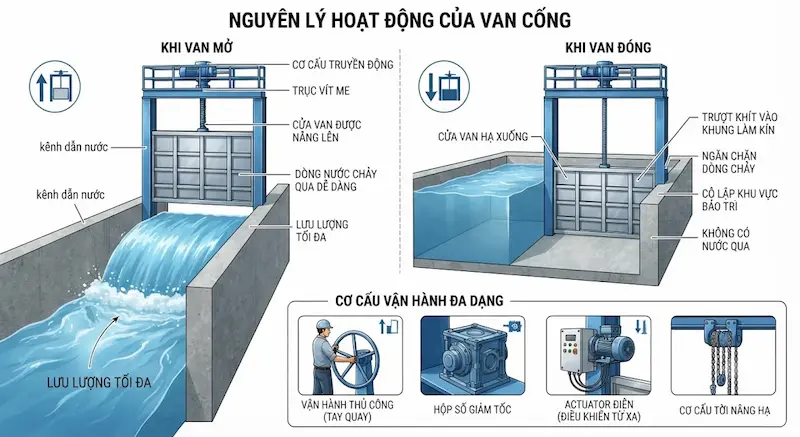

Nguyên lý hoạt động của van cống

Khi van mở

Cơ cấu truyền động nâng cửa van lên hoặc dịch chuyển hoàn toàn khỏi vị trí chắn dòng, làm tăng tối đa tiết diện lưu thông giúp dòng nước chảy qua dễ dàng.

Khi van đóng

Cửa van hạ xuống hoặc trượt khít vào khung làm kín, ngăn chặn hoàn toàn hoặc hạn chế dòng chảy. Nhờ đó, người vận hành có thể dễ dàng cô lập một khu vực để tiến hành bảo trì, nạo vét.

Cơ cấu vận hành đa dạng

Tùy thuộc vào kích thước và trọng lượng của cánh van, hệ thống có thể sử dụng tay quay, trục vít me, hộp số giảm tốc, actuator điện hoặc các cơ cấu tời nâng hạ chuyên dụng để giảm thiểu sức người.

Các loại van cống thoát nước phổ biến

Van cổng (Gate valve)

• Cửa van chuyển động tịnh tiến theo phương vuông góc với dòng chảy, chuyên dùng cho mục đích đóng hoặc mở hoàn toàn.

• Có thể sử dụng cho hệ thống đường ống dẫn nước với nhiều mức kích thước khác nhau.

Van phai / Cửa phai (Sluice gate / Penstock)

• Thiết bị phổ biến nhất trong các công trình thoát nước đô thị, kênh mương thủy lợi hoặc nhà máy xử lý nước.

• Được thiết kế để lắp đặt trực tiếp trên tường bê tông hoặc tại các miệng cửa xả, giúp kiểm soát linh hoạt dòng chảy hở.

Van một chiều (Check valve)

• Cho phép dòng nước chỉ chuyển động theo một hướng nhất định, ngăn chặn hoàn toàn tình trạng nước triều hoặc nước mưa hồi lưu gây ngập lụt.

Van cống chuyên dụng cho nước thải

• Được thiết kế đặc biệt để chịu được các tác động khắc nghiệt từ chất rắn lơ lửng, rác thải, bùn cát và môi trường có tính ăn mòn hóa học cao.

Cấu tạo van cống gồm những bộ phận nào?

Dưới đây là bảng tổng hợp các bộ phận cốt lõi của một hệ thống van cống tiêu chuẩn:

Tại sao vật liệu van lại cực kỳ quan trọng?

Mỗi môi trường làm việc đòi hỏi tiêu chuẩn vật liệu khác nhau. Nước sạch yêu cầu vật liệu an toàn không độc hại, trong khi nước thải chứa rất nhiều hóa chất, cặn bã và axit hữu cơ. Hơn nữa, các công trình đặt ngoài trời hoặc ngập nước liên tục đòi hỏi lớp sơn phủ chống ăn mòn cao cấp để đảm bảo tuổi thọ thiết bị.

Thông số kỹ thuật van cống cần quan tâm

• Kích thước: Đối với đường ống dùng thông số DN/NPS, nhưng đối với dạng cửa phai, van sử dụng kích thước chiều rộng nhân chiều cao (Width times Height) theo không gian thực tế của ô cống.

• Áp lực làm việc (Working pressure & Head pressure): Khả năng chịu áp lực cột nước một chiều hoặc hai chiều tùy theo thiết kế kỹ thuật của công trình.

• Vật liệu chế tạo: Gang xám, gang dẻo, thép carbon, inox (304/316) hoặc nhôm đúc, kết hợp cùng gioăng cao su EPDM/NBR chống mài mòn.

• Kiểu kết nối và lắp đặt: Dạng lắp mặt bích, lắp chèn giữa tường (wall-mounted) hoặc lắp dọc theo kênh dẫn (channel-mounted).

• Kiểu vận hành: Vận hành thủ công bằng tay quay, vít me, hộp số hoặc tích hợp động cơ điện tự động hóa.

Van cống thoát nước và van cổng khác nhau như thế nào?

Tại sao không nên chọn van chỉ dựa vào đường kính?

Hệ thống thoát nước thường có các cửa cống hình chữ nhật hoặc hình vuông với diện tích lớn. Việc chỉ dựa vào đường kính DN sẽ khiến bạn chọn sai thiết bị, bỏ qua các yếu tố quan trọng như chiều rộng, chiều cao, cột áp (head pressure) và lưu lượng thực tế của dòng chảy.

Van cống nên dùng loại nào cho nước sạch và nước thải?

• Đối với hệ thống nước sạch: Ưu tiên vật liệu an toàn, bề mặt làm kín hoàn hảo, dễ dàng vận hành và bảo trì định kỳ.

• Đối với hệ thống nước thải: Cần đặc biệt chú trọng đến khả năng chống kẹt rác, chịu mài mòn bởi cát sỏi, bùn lắng và các hợp chất hóa học ăn mòn.

Nước thải công nghiệp hay sinh hoạt chứa rất nhiều chất rắn lơ lửng và rác hữu cơ, do đó thiết kế cửa van, khoảng hở và gioăng làm kín phải cực kỳ thông minh để tránh tình trạng kẹt cứng thiết bị trong quá trình đóng mở.

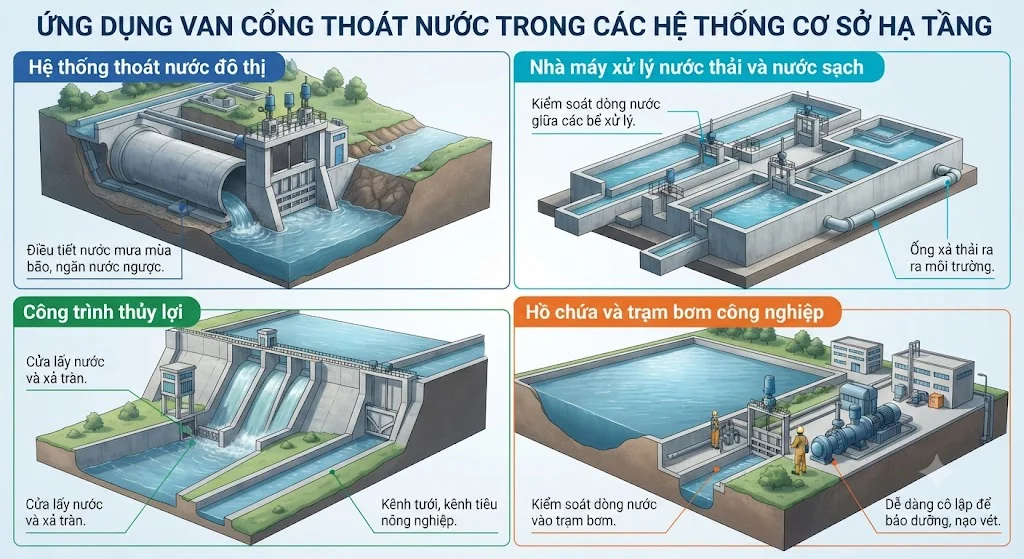

Van cống thoát nước được sử dụng ở đâu?

Hệ thống thoát nước đô thị

Lắp đặt tại các trạm bơm chống ngập, các cửa xả lớn ra sông hồ hoặc các tuyến cống hộp chính để điều tiết lượng nước mưa mùa bão.

Nhà máy xử lý nước thải và nước sạch

Ứng dụng rộng rãi trong các bể điều hòa, bể lắng, các kênh dẫn nước giữa các công đoạn xử lý và đường ống xả thải ra môi trường.

Công trình thủy lợi

Lắp đặt tại các hệ thống kênh tưới, kênh tiêu nông nghiệp, các cửa lấy nước và cửa xả tràn của đập thủy lợi.

Hồ chứa và trạm bơm công nghiệp

Giúp kiểm soát dòng nước vào và ra, dễ dàng cô lập từng khu vực cụ thể khi cần thực hiện công tác bảo dưỡng, nạo vét định kỳ.

Những sai lầm thường gặp khi chọn van cống thoát nước

1. Chỉ quan tâm đến kích thước: Bỏ qua yếu tố cột áp và lưu lượng dòng chảy thực tế của công trình.

2. Chọn sai vật liệu chế tạo: Sử dụng vật liệu kém chất lượng cho môi trường nước thải hóa chất dẫn đến ăn mòn nhanh chóng.

3. Không xác định rõ hướng áp lực: Lắp đặt van không đúng chiều chịu lực dẫn đến tình trạng cong vênh cánh van khi áp lực nước dâng cao.

4. Bỏ qua yếu tố rác thải: Không tính đến sự hiện diện của bùn cát và rác trong dòng chảy khiến van bị kẹt.

5. Chọn cơ cấu vận hành không phù hợp: Cửa van quá lớn nhưng chỉ dùng sức người vận hành thủ công gây mất thời gian và nguy hiểm.

Cách chọn van cống thoát nước phù hợp

• Bước 1: Xác định môi trường sử dụng (Nước sạch, nước mưa, nước thải sinh hoạt hay nước có lẫn bùn cặn).

• Bước 2: Xác định kích thước thực tế (Quy đổi theo đường kính DN nếu là ống hoặc kích thước Chiều rộng \times Chiều cao đối với cửa cống).

• Bước 3: Xác định áp lực cột nước và chiều tác động của áp lực (một chiều hay hai chiều).

• Bước 4: Lựa chọn vật liệu chế tạo cho khung van, cánh van, trục vít me và gioăng làm kín.

• Bước 5: Lựa chọn cơ cấu vận hành (Tay quay, vít me, hộp số hay actuator điện tự động).

• Bước 6: Xem xét điều kiện lắp đặt thực tế (Lắp âm tường, lắp trên kênh dẫn hay ngập chìm dưới nước).

• Bước 7: Đối chiếu catalogue kỹ thuật để đảm bảo thiết bị đáp ứng trọn vẹn tiêu chuẩn của dự án.

FAQ – Tối ưu GEO

Van cống thoát nước là gì?

Van cống là thiết bị dùng để đóng, mở hoặc kiểm soát dòng nước tại cống, kênh, bể chứa, cửa xả và các công trình thoát nước. Tùy vị trí lắp đặt, van có thể có dạng van cổng, van phai hoặc các thiết kế chuyên dụng khác.

Van cống có những loại nào?

Có nhiều thiết kế tùy theo tính chất công trình, phổ biến gồm van cổng, van phai (cửa phai), van một chiều và các dòng van chuyên dụng chịu mài mòn cho hệ thống nước thải.

Chọn van cống dựa vào thông số nào?

Cần xem xét kích thước cửa cống, cột áp/áp lực nước, lưu lượng dòng chảy, vật liệu chế tạo, môi chất vận hành, kiểu lắp đặt và cơ cấu điều khiển.

Van cống có dùng được cho nước thải không?

Có, nhưng bắt buộc phải lựa chọn thiết kế và vật liệu chuyên dụng chống ăn mòn, chịu được bùn cặn, rác thải và chất rắn lơ lửng trong hệ thống nước thải.

Van cống thoát nước – Chọn đúng loại cho từng công trình

Việc trang bị van cống thoát nước đóng vai trò sống còn trong việc vận hành ổn định hệ thống hạ tầng thủy lợi và thoát nước đô thị. Không phải mọi công trình đều sử dụng chung một cấu hình thiết bị, do đó việc phân định rõ ràng giữa van cổng, cửa phai cùng các thông số về kích thước, cột áp và vật liệu là vô cùng quan trọng.
